本文介绍了组合逻辑电路的实践应用，包括4位数值比较器的设计、4bit超前进位加法器原理、优先编码器的实现（包括8-3和9-4优先）以及3-8译码器在全减器中的应用。通过实例代码，展示了如何利用Verilog描述这些逻辑功能，并探讨了它们在数字IC设计中的实际价值。
目录
工程源码
GitHub - ningbo99128/verilog: 牛客网练习题工程
组合逻辑

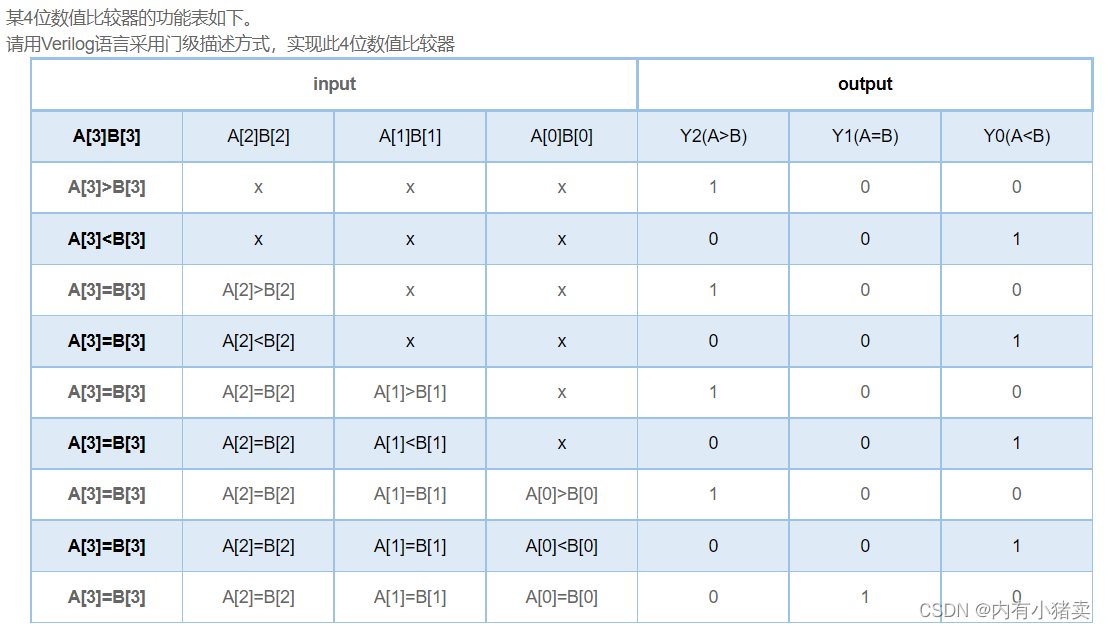

VL11 4位数值比较器电路
至于为什么不选择更底层的题解？原因有，刷题是为了走数字ic设计，用这种门级电路搭出来的功能，其实没必要，面试也不会考。在代码上，底层到&、|、!、<<等位操作就可以了，没必要用xnor、or、and、not等描述。下面这个解题思路不错，还可以练习一下“例化”的for循环调用，挺好的。

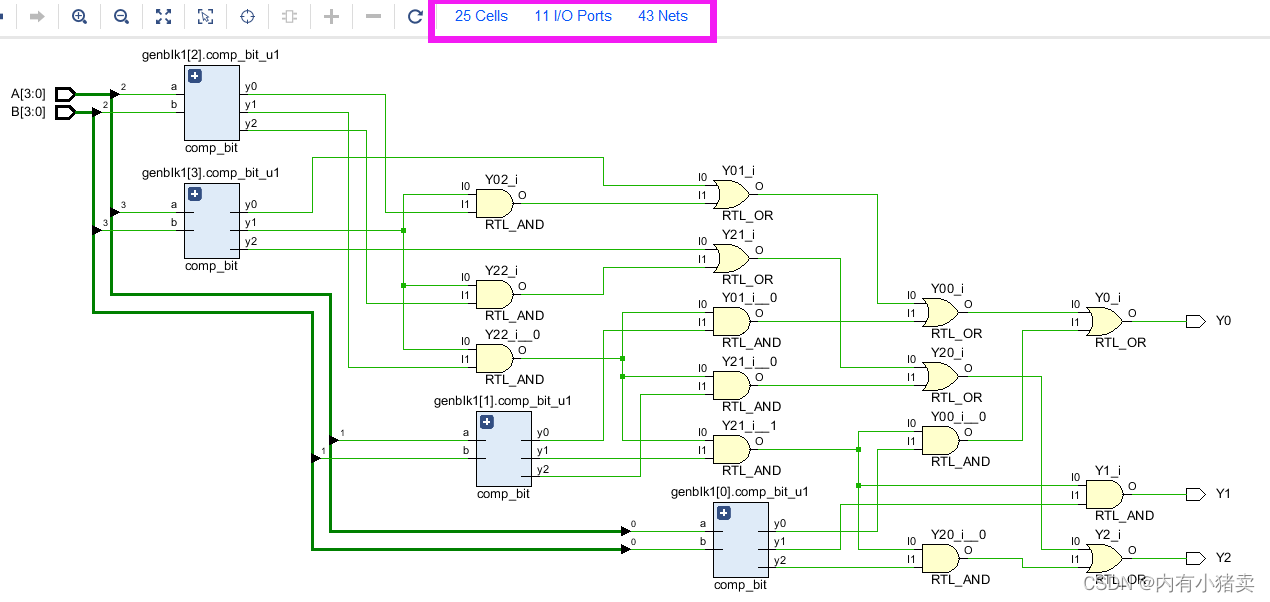

从RTL图中，可以看出代码的逻辑是先计算A[3]、B[3]和A[2]、B[2]和A[1]、B[1]和A[0]、B[0]等2位比较的结果，再通过真值表写出对应的逻辑表达式即可。
//根据题目的真值表
assign Y2 = result_y2[3]|(result_y1[3]&result_y2[2])|
(result_y1[3]& result_y1[2]&result_y2[1])|
(result_y1[3]& result_y1[2]&result_y1[1]&result_y2[0]);
assign Y1 = result_y1[3]&result_y1[2]&result_y1[1]&result_y1[0];
assign Y0 = result_y0[3]|(result_y1[3]&result_y0[2])|
(result_y1[3]& result_y1[2]&result_y0[1])|

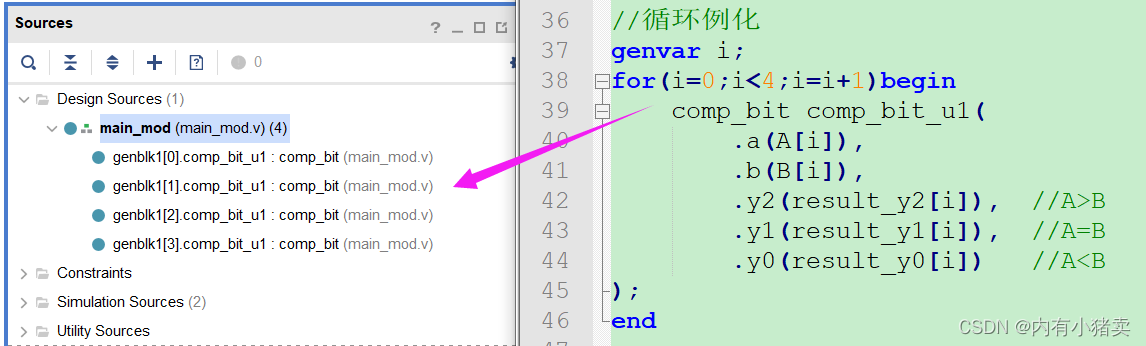

(result_y1[3]& result_y1[2]&result_y1[1]&result_y0[0]); for循环例化

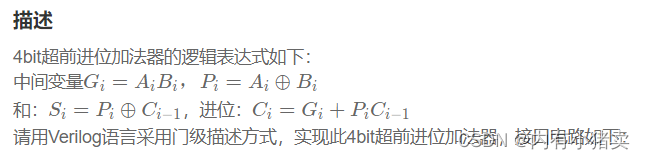

VL12 4bit超前进位加法器电路
多位加法器和超前进位加法器相比，为什么速度慢？
主要原因是高位相加时，要等待低位相加产生的进位，如果这个A、B是32位的，最高位要等31个1位全加器的耗时，才能等到进位。
超前进位加法器，就是把所有位的进位提前算出来，然后同时计算S[i] = A[i] + B[i] + C[i]。这样就快很多了。
注意：C_1是最初的进位，用来计算A_in[0]和B_in[0]的进位。
代码如下：
module lca_4(
input [3:0] A_in ,
input [3:0] B_in ,
input C_1 ,
output wire CO ,
output wire [3:0] S
);
wire [3:0] G; //G=A_in&B_in
wire [3:0] P; //P=A_in^B_in
wire [3:0] C;
genvar i;
generate
for(i = 0; i < 4;i = i + 1)
begin: PG_bit
assign G[i] = A_in[i] & B_in[i];
assign P[i] = A_in[i] ^ B_in[i];
end
endgenerate
assign C[0] = G[0] | (P[0]&C_1);
assign S[0] = P[0] ^ C_1;
genvar c_i;//c_i范围1-3
generate
for(c_i = 1; c_i < 4;c_i = c_i + 1)
begin: SC_bit
assign C[c_i] = G[c_i] | (P[c_i] & C[c_i-1]);
assign S[c_i] = P[c_i] ^ C[c_i-1];
end
endgenerate
assign CO = C[3];
endmoduleVL13 优先编码器电路①
概念：优先编码器可以同时输入几个信号，但在设计时已经将各输入信号的优先顺序排好。当几个信号同时输入时，优先权最高的信号优先编码。

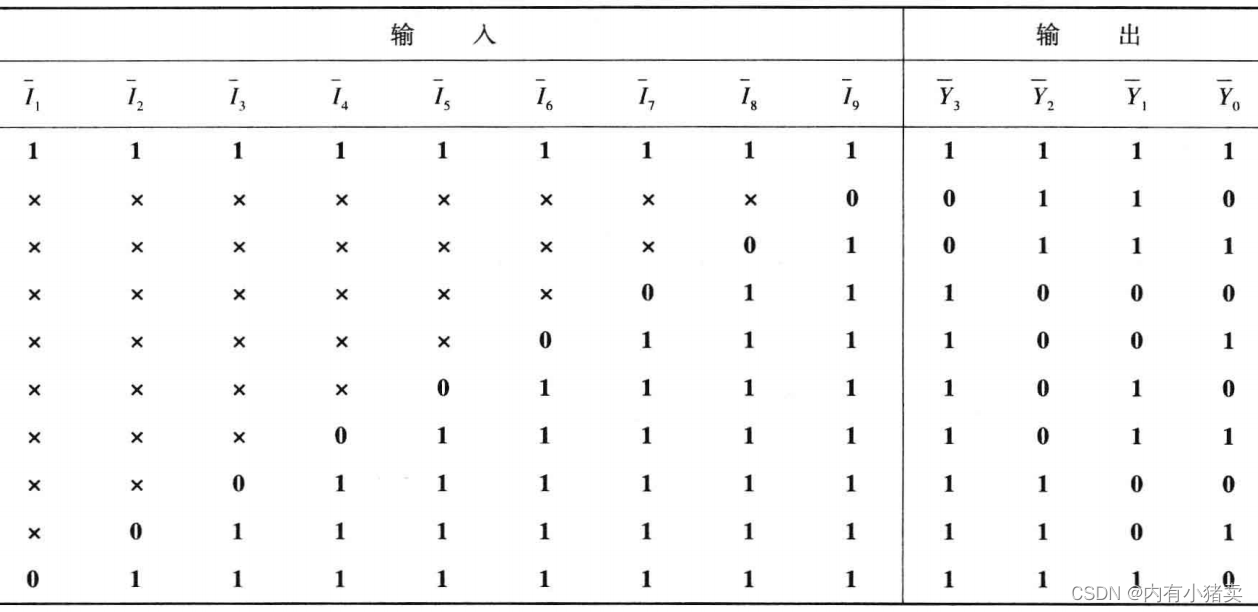

（9选4）优先编码器实现最方便的是使用 case语句，如下：
always @(*)begin
casex(I_n)
9'b111111111 : Y_n = 4'b1111;
9'b0xxxxxxxx : Y_n = 4'b0110;
9'b10xxxxxxx : Y_n = 4'b0111;
9'b110xxxxxx : Y_n = 4'b1000;
9'b1110xxxxx : Y_n = 4'b1001;
9'b11110xxxx : Y_n = 4'b1010;
9'b111110xxx : Y_n = 4'b1011;
9'b1111110xx : Y_n = 4'b1100;
9'b11111110x : Y_n = 4'b1101;
9'b111111110 : Y_n = 4'b1110;
default : Y_n = 4'b1111;
endcase
end case、casez、casex辨析：
1、在case语句中，敏感表达式中与各项值之间的比较是一种全等比较，每一位都相同才认为匹配。
2、在casez语句中，如果分支表达式某些位的值为高阻z，那么对这些位的比较就会忽略，不予考虑，而只关注其他位的比较结果。
3、在casex语句中，则把这种处理方式进一步扩展到对x的处理，即如果比较双方有一方的某些位的值是z或x，那么这些位的比较就不予考虑。
参考文章：Verilog语言中case、casex、casez的用法和区别_摆渡沧桑的博客-优快云博客_casex和casez
VL14 用优先编码器①实现键盘编码电路
题目：
请使用优先编码器①实现键盘编码电路，可添加并例化题目中已给出的优先编码器代码。10个按键分别对应十进制数0-9，按键9的优先级别最高；按键悬空时，按键输出高电平，按键按下时，按键输出低电平；键盘编码电路的输出是8421BCD码。要求：键盘编码电路要有工作状态标志，以区分没有按键按下和按键0按下两种情况。
题目解析：
| 键盘状态 | S[9:0] | L[3:0] | GS |
| 无按键按下 | 11_1111_1111 | 0000 | 0 |
| 按键0按下 | 11_1111_1110 | 0000 | 1 |
| 其他按键按下 | xx_xxxx_xxx1 | xx | 1 |
代码：
module key_encoder(
input [9:0] S_n ,
output wire[3:0] L ,
output wire GS
);
wire [3:0] L_reg;
encoder_0 u1_encoder_0(
.I_n(S_n[9:1]),
.Y_n(L_reg)
);
//有按键按下 GS == 1
assign GS = ~((&L_reg) & S_n[0]);
assign L = (GS == 1)? ~L_reg : 4'b0;

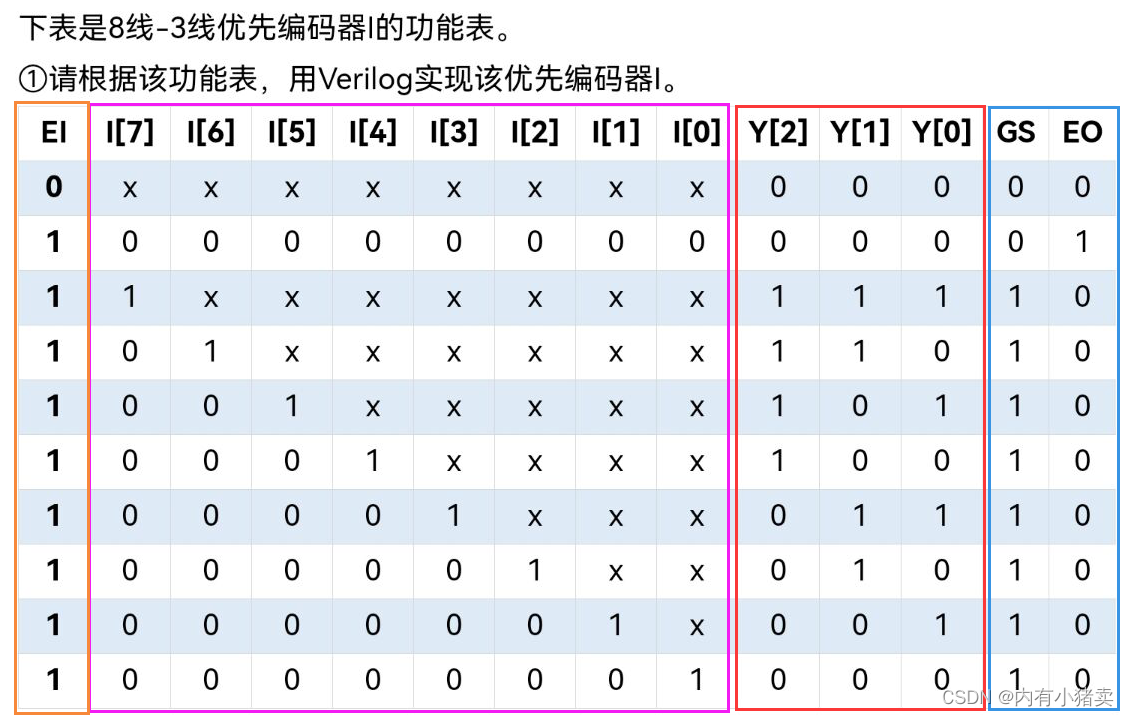

endmoduleVL15 优先编码器Ⅰ
VL15和VL13的区别是 这次题目8-3优先编码器只给定了wire型的输出变量，意味着要找到逻辑关系用assign来描述实现，而不能用case语句去描述。
解析：
①当EI=1，I=0时，EO=1，其余为0；因此EO = EI & ~(|I)。
②当EI=1，I ≠ 0时，GS = 1，其余为0；因此GS = EI & (|I)。
③同理，当EI=1，I = 8'b1xxx_xxxx、I = 8'b01xx_xxxx、I = 8'b0000_1xxx、I = 8'b0000_01xx4种状态时，Y[1] = 1。因此我们可以描述为assign Y[1] = EI & (I[7] | I[6] | (~I[7]&~I[6]&~I[5]&~I[4]&I[3]) | (~I[7]&~I[6]&~I[5]&~I[4]&~I[3]&I[2]) );
但是，为什么最终代码把红色部分省略了？
因为红色部分省略后并不影响表达式的逻辑功能，可以减少冗余。例如，I[7]和I[6]的状态1已经使用过，那么剩下的只有假状态。因此~I[7]&~I[6] 没有必要再写出来。
assign Y[2] = EI & (I[7] | I[6] | I[5] | I[4]);
assign Y[1] = EI & (I[7] | I[6] | (~I[5]&~I[4]&I[3]) | (~I[5]&~I[4]&I[2]));
assign Y[0] = EI & (I[7] | (~I[6]&I[5]) | (~I[6]&~I[4]&I[3]) | (~I[6]&~I[4]&~I[2]&I[0]));
assign GS = EI & (|I); //I的每一位相或
assign EO = EI & ~(|I);VL16 使用8线-3线优先编码器Ⅰ
题目：请使用2片8线-3线优先编码器Ⅰ及必要的逻辑电路实现16线-4线优先编码器。优先编码器Ⅰ的真值表和代码已给出（VL15）。

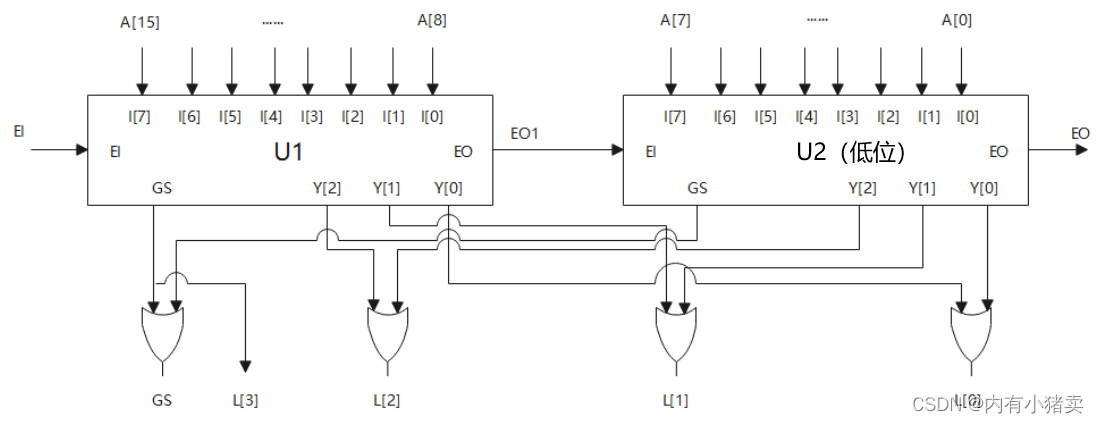

解析：看逻辑图写代码
module encoder_164(
input [15:0] A ,
input EI ,
output wire [3:0] L ,
output wire GS ,
output wire EO
);
wire GS_1;
wire EO_1;
wire GS_2;
wire EO_2;
wire [2:0] Y_1;
wire [2:0] Y_2;
encoder_83 u1_encoder_83( //高位
.I(A[15:8]) ,
.EI(EI) ,
.Y (Y_1 ) ,
.GS(GS_1) ,
.EO(EO_1)
);
encoder_83 u2_encoder_83( //低位
.I(A[7:0]) ,
.EI(EO_1) ,
.Y (Y_2 ) ,
.GS(GS_2) ,
.EO(EO_2)
);
assign L[3] = GS_1;
assign L[2] = Y_1[2] | Y_2[2];
assign L[1] = Y_1[1] | Y_2[1];
assign L[0] = Y_1[0] | Y_2[0];
assign GS = GS_1 | GS_2;
assign EO = EO_2;
endmoduleVL17 用3-8译码器实现全减器
题目分析：

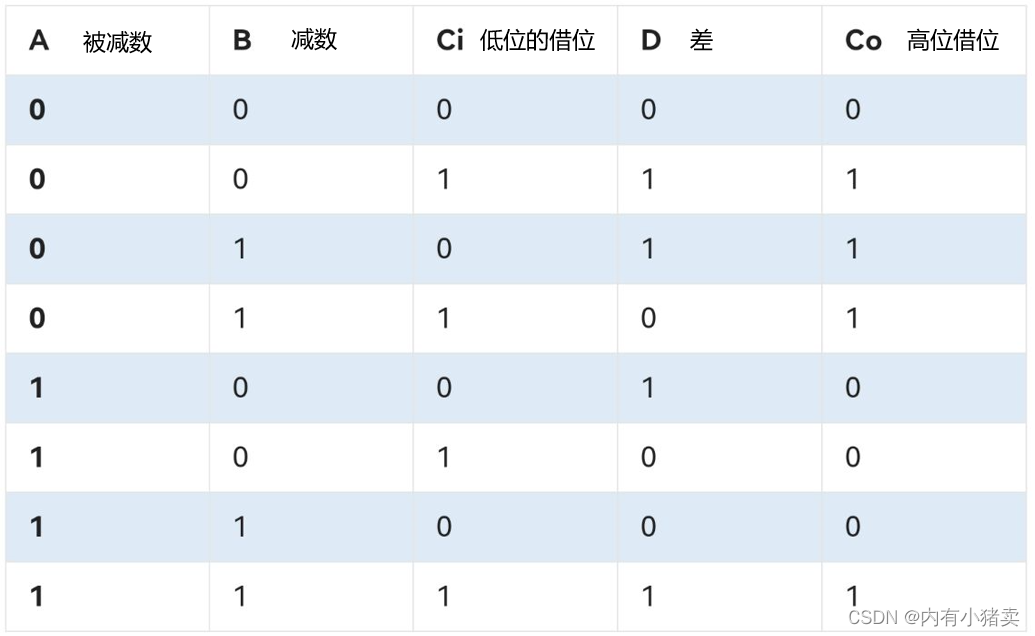

先写出一位全减器真值表，再给 D 和 Co 分别例化一个3-8译码器，再将有输出的位进行与非。

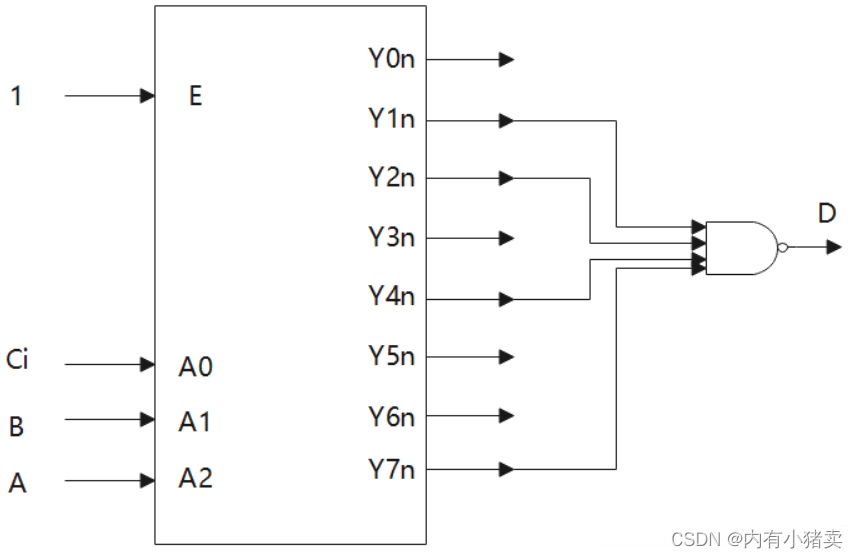

例如：采用3-8译码器和与非门实现D的逻辑功能。
代码实现：
module decoder1(
input A , //被减数
input B ,
input Ci , //借位
output wire D , //差
output wire Co //借位
);
wire D_0,D_1,D_2,D_3,D_4,D_5,D_6,D_7;
wire Co_0,Co_1,Co_2,Co_3,Co_4,Co_5,Co_6,Co_7;
decoder_38 u1_decoder_38( //差D
.E (E ),
.A0 (Ci ),
.A1 (B ),
.A2 (A ),
.Y0n (D_0 ),
.Y1n (D_1 ),
.Y2n (D_2 ),
.Y3n (D_3 ),
.Y4n (D_4 ),
.Y5n (D_5 ),
.Y6n (D_6 ),
.Y7n (D_7 )
);
decoder_38 u2_decoder_38( //借位Co
.E (E ),
.A0 (Ci ),
.A1 (B ),
.A2 (A ),
.Y0n (Co_0 ),
.Y1n (Co_1 ),
.Y2n (Co_2 ),
.Y3n (Co_3 ),
.Y4n (Co_4 ),
.Y5n (Co_5 ),
.Y6n (Co_6 ),
.Y7n (Co_7 )
);
//1、全减器真值表 2、按真值表代入
assign D = ~((D_1) & (D_2) & (D_4) & (D_7));
assign Co = ~((Co_1) & (Co_2) & (Co_3) & (Co_7));

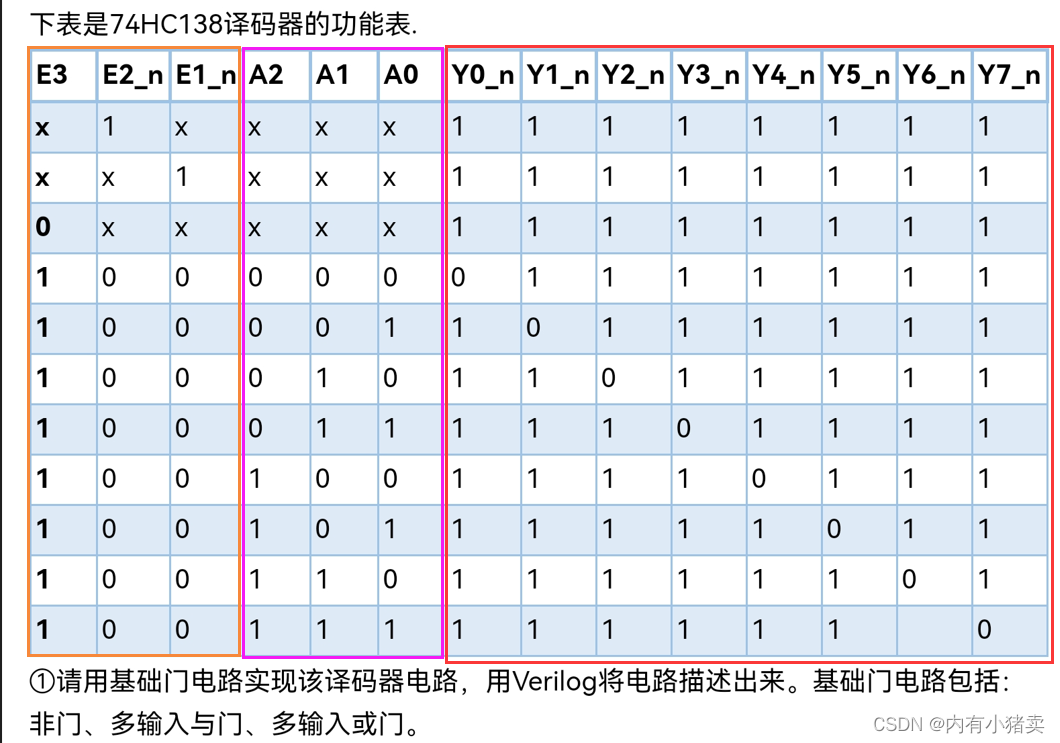

endmoduleVL18 实现3-8译码器①
看真值表写代码：
`timescale 1ns/1ns
module decoder_38(
input E1_n ,
input E2_n ,
input E3 ,
input A0 ,
input A1 ,
input A2 ,
output wire Y0_n ,
output wire Y1_n ,
output wire Y2_n ,
output wire Y3_n ,
output wire Y4_n ,
output wire Y5_n ,
output wire Y6_n ,
output wire Y7_n
);
wire E;
assign E = E3 & (~E2_n) & (~E1_n);
assign Y0_n = ~(E & (~A2) & (~A1) & (~A0));
assign Y1_n = ~(E & (~A2) & (~A1) & (A0));
assign Y2_n = ~(E & (~A2) & (A1) & (~A0));
assign Y3_n = ~(E & (~A2) & (A1) & (A0));
assign Y4_n = ~(E & (A2) & (~A1) & (~A0));
assign Y5_n = ~(E & (A2) & (~A1) & (A0));
assign Y6_n = ~(E & (A2) & (A1) & (~A0));
assign Y7_n = ~(E & (A2) & (A1) & (A0));
endmoduleVL19 使用3-8译码器①实现逻辑函数L

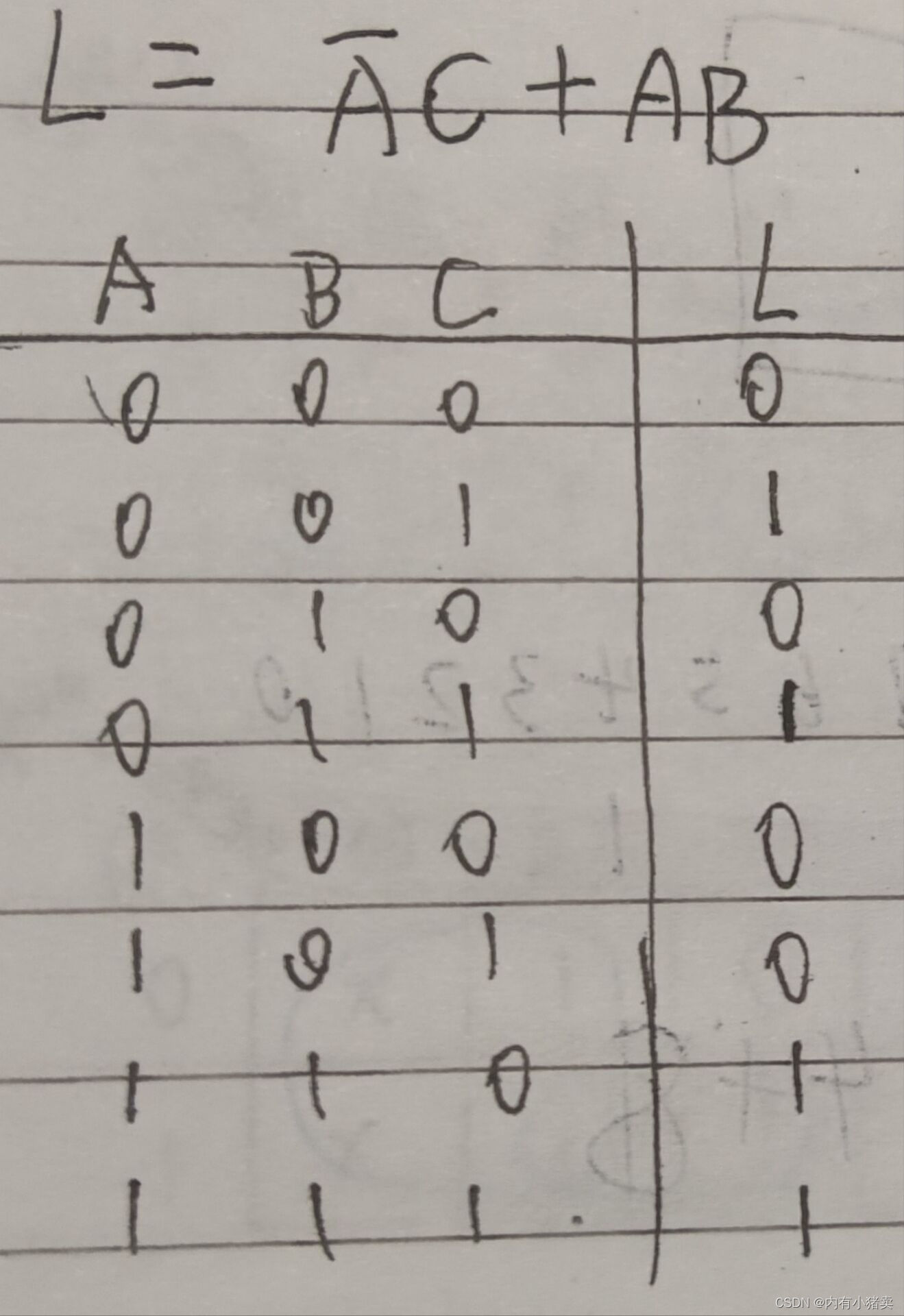

请使用3-8译码器①和必要的逻辑门实现函数L=(~A)·C+A·B
module decoder0(
input A ,
input B ,
input C ,
output wire L
);
decoder_38 u1_decoder_38(
.E1_n (0 ) ,
.E2_n (0 ) ,
.E3 (1 ) ,
.A0 (C ) ,
.A1 (B ) ,
.A2 (A ) ,
.Y0_n (Y0_n ) ,
.Y1_n (Y1_n ) ,
.Y2_n (Y2_n ) ,
.Y3_n (Y3_n ) ,
.Y4_n (Y4_n ) ,
.Y5_n (Y5_n ) ,
.Y6_n (Y6_n ) ,
.Y7_n (Y7_n )
);
//38译码器 有效输出为0
assign L = ~(Y1_n & Y3_n & Y6_n & Y7_n);
endmoduleVL20 数据选择器实现逻辑电路

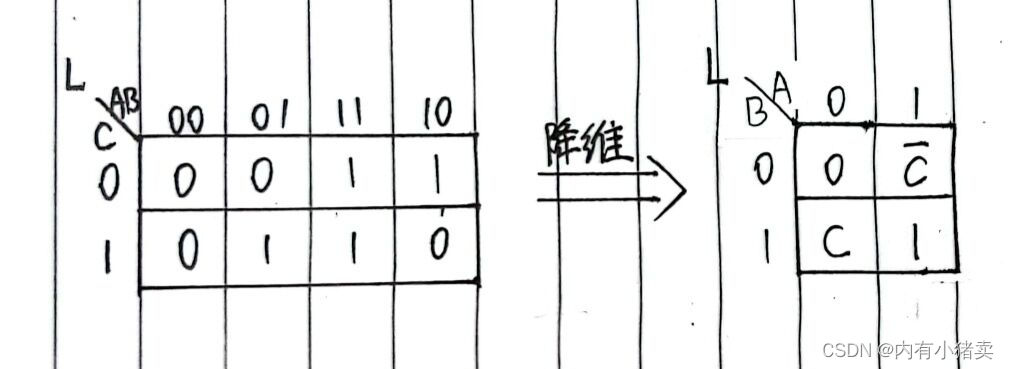

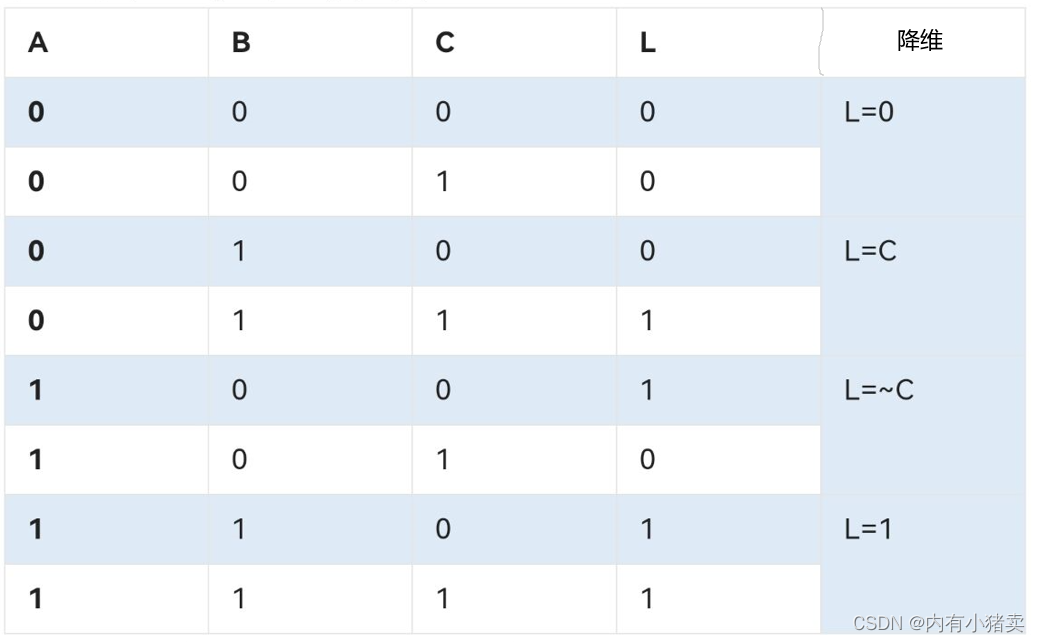

题目分析：四选一数据选择器实现3变量逻辑电路，会要用到降维，否则表达的情况不够。
L = AB + AC' + BC = AC' + BC
`timescale 1ns/1ns
module data_sel(
input S0 ,
input S1 ,
input D0 ,
input D1 ,
input D2 ,
input D3 ,
output wire Y
);
assign Y = ~S1 & (~S0&D0 | S0&D1) | S1&(~S0&D2 | S0&D3);
endmodule
module sel_exp(
input A ,
input B ,
input C ,
output wire L
);
data_sel u0_data_sel( //高位
.S1(A ),
.S0(B ),
.D3(1 ),
.D2(~C ),
.D1(C ),
.D0(0 ),
.Y (L )
);
endmodule耶，到这里就结束了组合逻辑，下面就是时序逻辑学习啦！放一张哆啦A梦
