使用3-8译码器①实现逻辑函数

描述

        下表是74HC138译码器的功能表.

E3	E2_n	E1_n	A2	A1	A0	Y0_n	Y1_n	Y2_n	Y3_n	Y4_n	Y5_n	Y6_n	Y7_n
x	1	x	x	x	x	1	1	1	1	1	1	1	1
x	x	1	x	x	x	1	1	1	1	1	1	1	1
0	x	x	x	x	x	1	1	1	1	1	1	1	1
1	0	0	0	0	0	0	1	1	1	1	1	1	1
1	0	0	0	0	1	1	0	1	1	1	1	1	1
1	0	0	0	1	0	1	1	0	1	1	1	1	1
1	0	0	0	1	1	1	1	1	0	1	1	1	1
1	0	0	1	0	0	1	1	1	1	0	1	1	1
1	0	0	1	0	1	1	1	1	1	1	0	1	1
1	0	0	1	1	0	1	1	1	1	1	1	0	1
1	0	0	1	1	1	1	1	1	1	1	1		0

②请使用3-8译码器①和必要的逻辑门实现函数L=(~A)·C+A·B

可在本题答案中添加并例化3-8译码器①代码，3-8译码器①代码如下：

module decoder_38(
   input             E1_n   ,
   input             E2_n   ,
   input             E3     ,
   input             A0     ,
   input             A1     ,
   input             A2     ,

   output wire       Y0_n   ,
   output wire       Y1_n   ,
   output wire       Y2_n   ,
   output wire       Y3_n   ,
   output wire       Y4_n   ,
   output wire       Y5_n   ,
   output wire       Y6_n   ,
   output wire       Y7_n
);
wire E ;
assign E = E3 & ~E2_n & ~E1_n;
assign  Y0_n = ~(E & ~A2 & ~A1 & ~A0);
assign  Y1_n = ~(E & ~A2 & ~A1 &  A0);
assign  Y2_n = ~(E & ~A2 &  A1 & ~A0);
assign  Y3_n = ~(E & ~A2 &  A1 &  A0);
assign  Y4_n = ~(E &  A2 & ~A1 & ~A0);
assign  Y5_n = ~(E &  A2 & ~A1 &  A0);
assign  Y6_n = ~(E &  A2 &  A1 & ~A0);
assign  Y7_n = ~(E &  A2 &  A1 &  A0);

endmodule

输入描述：

   input             A     ,
   input             B     ,
   input             C

输出描述：

output wire       L

解题分析

②需要将L=(~A)·C+A·B 逻辑式转换为最小项的形式。

②实现逻辑表达式

        38译码器的输出实际上包含了输入A2  A1  A0组成的所有最小项，而该逻辑表达式作为组合电路，其输出最终可化简为最小项的形式。

        由于译码器的输出为最小项取反，而逻辑函数可以写成最小项之和的形式，故可以利用附加的门电路和译码器实现逻辑函数。

        由逻辑表达式可得出，输出L的逻辑表达式用最小项表示为：

L = m1+m3+m6+m7

        由于译码器的输出为最小项取反，下面需要将表达式中的最小项转换为最小项取反的形式。根据反演定理，转换结果如下：

L = (m1’m3’m6’m7’)’;

‘表示取反。

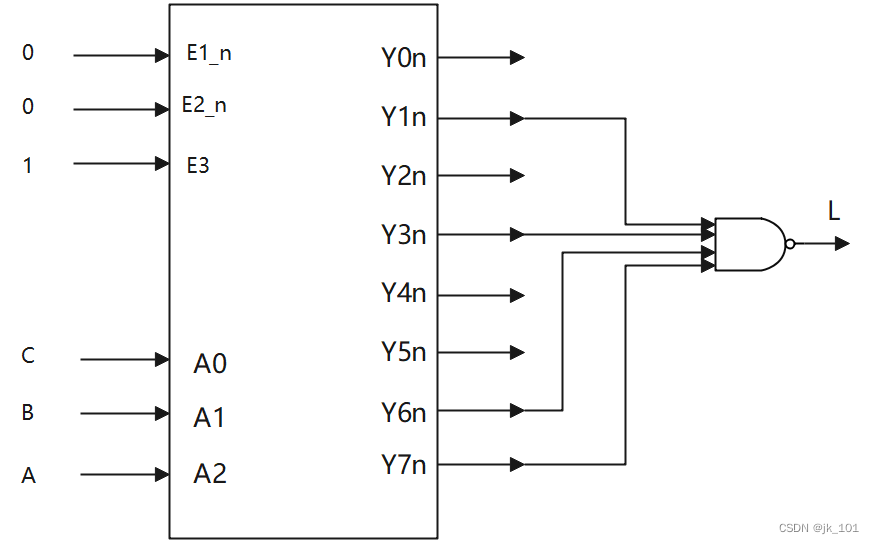

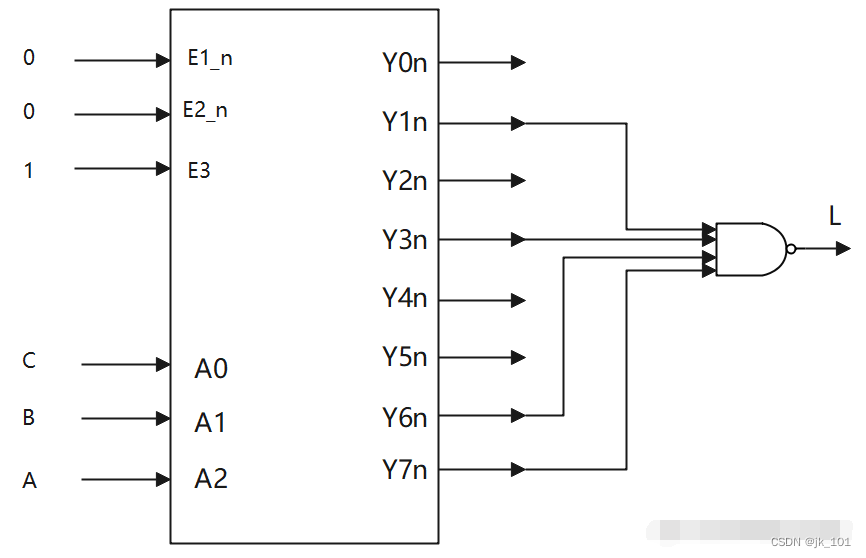

由上式可知，采用与非门即可实现该电路的组合逻辑输出。关键电路如下：

结合电路图，将电路转换成Verilog代码描述如下：

wire       Y0_n   ;
wire       Y1_n   ;
wire       Y2_n   ;
wire       Y3_n   ;
wire       Y4_n   ;
wire       Y5_n   ;
wire       Y6_n   ;
wire       Y7_n   ;


decoder_38 U0(

   .E1_n   (1'b0),

   .E2_n   (1'b0),

   .E3     (1'b1),

   .A0     (C),

   .A1     (B),

   .A2     (A),



   .Y0_n   (Y0_n),

   .Y1_n   (Y1_n),

   .Y2_n   (Y2_n),

   .Y3_n   (Y3_n),

   .Y4_n   (Y4_n),

   .Y5_n   (Y5_n),

   .Y6_n   (Y6_n),

   .Y7_n   (Y7_n)

);

assign L = ~(Y1_n & Y3_n & Y6_n & Y7_n);

参考代码

`timescale 1ns/1ns


module decoder_38(
   input             E1_n   ,
   input             E2_n   ,
   input             E3     ,
   input             A0     ,
   input             A1     ,
   input             A2     ,

   output wire       Y0_n   ,
   output wire       Y1_n   ,
   output wire       Y2_n   ,
   output wire       Y3_n   ,
   output wire       Y4_n   ,
   output wire       Y5_n   ,
   output wire       Y6_n   ,
   output wire       Y7_n
);
wire E ;
assign E = E3 & ~E2_n & ~E1_n;
assign  Y0_n = ~(E & ~A2 & ~A1 & ~A0);
assign  Y1_n = ~(E & ~A2 & ~A1 &  A0);
assign  Y2_n = ~(E & ~A2 &  A1 & ~A0);
assign  Y3_n = ~(E & ~A2 &  A1 &  A0);
assign  Y4_n = ~(E &  A2 & ~A1 & ~A0);
assign  Y5_n = ~(E &  A2 & ~A1 &  A0);
assign  Y6_n = ~(E &  A2 &  A1 & ~A0);
assign  Y7_n = ~(E &  A2 &  A1 &  A0);

endmodule

module decoder0(
   input             A     ,
   input             B     ,
   input             C     ,

   output wire       L
);

wire       Y0_n   ;
wire       Y1_n   ;
wire       Y2_n   ;
wire       Y3_n   ;
wire       Y4_n   ;
wire       Y5_n   ;
wire       Y6_n   ;
wire       Y7_n   ;

decoder_38 U0(
   .E1_n   (1'b0),
   .E2_n   (1'b0),
   .E3     (1'b1),
   .A0     (C),
   .A1     (B),
   .A2     (A),

   .Y0_n   (Y0_n),
   .Y1_n   (Y1_n),
   .Y2_n   (Y2_n),
   .Y3_n   (Y3_n),
   .Y4_n   (Y4_n),
   .Y5_n   (Y5_n),
   .Y6_n   (Y6_n),
   .Y7_n   (Y7_n)
);

assign L = ~(Y1_n & Y3_n & Y6_n & Y7_n);

endmodule

注：解题分析来源于网友，如有侵权，请告删之。
