FPGA ------ SDRAM控制器（一）

一、SDRAM基础理论

1.SDRAM简介

SDRAM 的全称即同步动态随机存储器（ Synchronous Dynamic Random Access Memory ） ,

这里的同步是指其时钟频率与对应控制器（ CPU/FPGA ）的系统时钟频率相同，并且内部命令

的发送与数据传输都是以该时钟为基准；动态是指存储阵列需要不断的刷新来保证数据不丢

失；随机指数据的读取和写入可以随机指定地址，而不是必须按照严格的线性次序变化。

sdram存储容量 = 数据位宽 * 存储单元数量（Bank数 * 行地址 * 列地址）

 eg: 128Mb = 2M * 4Banks *16 I/O

 2.SDRAM操作指令

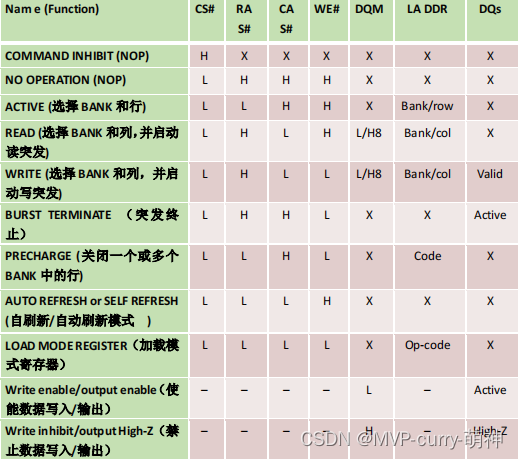

对 SDRAM 的操作，是通过对应命令来实现的，这些命令由 CS_N，RAS_N，CAS_N，WE_N 这 四个控制信号组合成不同的状态以表示。同时，ADDR 总线和 DQM 总线作为辅助信号，提供与命令相对应的参数(设置模式寄存)或地址(读写命令)。下表为 SDRAM 工作中使用到的所有命令与对应的控制信号线的状态。

具体的命令详解和设置使用将在具体的时序操作中呈现。

二、SDRAM初始化

在对SDRAM进行正常的操作之前，SDRAM必须被初始化。SDRAM的上电和初始化需要按照预先定义好的方式进行，非这些指定的操作之外的命令可能导致不可预知的操作。

当SDRAM的VDD和VDDQ上电，并且时钟稳定后，SDRAM首先需要延时等待100us,(程序中设置为200us提高可靠性)在这个等待期间，对于SDRAM只能赋给禁止命令(INHIBIT)或者空操作(NOP)命令。100us(程序中为200us)的延时之后，需要对SDRAM首先执行一次预充电命令，所有的 BANK 都必须被预充电，以使器件所有的 BANK 都处于空闲状态。进入空闲状态后，至少需要执行两个周期的自动刷新命令，自动刷新命令完成之后，就可以对
