【架构师之路】从一个对象真实占用大小引发的Java内存对齐（Memory Alignment）的思考

问题

我们现在new处理下面这样一个对象，需要分配多大的存储空间呢？

class Example {
    byte b; // 1字节
    int i;  // 4字节
    long l; // 8字节
}

是不是想当然1+4+8呢？ 显然是不对的，在这之前我们先介绍下对象的内存布局和内存对齐的概念

一、内存对齐的定义与目的

内存对齐（Memory Alignment）是 JVM 在分配对象内存时，通过 填充字节（Padding）使数据按特定字节边界对齐的技术。

其核心目的是：

• 提高内存访问效率：CPU 通常以固定大小（如 8 字节）读取内存块，对齐后减少跨边界访问的指令次数
• 优化硬件兼容性：某些硬件平台无法访问未对齐的内存地址，对齐避免抛出硬件异常
• 减少伪共享（False Sharing）：对齐填充可防止多个线程访问同一缓存行的不同数据，降低并发竞争

---

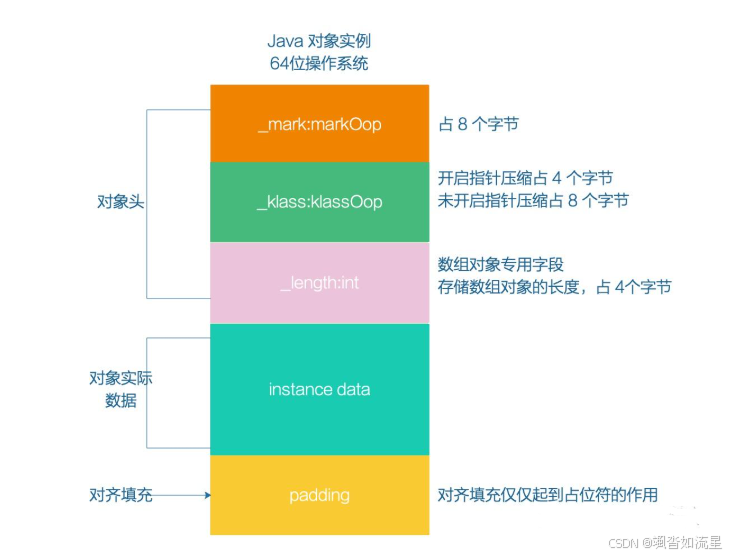

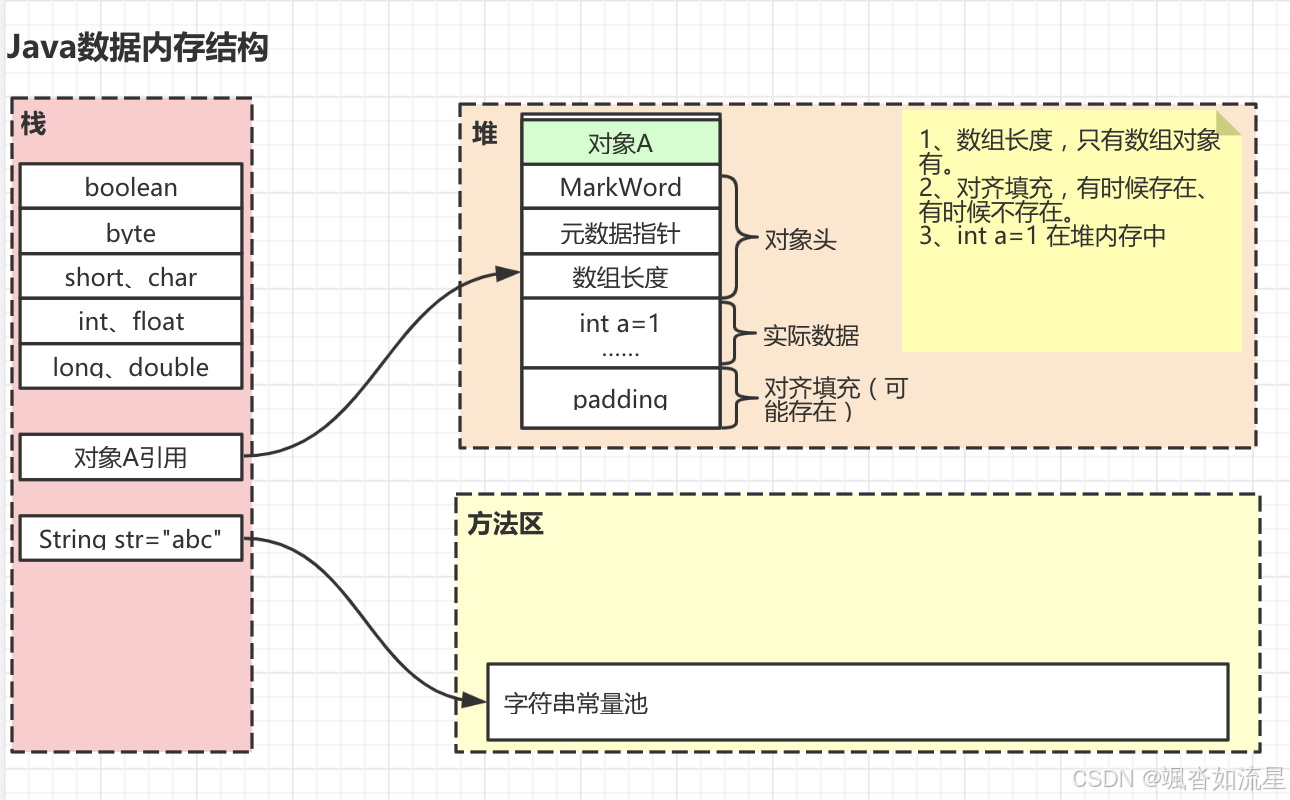

二、Java 对象的内存布局

Java 对象在内存中分为三部分

对象头（Header）

• Mark Word：存储哈希码、GC 分代年龄、锁状态等运行时数据（32 位系统占 4B，64 位占 8B）。
• 类型指针（Class Pointer）：指向类元数据（默认 8B，开启指针压缩 -XX:+UseCompressedOops 后为 4B)
• 数组长度（可选）：数组对象额外包含 4B 长度字段

指针压缩

32 位内最多可以表示 4GB，64 位地址为 堆的基地址 + 偏移量，当堆内存 < 32GB 时候，在压缩过程中，把 偏移量 / 8 后保存到 32 位地址。在解压再把 32 位地址放大 8 倍，所以启用 CompressedOops 的条件是堆内存要在 4GB * 8=32GB 以内。

启用 CompressOops 后，会压缩的对象包括：

• 对象的全局静态变量(即类属性)；
• 对象头信息：64 位系统下，原生对象头大小为 16 字节，压缩后为 12 字节；
• 对象的引用类型：64 位系统下，引用类型本身大小为 8 字节，压缩后为 4 字节；
• 对象数组类型：64 位平台下，数组类型本身大小为 24 字节，压缩后 16 字节。

实例数据（Instance Data）

包含对象的字段值，按以下规则对齐

数据类型	对齐字节边界
byte/boolean	1 字节
short/char	2 字节
int/float	4 字节
long/double	8 字节

字段顺序优化：JVM 自动重排字段顺序以减少填充空间

对齐填充（Padding）

由于 CPU 进行内存访问时，一次寻址的指针大小是 8 字节，正好也是 L1 缓存行的大小。如果不进行内存对齐，则可能出现跨缓存行的情况，这叫做 缓存行污染。

保证对象总大小为 8 字节的整数倍（HotSpot VM 默认规则）。

示例：若对象头 + 实例数据占 17B，则填充 7B 至 24B

---

三、内存对齐的规则与实现

对象头对齐

对象起始地址必须对齐到 8 或 12 字节（取决于 JVM 实现）。

字段对齐

字段起始地址需是其类型大小的整数倍。

class Example {
    byte b;     // 地址偏移 0
    int i;      // 偏移 4（需跳过前 3B 填充）
    long l;     // 偏移 8
}

总大小：1B（byte） + 3B（填充） + 4B（int） + 8B（long） = 16B

数组对齐

数组元素按类型对齐，可通过 sun.misc.Unsafe 强制对齐（如 8 字节对齐数组基地址）。

指针压缩优化

开启 -XX:+UseCompressedOops 后，类型指针和引用字段从 8B 压缩至 4B，节省内存空间。

---

对象到底占用多大内存?

64位 JVM，开启指针压缩 -XX:+UseCompressedOops

1. 对象头（Header）

• Mark Word：存储哈希码、锁状态等元数据，固定 8 字节。
• 类型指针（Class Pointer）：开启指针压缩后占 4 字节。
  总计：8B + 4B = 12B

2. 实例数据（Instance Data）

• 字段声明顺序：byte b → int i → long l，但 JVM 可能优化字段顺序以减少填充
• 实际内存布局（假设字段被重排为 long l → int i → byte b）：
• long l：8 字节（对齐到 8 字节边界，无填充）。
• int i：4 字节（对齐到 4 字节边界，无填充）。
• byte b：1 字节，后填充 3 字节以满足对象整体对齐。
  总计：8B + 4B + 1B + 3B（填充）= 16B

3. 对齐填充（Padding）

• 对象总大小需为 8 字节的整数倍。
• 对象头（12B） + 实例数据（16B） = 28B → 填充 4B 至 32B

4. 最终占用内存

• 理论值：12B（对象头） + 16B（实例数据） + 4B（填充） = 32B。

所以针对最开始的问题，我们的答案是32B。

---

一些思考

内存对齐的优势与应用场景

优势	应用场景
提升内存访问速度	高频数据访问的高性能计算（如数值计算）
减少内存碎片	大规模数据处理（如缓存系统、流式计算）
避免伪共享	多线程高并发场景（如线程池、分布式锁）
兼容硬件平台	跨平台应用开发（如嵌入式系统）

注意事项

• 开发者无需手动干预：JVM 自动处理对齐，手动调整字段顺序可能影响可读性且优化效果有限
• 慎用底层工具：Unsafe 类强制对齐需谨慎（如数组对齐），可能导致平台依赖或内存错误
• 监控与调优：通过 jol 工具分析对象内存布局，结合 -XX:ObjectAlignmentInBytes 调整对齐策略

总结

Java 内存对齐是 JVM 提升性能的核心机制，通过对象头、字段对齐和填充字节的智能管理，平衡内存利用率与访问效率。
开发者在设计数据结构时，可优先考虑字段类型顺序，但无需过度优化。

---
