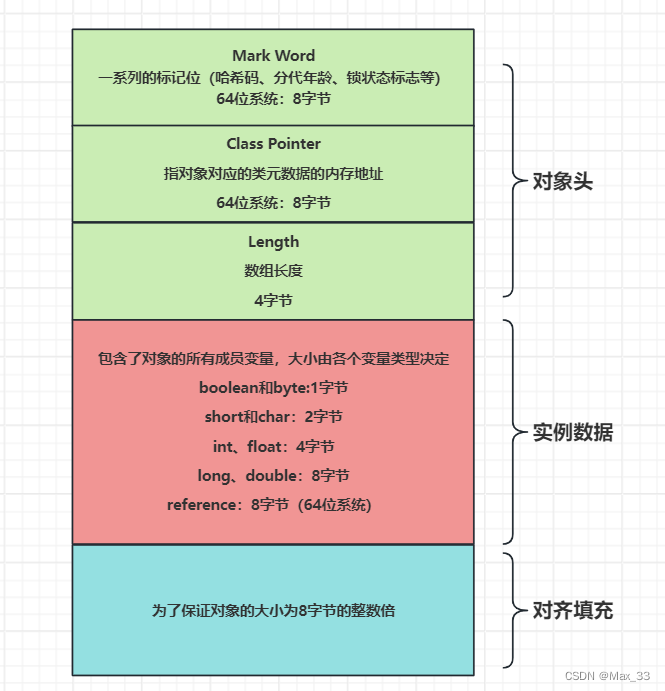

Java对象的内存布局

对象头（Header）

每个Java对象都包含一个对象头，对象头中包含了两类信息：

MarkWord：在JVM中用markOopDesc 结构表示用于存储对象自身运行时的数据。比如：hashcode，GC分代年龄，锁状态标志，线程持有的锁，偏向线程Id，偏向时间戳等。在32位操作系统和64位操作系统中MarkWord分别占用4B和8B大小的内存。
类型指针：JVM中的类型指针封装在klassOopDesc 结构中，类型指针指向了InstanceKclass对象，Java类在JVM中是用InstanceKclass对象封装的，里边包含了Java类的元信息，比如：继承结构，方法，静态变量，构造函数等。
- 在不开启指针压缩的情况下(-XX:-UseCompressedOops)。在32位操作系统和64位操作系统中类型指针分别占用4B和8B大小的内存。
- 在开启指针压缩的情况下(-XX:+UseCompressedOops)。在32位操作系统和64位操作系统中类型指针分别占用4B和4B大小的内存。
如果Java对象是一个数组类型的话，那么在数组对象的对象头中还会包含一个4B大小的用于记录数组长度的属性。

由于在对象头中用于记录数组长度大小的属性只占4B的内存，所以Java数组可以申请的最大长度为：2^32。

为什么age>15 就需要从edn区到old区？因为markword中对象头存放分代年龄只有4个2进制位。

Mark Word的32个比特存储空间中的**25个比特用于存储对象哈希码，4个比特用于存储对象分代年龄，2个比特用于存储锁标志位，1个比特固定为0。

实例数据（Instance Data)

Java对象中的字段类型分为两大类：

基础类型：Java类中实例字段定义的基础类型在实例数据区的内存占用如下：
- long | double占用8个字节。
- int | float占用4个字节。
- short | char占用2个字节。
- byte | boolean占用1个字节。
引用类型：Java类中实例字段的引用类型在实例数据区内存占用分为两种情况：
- 不开启指针压缩(-XX:-UseCompressedOops)：在32位操作系统中引用类型的内存占用为4个字节。在64位操作系统中引用类型的内存占用为8个字节。
- 开启指针压缩(-XX:+UseCompressedOops)：在64为操作系统下，引用类型内存占用则变为为4个字节，32位操作系统中引用类型的内存占用继续为4个字节。

为什么32位操作系统的引用类型占4个字节，而64位操作系统引用类型占8字节？

在Java中，引用类型所保存的是被引用对象的内存地址。在32位操作系统中内存地址是由32个bit表示，因此需要4个字节来记录内存地址，能够记录的虚拟地址空间是2^32大小，也就是只能够表示4G大小的内存。

而在64位操作系统中内存地址是由64个bit表示，因此需要8个字节来记录内存地址，但在 64 位系统里只使用了低 48 位，所以它的虚拟地址空间是 2^48大小，能够表示256T大小的内存，其中低 128T 的空间划分为用户空间，高 128T 划分为内核空间，可以说是非常大了。

内存模型设计

内存模型设计之–指针压缩

指针压缩的目的

1. 为了保证CPU普通对象指针(oop)缓存

2. 为了减少GC的发生，因为指针不压缩是8字节，这样在64位操作系统的堆上其他资源空间就少了。

64位操作系统中内存 > 4G 默认开启指针压缩技术，内存< 4G，默认是32位系统默认不开启。内存 > 32G 指针压缩失效。所以我们通常在部署服务时，JVM内存不要超过32G，因为超过32G就无法开启指针压缩了。

在Java中，引用类型所保存的是被引用对象的内存地址。在32位操作系统中内存地址是由32个bit表示，因此需要4个字节来记录内存地址，能够记录的虚拟地址空间是2^32大小，也就是只能够表示4G大小的内存。而在64位操作系统中内存地址是由64个bit表示，因此需要8个字节来记录内存地址。（但在 64 位系统里只使用了低 48 位，所以它的虚拟地址空间是 2^48大小，能够表示256T大小的内存，其中低 128T 的空间划分为用户空间，高 128T 划分为内核空间，可以说是非常大了。）

引用类型8个字节来在内存中寻址会比较慢，造成性能的消耗，留给其他数据的内存减少，会加快gc的发生，降低cpu的缓存命中率

jdk1.6之后默认使用指针压缩

为什么要进行指针压缩？

如果我们是64位的操作系统，在64位操作系统中 jvm hotspot对象的应用（以及类型指针）占用64bit（位）也就是8个字节，

这就导致在64位操作系统的对象引用占用的内存空间是32位系统中的两倍大小，这样就会造成更多的内存消耗以及更频繁的GC发生，

GC占用的CPU时间越多，那么我们的应用程序占用CPU的时间就越少。

内存模型设计之–对齐填充

由于HotSpot虚拟机的自动内存管理系统要求对象起始地址必须是8字节的整数倍，换句话说就是任何对象的大小都必须是8字节的整数倍。对象头部分已经被精心设计成正好是8字节的倍数（1倍或者2倍），因此，如果对象实例数据部分没有对齐的话，就需要通过对齐填充来补全。

总的一句话来说，“数据项仅仅能存储在地址是数据项大小的整数倍的内存位置上（分别为偶地址、被4整除的地址、被8整除的地址）”比如int类型占用4个字节，地址仅仅能在0，4，8等位置上。

64位操作系统一次读取8个字节的数据，对齐填充空间换时间。

对齐填充的意义是提高CPU访问数据的效率，主要针对会存在该实例对象数据跨内存地址区域存储的情况。

对齐填充到8字节的一个常见原因是与CPU的读取机制有关。许多现代的CPU架构在读取内存时会以缓存行（Cache Line）为单位进行操作，而缓存行的大小通常是8字节或16字节。

当CPU从内存中读取数据时，会一次性读取一个缓存行的内容并加载到CPU缓存中。如果需要的数据跨越了多个缓存行，CPU就需要多次读取内存，这会导致额外的延迟和性能损失。

通过将数据进行对齐填充，使得每个数据项占据一个缓存行（或多个缓存行的整数倍），可以最大程度地利用CPU的读取机制。例如，将4字节的数据进行对齐填充到8字节，确保每个数据项都占据一个缓存行，这样CPU在读取数据时就可以一次性读取整个缓存行，提高了读取效率。

需要注意的是，对齐填充的大小并不一定非要是CPU缓存行的大小，它可以根据具体的情况进行调整。在实际应用中，对齐填充的大小通常是根据性能测试和分析来确定的，以取得最佳的性能表现。

总结：将数据进行对齐填充到8字节的一个常见原因是与CPU的读取机制有关。CPU通常以缓存行为单位进行内存读取，通过对齐填充，可以最大程度地利用CPU的读取机制，提高读取效率。对齐填充的大小可以根据具体情况进行调整，以实现最佳的性能表现。

对齐填充的应用

解决伪共享问题带来的对齐填充。

提高cpu的读取效率，如果需要的数据跨越了多个缓存行，CPU就需要多次读取内存，这会导致额外的延迟和性能损失。

什么是伪共享问题？

假设内存中有a和b两个int类型的变量，没有对齐填充时，A线程只想要读取a，但a只占4字节，因此会连带b也会一并读取到缓存行中；而同一时刻B线程只想要读取b，但b只占4字节，因此会连带a也会一并读取到缓存行中；那么这种情况下就会存在伪共享问题，这会导致A和B线程在进行数据操作时会频繁地直接去内存获取最新值，而不是从高速缓存中获取（也就是缓存失效），导致运算速度下降。

而进行对齐填充后，A线程在读取缓存行数据时，原本a只是占4字节，那么此时就会填充4字节以达到8字节地倍数，这样读取的缓存行数据就是会存在a数据，B线程读取的缓存行数据只有b数据，这是空间换取时间，解决缓存行失效问题（伪共享问题）。

如何拒绝伪共享问题？

通过注解进行填充@Contended，sun.misc.Contended注解用来解决伪共享问题。

@sun.misc.Contended public final static class FilledLong { public volatile long value = 0L; }
