🔥 内容介绍
船舶航行安全与效率的核心前提是精准的路径规划，尤其是在近岸航行、岛礁区作业、繁忙航道通行等复杂场景中，船舶需同时避开岛屿、暗礁等静态障碍物，以及其他航行船舶、浮动平台等动态障碍物。此外，船舶作为典型的非完整约束系统，受最小转弯半径、最大航速等运动限制，传统路径规划方法难以兼顾“障碍物规避安全性”“路径最优性”与“运动约束适配性”。
快速扩展随机树（RRT）算法因具备良好的复杂空间搜索能力，成为路径规划的常用方法，但传统RRT算法存在路径冗余、收敛速度慢、难以适配非完整约束等缺陷。改进型引导随机树（Improved Guided RRT，IG-RRT）算法通过引入引导搜索机制、路径优化策略与约束适配模块，能高效解决船舶路径规划中的多重难题，实现“避障安全+路径最优+运动可行”的协同目标。本文将深入拆解基于IG-RRT算法的船舶路径规划逻辑，从问题本质、算法改进、约束适配到实战验证完整呈现。
基础认知：先搞懂船舶路径规划的核心逻辑与IG-RRT算法适配性
1. 核心概念与规划目标
明确三个核心概念：① 船舶非完整运动约束：船舶无法像质点一样任意转向，受最小转弯半径、最大航速、航向变化率等限制，运动轨迹需为连续平滑的曲线（如圆弧过渡），这是路径规划必须满足的基础条件；② 静态/动态障碍物规避：静态障碍物指位置固定的障碍（岛屿、暗礁、码头、禁航区），动态障碍物指位置随时间变化的障碍（其他船舶、浮动设施），动态规避需预测障碍物运动轨迹；③ IG-RRT算法：在传统RRT算法基础上改进的随机采样规划算法，通过引导采样、路径剪枝、约束校验等机制，提升路径搜索效率与最优性，适配非完整约束系统。
基于IG-RRT的船舶路径规划核心目标分为三层：① 安全目标：路径全程不与静、动态障碍物发生碰撞，且与障碍物保持预设安全距离；② 可行目标：路径严格满足船舶非完整运动约束，确保船舶可实际执行（如转弯半径不小于最小阈值）；③ 最优目标：在满足安全与可行的前提下，实现路径长度最短、航行时间最少、能耗最低等最优指标（通常以路径最短为核心优化方向）。
2. 核心挑战与IG-RRT算法的优势
船舶路径规划面临三重核心挑战：① 非完整约束适配难题：传统路径规划算法（如A*、Dijkstra）多假设船舶为质点，规划的路径（如直角转弯）无法被船舶实际执行；② 动态障碍物规避难题：动态障碍物运动状态（速度、航向）存在不确定性，需精准预测其轨迹并实时更新规划路径；③ 复杂空间搜索效率难题：近岸、岛礁区等场景中障碍物分布密集，传统随机采样算法易陷入局部搜索，收敛速度慢且路径冗余。
IG-RRT算法通过针对性改进，完美适配这些挑战，核心优势体现在：① 非完整约束内置校验：在路径生成过程中嵌入船舶运动学模型，实时校验路径是否满足最小转弯半径等约束，确保规划路径可行；② 引导搜索提升效率：引入目标引导采样机制，减少无效采样点，让随机树快速向目标点扩展，提升收敛速度；③ 静动态障碍协同规避：通过静态障碍建模与动态障碍轨迹预测，结合碰撞检测机制，实现全场景避障；④ 路径优化降低冗余：通过剪枝、平滑处理，消除传统RRT算法路径的“锯齿状”冗余，生成更短、更平滑的最优路径。
核心原理：IG-RRT算法的改进机制与船舶路径规划流程
基于IG-RRT算法的船舶路径规划核心，是通过“环境建模-算法初始化-引导采样扩展-约束校验与避障-路径优化-实时更新”六个关键步骤，实现满足多重需求的最优路径规划。其中，IG-RRT算法的三大改进机制（引导采样、约束适配、路径优化）是保障规划效果的核心，下面逐一拆解实现逻辑。
1. 第一步：航行环境建模（静动态障碍物统一表征）
环境建模是路径规划的基础，需将复杂航行环境转化为算法可处理的数字化模型，核心是静、动态障碍物的精准表征：
① 静态障碍物建模：采用“栅格法+多边形边界建模”结合的方式。将规划区域划分为均匀栅格，标记障碍物占据的栅格（如岛屿、暗礁对应的栅格设为“障碍栅格”）；同时，对大型静态障碍物（如岛屿）采用多边形边界精准描述，减少栅格法的精度损失。通过坐标转换，将所有静态障碍物的位置信息统一到大地坐标系下。
② 动态障碍物建模：基于“运动状态预测+边界框建模”。首先通过传感器（如雷达、AIS自动识别系统）采集动态障碍物（如其他船舶）的实时状态（位置、速度、航向），采用卡尔曼滤波算法预测其未来一段时间内的运动轨迹；然后，用动态边界框描述障碍物的轮廓（考虑船舶航行中的姿态变化），并将不同时刻的边界框位置与静态障碍物模型融合，形成“时空一体化”障碍模型。
③ 可行域定义：在环境模型中明确船舶的起始点（如出发港）、目标点（如目的港），以及船舶的安全航行区域（排除障碍区域、浅滩区域等），为后续路径搜索划定范围。
2. 第二步：IG-RRT算法初始化（设定搜索基础参数）
初始化阶段需设定算法核心参数与初始状态，为后续搜索奠定基础，关键参数包括：
-
随机树初始状态：以船舶起始点为随机树的根节点，记录根节点的位置（x₀,y₀）、航向θ₀等状态信息；
-
采样参数：设定采样空间范围（与环境模型可行域一致）、采样步长（影响路径精度与搜索效率，步长越小精度越高但效率越低）；
-
引导参数：设定目标引导权重系数（控制采样点向目标点倾斜的程度，权重越大引导性越强，需平衡引导性与全局搜索能力）；
-
约束参数：输入船舶非完整运动约束阈值，包括最小转弯半径R_min、最大航速v_max、最大航向变化率ω_max；
-
终止条件：设定随机树扩展至目标区域的阈值（如节点与目标点的距离小于预设阈值d_th）、最大迭代次数（避免搜索超时）。
3. 第三步：引导采样与随机树扩展（IG-RRT核心改进一）
传统RRT算法采用纯随机采样，易产生大量无效采样点，收敛速度慢。IG-RRT引入“目标引导+障碍规避引导”双引导采样机制，提升搜索效率：
① 双引导采样：每次采样时，以一定概率（如70%）生成向目标点引导的采样点（通过目标点与当前树节点的连线方向生成），提升随机树向目标扩展的针对性；同时，通过障碍区域的边界信息，引导采样点避开障碍密集区域，减少碰撞校验的无效计算。例如，当采样点靠近岛屿时，自动调整采样方向，向远离障碍的可行域生成采样点。
② 随机树扩展：对生成的采样点，在当前随机树中寻找距离最近的节点（父节点），然后从父节点向采样点方向扩展新节点。扩展过程中，需根据船舶最小转弯半径约束，生成符合非完整运动的平滑轨迹段（如采用圆弧+直线的组合轨迹），确保新节点与父节点之间的轨迹满足船舶运动约束。
4. 第四步：约束校验与碰撞检测（保障路径可行与安全）
新节点生成后，需通过双重校验筛选有效节点，这是保障路径可行与安全的关键环节：
① 非完整运动约束校验：校验新节点与父节点之间的轨迹是否满足船舶运动约束。核心是校验轨迹的转弯半径是否不小于R_min：通过计算轨迹的曲率半径，若曲率半径≥R_min，且轨迹段的航速、航向变化率未超过阈值，则约束校验通过；否则，放弃该新节点，重新采样扩展。
② 静动态碰撞检测：校验新节点与父节点之间的轨迹是否与障碍物发生碰撞。对于静态障碍物，判断轨迹段是否与静态障碍的栅格或多边形边界相交；对于动态障碍物，判断轨迹段在对应航行时间段内，是否与动态障碍物的预测边界框相交（需同步匹配轨迹段的航行时间与动态障碍物的位置时间）。若轨迹段与任何障碍物相交，或未保持预设安全距离，则碰撞检测不通过，放弃该新节点；否则，将新节点加入随机树。
5. 第五步：路径优化（IG-RRT核心改进二）
当随机树扩展至目标区域（新节点与目标点距离小于d_th）时，即可得到一条从起始点到目标点的初始路径（随机树中从根节点到目标区域节点的路径）。但初始路径存在“锯齿状”冗余，需通过优化处理提升路径最优性：
① 路径剪枝：遍历初始路径的节点序列，删除冗余节点。核心逻辑是：对路径上的三个连续节点（A→B→C），若A到C的直接轨迹段满足非完整运动约束且不碰撞障碍物，则删除中间节点B，直接保留A→C的轨迹段。重复该过程，直至无法删除更多冗余节点，缩短路径长度。
② 轨迹平滑：对剪枝后的路径进行平滑处理，采用B样条曲线或贝塞尔曲线拟合路径节点，生成连续光滑的轨迹。拟合过程中，需确保平滑后的轨迹仍满足最小转弯半径等非完整约束，且与障碍物保持安全距离。最终得到的平滑轨迹即为船舶的最优路径。
6. 第六步：动态障碍物实时更新与路径重规划
针对动态障碍物的不确定性，需建立实时更新与重规划机制：在船舶航行过程中，持续通过传感器更新动态障碍物的实时状态，重新预测其运动轨迹；若发现原规划路径存在碰撞风险（如动态障碍物轨迹偏移导致未来碰撞），则触发IG-RRT算法重规划流程，基于当前船舶位置与更新后的环境模型，快速生成新的最优路径，确保航行安全。

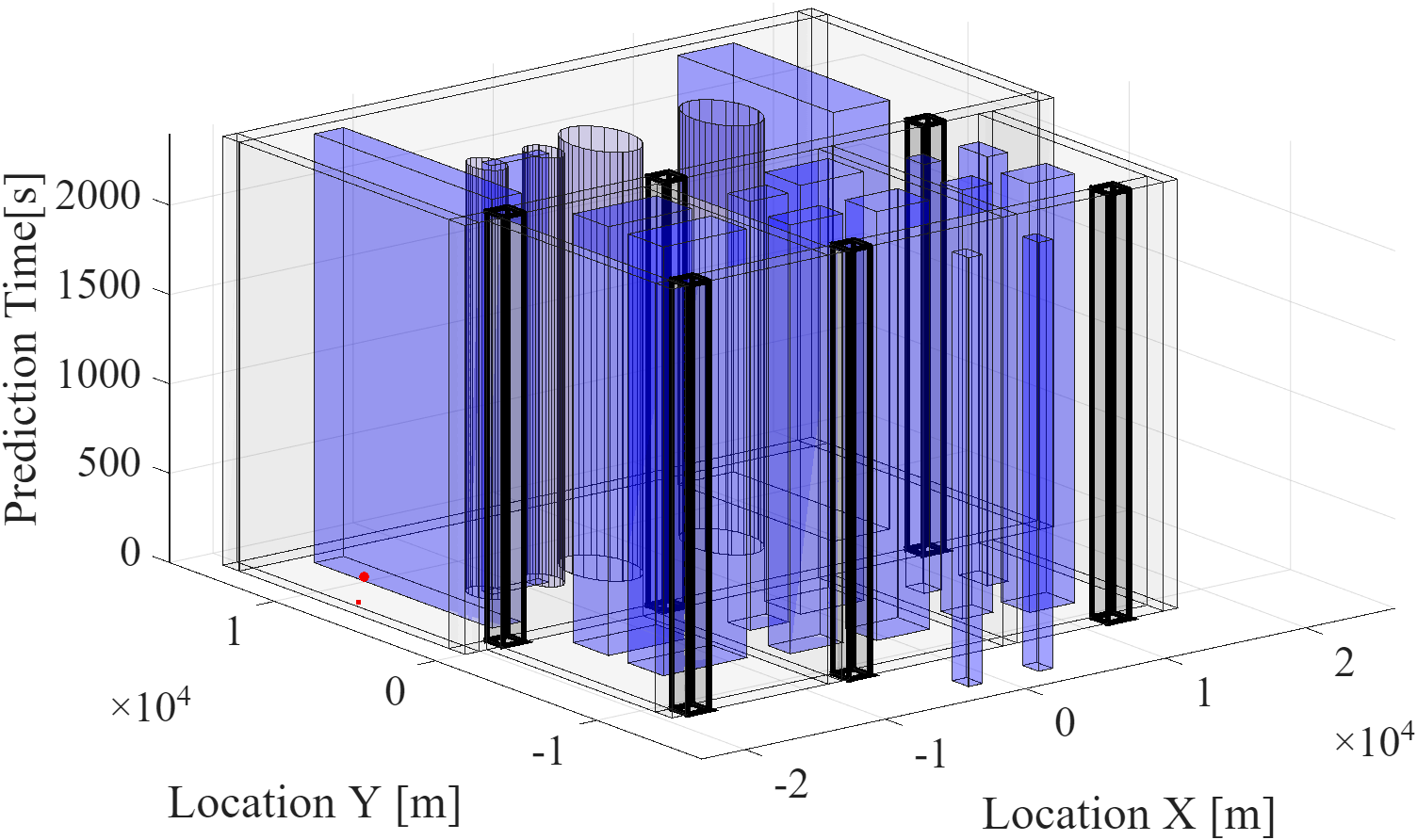

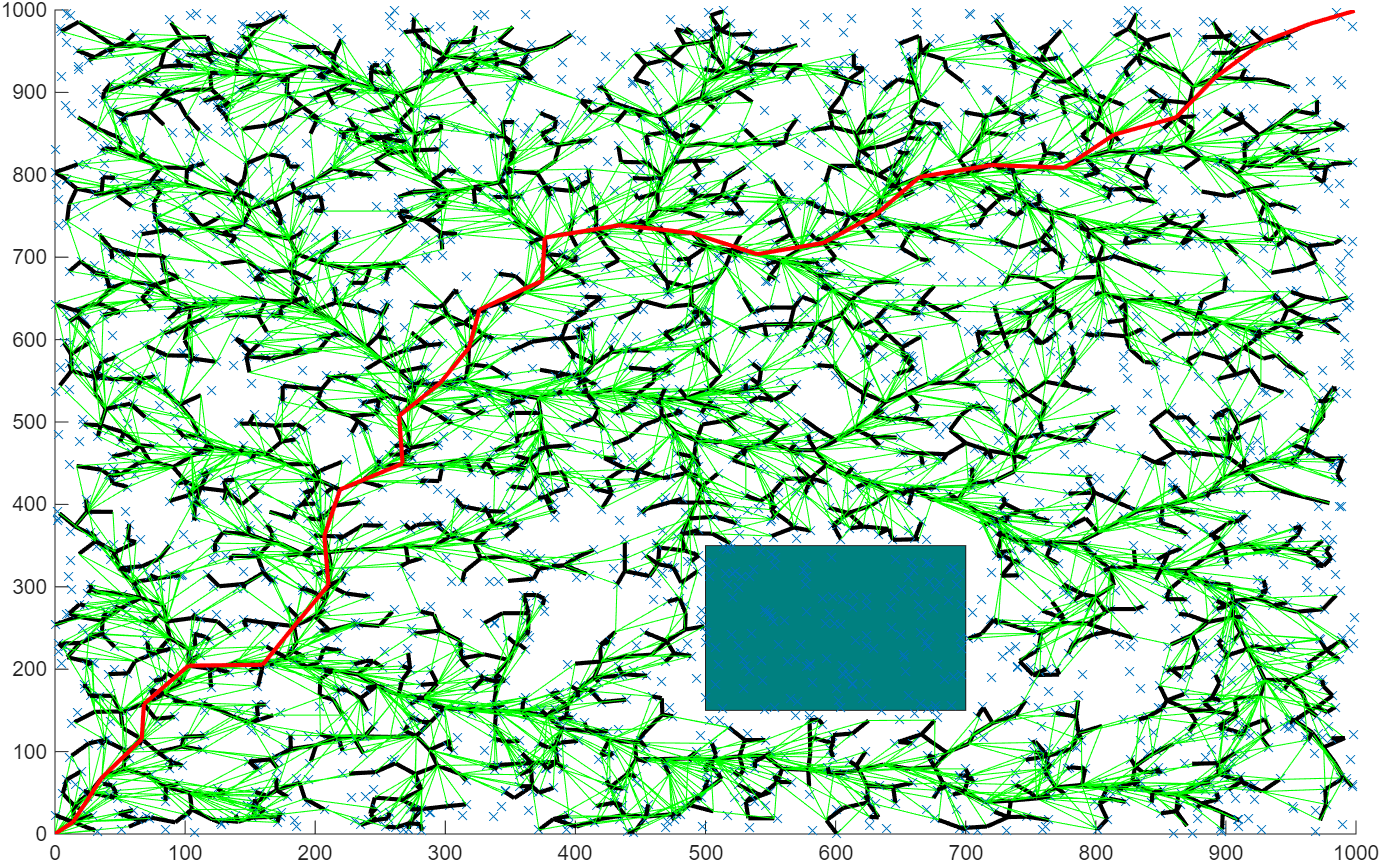

⛳️ 运行结果
📣 部分代码
% Check if the node is within the predefined distance (radius), if not it scales it
if d > radius
plotobj_line = plot3([x(1) node(nearest).x(1)],[x(2) node(nearest).x(2)],[x(3) node(nearest).x(3)],'k--','LineWidth',2);
nearest_x = node(nearest).x;
direction_vec = x-nearest_x;
direction_unit_vec = direction_vec/norm(direction_vec);
x = nearest_x + radius*direction_unit_vec;
plotobj_scale_newpoint = plot3(x(1),x(2),x(3),'r.','MarkerSize',15);
delete(plotobj_line);
else
plotobj_line = plot3([x(1) node(nearest).x(1)],[x(2) node(nearest).x(2)],[x(3) node(nearest).x(3)],'k--','LineWidth',2);
plotobj_scale_newpoint = plot3(x(1),x(2),x(3),'r.','MarkerSize',15);
delete(plotobj_line);
end
end
