【永磁同步电机(PMSM)矢量控制】PMSM电机的速度由矢量控制来控制研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

在新能源汽车、工业伺服、精密机床等高端装备领域，永磁同步电机（PMSM）凭借高效率、高功率密度、小体积、低损耗的显著优势，已然成为主流驱动元件。而这些应用场景对电机速度控制的要求极为严苛——既要实现宽范围的平稳调速，又要保证动态响应迅速、稳态精度高，还需具备良好的转矩控制性能。

传统的 scalar control（标量控制，如V/F控制）虽结构简单、成本低廉，但在低速运行时转矩脉动大、动态响应迟缓，根本无法满足高端应用的需求。而矢量控制（Vector Control，VC）技术的出现，彻底解决了这一痛点。它通过“解耦控制”的核心思路，将PMSM复杂的多变量非线性系统转化为易于控制的直流电机等效系统，实现了对电机转速和电磁转矩的高精度、高性能控制，成为PMSM速度控制的核心支撑技术。本文就将深入拆解“PMSM电机速度由矢量控制实现”的核心逻辑，从原理到实操层层剖析。

基础认知：先搞懂PMSM与矢量控制的核心关联

1. 永磁同步电机的核心特性与控制难点

永磁同步电机的定子产生旋转磁场，转子由永磁体励磁产生恒定磁场，电机运行时定子旋转磁场与转子永磁磁场保持同步转速（同步转速n₁=60f/p，其中f为定子供电频率，p为电机极对数）。其速度控制的本质，是通过调节定子电流来控制电磁转矩，进而带动转子跟随定子磁场稳定运转。

但PMSM存在天然的控制难点：定子电流的有功分量（产生转矩）和无功分量（建立磁场）相互耦合，且电机参数（如定子电阻、电感）会随温度、负载变化，传统控制方法难以实现精准调控。例如，单纯调节供电频率时，转矩会随负载波动而变化，导致速度漂移；低速运行时，还容易出现“爬行”“抖动”等问题。

2. 矢量控制的核心思想：“解耦”与“等效直流控制”

矢量控制的核心灵感源于“将交流电机直流化控制”。其核心逻辑是：通过坐标变换，将定子三相交流电（ABC坐标系）转化为同步旋转坐标系（d-q坐标系，与转子永磁磁场同步旋转），在d-q坐标系中，定子电流被分解为两个相互独立的分量——d轴电流（励磁电流，负责调节气隙磁场）和q轴电流（转矩电流，负责产生电磁转矩）。

通过这种“解耦”处理，原本耦合的多变量系统被简化为两个独立的单变量系统，就像控制直流电机一样，分别对d轴和q轴电流进行闭环控制，即可实现对PMSM电磁转矩和转速的精准调控。这也是矢量控制能够突破传统方法局限，实现高性能速度控制的关键所在。

核心原理：矢量控制实现PMSM速度控制的完整链路

矢量控制驱动PMSM速度控制的完整过程，可概括为“检测-变换-控制-逆变换-驱动”五个核心环节，形成闭环控制体系。下面逐一拆解每个环节的作用与实现逻辑。

1. 第一步：信号检测与反馈——获取电机运行状态

要实现精准控制，首先需要实时掌握电机的运行状态，核心检测参数包括：

• 转子位置与转速：通过编码器（如光电编码器、霍尔编码器）或无位置传感器算法（如滑模观测器、模型参考自适应）获取，用于坐标变换和速度闭环反馈；

• 定子三相电流：通过电流传感器（如分流电阻、霍尔电流传感器）检测，用于后续坐标变换和电流闭环控制。

例如，编码器实时输出转子角度θ和转速n，电流传感器检测到定子三相电流iₐ、iᵦ、iᵧ（三相电流满足iₐ+iᵦ+iᵧ=0，实际只需检测两相）。

2. 第二步：坐标变换——从ABC坐标系到d-q坐标系的“解耦”

这是矢量控制的核心环节，通过两次坐标变换完成“解耦”：

① Clark变换（3/2变换）：将三相静止坐标系（ABC）中的定子电流iₐ、iᵦ、iᵧ，转化为两相静止坐标系（α-β坐标系）中的电流iₐ、iᵦ。这一步的目的是减少变量数量，将三维电流矢量简化为二维矢量，变换过程满足功率守恒（或幅值守恒）。

② Park变换（2/2变换）：将两相静止坐标系（α-β坐标系）中的电流iₐ、iᵦ，转化为两相同步旋转坐标系（d-q坐标系）中的电流i_d、i_q。变换时需要用到转子位置角θ（由编码器提供），使得d轴始终与转子永磁磁场方向一致，q轴与d轴垂直（垂直于磁场方向）。

经过Clark+Park变换后，原本耦合的定子电流被分解为独立的i_d（励磁电流）和i_q（转矩电流），实现了“解耦”目标。此时，PMSM的电磁转矩公式可简化为：Tₑ=1.5p[ψ_f i_q + (L_d - L_q)i_d i_q]（其中ψ_f为转子永磁磁链，L_d、L_q分别为d/q轴电感）。对于表面贴装式PMSM（SPMSM），L_d=L_q，转矩公式进一步简化为Tₑ=1.5pψ_f i_q，即转矩与i_q成正比，控制i_q即可直接控制转矩。

3. 第三步：闭环控制——速度环与电流环的双环调控

矢量控制采用“速度外环+电流内环”的双闭环控制结构，确保速度控制的精度和动态响应：

① 速度外环：将给定速度n*与实际反馈速度n进行比较，通过速度调节器（通常为PI调节器）输出q轴电流给定值i_q*（因为转矩与i_q成正比，速度偏差通过调节i_q来补偿）。速度调节器的参数设计直接影响系统的动态响应（如加速时间、抗干扰能力）和稳态精度（如速度误差）。

② 电流内环：将速度外环输出的i_q*与变换后的实际i_q进行比较，同时根据磁场控制策略设定d轴电流给定值i_d*（对于SPMSM，通常采用i_d*=0的最大转矩/电流控制策略，以提高运行效率；对于内置式IPMSM，可通过调节i_d*实现弱磁扩速），然后通过电流调节器（PI调节器）输出d-q坐标系下的电压给定值u_d*、u_q*。

双闭环结构的优势在于：电流内环响应速度快，能够快速抑制电流扰动（如负载突变导致的电流波动）；速度外环则保证了速度控制的稳态精度，两者协同实现高性能调控。

4. 第四步：逆坐标变换与PWM驱动——将控制指令转化为电机驱动信号

经过双闭环调节得到的u_d*、u_q*是d-q坐标系下的电压指令，无法直接驱动电机，需要通过逆坐标变换转化为ABC坐标系下的电压指令：

① Park逆变换：将d-q坐标系下的u_d*、u_q*转化为α-β坐标系下的uₐ*、uᵦ*；

② Clark逆变换：将α-β坐标系下的uₐ*、uᵦ*转化为ABC坐标系下的uₐ*、uᵦ*、uᵧ*（三相电压指令）。

最后，通过脉冲宽度调制（PWM）技术，将三相电压指令转化为逆变器的开关信号（IGBT或MOSFET的通断信号），控制逆变器输出与指令对应的三相交流电，驱动PMSM按照给定速度稳定运行。

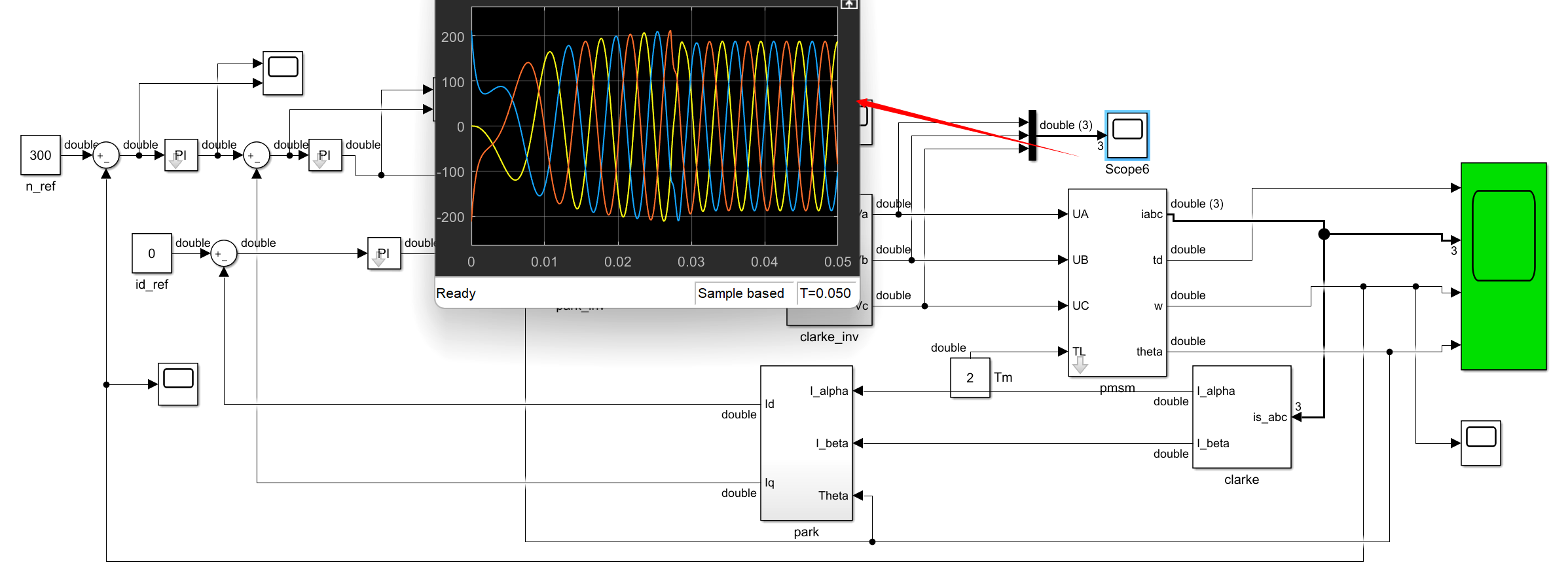

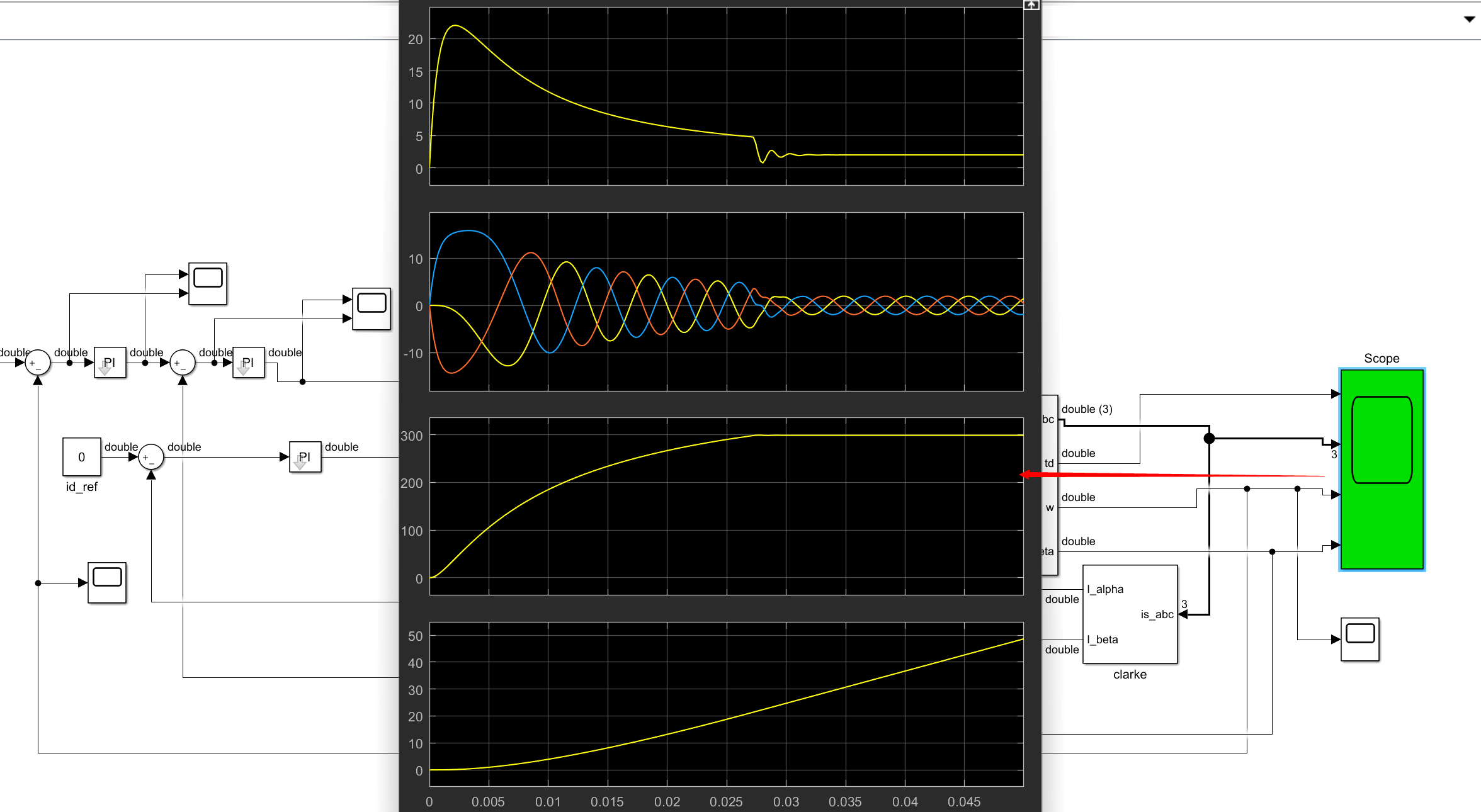

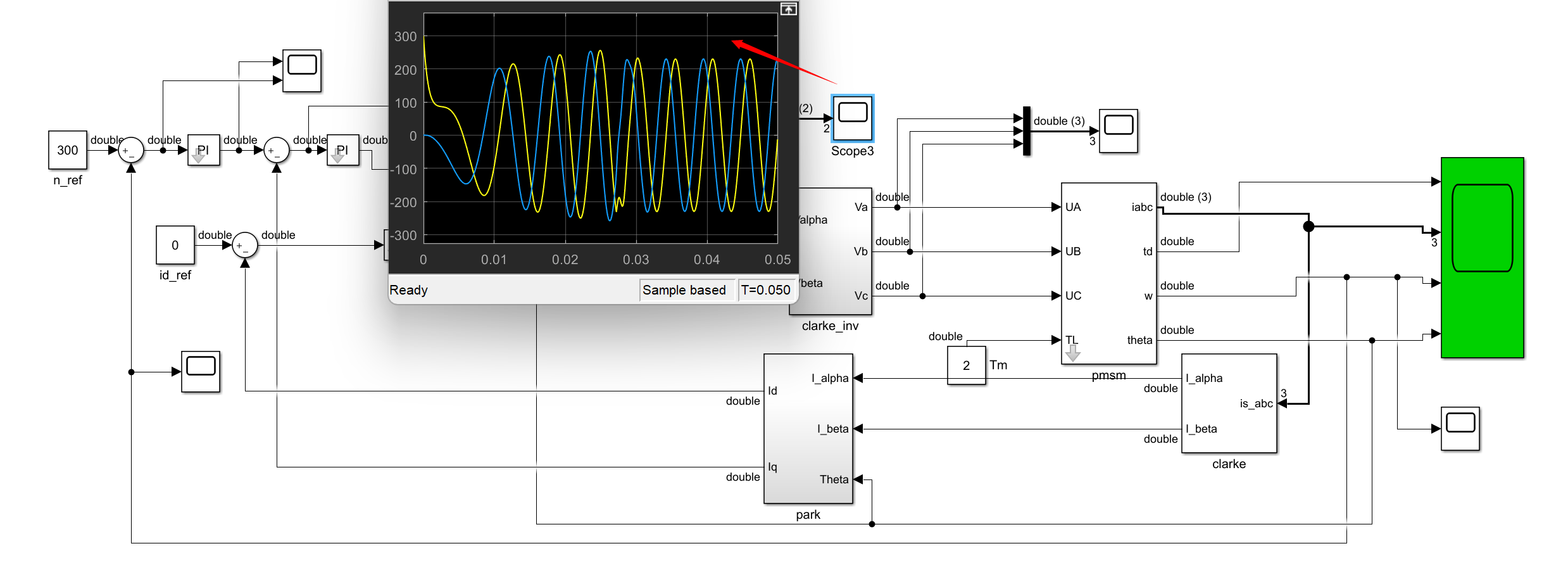

⛳️ 运行结果

📣 部分代码

🔗 参考文献
