在现代雷达探测领域，波形设计直接决定了雷达的探测精度、抗干扰能力、距离分辨率与速度分辨率等核心性能。随着电磁环境日益复杂、目标类型愈发多样（如小型无人机、隐身目标），传统单一波形（如线性调频LFM、简单相位编码波形）已难以满足“高精度、抗干扰、多功能”的探测需求。正交频分复用（OFDM）雷达波形凭借其频谱利用率高、波形灵活可调、抗多径干扰能力强等优势，成为近年来雷达领域的研究热点。

OFDM雷达的核心思想是将宽频带划分为多个相互正交的子载波，在不同子载波上独立加载调制信息，通过子载波的并行传输实现波形的灵活设计。然而，常规OFDM雷达波形在低信噪比环境下的目标检测性能、抗杂波干扰能力仍有提升空间。相位编码序列作为一种具备良好自相关特性的调制信号，若能与OFDM技术深度融合，可进一步优化波形的相关性能与抗干扰能力。其中，P4相位编码序列因具有优异的自相关旁瓣抑制效果、良好的多普勒容忍性，成为提升OFDM雷达波形性能的理想选择。因此，基于P4相位编码序列的OFDM雷达波形设计，成为突破传统OFDM雷达性能瓶颈的关键方向。

核心基础：P4相位编码序列与OFDM技术原理

要理解基于P4相位编码序列的OFDM雷达波形设计，首先需明确两大核心技术的基础原理——P4相位编码序列的特性与OFDM的正交传输机制，两者的协同作用是波形性能优化的核心。

（一）P4相位编码序列：优异的抗干扰与相关特性

P4相位编码序列是一种四相编码序列，其相位取值仅包含0、π/2、π、3π/2四种离散相位，由特定的编码规则生成。与二进制相位编码序列（如巴克码、m序列）相比，P4相位编码序列具有三大核心优势：1. 自相关旁瓣更低：通过合理的相位排列，P4序列的自相关函数主瓣尖锐，旁瓣抑制效果显著，可有效减少目标回波之间的相互干扰，提升距离分辨率；2. 多普勒容忍性强：在目标存在运动速度（产生多普勒频移）的情况下，P4序列的相关性能衰减较小，能保证对运动目标的稳定探测；3. 编码灵活性高：可根据探测需求设计不同长度的P4序列，适配不同的探测距离与分辨率要求。

P4相位编码序列的生成遵循“相位交替优化”原则，例如长度为N的P4序列，其相位序列φ(n)（n=0,1,...,N-1）需满足相邻相位差的合理性，确保序列的自相关旁瓣被最大限度抑制。典型的P4序列生成方法包括基于格雷码的编码方式、基于遗传算法的优化设计等，核心目标是通过相位的有序排列，实现自相关函数主瓣与旁瓣的最优比值。

（二）OFDM技术：正交子载波的高效传输机制

OFDM技术的核心是“正交子载波划分”与“并行调制传输”。其基本原理是：将雷达系统可用的宽频带B划分为N个相互正交的子载波，每个子载波的中心频率为f_k = f_0 + kΔf（k=0,1,...,N-1），其中f_0为基波频率，Δf为子载波间隔，且满足Δf = 1/T_s（T_s为OFDM符号周期），确保相邻子载波之间的正交性。

正交性是OFDM技术的关键：不同子载波之间的互相关函数为零，可有效避免子载波之间的干扰（ICI），实现多子载波的并行传输。在OFDM雷达中，通过对每个子载波加载不同的调制信息（如相位、幅度），可灵活设计波形的频谱结构与时域特性；接收端通过快速傅里叶变换（FFT）可快速分离各子载波信号，实现目标回波的精准解调与参数估计。OFDM技术的高频谱利用率、波形灵活性，为融合P4相位编码序列提供了良好的技术载体。

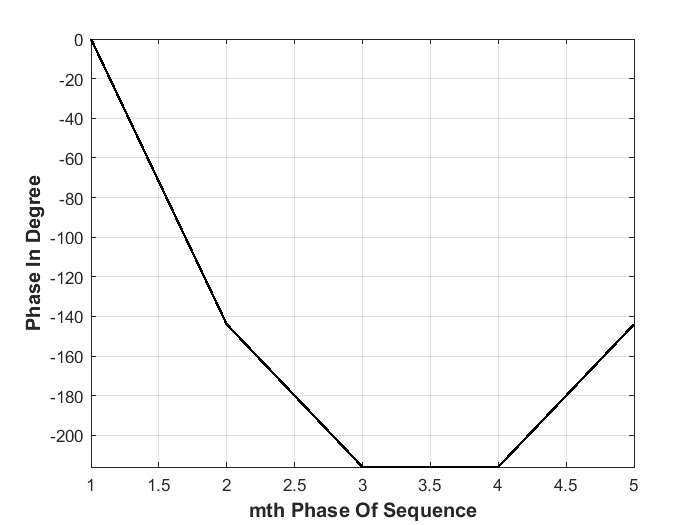

⛳️ 运行结果

📣 部分代码

function [AMB]=cross_AMB(t,f,x1,x2)

%% fd Calculation

dfd=(max(f)-min(f))./(length(f)-1);

fd=min(f):dfd:max(f);

%% Convolution Matrices Calculation

x1_t=zeros(1,length(x1));

x1_t(1,1:end)=conj(x1(end:-1:1));

x2_t=zeros(length(fd),length(x2));

for i=1:length(fd)

x2_t(i,:)=x2.*exp(j.*2.*pi.*fd(i).*t);

end

%% Ambiguity Function Calculation

AMB=zeros(length(fd),2.*length(x1)-1);

for i=1:length(fd)

AMB(i,:)=conv(x2_t(i,:),x1_t);

end

return
