本文所述DC-AC转换器是一种基于H桥MOSFET拓扑的电压源型变换器，核心功能是将输入直流电压转换为双极交流输出，通过电感滤波与RC负载匹配，实现150V双极输出电压和4A双极输出电流的目标。该转换器采用H桥结构实现电流方向切换，配合电感滤波抑制谐波干扰，具有拓扑简洁、输出调节灵活、功率密度高等特点，适用于需要稳定双极交流电源的工业控制、测试设备等场景。

一、基本电路组成

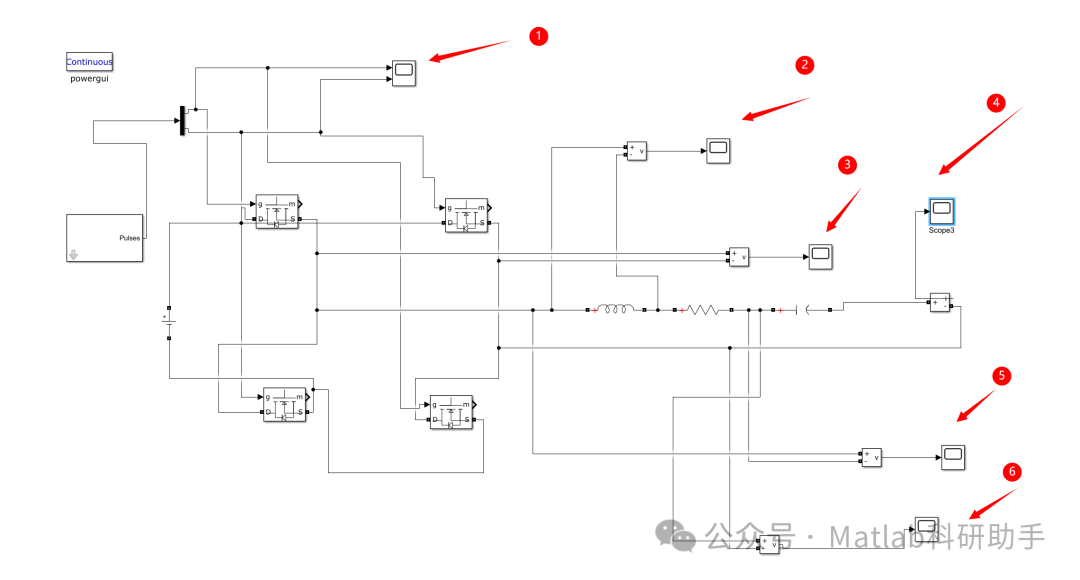

该DC-AC转换器的典型拓扑结构由H桥开关模块、滤波模块及负载模块三部分构成，各部件协同实现直流到双极交流的转换与稳定输出，具体组成如下：

开关器件（Q）：通常采用MOSFET、IGBT或BJT晶体管，通过脉冲宽度调制（PWM）信号控制导通与截止，进而调节能量传输效率；
续流二极管（D）：在开关器件截止期间提供续流路径，确保电感能量顺利释放，同时防止电容电压反向击穿开关器件；
H桥MOSFET开关模块：核心开关单元，由4个高性能MOSFET管（Q1~Q4）呈“H”形排布组成，通过对角开关管的交替导通/截止实现电流方向切换，是产生双极输出的核心部件；配套集成栅极驱动芯片（如IR2112），实现低功耗控制信号与高功率开关器件的电平匹配与隔离驱动，保障开关动作的同步性与可靠性；
滤波电感器（L）：串联于H桥输出端与负载之间，核心滤波元件，用于抑制H桥开关动作产生的高频谐波，平滑输出电流波形，降低电流纹波，确保输出4A双极电流的稳定性；其参数需根据开关频率与纹波要求精准匹配，通常选取10%~40%的峰值纹波系数以平衡滤波效果与器件体积；
RC负载模块（R、C）：系统的目标负载单元，电阻R为核心功率负载，电容C与R并联构成阻容负载特性，用于匹配输出功率并进一步抑制电压纹波；通过合理选取R、C参数，确保在150V双极电压输入下，负载电流稳定在4A双极范围；
输入直流母线电容（C_in）：并联于输入直流电源两端，用于稳定输入电压，抑制H桥开关过程中产生的电压波动，降低输入侧电流脉动，保障开关器件的工作稳定性；
控制单元：核心指令生成模块，通过产生精准的脉冲宽度调制（PWM）信号控制H桥MOSFET的导通时序与占空比，实现输出电压幅值、频率的调节，确保双极输出的对称性与稳定性；
续流二极管：反并联于各MOSFET管两端，用于在开关管关断瞬间提供电感电流的续流路径，避免电感反向电动势击穿开关器件，保障电路安全运行。

二、核心工作原理

该DC-AC转换器的工作核心是通过H桥MOSFET的有序开关实现电流方向的周期性反转，配合电感滤波与RC负载匹配，最终输出稳定的双极交流信号。工作过程以控制单元输出的PWM信号为时序基准，分为正半周导通、负半周导通两个核心阶段，整个周期内通过电感的储能与释能实现电流平滑，具体工作过程如下（基于理想元件假设）：

1. 正半周导通阶段（输出正向150V、正向4A电流）

在正半周导通阶段，控制单元输出PWM信号控制H桥对角的MOSFET管（如Q1和Q4）导通，另一对角的MOSFET管（Q2和Q3）截止。此时输入直流电源通过Q1、滤波电感器L、RC负载、Q4形成导通回路，电流从电源正极流出，经Q1、L、RC负载后由Q4返回电源负极，在负载两端形成正向电压（目标150V）。在此过程中，滤波电感器L储能，电流逐渐上升至4A正向峰值；RC负载中的电容C充电，辅助稳定负载电压，抑制电压波动。

2. 负半周导通阶段（输出反向150V、反向4A电流）

当进入负半周导通阶段，控制单元切换PWM信号，使原导通的Q1、Q4截止，原截止的Q2、Q3导通。输入直流电源通过Q2、滤波电感器L、RC负载、Q3形成反向导通回路，电流方向与正半周相反，在负载两端形成反向电压（目标-150V）。此时滤波电感器L释放此前存储的能量，与电源共同驱动电流达到4A反向峰值；RC负载中的电容C放电，继续维持负载电压稳定。通过正、负半周的快速交替切换（切换频率决定输出交流频率，如50Hz/60Hz工频），最终在负载端获得连续的双极交流输出。

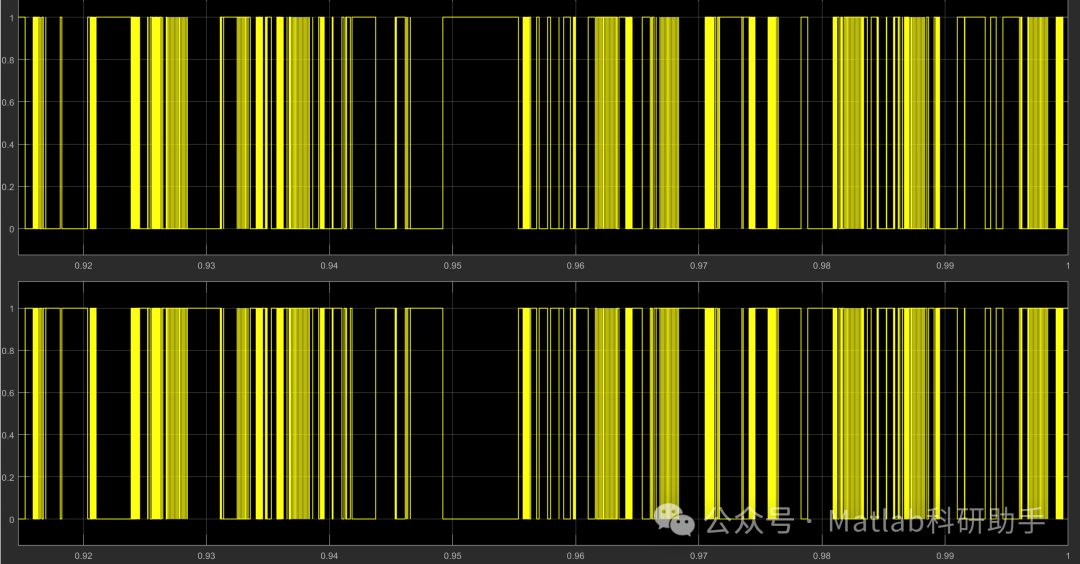

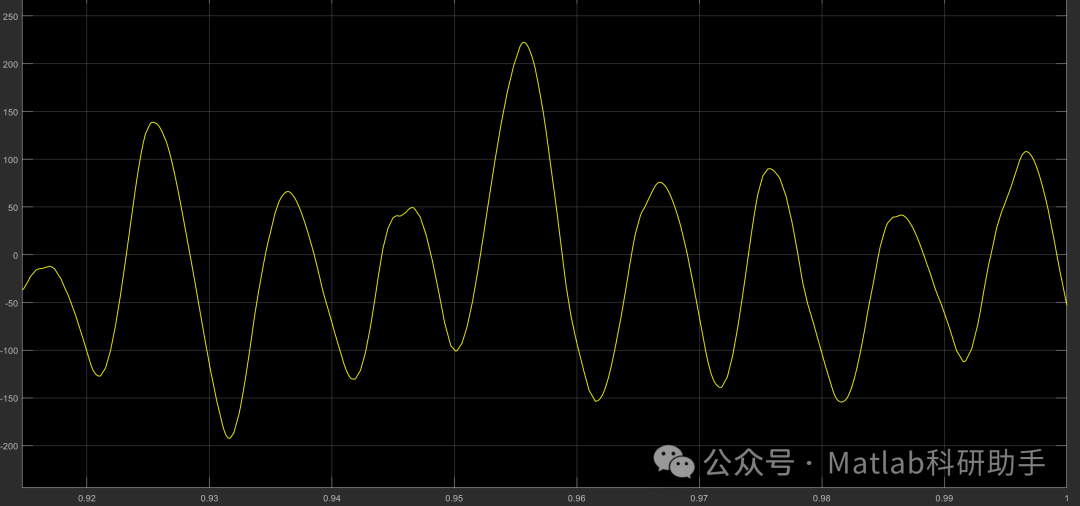

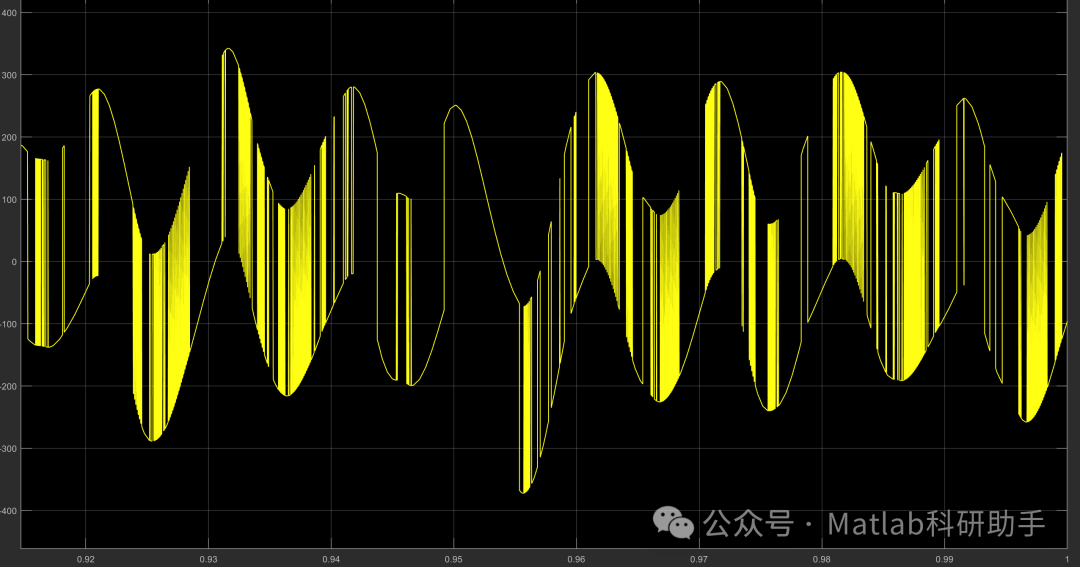

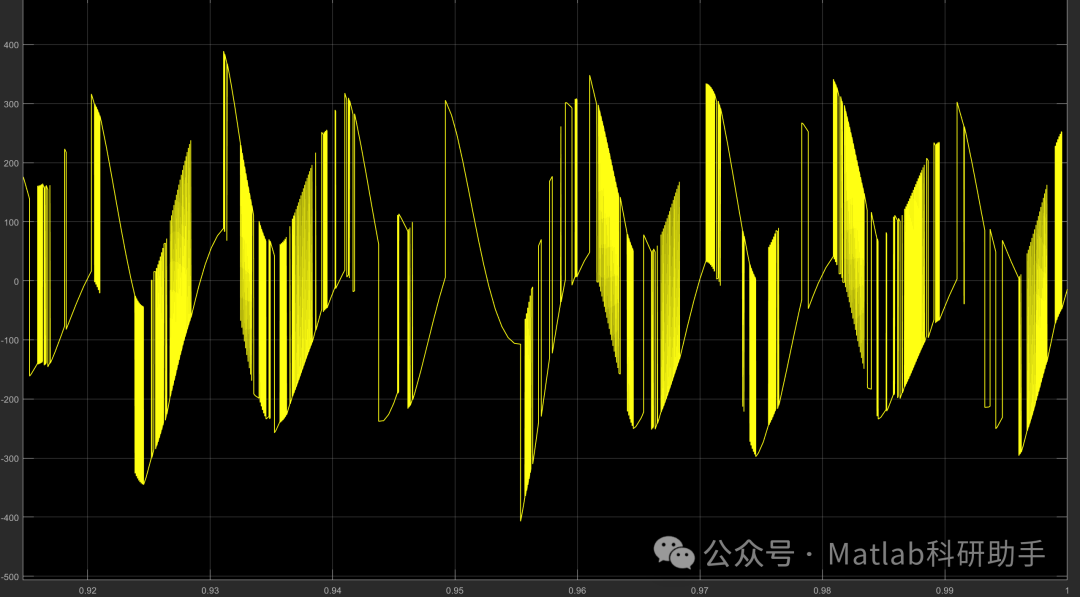

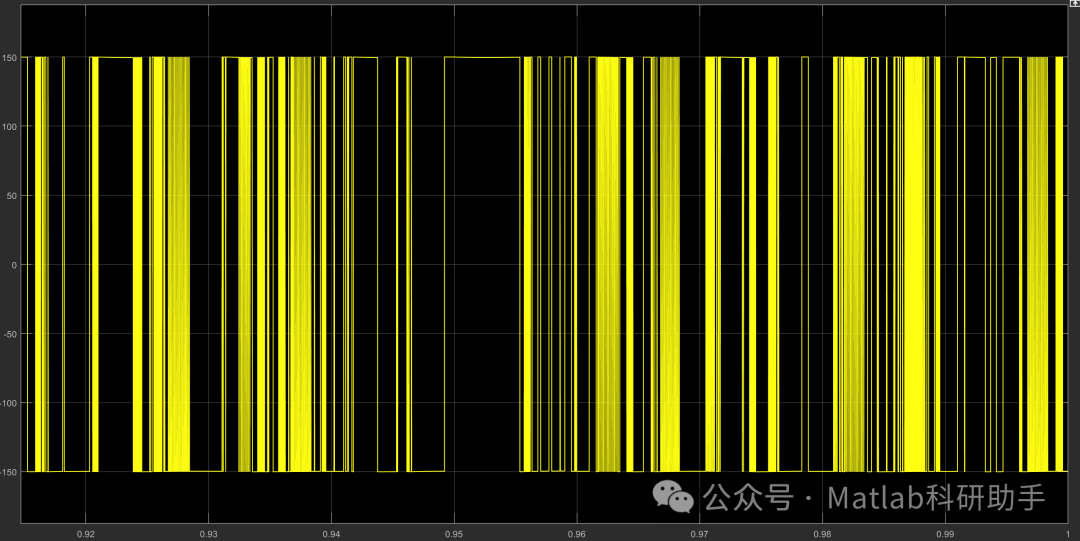

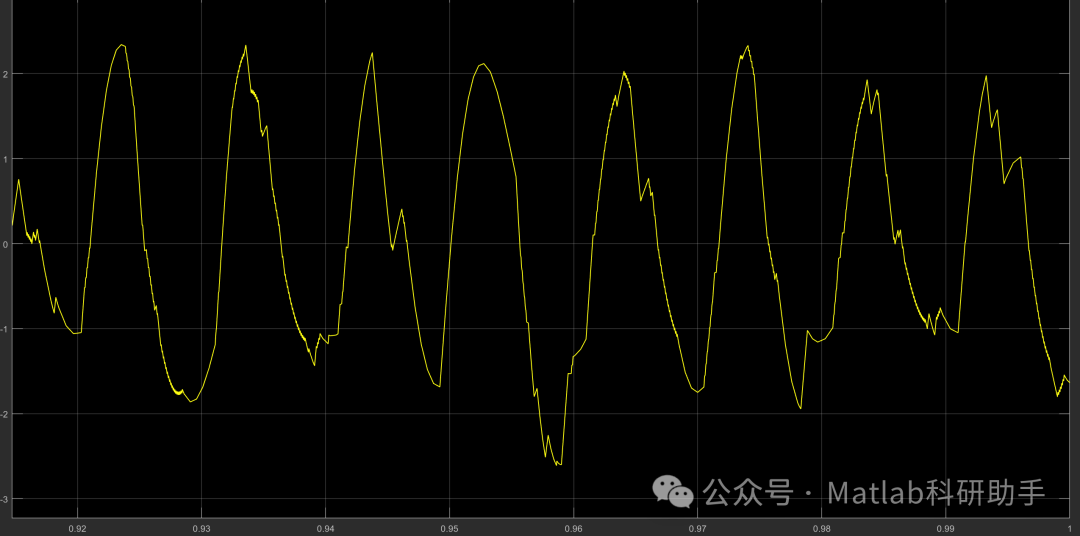

输出电压幅值与电流的精准控制通过调节PWM信号的占空比实现：在双极调制模式下，H桥两侧桥臂均工作于高频开关状态，通过改变正、负半周内开关管的导通时间（占空比），可精确调节输出电压的峰值（目标150V双极）。根据电感电流纹波控制要求，可通过公式计算电感参数：通常选取电流纹波系数为峰值电流的10%~40%，结合开关频率f_SW，电感值L可由公式L ≥ (V_in × D)/(ΔI_L × f_SW)（其中V_in为输入直流电压，D为占空比，ΔI_L为电感电流纹波）估算。对于150V双极输出、4A双极电流的目标，需匹配输入直流母线电压（通常为输出峰值电压的1.1~1.2倍以预留调节余量），并通过RC负载参数优化，确保负载阻抗与输出功率匹配。

三、核心特性与优缺点

1. 核心优势

双极输出精准可控：通过H桥拓扑与双极PWM调制，可精确实现150V双极电压与4A双极电流输出，电压幅值与频率调节范围宽，适配不同负载需求；
输出波形质量优：采用电感滤波配合RC负载，可有效抑制高频开关谐波，输出电流纹波小，电压稳定性高，满足精密设备对电源质量的要求；
拓扑简洁可靠：H桥MOSFET结构成熟，器件选型便捷，配套栅极驱动芯片技术完善，电路集成难度低，运行可靠性高；
功率密度高：MOSFET开关速度快，可采用较高的开关频率，减小滤波电感、电容的体积，提升转换器的功率密度与安装灵活性。

2. 主要缺点

开关器件应力较大：H桥MOSFET需承受输入直流母线的峰值电压，对于150V双极输出，输入母线电压通常不低于165V，对MOSFET的耐压性能要求较高；同时开关过程中存在电压、电流应力，需额外配置吸收电路抑制尖峰电压；
开关损耗明显：高频开关状态下，MOSFET的开通与关断损耗较大，尤其在大电流（4A）输出场景下，易导致器件发热，需配置散热结构，影响系统效率；
调制复杂度较高：双极输出的精准控制需采用同步PWM调制策略，对控制芯片的时序控制精度要求高，且需配合负载阻抗变化动态调节占空比，控制算法复杂度高于单极性输出转换器。
