【信道估计】基于深度学习实现OFDM+QPSK链路信道估计和均衡算法误码率仿真（含LS MMSE LMMSE）研究附Matlab代码

原创于 2025-12-17 12:51:03 发布 · 217 阅读

7 ·

CC 4.0 BY-SA版权

文章标签：

#深度学习 #算法 #matlab

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

在无线通信领域，正交频分复用（OFDM）技术凭借其抗多径衰落能力强、频谱利用率高的优势，已成为5G、WiFi等主流通信系统的核心技术之一；而四相相移键控（QPSK）调制方式因兼具较高频谱效率与较低实现复杂度，常与OFDM技术结合，构成OFDM+QPSK通信链路，广泛应用于移动通信、卫星通信、物联网等场景。例如，在物联网终端通信中，OFDM+QPSK链路能在有限带宽资源下实现稳定的数据传输，保障终端设备的低功耗与长连接需求。

然而，OFDM+QPSK链路在实际无线传输环境中面临着严峻挑战：无线信道具有时变、多径、衰落等特性，会导致信号在传输过程中产生失真，进而影响接收端的信号解调性能；同时，信道噪声、干扰等因素也会进一步恶化链路质量，导致误码率升高。为解决这一问题，信道估计与均衡技术应运而生——信道估计负责精准获取信道状态信息（CSI），为接收端的信号解调提供依据；均衡技术则基于信道估计结果，对失真信号进行补偿，降低误码率，保障链路通信质量。

传统的信道估计算法如最小二乘（LS）、最小均方误差（MMSE）、线性最小均方误差（LMMSE）等，虽实现简单，但在复杂时变信道环境下存在估计精度不足、抗干扰能力弱等问题，难以满足高性能通信系统的需求。近年来，深度学习技术凭借其强大的非线性拟合能力和特征学习能力，为信道估计与均衡提供了全新的解决方案，能够在复杂信道环境下实现更高精度的信道估计和更低的误码率。本文将深入探讨基于深度学习的OFDM+QPSK链路信道估计与均衡算法，通过仿真对比LS、MMSE、LMMSE等传统算法与深度学习算法的误码率性能，剖析深度学习在信道估计与均衡中的技术优势与实现逻辑。

一、核心基础：OFDM+QPSK链路与传统信道估计算法解析

（一）OFDM+QPSK链路的基本原理

OFDM技术的核心思想是将高速数据流分解为多个低速数据流，通过多个正交的子载波并行传输，从而有效对抗多径衰落。具体而言，发送端将基带信号经过QPSK调制后，通过逆离散傅里叶变换（IDFT）将时域信号转换为频域信号，添加循环前缀（CP）以消除子载波间干扰（ICI），最后经数模转换和射频调制后发送；接收端接收信号后，先进行射频解调为数模转换，去除循环前缀，通过离散傅里叶变换（DFT）将频域信号转换为时域信号，再基于信道估计结果进行均衡处理，最终完成QPSK解调，恢复原始数据。

QPSK调制则通过将两个二进制比特映射为一个四进制符号，每个符号对应相位平面上的四个相位点（0°、90°、180°、270°），实现了2bit/s/Hz的频谱效率。在OFDM+QPSK链路中，QPSK调制的符号被分配到各个OFDM子载波上进行传输，既保证了频谱效率，又降低了单个子载波上的符号速率，减少了多径衰落的影响。

（二）传统信道估计算法：LS、MMSE与LMMSE

信道估计的核心目标是根据接收端的已知训练序列或导频信号，精准估计出信道的冲激响应或频率响应。传统的信道估计算法主要包括LS、MMSE和LMMSE，其核心原理与优缺点如下：

1. 最小二乘（LS）算法：LS算法是最基础的信道估计算法，其核心思想是通过最小化接收信号与估计信号之间的平方误差来求解信道估计值。该算法无需已知信道的统计信息，实现简单、计算复杂度低，但其估计精度受噪声影响较大，在低信噪比环境下性能较差，且未利用信道的相关性特征，存在估计误差较大的问题。

2. 最小均方误差（MMSE）算法：MMSE算法以估计值与真实信道值之间的均方误差最小为目标，在估计过程中利用了信道的统计信息（如信道协方差矩阵）和噪声功率信息。相较于LS算法，MMSE算法的估计精度更高，抗噪声能力更强，但需要已知信道的先验统计信息，且计算复杂度较高，在信道时变较快的场景下，信道统计信息难以实时更新，会导致算法性能下降。

3. 线性最小均方误差（LMMSE）算法：LMMSE算法是MMSE算法的线性近似，通过将估计问题转化为线性优化问题，降低了计算复杂度。该算法同样利用了信道的统计信息，估计精度优于LS算法，且计算复杂度低于MMSE算法，是传统信道估计算法中性能与复杂度的较好折中。但在复杂时变信道环境下，LMMSE算法的估计精度仍受限于信道统计信息的准确性，难以满足高性能通信需求。

二、深度学习赋能：信道估计与均衡的技术路径

（一）深度学习在信道估计中的核心优势

相较于传统信道估计算法，深度学习技术在OFDM+QPSK链路的信道估计与均衡中具有三大核心优势：一是强大的非线性拟合能力。无线信道的时变、多径特性具有强烈的非线性，传统线性算法难以精准建模，而深度学习模型（如神经网络）能够通过多层非线性变换，精准拟合信道的非线性特征，提升信道估计精度；二是自适应学习能力。深度学习模型能够通过大量数据训练，自适应学习不同信道环境下的特征，无需手动设计信道模型或依赖先验统计信息，适用于复杂多变的无线信道环境；三是端到端优化能力。深度学习可以构建端到端的信道估计与均衡模型，将信道估计与均衡过程融合为一个整体进行优化，避免了传统算法中分步处理导致的误差累积，进一步提升链路性能。

（二）基于深度学习的信道估计与均衡模型设计

本文设计的基于深度学习的信道估计与均衡模型采用“卷积神经网络（CNN）+全连接神经网络（FCN）”的混合架构，实现从接收信号到原始数据的端到端恢复，模型结构主要分为特征提取层、信道估计层和均衡解调层三部分：

1. 特征提取层：采用CNN网络作为特征提取层，接收端的OFDM+QPSK信号经DFT转换后，输入至CNN网络。CNN网络通过卷积核的滑动卷积操作，能够自动提取接收信号中的信道特征（如多径衰落特征、噪声特征），并将其转化为高维特征向量，为后续的信道估计提供高质量的特征输入。

2. 信道估计层：将特征提取层输出的高维特征向量输入至FCN网络，通过多层全连接层的非线性变换，输出信道频率响应的估计值。为提升估计精度，在FCN网络中引入dropout层和批量归一化（BN）层，dropout层可防止模型过拟合，BN层则能加速模型收敛，提升模型的泛化能力。

3. 均衡解调层：基于信道估计层输出的信道频率响应估计值，构建均衡器对失真信号进行补偿，然后通过QPSK解调模块将补偿后的信号映射为二进制数据，完成原始数据的恢复。同时，将解调后的二进制数据与原始发送数据的误差作为损失函数，反向传播至整个深度学习模型，对模型参数进行迭代优化，直至模型收敛。

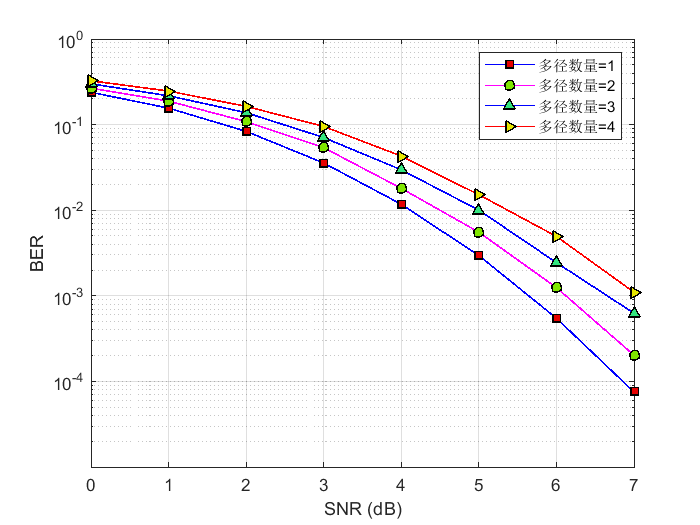

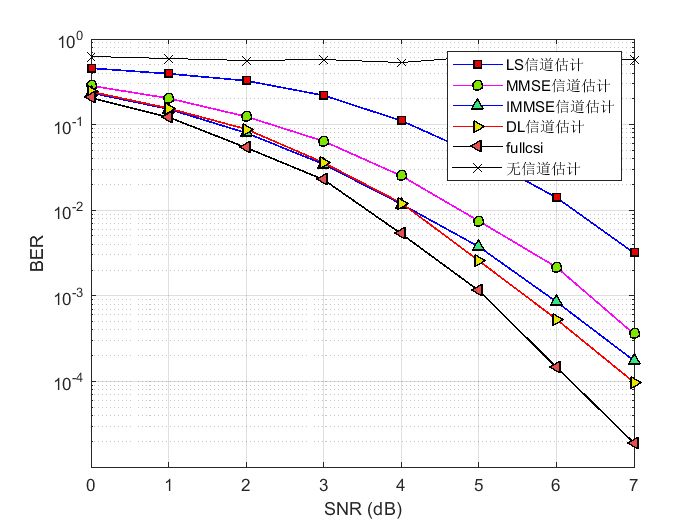

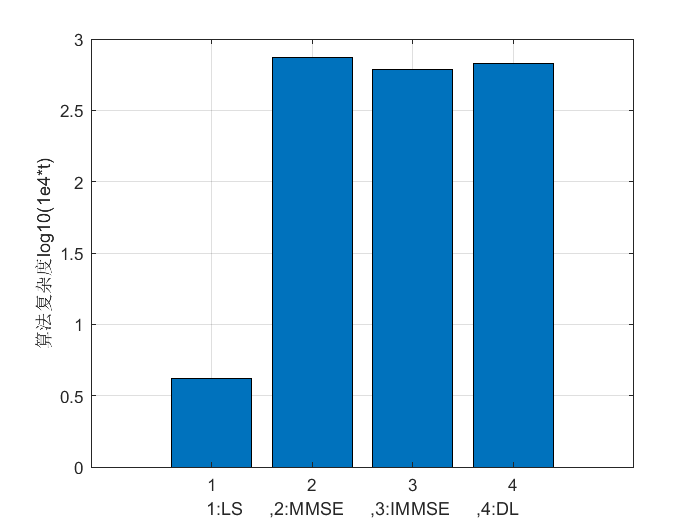

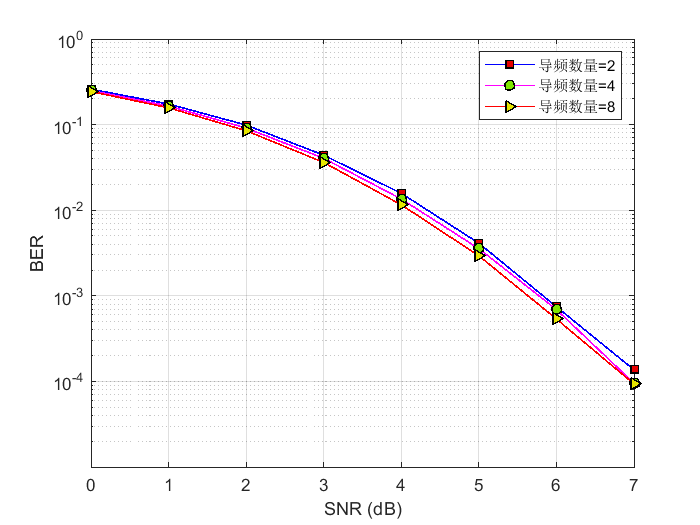

⛳️ 运行结果

📣 部分代码

🔗 参考文献

[1]张玉婷.基于导频的OFDM信道估计算法研究[D].太原理工大学[2025-12-17].DOI:CNKI:CDMD:2.2010.143257.
