🔥 内容介绍
在自动驾驶、无人机飞行、船舶航行、航空航天等领域，精准、稳定的定位与导航是保障系统安全可靠运行的核心前提。当前主流的导航系统主要分为全球卫星导航系统（如GPS）和惯性导航系统（INS）两大类，但单一导航系统在复杂应用场景中均存在明显短板，难以满足高精度导航需求。
GPS导航系统通过接收卫星信号实现定位，具有定位精度高、无累积误差的优势，但易受外界环境干扰——在城市高楼密集区、隧道、森林、峡谷等场景中，卫星信号易被遮挡或反射，导致定位中断或精度骤降；惯性导航系统（INS）基于惯性测量单元（IMU）的加速度计和陀螺仪，通过积分运算获取位置、速度和姿态信息，具有完全自主、不受外界干扰、输出频率高的特点，但存在累积误差问题，随着时间推移，定位精度会逐渐劣化。
为突破单一导航系统的局限，GPS-INS组合导航系统应运而生。其核心思路是通过数据融合技术，将GPS的高精度绝对定位信息与INS的高频率自主导航信息有机结合，实现“优势互补、缺陷互抵”。而卡尔曼滤波（Kalman Filter, KF）作为一种最优线性估计方法，凭借其强大的噪声抑制和状态估计能力，成为GPS-INS组合导航系统中数据融合的核心算法，能有效提升导航系统的定位精度、稳定性和抗干扰能力。
核心理论解析：卡尔曼滤波与GPS-INS组合导航的适配逻辑
GPS-INS组合导航系统的核心是通过卡尔曼滤波实现两种导航数据的精准融合，其本质是利用卡尔曼滤波对GPS和INS的测量噪声进行抑制，同时修正INS的累积误差，输出最优的导航状态估计值。本节将从卡尔曼滤波核心原理、GPS与INS的互补特性、组合导航融合逻辑三个层面解析适配机制。
卡尔曼滤波核心原理：最优线性状态估计框架
卡尔曼滤波是一种基于最小均方误差准则的递归滤波算法，核心功能是在存在噪声的动态系统中，通过对系统状态的预测与更新，实现对真实状态的最优估计。其算法流程遵循“预测-更新”的递归迭代逻辑，主要包括两个核心阶段：
一是预测阶段：基于系统的前一时刻状态估计值和系统动力学模型，预测当前时刻的系统状态估计值（先验估计），同时预测系统状态的误差协方差矩阵，表征先验估计的不确定性；二是更新阶段：结合当前时刻的观测数据（如GPS定位数据），计算卡尔曼增益（权衡先验估计与观测数据的可靠性），并利用卡尔曼增益对先验估计进行修正，得到当前时刻的最优状态估计值（后验估计），同时更新误差协方差矩阵，为下一时刻的预测做准备。
卡尔曼滤波的优势在于：一是递归性，无需存储历史数据，计算效率高，适配实时导航需求；二是最优性，在噪声为高斯白噪声的假设下，能得到系统状态的最小均方误差估计；三是适应性强，可灵活适配不同动态特性的系统，通过调整系统模型和噪声参数优化估计效果。
GPS与INS的互补特性：组合导航的基础
GPS与INS的特性互补性是组合导航系统实现优势融合的核心基础，具体体现在三个维度：
1. 定位精度互补：GPS能提供高精度的绝对定位信息，可用于修正INS的累积误差；INS能提供高频率的相对导航信息，可在GPS信号中断时，维持短时间内的精准导航，避免定位中断；
2. 抗干扰能力互补：GPS受外界环境干扰大，但无累积误差；INS完全自主，抗干扰能力强，但存在累积误差，二者结合可提升系统在复杂环境下的稳定性；
3. 输出频率互补：GPS的输出频率较低（通常为1-10Hz），难以满足高速运动载体的实时导航需求；INS的输出频率极高（通常为100-1000Hz），可弥补GPS输出频率的不足，提升系统的动态响应能力。
GPS-INS组合导航的融合逻辑：卡尔曼滤波的核心作用
GPS-INS组合导航系统通过卡尔曼滤波实现数据融合的核心逻辑是：将INS作为主导航系统，提供高频率的导航状态（位置、速度、姿态）输出；将GPS作为辅助导航系统，提供高精度的位置和速度观测数据；通过卡尔曼滤波利用GPS的观测数据修正INS的累积误差，同时抑制GPS观测数据中的噪声，最终输出兼顾高频率和高精度的导航结果。
具体而言，卡尔曼滤波在组合导航中的核心作用包括：① 误差估计，精准估计INS的累积误差（如位置误差、速度误差、姿态误差、IMU器件误差）；② 误差修正，利用估计出的误差对INS的导航输出进行实时修正，消除累积误差影响；③ 噪声抑制，对GPS的观测噪声和INS的测量噪声进行滤波处理，提升导航数据的稳定性；④ 无缝切换，在GPS信号中断时，卡尔曼滤波可基于INS的历史数据和系统模型，继续输出可靠的导航估计值，实现GPS与INS的无缝切换。
基于卡尔曼滤波的GPS-INS组合导航系统构建
基于卡尔曼滤波的GPS-INS组合导航系统的构建核心逻辑是“系统建模-数据预处理-卡尔曼滤波融合-导航输出”，实现从原始传感器数据到精准导航结果的全流程自动化处理。具体可分为五个关键步骤：
步骤一：系统建模与参数定义
系统建模是组合导航系统构建的基础，核心是定义系统的状态方程和观测方程，明确系统参数和噪声特性：
1. 状态方程构建：以INS的误差作为系统状态变量，包括位置误差（东向、北向、天向）、速度误差（东向、北向、天向）、姿态误差（横滚角、俯仰角、航向角）、IMU器件误差（加速度计零偏、陀螺仪零偏）。基于INS的误差传播模型，建立系统状态方程，描述系统状态随时间的演化规律；
2. 观测方程构建：以GPS与INS的导航输出差值作为观测变量，如位置差值（GPS位置-INS位置）、速度差值（GPS速度-INS速度）。建立观测方程，描述观测变量与系统状态变量之间的线性关系；
3. 噪声参数定义：通过实验测试或理论分析，确定系统过程噪声（如IMU测量噪声）和观测噪声（如GPS观测噪声）的方差矩阵，为卡尔曼滤波的参数设置提供依据。
步骤二：传感器数据采集与预处理
通过GPS接收机和INS的IMU传感器同步采集导航数据，包括GPS的位置、速度数据和IMU的加速度、角速度数据。由于GPS与INS的输出频率、时间戳存在差异，需进行数据预处理：
1. 时间同步：采用时间戳对齐的方式，将GPS和INS的数据统一到同一时间基准下，避免因时间差导致的融合误差；
2. 数据重采样：将低频率的GPS数据通过插值方法提升至与INS相同的输出频率（如100Hz），确保两种数据的输出频率一致，便于后续融合处理；
3. 异常值剔除：采用3σ准则或滑动窗口滤波方法，剔除GPS和INS数据中的异常值（如GPS信号受干扰导致的跳变数据），提升数据质量。
步骤三：卡尔曼滤波初始化
在系统启动阶段，对卡尔曼滤波进行初始化设置，为后续迭代计算奠定基础：① 状态初始值初始化，通常将系统状态变量的初始值设为0（假设初始时刻INS无误差）；② 误差协方差矩阵初始化，根据系统噪声特性和初始不确定性，设置初始误差协方差矩阵，通常采用对角矩阵形式，对角元素为各状态变量初始误差的方差；③ 观测噪声方差矩阵和过程噪声方差矩阵初始化，基于步骤一确定的噪声参数完成设置。
步骤四：卡尔曼滤波迭代融合
基于预处理后的GPS和INS数据，执行卡尔曼滤波的“预测-更新”迭代流程，实现数据融合：
1. 预测阶段：利用INS的IMU数据和系统状态方程，预测当前时刻的系统状态先验估计值和误差协方差矩阵；
2. 更新阶段：计算GPS观测数据与INS预测数据的差值（观测残差），基于观测方程和观测残差计算卡尔曼增益；利用卡尔曼增益对状态先验估计值进行修正，得到状态后验估计值（即INS的误差估计值）；更新误差协方差矩阵；
3. 误差修正：将卡尔曼滤波估计出的INS误差值反向修正INS的原始导航输出（位置、速度、姿态），得到修正后的INS导航数据。

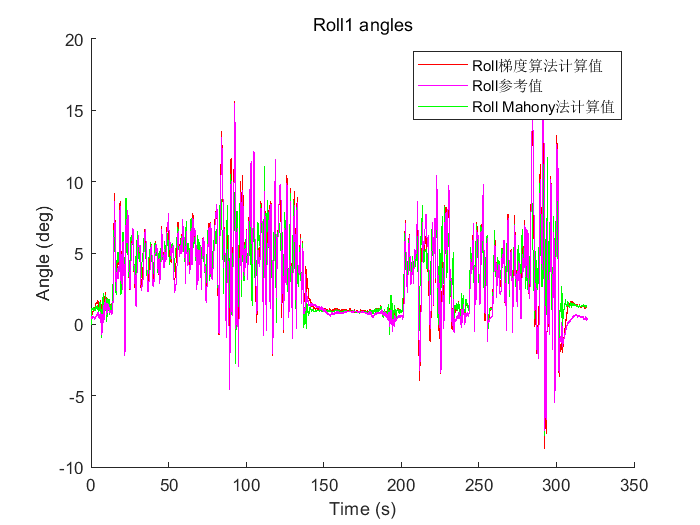

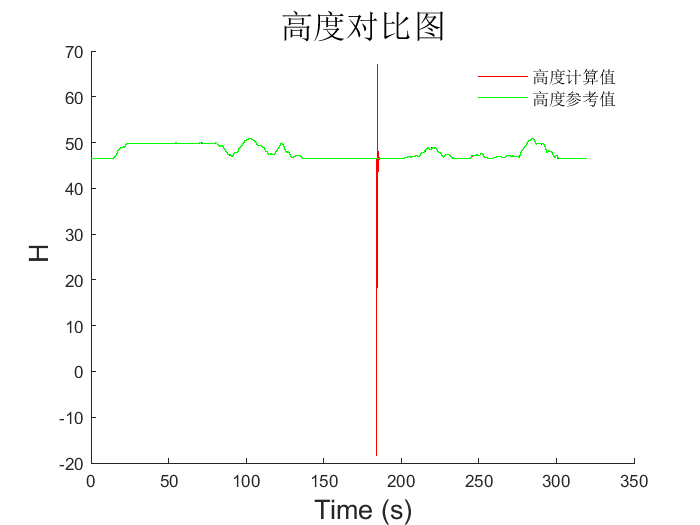

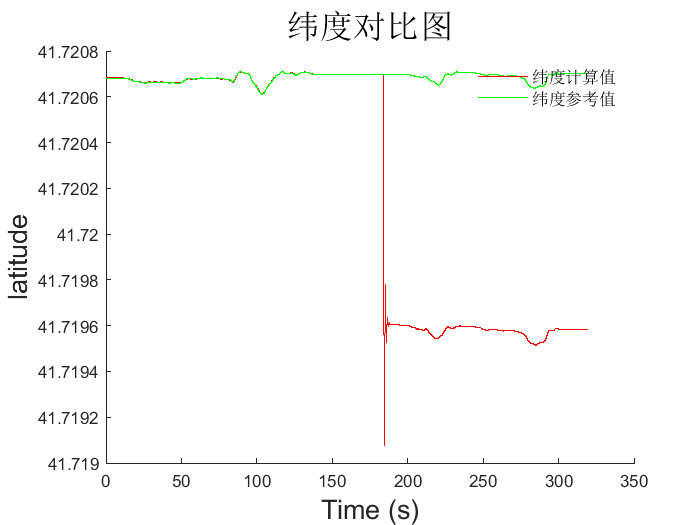

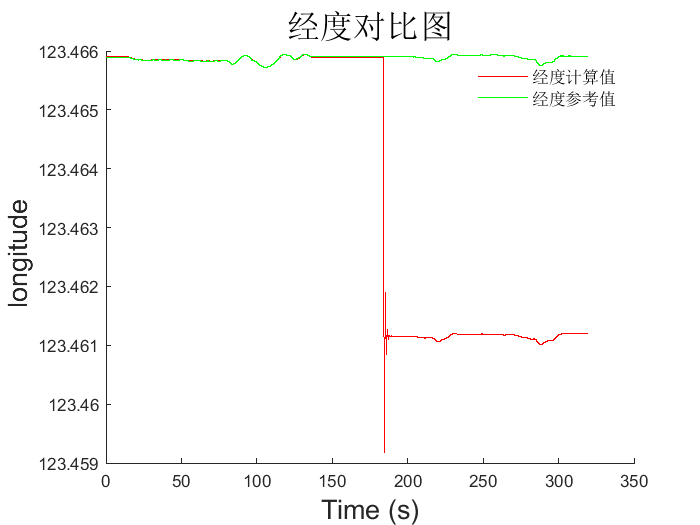

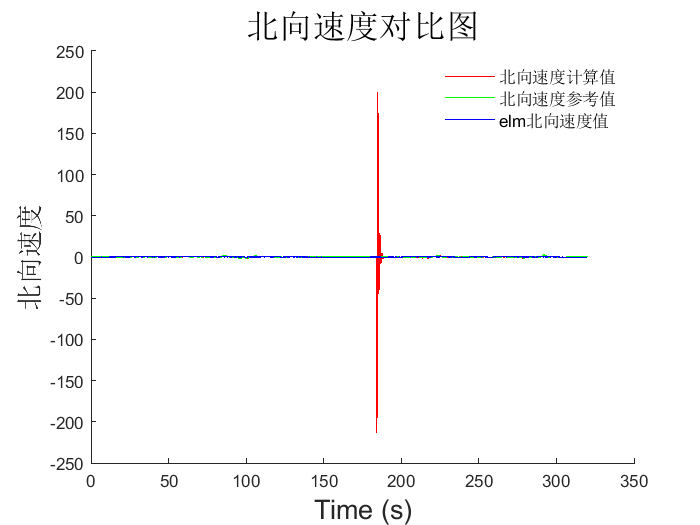

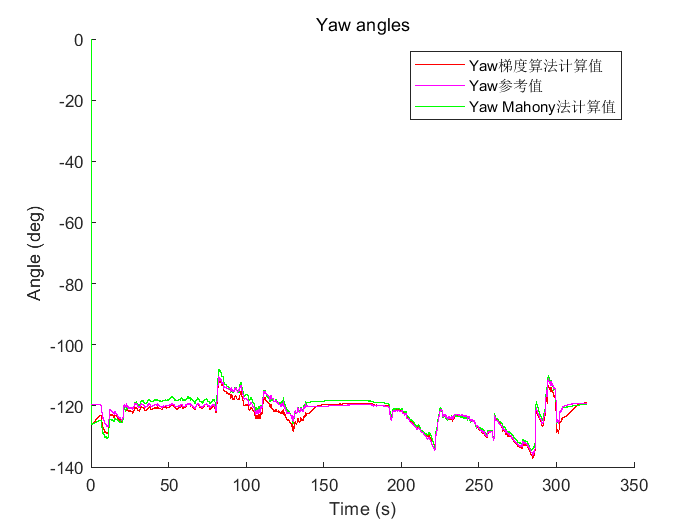

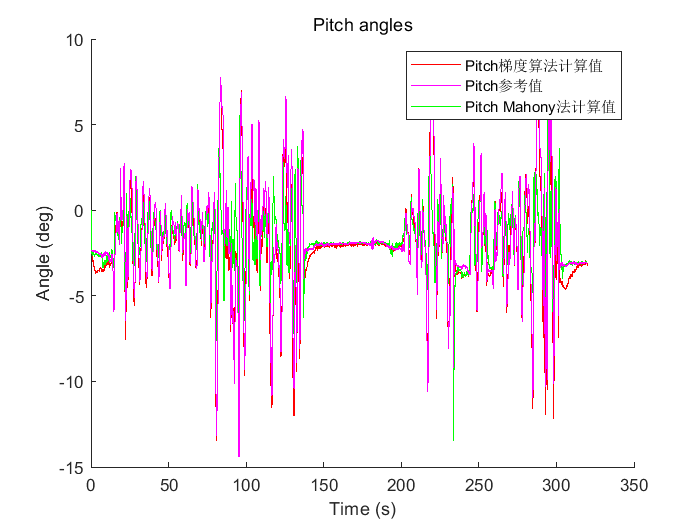

⛳️ 运行结果
📣 部分代码
rometer / norm(Accelerometer); % normalise magnitude
% Normalise magnetometer measurement
if(norm(Magnetometer) == 0), return; end % handle NaN
Magnetometer = Magnetometer / norm(Magnetometer); % normalise magnitude
% Reference direction of Earth's magnetic feild
h = quaternProd(q, quaternProd([0 Magnetometer], quaternConj(q)));
b = [0 norm([h(2) h(3)]) 0 h(4)];
% Gradient decent algorithm corrective step
F = [-2*(q(2)*q(4) - q(1)*q(3)) - Accelerometer(1)
-2*(q(1)*q(2) + q(3)*q(4)) - Accelerometer(2)
-2*(0.5 - q(2)^2 - q(3)^2) - Accelerometer(3)
((2*b(2)*(0.5 - q(3)^2 - q(4)^2) + 2*b(4)*(q(2)*q(4) - q(1)*q(3))) - Magnetometer(1))
((2*b(2)*(q(2)*q(3) - q(1)*q(4)) + 2*b(4)*(q(1)*q(2) + q(3)*q(4))) - Magnetometer(2))
((2*b(2)*(q(1)*q(3) + q(2)*q(4)) + 2*b(4)*(0.5 - q(2)^2 - q(3)^2)) - Magnetometer(3))];
J = [2*q(3), -2*q(4), 2*q(1), -2*q(2)
-2*q(2), -2*q(1), -2*q(4), -2*q(3)
0, 4*q(2), 4*q(3), 0
-2*b(4)*q(3), 2*b(4)*q(4), -4*b(2)*q(3)-2*b(4)*q(1), -4*b(2)*q(4)+2*b(4)*q(2)
-2*b(2)*q(4)+2*b(4)*q(2), 2*b(2)*q(3)+2*b(4)*q(1), 2*b(2)*q(2)+2*b(4)*q(4), -2*b(2)*q(1)+2*b(4)*q(3)
2*b(2)*q(3), 2*b(2)*q(4)-4*b(4)*q(2), 2*b(2)*q(1)-4*b(4)*q(3), 2*b(2)*q(2)];
step = (J'*F);
step = step / norm(step); % normalise step ma
🔗 参考文献
🎈 部分理论引用网络文献，若有侵权联系博主删除
