一、引言：带障碍物3D路径规划的核心挑战与RRT算法的适配价值

在航空航天、无人系统、精密制造等领域，带障碍物的3D路径规划是保障作业安全与效率的关键技术。这类场景中，运动主体（如无人机、机械臂、AGV）需在复杂3D约束空间内，从起点精准抵达目标点，全程规避固定或动态障碍物（如机械副轴、设备外壳、建筑结构、地形障碍等）。传统路径规划方法（如人工示教、几何规划、A*算法）在高维3D空间中存在适应性差、搜索效率低、易遗漏碰撞风险等问题，难以满足复杂约束场景的高精度需求。

快速扩展随机树（RRT）算法凭借其无需预先构建全局环境地图、对高维空间适应性强、搜索效率高的核心优势，成为求解带障碍物3D路径规划问题的理想方案。其核心逻辑是通过随机采样逐步扩展搜索树，高效探索复杂3D约束空间，快速找到从起点到目标的可行路径。本文将聚焦RRT算法求解带障碍物3D路径规划的核心逻辑与工程实现细节，从空间建模、算法优化、碰撞检测到全流程落地，完整拆解求解链路，为不同场景的工程应用提供可复用的实现思路。

二、核心基础：3D路径规划的空间建模与障碍物表征

（一）3D运动空间建模：构型空间（C空间）的核心逻辑

3D路径规划的核心前提是准确构建运动空间模型，相较于直接使用笛卡尔空间（x, y, z）描述位置，构型空间（C空间）建模更能适配复杂运动主体的路径求解需求。C空间通过运动主体的自由度参数描述其空间状态，能将“运动主体与障碍物的碰撞”转化为“C空间中点与障碍物区域的相交”，大幅简化碰撞检测逻辑。

对于n自由度运动主体（如6自由度机械臂、6自由度无人机），其C空间构型可表示为n维向量q = [q₁, q₂, ..., qₙ]ᵀ，其中qᵢ（i=1,2,...,n）为第i个自由度的参数（如机械臂关节角度、无人机姿态角与位置坐标）。工程实现中，需先明确各自由度的运动极限（如qᵢ∈[qᵢₘᵢₙ, qᵢₘₐₓ]），避免规划出超出物理约束的构型，确保路径的可行性。

同时，需建立C空间与笛卡尔空间的映射关系（正运动学模型），实现“构型参数→实际空间位姿”的精准转换。例如，机械臂场景可通过D-H参数法构建齐次变换矩阵，无人机场景可通过姿态矩阵完成坐标转换；工程落地时，可借助成熟工具库（如ROS中的KDL/Trac_IK、无人机领域的PX4运动学库）快速实现映射关系求解，减少重复开发成本。

（二）障碍物建模：3D约束环境的精准表征方法

带障碍物3D路径规划的核心约束是环境中的障碍物，需将其精准建模并融入路径求解的碰撞检测环节。工程中需根据障碍物的形状复杂度，选择适配的建模方式，确保精度与效率的平衡：

1. 几何primitive建模：适用于形状规则的障碍物（如圆柱形机械副轴、长方体设备外壳、球形防护装置、平面地形等）。通过几何primitive（圆柱、长方体、球体、平面等）表征障碍物，例如：将直径d、长度L的圆柱障碍物定义为“轴线起点/终点坐标+半径”；将长方体障碍物定义为“最小/最大顶点坐标”。这种方式计算效率高、实时性强，适合简单3D约束环境（如标准化工厂、室内仓储）。

2. 点云/网格建模：适用于形状不规则的复杂障碍物（如异形机械结构、自然地形、建筑废墟等）。通过3D扫描技术（激光扫描、结构光扫描、摄影测量）获取障碍物的点云数据，再通过网格化处理（如Voxel Grid下采样、泊松重建、Alpha Shapes）生成高精度网格模型。工程中可利用PCL（点云库）完成点云预处理与建模，将其导入路径规划环境作为碰撞检测依据。该方式建模精度高，但计算量较大，需结合优化算法（如下采样、区域分割）提升效率。

关键注意事项：无论采用哪种建模方式，必须将障碍物模型与运动主体的运动空间统一到同一世界坐标系中，避免因坐标偏差导致碰撞检测失效；同时，需对运动主体自身结构（如机械臂连杆、无人机机翼）进行建模，规避自碰撞风险（如机械臂连杆互撞、无人机机身与螺旋桨干涉）。

三、核心求解：RRT算法求解带障碍物3D路径的原理与优化

（一）基础RRT算法原理：3D空间的随机搜索逻辑

RRT算法的核心思想是通过随机采样逐步构建以起点为根节点的搜索树，在探索3D空间的同时规避障碍物，最终与目标区域连通形成可行路径。其适配带障碍物3D路径规划的基本流程如下：

1. 初始化：定义3D构型空间C，设定起点构型qₛₜₐᵣₜ、目标构型q₉ₒₐₗ，初始化搜索树T（仅包含根节点qₛₜₐᵣₜ），设置目标区域阈值ε（判断节点是否抵达目标的距离阈值）；

2. 随机采样：在C空间中随机生成一个采样点qᵣₐₙ₉ₑ；

3. 最近邻搜索：在搜索树T中找到与qᵣₐₙ₉ₑ距离最近的节点qₙₑₐᵣ；

4. 节点扩展：从qₙₑₐᵣ向qᵣₐₙ₉ₑ方向扩展一个步长（工程中需根据机械臂运动精度和规划效率设定，如0.05rad），生成新节点qₙₑw；

5. 碰撞检测：判断qₙₑₐᵣ到qₙₑw的路径段是否与障碍物碰撞，若无碰撞则将qₙₑw加入搜索树T，并记录其父节点为qₙₑₐᵣ；

6. 终止判断：若新节点qₙₑw与目标构型q₉ₒₐₗ的距离小于设定阈值（如0.1rad），则认为搜索成功，通过回溯父节点得到从qₛₜₐᵣₜ到q₉ₒₐₗ的路径；否则返回步骤2，重复迭代。

（二）面向3D机械臂的RRT算法工程适配

基础RRT算法在带障碍物的3D路径规划中存在搜索效率低、路径平滑性差、易陷入局部最优等问题，需结合3D空间特性与障碍物约束进行针对性优化，提升求解性能：

1. 目标偏向采样优化：针对3D空间随机采样的盲目性，引入“目标偏向采样”策略。每次采样时，以预设概率（如20%-30%）直接采样目标构型q₉ₒₐₗ，其余概率在C空间内随机采样。该策略能引导搜索树快速向目标区域扩展，大幅减少无效探索，提升3D复杂环境下的搜索效率。

2. 步长自适应调整：根据采样点qᵣₐₙ₉ₑ与最近邻节点qₙₑₐᵣ的距离动态调整扩展步长。若距离较远，采用设定的最大步长扩展；若距离较近，则以实际距离为步长扩展，避免因步长过大导致碰撞风险增加，或步长过小导致规划效率降低。

3. 距离度量选择：3D机械臂的C空间为高维空间，需选择合适的距离度量方式判断节点间的相似度。工程中常用加权欧氏距离，即根据各关节对末端执行器位姿的影响权重，计算两个构型向量的加权欧氏距离，确保距离度量能准确反映构型间的运动差异。

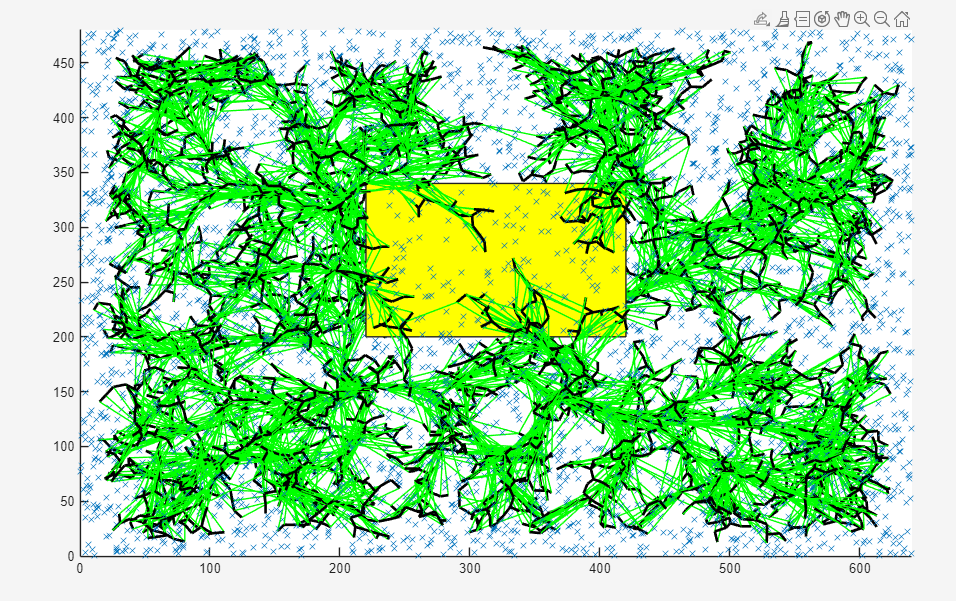

⛳️ 运行结果
