一、引言：3D机械臂路径规划的工程痛点与RRT算法的适配性
在精密制造、自动化装配等工业场景中，3D机械臂（主轴）的路径规划是保障作业精度与安全的核心环节。这类场景中，机械臂往往需要在含固定障碍物（如副轴、设备外壳、工装夹具等）的约束空间内运动，从初始构型精准抵达目标构型，且全程需避免碰撞。传统路径规划方法（如人工示教、几何规划）在复杂3D约束环境中存在适应性差、规划效率低、易遗漏碰撞风险等问题，难以满足高精度自动化生产的需求。
快速扩展随机树（RRT）算法凭借其无需预先构建环境地图、对高维空间适应性强、搜索效率高的特点，成为解决3D机械臂路径规划问题的理想方案。其核心优势在于通过随机采样逐步扩展搜索树，能快速探索复杂约束空间，找到从起点到目标的可行路径。本文将聚焦RRT算法在3D机械臂路径规划中的工程实现细节，重点拆解在副轴、外壳等固定障碍物约束下的无碰撞路径搜索全流程，为工程落地提供可参考的实现思路。
二、核心基础：3D机械臂构型建模与约束环境建模
（一）3D机械臂（主轴）构型建模
路径规划的前提是准确描述机械臂的空间构型。3D机械臂（主轴）的构型通常采用关节角度空间（构型空间，C空间）进行建模，而非直接使用笛卡尔空间坐标。这是因为机械臂的运动由各关节的转动或移动驱动，不同关节角度组合对应唯一的末端执行器位姿，且碰撞检测在C空间中更易精准判断。
假设所研究的3D机械臂为n自由度串联机械臂（主轴），其构型可表示为n维向量q = [q₁, q₂, ..., qₙ]ᵀ，其中qᵢ（i=1,2,...,n）为第i个关节的角度（转动关节）或位移（移动关节）。工程实现中，需先明确各关节的运动范围（如qᵢ∈[qᵢₘᵢₙ, qᵢₘₐₓ]），避免规划出超出机械臂物理极限的构型。
此外，需通过正运动学模型建立构型空间与笛卡尔空间的映射关系。常用的正运动学求解方法为D-H参数法，通过定义各关节的连杆长度、扭转角、偏距和关节角，构建齐次变换矩阵，最终计算出末端执行器在世界坐标系中的位姿（x, y, z, α, β, γ）。工程落地时，可基于机器人操作系统（如ROS）中的运动学库（如KDL、Trac_IK）快速实现正运动学求解，减少重复开发。
（二）约束环境建模：固定障碍物的精准表征
约束环境的核心是副轴、外壳等固定障碍物，需将其精准建模并融入路径规划的碰撞检测环节。工程中常用的建模方式有两种，可根据障碍物复杂度选择：
1. 几何primitive建模：对于形状规则的障碍物（如圆柱形副轴、长方体外壳），可直接用几何primitive（圆柱、长方体、球体等）表征。例如，将直径为d、长度为L的副轴建模为圆柱，定义其轴线在世界坐标系中的起点、终点坐标及半径；将外壳建模为长方体，定义其最小和最大顶点坐标。这种方式计算效率高，适合简单约束环境。
2. 点云/网格建模：对于形状不规则的复杂障碍物，可通过3D扫描（如激光扫描、结构光扫描）获取其点云数据，再通过网格化处理（如Voxel Grid下采样、泊松重建）生成网格模型。工程中可利用PCL（点云库）完成点云的预处理与建模，将其导入路径规划环境中作为碰撞检测的依据。这种方式建模精度高，但计算量较大，需结合优化算法提升效率。
无论采用哪种建模方式，最终都需将障碍物模型转换到与机械臂一致的世界坐标系中，确保碰撞检测的准确性。同时，需对机械臂自身的连杆、关节等部件进行建模，避免路径规划中出现机械臂自碰撞（如主轴与自身连杆碰撞）的情况。
三、核心算法：RRT算法的原理与工程适配优化

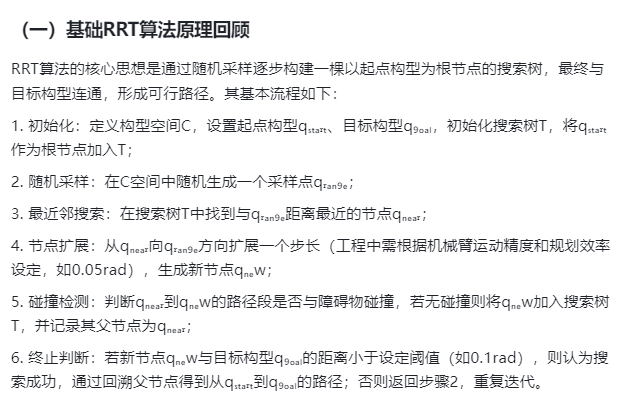

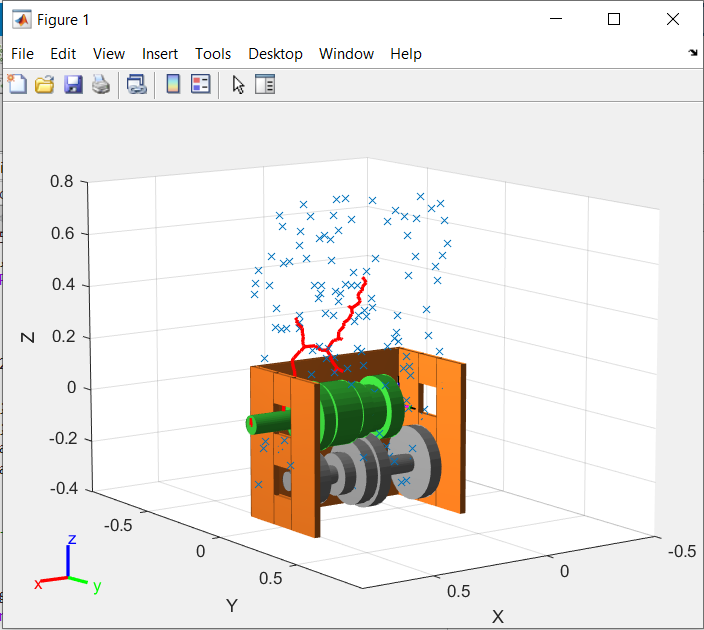

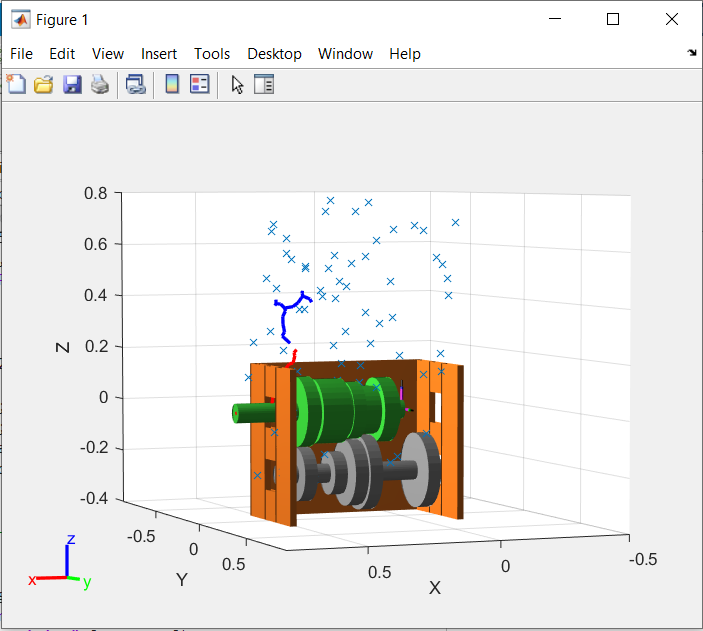

⛳️ 运行结果
📣 部分代码
classdef node
properties
q
parent
% children
end
methods
function obj = node(q)
obj.q = q;
obj.parent = -1;
% obj.children = [];
end
end
end
%
% % Add parent node information
% % Add costs for the node
% properties
% pose
% end
% methods
% function obj = node(pose)
% obj.pose = pose;
% end
% function distance = dist(obj,pose2)
% distance = sqrt((obj.pose(1)-pose2(1))^2+(obj.pose(2)-pose2(2))^2+(obj.pose(3)-pose2(3))^2);
% end
% end
