一、引言：无人艇编队控制的核心挑战与技术选型逻辑

在海洋探测、搜救救援、港口安防等实际水面航行场景中，多无人艇（USV）编队作业凭借高效协同、冗余容错的优势，成为替代单艇作业的核心方案。然而，实际水面环境存在风、浪、流等复杂干扰，且5艘欠驱动USV（仅具备前进、转向自由度，无横向推进能力）的动力学特性非线性强，加之编队需保持预设轨迹与队形，传统集中式控制因通信瓶颈、抗干扰能力弱等问题难以适配；单一路径跟踪算法又无法兼顾编队协同需求。

针对上述痛点，本文提出“数据驱动神经预测器+分布式通信网络+制导向量场（GVF）”的融合控制方案，实现5艘欠驱动USV的分布式路径跟踪与编队控制。该方案通过数据驱动模型补偿欠驱动动力学非线性与环境干扰，依托分布式通信网络实现艇间局部信息交互，借助GVF完成轨迹引导与编队构型约束，确保编队在复杂轨迹下稳定保持预设队形，更贴近实际水面航行的动态干扰场景。下文将系统拆解方案的核心原理、实现流程、关键技术及性能验证，为多USV编队工程落地提供技术参考。

二、核心基础：欠驱动USV建模与编队控制核心理论

（一）欠驱动USV动力学与运动学建模

欠驱动USV的核心特性是动力学约束（无横向推进力），其运动状态需通过前进速度与转向角间接调控，精准建模是控制实现的前提。结合实际水面航行场景，采用三自由度（ surge-纵荡、sway-横荡、yaw-艏摇）模型表征USV运动特性，动力学方程如下：

m₁₁ẋ₁ + m₁₂ẋ₂ + d₁₁x₁ + d₁₂x₂ = τ₁

m₂₁ẋ₁ + m₂₂ẋ₂ + d₂₁x₁ + d₂₂x₂ = 0

m₃₃ẋ₃ + d₃₃x₃ = τ₂

其中，x₁、x₂、x₃分别为纵荡速度、横荡速度、艏摇角速度；mᵢⱼ为惯性矩阵元素，dᵢⱼ为水动力阻尼系数（受航速、海况影响）；τ₁为推进力（控制输入1），τ₂为转艏力矩（控制输入2），横荡方向无直接控制输入（欠驱动约束）。

实际场景中，风、浪、流干扰会导致mᵢⱼ与dᵢⱼ动态变化，传统机理建模难以精准表征。因此，引入数据驱动神经预测器，基于USV航行实测数据（航速、转向角、位置、姿态及环境干扰数据），通过神经网络拟合动力学模型的非线性项与干扰项，实现对USV运动状态的精准预测，为控制决策提供依据。

（二）编队控制核心需求与预设构型

针对5艘欠驱动USV编队，预设两种典型实用构型：①菱形编队（1艘领航艇+4艘跟随艇，领航艇位于菱形顶点，跟随艇分布于其余三个顶点，适配探测覆盖场景）；②一字型编队（5艘USV沿轨迹方向等间距排列，适配搜救、巡逻场景）。核心控制需求包括：①轨迹跟踪精度：USV实际航迹与预设复杂轨迹（如“S”形、圆弧组合轨迹）的位置误差≤0.5m；②编队保持精度：相邻USV间距离误差≤0.3m，角度误差≤5°；③抗干扰鲁棒性：在3级海况（风速≤6.7m/s，波高≤1.25m）下，仍能稳定保持编队与跟踪轨迹。

（三）分布式通信网络与信息交互逻辑

分布式控制的核心是艇间局部信息交互，无需中心节点统筹，提升系统容错性与扩展性。5艘USV采用无向通信拓扑（如“领航艇-跟随艇”星型拓扑+跟随艇间相邻通信的混合拓扑），通信网络基于水声通信模块+无线局域网（近岸场景）实现，信息交互内容包括：自身位置、姿态、航速及预设编队构型参数（相对距离、相对角度）。

为降低通信延迟与带宽占用，采用“事件触发通信机制”：仅当USV的位置误差或编队构型误差超过预设阈值（如0.2m、3°）时，才向相邻USV发送信息；否则保持静默。同时，引入信息融合算法，对相邻USV发送的冗余信息进行加权融合，提升信息可靠性，避免单一节点数据异常导致的控制失效。

三、核心方案：融合数据驱动与GVF的分布式控制架构

本方案采用“分层控制”架构，从上至下分为“轨迹规划层-编队构型约束层-运动控制层”，各层通过数据驱动神经预测器与分布式通信网络实现协同，核心逻辑为：轨迹规划层生成复杂任务轨迹；编队构型约束层基于GVF将轨迹跟踪与编队保持需求转化为各USV的期望姿态与速度；运动控制层通过数据驱动预测与反馈调节，输出推进力与转艏力矩控制指令。具体实现流程如下：

（一）层1：复杂任务轨迹生成

结合实际水面作业需求，生成非结构化复杂轨迹（如规避障碍物的折线+圆弧组合轨迹、沿指定区域边界的巡航轨迹）。轨迹表示采用B样条曲线，通过关键路径点插值生成平滑连续的轨迹曲线，确保USV航行过程中速度、加速度连续，避免急加减速与大幅转向。同时，轨迹需预留安全冗余（如与障碍物距离≥2m），适配实际航行的避障需求。

（二）层2：GVF制导向量场构建与编队约束融合

制导向量场（GVF）的核心作用是将“轨迹跟踪”与“编队保持”的双重需求转化为各USV的局部导向向量，实现无碰撞协同运动。构建过程分为两步：

1. 轨迹跟踪导向向量生成：针对预设复杂轨迹，定义轨迹切线方向为跟踪导向方向，同时引入轨迹法向偏差反馈，当USV偏离轨迹时，生成指向轨迹的修正向量，确保跟踪收敛性。导向向量的大小与USV当前航速、偏离误差正相关，误差越大，导向向量越大，修正速度越快。

2. 编队构型约束向量融合：基于预设编队构型（如菱形、一字型），计算各跟随艇相对于领航艇（或相邻艇）的期望相对位置与姿态，生成编队约束向量。例如，菱形编队中，跟随艇1的期望相对位置为领航艇前方5m、左侧3m，据此生成指向期望位置的约束向量。将轨迹跟踪导向向量与编队约束向量进行加权融合（跟踪优先级高于编队保持，权重比设为7:3），得到最终的GVF导向向量，作为各USV的运动引导目标。

（三）层3：数据驱动神经预测器设计与控制指令生成

数据驱动神经预测器是补偿欠驱动非线性与环境干扰的核心，采用“BP神经网络+LSTM”混合模型，输入为：USV当前位置、姿态、航速、控制输入（推进力、转艏力矩）及环境干扰估计值（风速、波高）；输出为未来0.5s内的USV运动状态预测值（位置、姿态、速度）。模型训练数据来源于USV在不同海况下的实航测试数据（涵盖风、浪、流干扰场景），通过梯度下降算法优化网络参数，确保预测误差≤0.1m（位置）、≤0.5°（姿态）。

控制指令生成采用“预测前馈+反馈调节”策略：①前馈控制：基于数据驱动预测器输出的未来运动状态，结合GVF导向向量，提前生成推进力与转艏力矩的前馈指令，补偿非线性与干扰；②反馈调节：采集USV实际运动状态与GVF期望状态的误差，通过PID控制器生成反馈调节指令，修正前馈误差，确保控制精度。最终控制指令为前馈指令与反馈指令的叠加，输出至USV推进系统与转向系统。

（四）层4：分布式通信与协同决策

各USV通过分布式通信网络交互自身状态与GVF导向向量信息，无需中心节点统一决策。领航艇负责生成并广播预设轨迹与编队构型参数；跟随艇接收领航艇信息与相邻跟随艇信息，动态更新自身的GVF导向向量与控制指令。当某艘USV通信中断时，自动切换为“自主跟踪+局部编队保持”模式，基于已接收的历史信息与自身传感器数据继续作业，提升系统容错性。

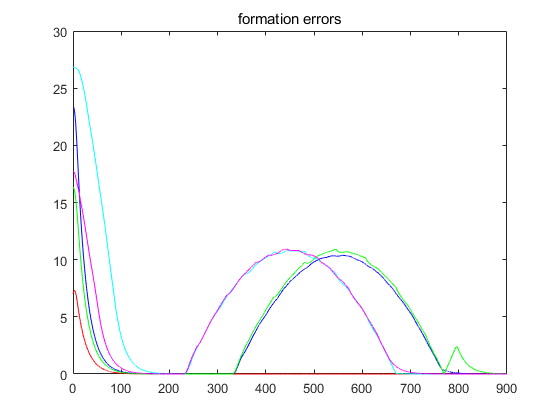

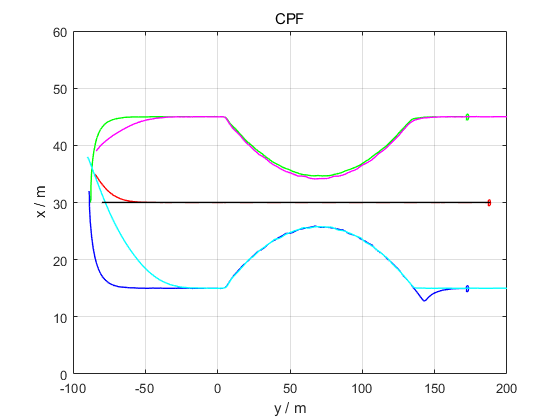

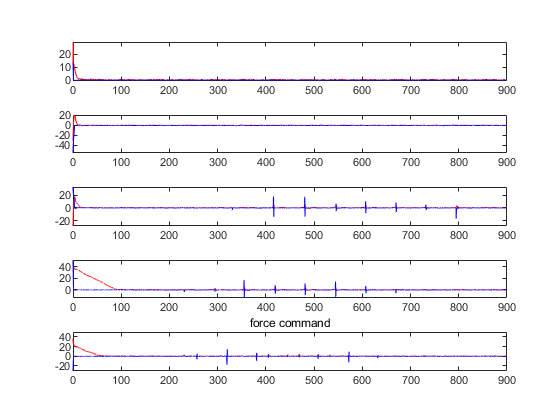

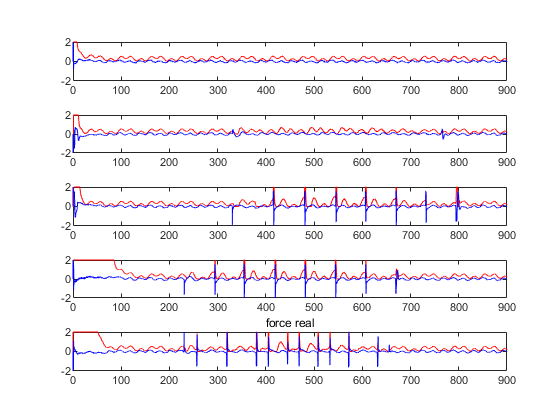

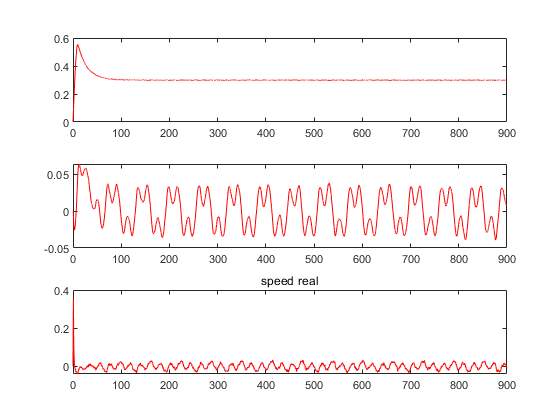

⛳️ 运行结果
