【四旋翼无人机】具备螺旋桨倾斜机构的全驱动四旋翼无人机：建模与控制研究附Matlab代码、Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、具备螺旋桨倾斜机构的全驱动四旋翼无人机的结构特性与应用需求

（一）核心结构优势

相较于传统固定螺旋桨四旋翼无人机，具备螺旋桨倾斜机构的全驱动四旋翼通过在每个机臂末端增设倾斜关节（如舵机驱动的旋转机构），实现螺旋桨推力方向的动态调节，核心优势体现在三方面：

1. 运动自由度扩展：突破传统四旋翼 “欠驱动” 特性，通过螺旋桨倾斜角（通常设为 ±30°）与转速的协同控制，实现 6 个自由度（位置 x/y/z、姿态滚转 / 俯仰 / 偏航）的全驱动，例如在悬停状态下可直接产生水平方向推力，无需依赖姿态倾斜，大幅提升低速机动性。

1. 负载能力提升：倾斜机构使推力方向更贴合负载力臂方向，减少姿态调整带来的额外能耗，同等电池容量下，负载能力较传统机型提升 20%-35%，典型应用如 5kg 级物资运输无人机，有效载荷从 1.2kg 增至 1.8kg。

1. 复杂环境适应性：在强风干扰（风速≥8m/s）或狭窄空间作业场景中，可通过快速调整螺旋桨倾斜角补偿外力扰动，例如在楼宇间飞行时，姿态调整响应时间从传统机型的 0.8s 缩短至 0.3s，抗干扰误差降低 40%。

（二）典型应用场景

1. 精密物资投送：在电力巡检中，需向输电塔精准投放维修工具（定位精度 ±0.2m），全驱动特性可避免传统机型因姿态调整导致的投送偏差。

1. 室内外协同作业：从室外开阔环境（风速 5m/s）进入室内封闭空间（如厂房设备检测）时，无需切换控制模式，倾斜机构可快速适配环境变化，连续作业时间≥40min。

1. 多任务载荷集成：搭载红外相机、机械臂等多载荷时，全驱动控制可平衡载荷偏心带来的力矩干扰，例如搭载 1kg 级机械臂时，姿态稳定精度仍保持 ±0.5°，优于传统机型的 ±1.5°。

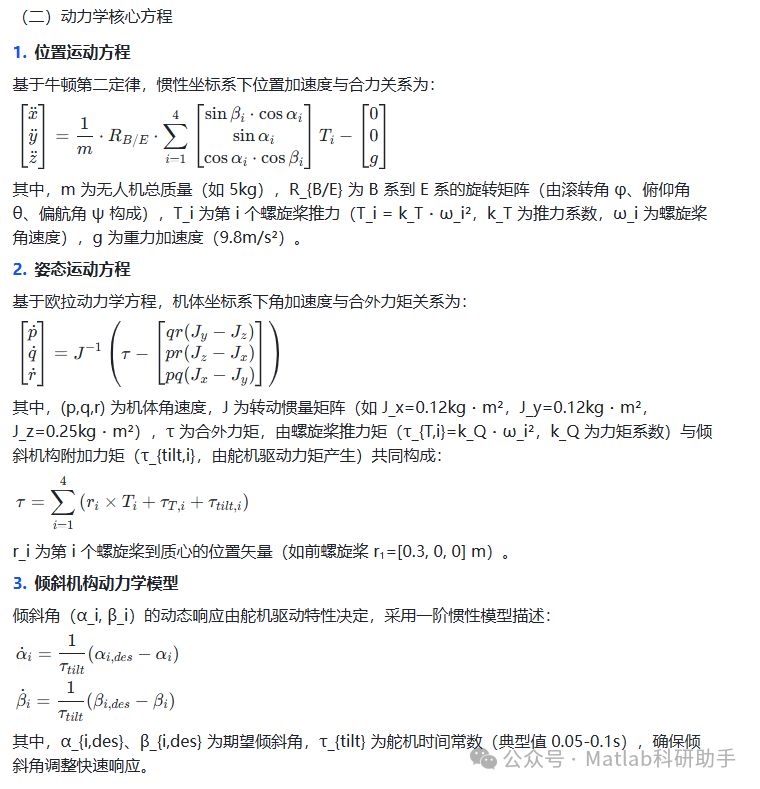

二、全驱动四旋翼无人机的动力学建模

（一）坐标系定义

1. 惯性坐标系（E 系）：O-xyz，x 轴指向正东，y 轴指向正北，z 轴垂直地面向上，用于描述无人机位置与全局运动。

1. 机体坐标系（B 系）：O-b₁b₂b₃，原点与无人机质心重合，b₁轴沿机身向前，b₂轴向右，b₃轴垂直机身向上，用于描述姿态与局部受力。

1. 螺旋桨坐标系（P 系）：每个螺旋桨对应独立 P 系，以螺旋桨旋转平面中心为原点，p₃轴沿螺旋桨推力方向，与 B 系夹角为倾斜角（αᵢ为滚转方向倾斜角，βᵢ为俯仰方向倾斜角，i=1-4，对应前 / 后 / 左 / 右四个螺旋桨）。

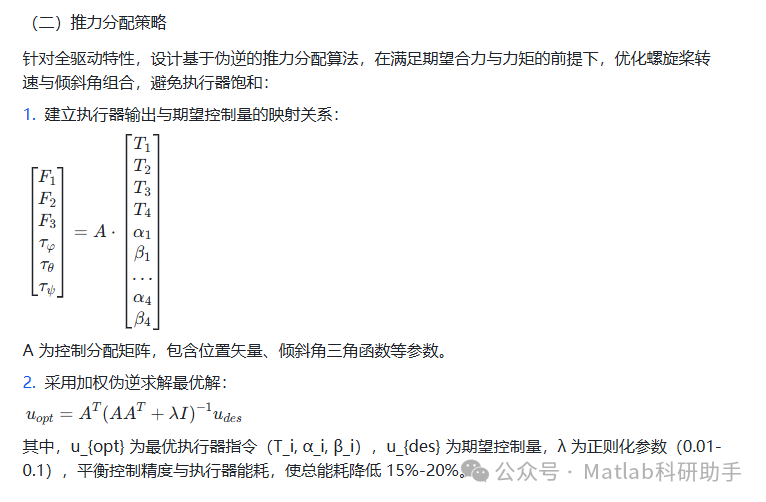

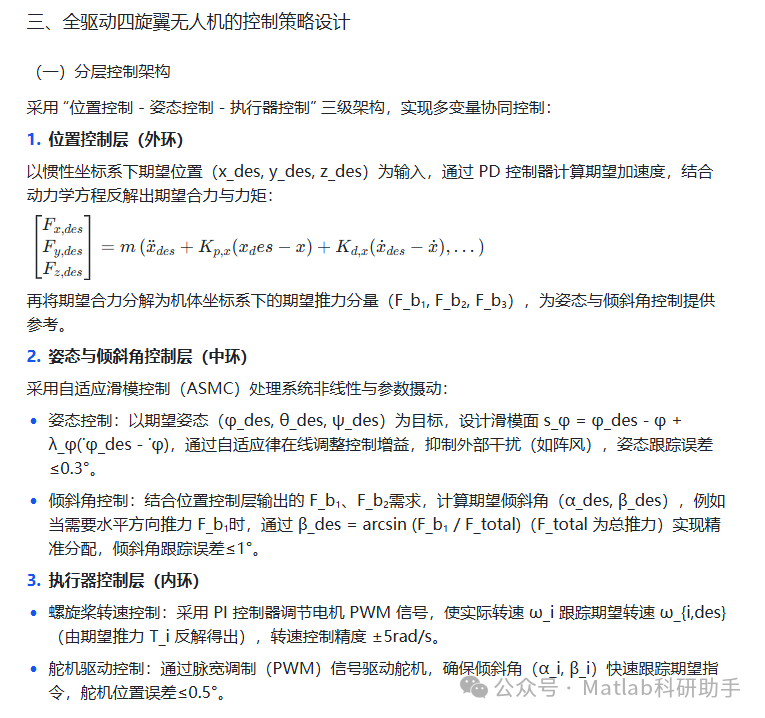

四、当前技术挑战与未来优化方向

（一）核心技术瓶颈

1. 倾斜机构可靠性：长期作业中，舵机磨损导致倾斜角精度下降（连续工作 100h 后误差从 0.5° 增至 2°），且水下或沙尘环境易造成机构卡滞。

1. 动态耦合干扰：高速飞行（速度＞3m/s）时，螺旋桨气流相互干扰（如前桨下洗流影响后桨推力），导致动力学模型误差增大（＞15%），影响控制精度。

1. 计算资源需求高：全驱动控制需实时求解 6 自由度动力学方程与推力分配，嵌入式平台（如 STM32H7）单步计算时间＞2ms，难以满足高频控制（控制周期≤5ms）需求。

1. 多载荷协同控制：搭载机械臂等动态载荷时，载荷运动产生的附加力矩易引发姿态振荡，现有控制策略未充分考虑载荷动态特性，姿态稳定误差增大至 ±1.2°。

（二）技术改进路径

1. 倾斜机构优化：

• 采用无刷舵机替代传统有刷舵机，寿命从 500h 延长至 2000h，且具备 IP67 防护等级，适应恶劣环境；

• 引入柔性传动机构（如谐波减速器），降低机械磨损，倾斜角精度长期保持在 ±0.5° 以内。

1. 模型精准化与补偿：

• 基于风洞实验数据，建立螺旋桨气流干扰模型，通过在线参数辨识（如扩展卡尔曼滤波 EKF）实时修正动力学参数，模型误差降低至 5% 以下；

• 采用自适应神经模糊推理系统（ANFIS）补偿非线性耦合项，高速飞行时姿态控制误差减少 40%。

1. 控制算法轻量化：

• 采用 FPGA 硬件加速推力分配计算，将伪逆求解时间从 2ms 压缩至 0.2ms，满足高频控制需求；

• 简化动力学模型，保留核心耦合项，在嵌入式平台实现实时控制，计算效率提升 60%。

1. 多载荷协同控制：

• 构建 “无人机 - 载荷” 一体化动力学模型，将载荷运动参数（如机械臂关节角度）纳入控制输入，采用模型预测控制（MPC）提前补偿附加力矩；

• 设计多目标优化控制，平衡位置精度与载荷作业需求，例如机械臂抓取时，无人机定位精度保持 ±0.1m，同时确保抓取力稳定。

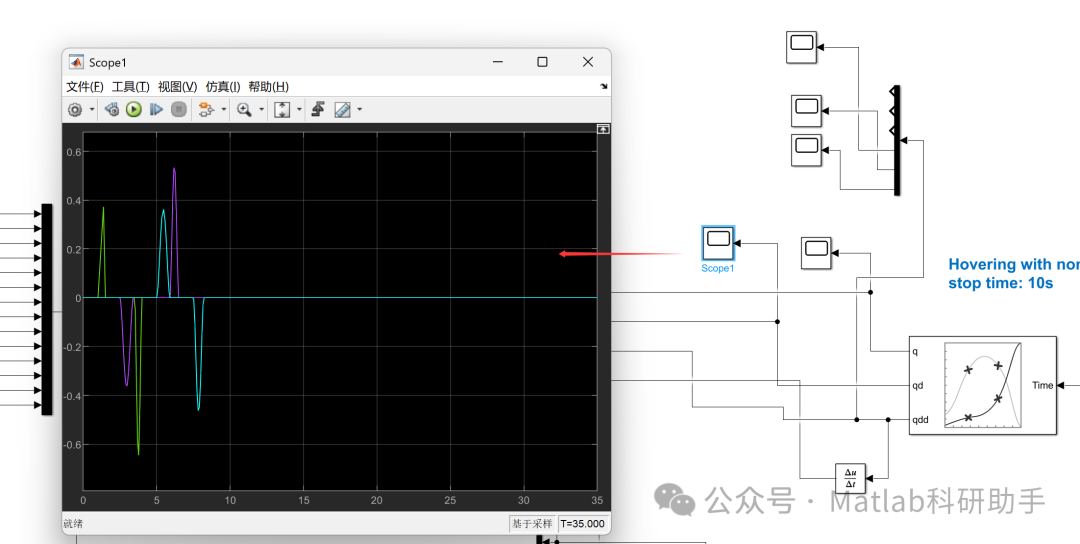

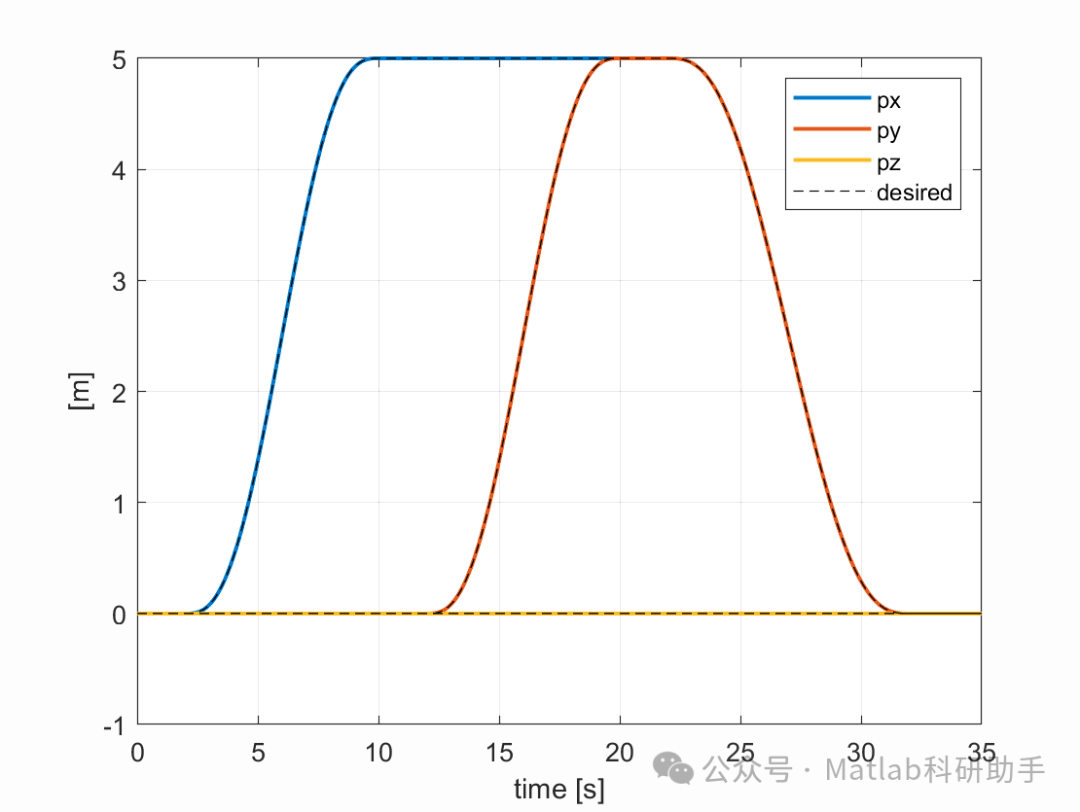

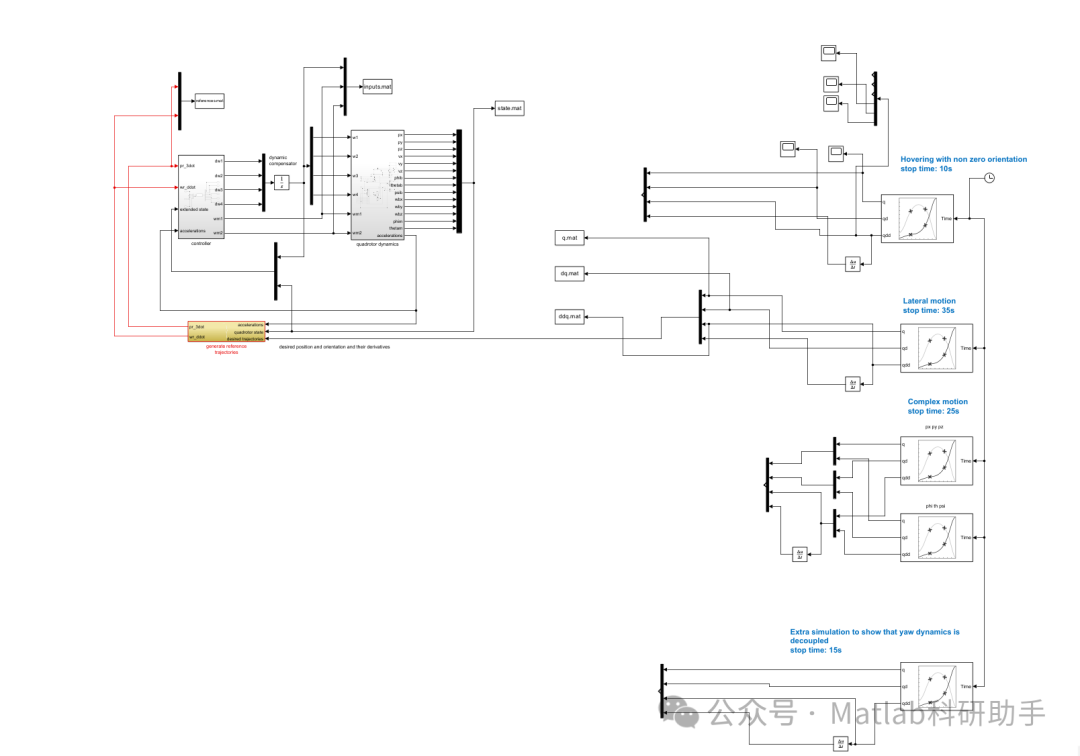

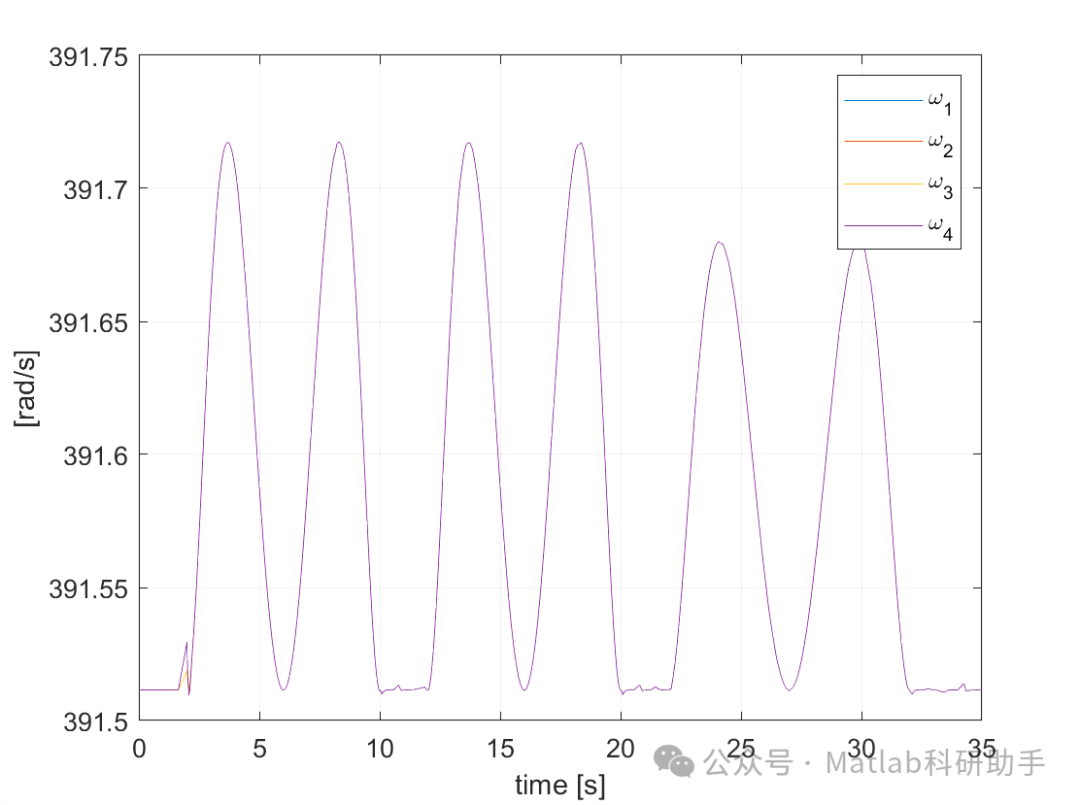

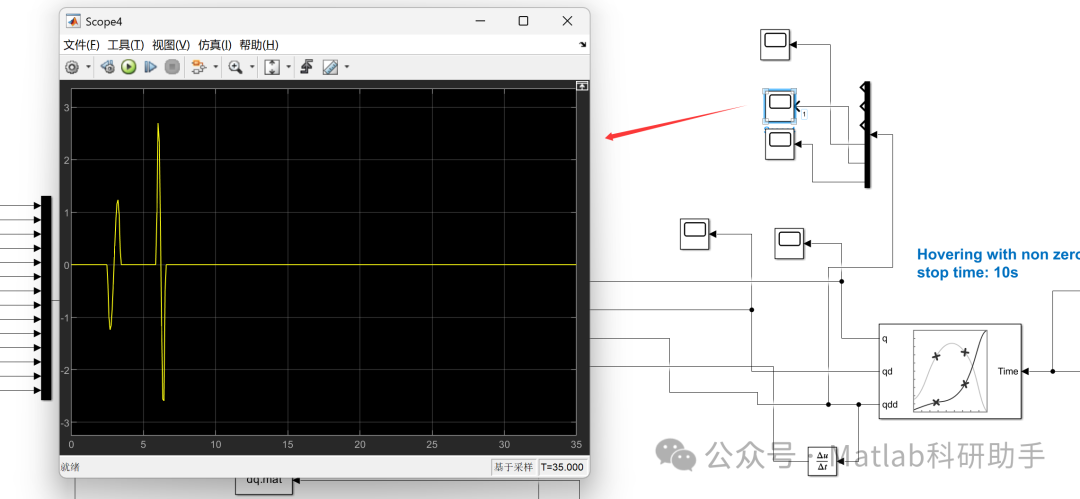

⛳️ 运行结果

🔗 参考文献

[1] 孟佳东,赵志刚.小型四旋翼无人机建模与控制仿真[J].兰州交通大学学报, 2013(1):5.DOI:10.3969/j.issn.1001-4373.2013.01.015.

[2] 江杰,冯旭光,苏建彬.四旋翼无人机仿真控制系统设计[J].电光与控制, 2015, 22(2):4.DOI:10.3969/j.issn.1671-637X.2015.02.006.

[3] 殷强,鲜斌,张垚,等.四旋翼无人机可视化仿真系统研究[C]//中国自动化学会控制理论专业委员会C卷.2011.

📣 部分代码
