基于RSM和NSGAII/D-LWS的电极夹紧臂多目标优化附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

电极夹紧臂是焊接机器人、机械加工设备等高端装备的核心承重部件，其性能直接影响设备的加工精度、稳定性和使用寿命。该部件的优化设计通常面临多目标冲突（如轻量化与强度 / 刚度、疲劳寿命的矛盾）和计算复杂度高（结构力学分析依赖有限元仿真，耗时显著）两大核心挑战。基于 RSM（响应面法）和 NSGA-II/D-LWS（带动态小生境权重策略的非支配排序遗传算法 II）的优化框架，通过 “代理模型降维 + 改进多目标算法寻优” 的逻辑，高效求解电极夹紧臂的多目标优化问题，平衡各项性能指标。

⛳️ 运行结果

1. 设计变量定义

设计变量范围:

P1 (宽度): 40-80 mm

P2 (厚度): 290-320 mm

P3 (肋板厚度): 40-80 mm

2. 样本数据导入

样本数据数量: 15

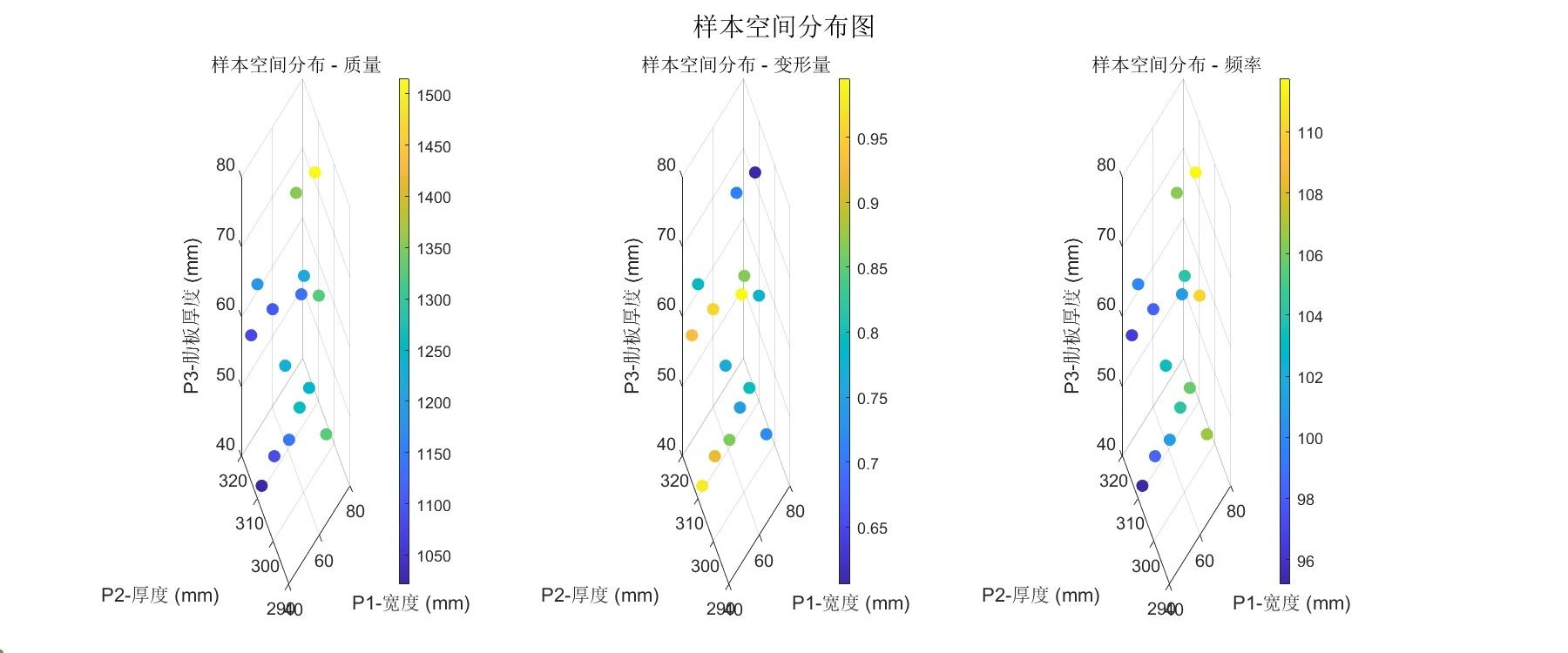

3. 样本空间分布可视化

4. 构建Kriging响应面模型

Kriging模型构建完成

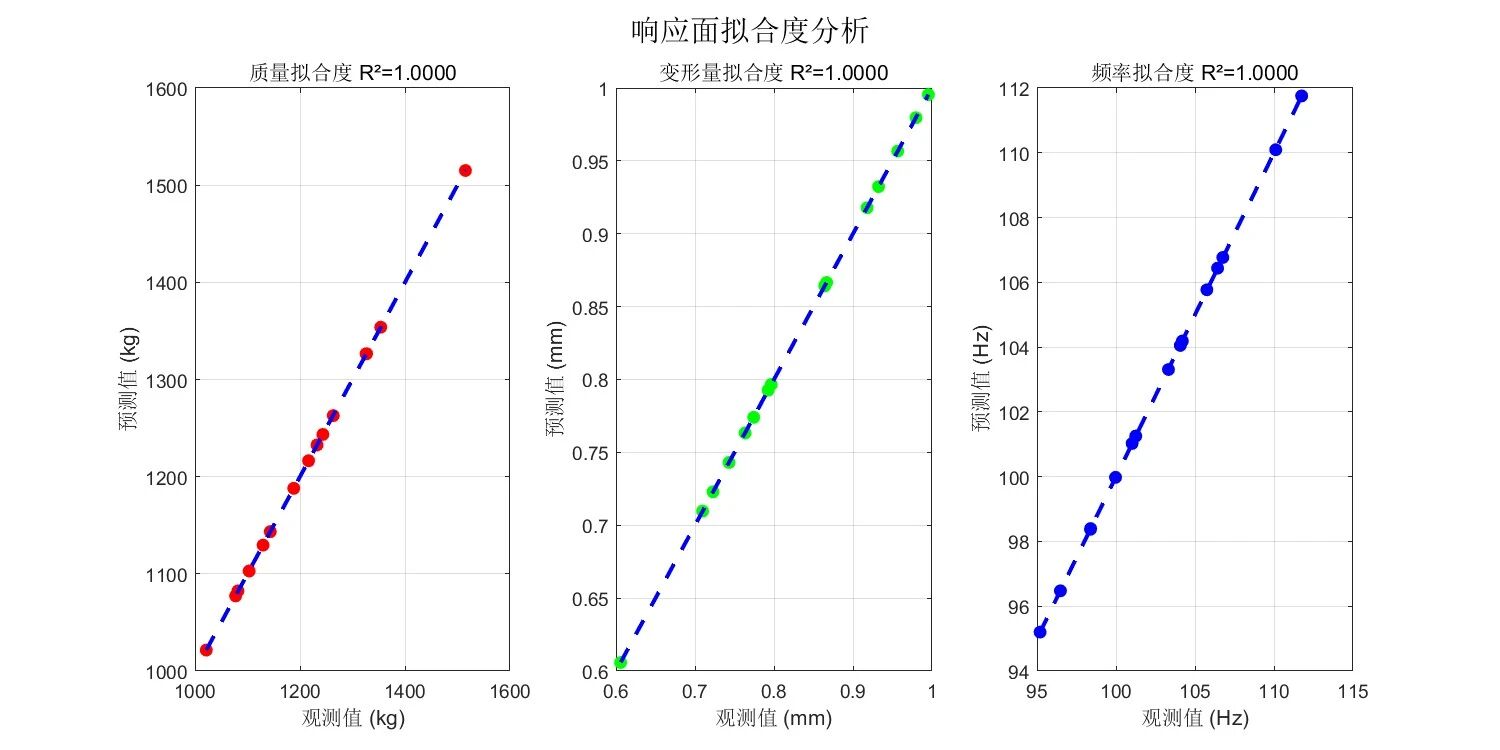

5. 响应面拟合度分析

质量响应面 R² = 1.0000

变形量响应面 R² = 1.0000

频率响应面 R² = 1.0000

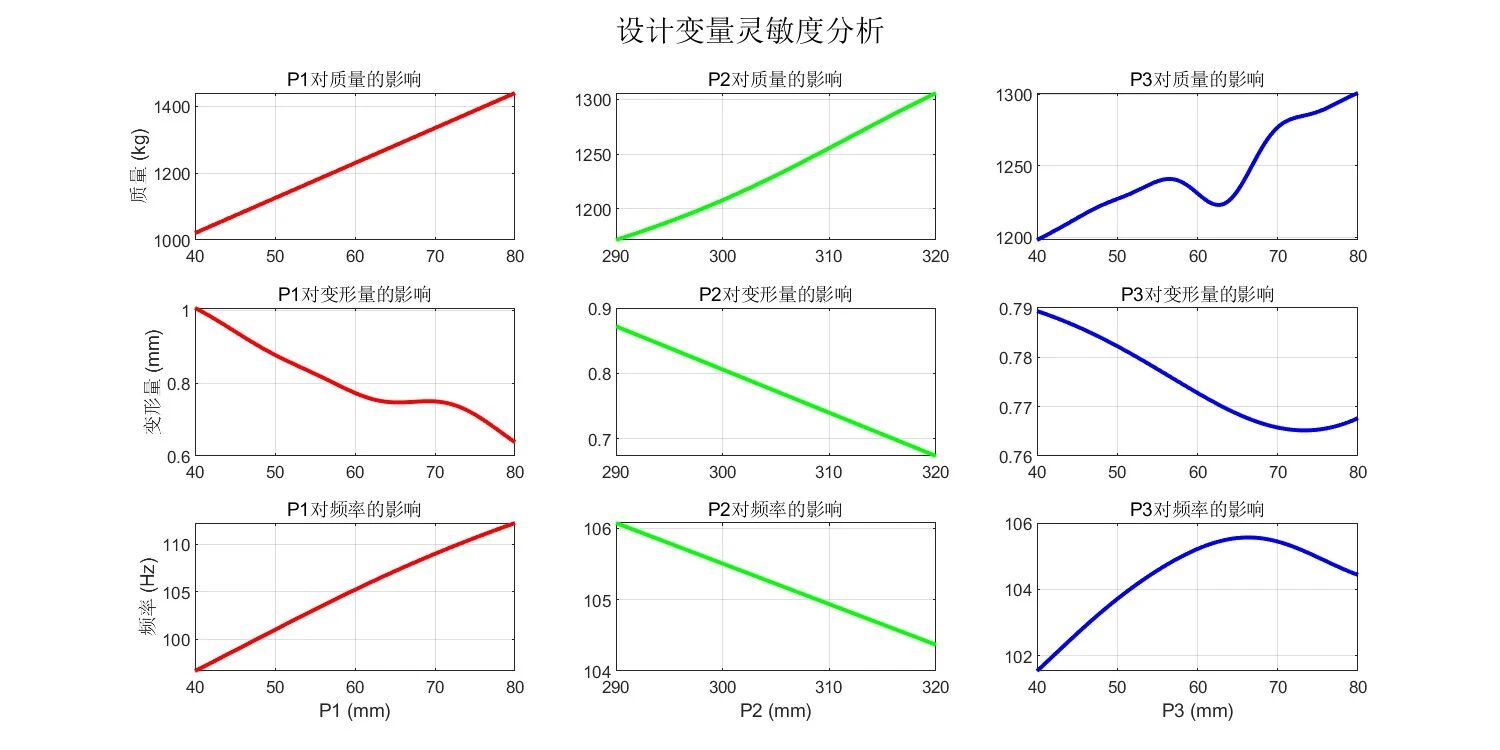

6. 变量灵敏度分析

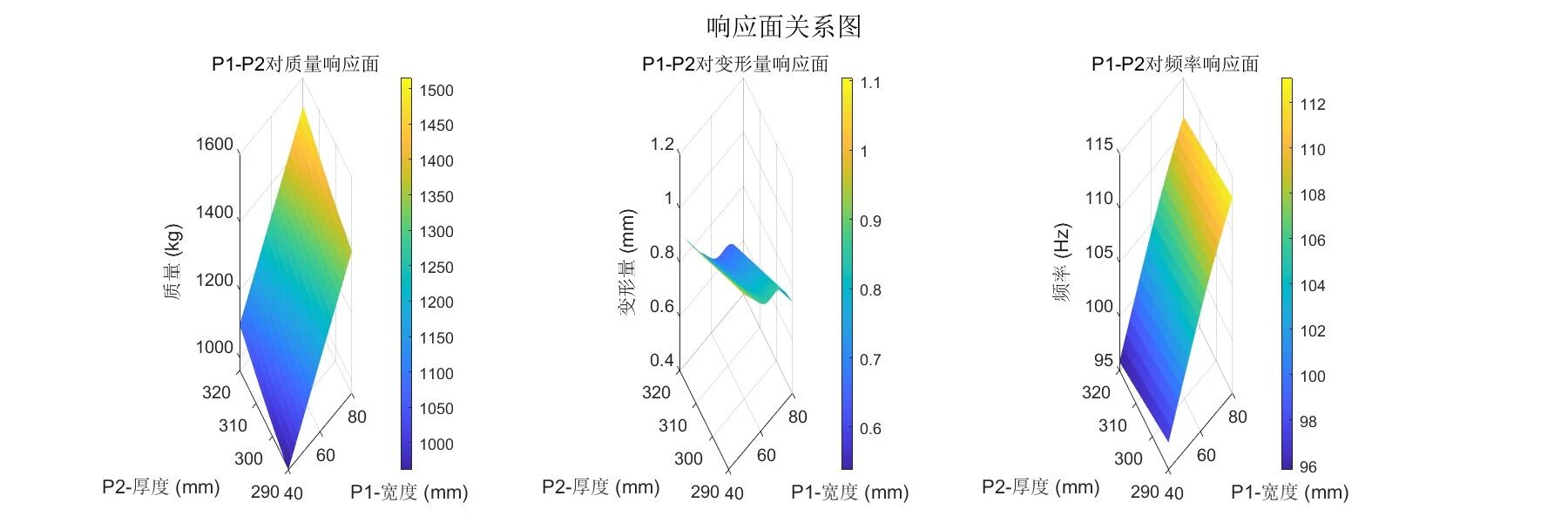

7. 响应面可视化

8. 多目标优化 - NSGAII算法实现

开始多目标优化...

gamultiobj stopped because it exceeded options.MaxGenerations.

多目标优化完成，获得 132 个Pareto最优解

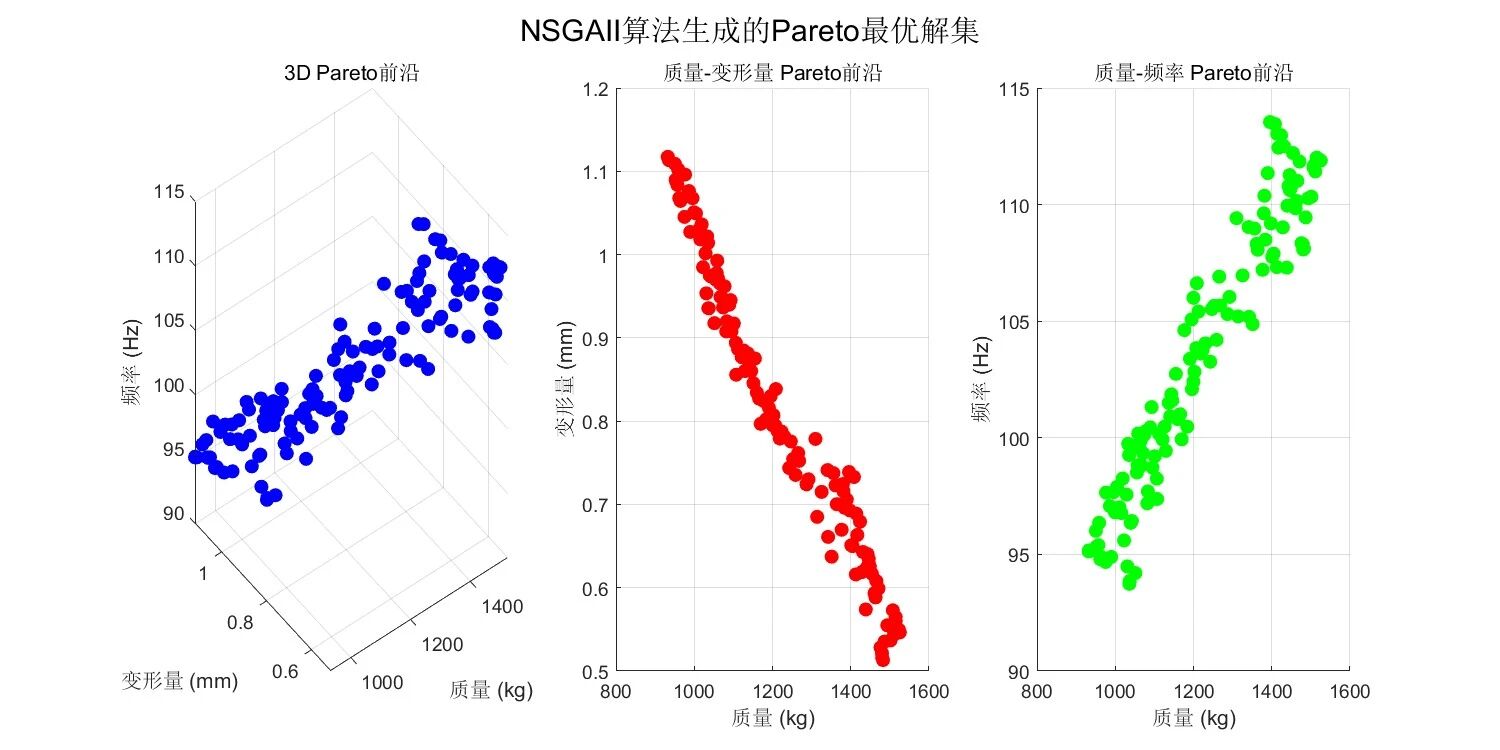

9. Pareto前沿可视化

10. 熵权法-TOPSIS决策

熵权法计算权重:

质量权重: 0.24

变形量权重: 0.33

频率权重: 0.43

TOPSIS排序前3名:

排名 P1(mm) P2(mm) P3(mm) 质量(kg) 变形量(mm) 频率(Hz) 贴近度

1 79.71 314.56 65.12 1489.7 0.585 112.12 0.7001

2 79.49 318.95 61.01 1504.7 0.555 111.47 0.6941

3 80.00 320.00 65.19 1521.4 0.545 111.90 0.6933

11. 优化结果验证与对比

优化前后对比:

参数 优化前 优化后 变化率

质量(kg) 1314.3 1489.7 13.35%

变形量(mm) 0.95337 0.58533 -38.60%

频率(Hz) 105.15 112.12 6.63%

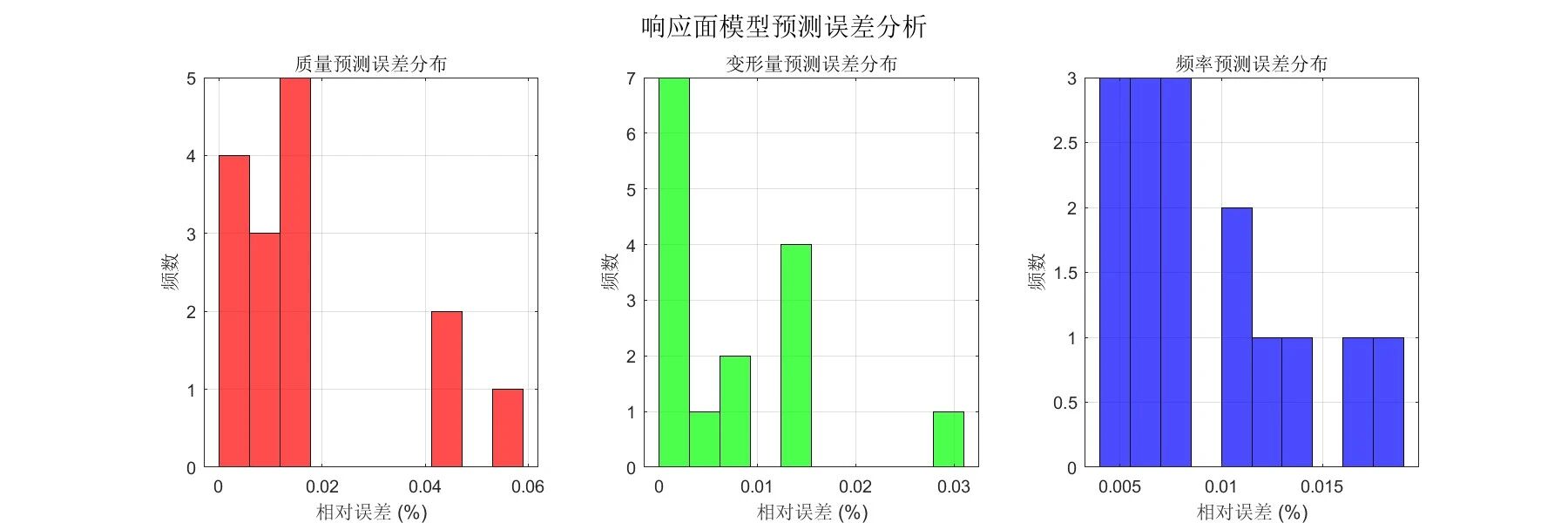

12. 响应面模型验证

响应面模型验证误差统计:

目标函数 平均误差 最大误差

质量 0.02% 0.06%

变形量 0.01% 0.03%

频率 0.01% 0.02%

13. 优化总结

基于RSM和NSGAII/D的电极夹紧臂多目标优化完成

优化方法: Kriging响应面 + 多目标遗传算法

优化目标: 质量最小化, 变形量最小化, 频率最大化

主要成果:

• 质量减少: 13.35% (1314.3 kg → 1489.7 kg)

• 变形量减少: -38.60% (0.9534 mm → 0.5853 mm)

• 频率变化: 6.63% (105.15 Hz → 112.12 Hz)

• 响应面拟合度: R² = 1.0000

最优设计参数:

• P1 (宽度): 79.71 mm

• P2 (厚度): 314.56 mm

• P3 (肋板厚度): 65.12 mm

保存优化结果...

>>
