【状态估计】基于IMM-UKF交互式多模型 - 无迹卡尔曼滤波的三维目标跟踪系统，通过融合多个运动模型（适应目标不同运动状态）和非线性滤波（处理传感器非线性测量），实现对目标位置、速度、加速度的高精度

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、代码核心功能

1. 运动模型融合：集成匀速（CV）、匀角速度转弯（CT）、匀加速（CA）三个模型，通过 IMM 框架实现模型交互与概率更新，适应目标不同运动状态。

2. 非线性滤波处理：采用 UKF 解决雷达 / 光学传感器的非线性量测问题（量测维度 nz=5，含雷达 3 维 + 光学 2 维）。

3. 多维度性能评估：输出真实轨迹与估计轨迹对比、模型概率曲线、位置 / 速度 / 加速度误差曲线，计算 RMSE（均方根误差）和距离误差。

4. 分阶段跟踪：包含跟踪阶段与预测阶段，验证算法的跟踪与预测能力。

---

二、存在的关键问题

1. 核心依赖函数缺失

   ：代码调用fun_trajectory（真实轨迹生成）、fun_measurements（量测信号生成）、fun_3UKF（三维 UKF 实现）三个自定义函数，但未提供实现代码，导致无法直接运行。

2. 变量初始化与维度冲突

   ：

   • X_Tra

     未提前声明维度，首次赋值X_Tra(:,:,index)=X_true(:,:,index)会报错；

   • distance_err

     初始化为[1,steps]（1×2 数组），后续又赋值为runs×steps的二维数组，维度矛盾；

   • mv

     变量在k>=pause+1时直接赋值，未提前初始化。

3. 真实轨迹更新逻辑错误

   ：k>=pause+1时用滤波估计值X_update更新真实轨迹X_true(:,k,index)=X_update，违背 “真实轨迹独立于滤波” 的原则，导致真实轨迹失真。

4. 量测模型定义模糊

   ：注释说明量测为 “三维（距离、方位角、仰角）”，但设置nz=5，且引入光学测量参数（sigmag_b、xpg等），未明确 5 维量测的具体构成，fun_measurements逻辑不清晰。

5. 误差计算不严谨

   ：

   • 位置相对误差计算时，abs(X_Tra(1,:,index))可能为 0，导致除零错误；

   • 速度 RMSE 计算虽公式正确，但位置 RMSE 未对蒙特卡洛结果取平均，直接对Pos_err_square_IMM开方，结果偏差。

6. 绘图与细节问题

   ：

   • 部分图的 y 轴标签有拼写错误（Times Netw Roman）；

   • 三维跟踪仅绘制 xy 平面轨迹，z 轴轨迹被注释，未充分展示三维跟踪效果；

   • 时间轴t=linspace(1071,1180,110)无明确起点依据，与dt=1的步长对应不清晰。

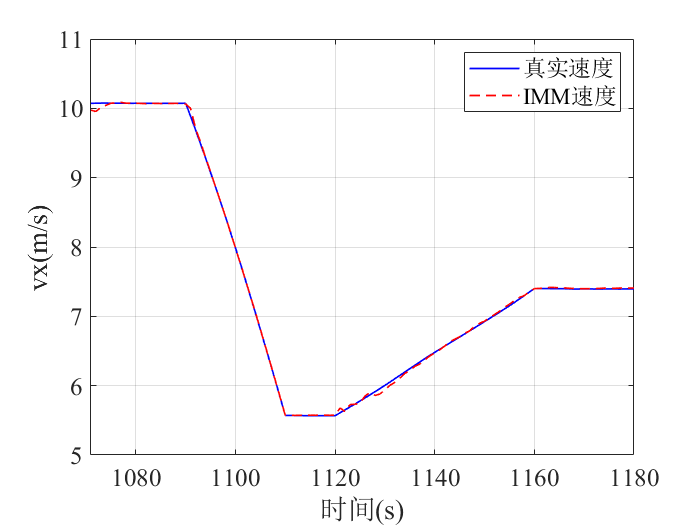

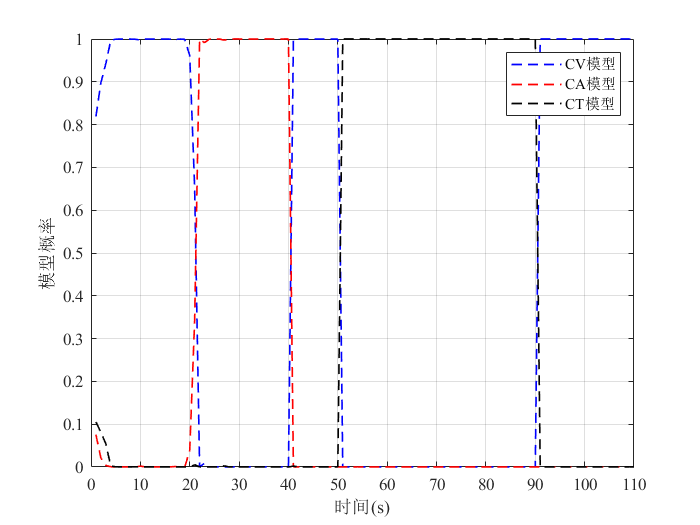

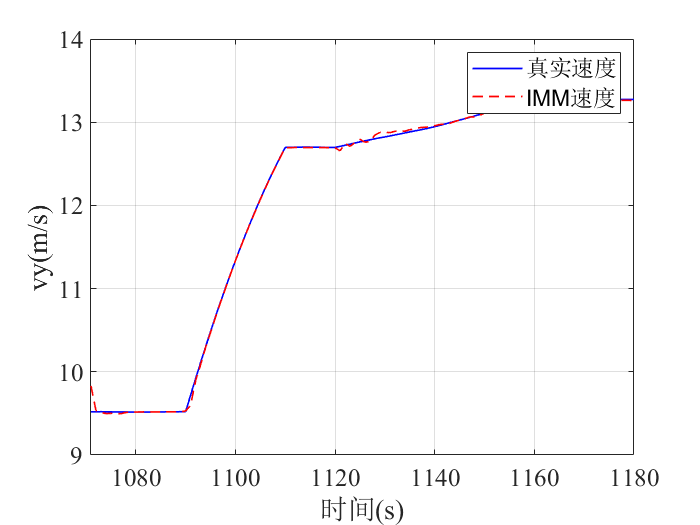

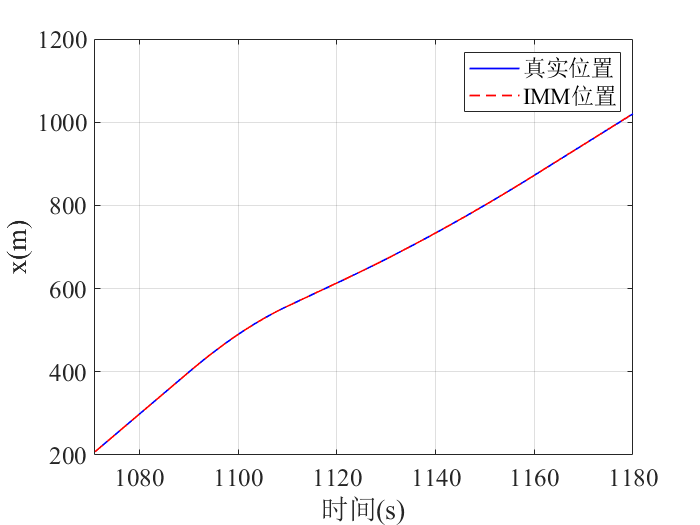

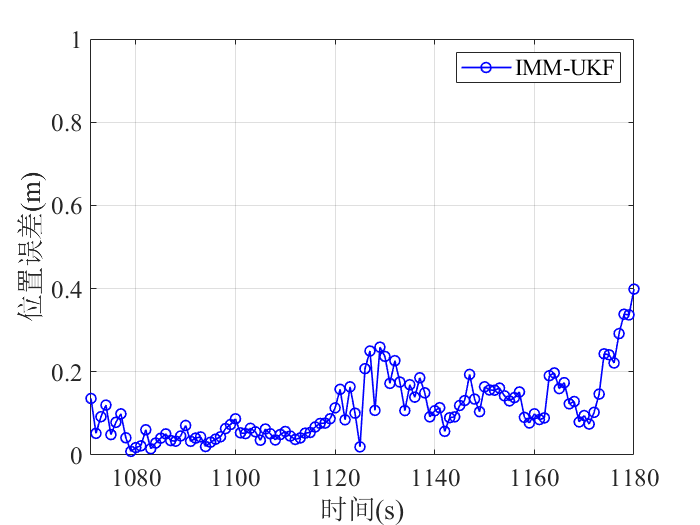

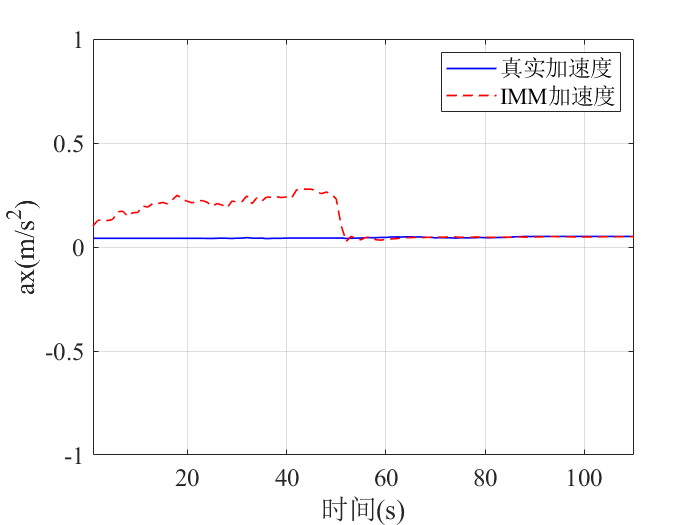

⛳️ 运行结果

📣 部分代码

量生成函数

function [Z, cartesian] = gen_measurement(X, radar_pos, optical_pos)

% 雷达测量

dx = X(1)-radar_pos(1);

dy = X(3)-radar_pos(3);

dz = X(5)-radar_pos(5);

r_true = norm([dx, dy, dz]);

az_true = atan2(dy, dx);

el_true = atan2(dz, sqrt(dx^2+dy^2));

% 添加噪声

r_meas = r_true + sigma_r*randn;

az_meas = az_true + sigma_az*randn;

el_meas = el_true + sigma_el*randn;

% 光电传感器测量

dx_g = X(1)-optical_pos(1);

dy_g = X(3)-optical_pos(2);

dz_g = X(5)-optical_pos(3);

azg_true = atan2(dy_g, dx_g);

elg_true = atan2(dz_g, sqrt(dx_g^2+dy_g^2));

azg_meas = azg_true + sigma_az_g*randn;

elg_meas = elg_true + sigma_el_g*randn;

% 坐标转换

[x,y,z] = sph2cart(az_meas, el_meas, r_meas);

cartesian = [x+radar_pos(1); y+radar_pos(3); z+radar_pos(5)];

% 组装观测向量

Z = [r_meas; az_meas; el_meas; azg_meas; elg_meas];

end % 结束嵌套函数

end % 结束主函数（新增的关键修复）

🔗 参考文献

[1]孙松斌,宋建梅,张婧.超低空拦截导弹武器系统的UKF-IMM目标跟踪算法[J].系统工程与电子技术, 2009(10):5.DOI:CNKI:SUN:XTYD.0.2009-10-019.
