风力发电作为一种清洁、可持续的能源形式，在全球能源结构转型中扮演着日益重要的角色。其核心设备——风力发电机，是一个高度集成且复杂的机电系统。深入理解风力发电机模型，特别是其关键组成部分及其相互作用，对于优化设计、提升效率和确保运行稳定性至关重要。本文将详细阐述风力涡轮机模型的主要组件，包括叶片、机舱、变桨与偏航驱动系统、发电机以及控制系统，并探讨它们如何在整体系统中协同工作。

一、叶片：捕捉风能的先锋

风力发电机叶片是捕捉风能并将其转化为机械能的关键部件。其设计与性能直接决定了风能捕获效率。现代风力发电机多采用三叶片设计，叶片截面呈翼型，利用空气动力学原理，在风力作用下产生升力驱动叶轮旋转。

叶片的材料选择至关重要，需兼顾强度、刚度、疲劳寿命和轻量化。目前主流材料包括玻璃纤维增强复合材料（GFRP）和碳纤维增强复合材料（CFRP），后者因其更高的比强度和比刚度，在大型叶片制造中得到越来越广泛的应用。

叶片的设计参数，如长度、弦长分布、扭角分布、翼型选择等，均需经过精密的空气动力学计算和结构力学分析。例如，通过优化扭角分布，可以确保叶片在不同半径处都能获得最佳攻角，从而提高整体气动效率。此外，叶片表面处理，如防冰涂层和防腐蚀涂层，也是确保其在恶劣环境下长期可靠运行的重要考量。

二、机舱：承载核心部件的枢纽

机舱是风力发电机的“躯干”，其内部集成了传动链、发电机、变桨与偏航驱动装置、冷却系统以及大部分控制设备。机舱通常由钢结构或复合材料构成，外形设计需考虑空气动力学效应，以减少风阻和噪音。

机舱内部布局的合理性对设备的安装、维护和运行效率有着直接影响。例如，发电机和齿轮箱等重型设备的支撑结构必须足够坚固，以承受巨大的重量和运行时产生的振动。同时，为了便于检修，应预留足够的维护空间和通道。

机舱的密封性也是一个重要考量因素，以防止雨水、灰尘和盐雾等侵入，保护内部精密设备免受环境侵蚀。此外，机舱内部通常设有温度控制系统，通过加热、通风和冷却设备，确保内部环境温度在适宜范围内，保证各部件的正常运行。

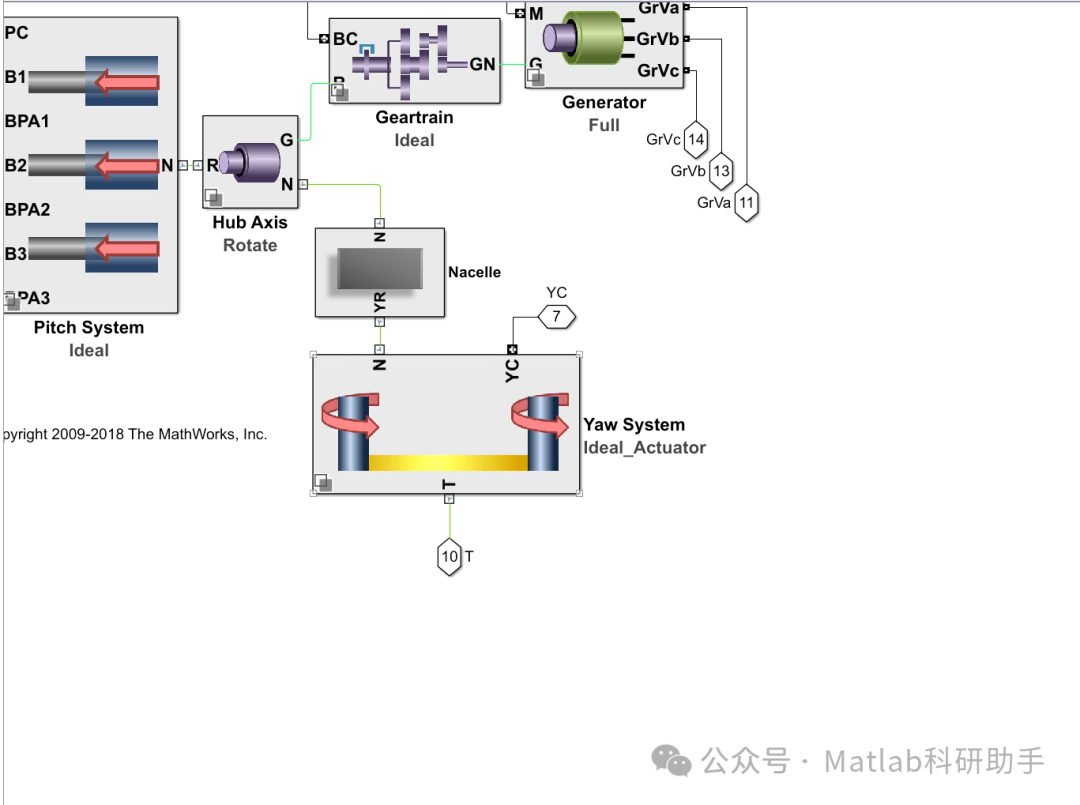

三、变桨与偏航驱动：精准调控的关键

1. 变桨驱动系统

变桨驱动系统负责调节叶片的桨距角，是风力发电机功率调节和载荷控制的核心手段。在低风速时，变桨系统将叶片调整到最佳迎风角度，以最大化风能捕获；在高风速时，则通过调整桨距角使叶片“失速”或“顺桨”，限制风轮转速，避免超速损坏，并维持输出功率在额定范围内。

变桨系统通常由液压驱动或电动驱动两种方式。液压变桨系统响应速度快，但维护相对复杂；电动变桨系统则可靠性高，维护简单，且更易于实现分布式控制。现代大型风力发电机倾向于采用独立的电动变桨系统，每个叶片都配备独立的驱动单元和备用电源，以提高系统的冗余性和可靠性。

2. 偏航驱动系统

偏航驱动系统负责调整整个机舱的朝向，使其始终正对风向，从而最大化风能捕获。偏航系统通常由一个或多个偏航电机、偏航减速器和偏航轴承组成。风向传感器实时监测风向，并将信号发送给控制系统，控制系统根据风向变化指令偏航系统进行调整。

为了防止频繁偏航造成磨损，偏航系统通常设置一定的偏航死区，即当风向变化在一定范围内时，不进行偏航动作。同时，偏航系统还具备抱闸功能，在机舱调整到位后，通过抱闸将机舱锁定，防止其在风力作用下自由转动。

四、发电机：机械能到电能的转化器

发电机是风力发电机将机械能转化为电能的关键部件。根据不同的运行原理和控制策略，风力发电机可以配备多种类型的发电机，主要包括：

异步发电机：
结构简单，成本较低，但需要从电网吸收无功功率，且转速变化范围有限。常用于定速或双馈异步风力发电机。
同步发电机：
包括永磁同步发电机（PMSG）和电励磁同步发电机（EESG）。永磁同步发电机具有效率高、功率密度大、无需励磁功率等优点，但永磁体成本较高。电励磁同步发电机则通过励磁电流控制磁场，灵活性更强。同步发电机常用于全功率变流器风力发电机，实现宽转速运行和无功功率独立控制。

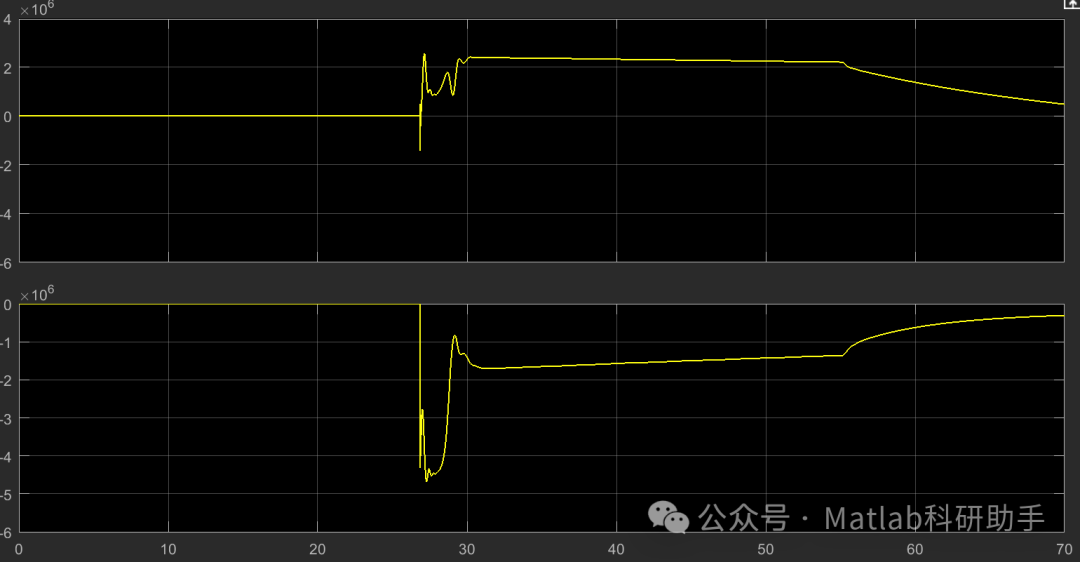

发电机的选择与风力发电机的整体电气拓扑结构紧密相关。随着电网对风电并网要求的提高，宽速域运行、有功无功独立控制以及故障穿越能力成为关键指标，因此，永磁同步发电机配合全功率变流器成为大型风力发电机的主流配置。

五、控制系统：风力发电机的“大脑”

控制系统是风力发电机的“大脑”，负责监测、分析和调节各部件的运行状态，以实现风能的最大化捕获、输出功率的稳定控制、系统载荷的优化以及故障的诊断与保护。

一个完整的风力发电机控制系统通常包括：

风速风向传感器：
提供环境风信息。
各部件传感器：
监测叶片角度、发电机转速、机舱位置、温度、振动等参数。
主控制器：
基于接收到的传感器数据，结合预设的控制策略和算法，发出控制指令。
执行器：
如变桨驱动器、偏航驱动器、变流器等，执行主控制器发出的指令。
SCADA系统（监控与数据采集系统）：
实现对风力发电机群的远程监控、数据采集和运行管理。

控制系统的核心功能包括：

最大功率点跟踪（MPPT）：
在额定风速以下，通过调整变桨角和发电机转矩，使风力发电机始终运行在最大风能捕获点。
功率限制控制：
在额定风速以上，通过调整变桨角，限制风轮转速和输出功率，防止设备过载。
载荷减小控制：
通过主动调整变桨角或偏航角，减小叶片和塔筒承受的极限载荷和疲劳载荷，延长设备寿命。
电网并网与脱网控制：
根据电网状态进行安全可靠的并网与脱网操作。
故障诊断与保护：
实时监测系统状态，当检测到异常时，及时发出警报并采取保护措施。

现代风力发电机控制系统普遍采用先进的控制算法，如模糊控制、神经网络控制、模型预测控制等，以应对风况的随机性和不确定性，提高系统的鲁棒性和适应性。

结论

风力发电机模型是一个由叶片、机舱、变桨与偏航驱动、发电机和控制系统等多个复杂子系统协同构成的整体。每个组件都承担着独特而关键的功能，它们的协同工作效率直接决定了风力发电机的整体性能。叶片负责高效捕获风能，机舱承载并保护核心部件，变桨与偏航系统精准调控风能捕获和输出功率，发电机将机械能高效转化为电能，而控制系统则是整个系统的“大脑”，协调各部件的运行，实现最佳性能和可靠性。随着技术的不断进步，未来的风力发电机模型将更加智能化、高效化、模块化，为全球能源转型贡献更大的力量。对这些核心组件及其协同作用的深入理解，将为风力发电技术的进一步发展提供坚实的基础。
