【机械】基于matlab的铰链四杆机构运动分析

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在机械工程领域，铰链四杆机构是最基础、应用最广泛的平面连杆机构之一。从缝纫机的挑线机构到汽车的雨刮器，从纺织机械的传动系统到工程机械的执行机构，其以结构简单、运动可靠、成本低廉的优势，成为实现旋转与往复运动转换的核心部件。深入掌握铰链四杆机构的运动分析方法，不仅是理解机械运动规律的关键，更是进行机构设计、优化与故障诊断的基础。本文将从机构构成入手，系统解析其运动特性、分析方法及工程应用，为相关领域的学习者与从业者提供全面参考。

一、铰链四杆机构的基本构成：认识 “四杆” 与 “铰链”

铰链四杆机构由四个刚性构件和四个转动铰链（低副） 组成，是平面四杆机构的 “基础模型”。其核心构成可拆解为以下四部分，各构件的功能与相对位置直接决定机构的运动形式：

1. 机架：机构中固定不动的构件，是其他构件运动的基准。例如，缝纫机中支撑整个传动系统的机身、汽车雨刮器的固定支架，均属于机架。机架的稳定性直接影响机构运动的精度，工程中通常采用高强度材料（如铸铁、合金钢材）制作，并通过螺栓与地面或设备主体刚性连接。

1. 连架杆：与机架直接相连的两个构件，分为 “曲柄” 和 “摇杆” 两类。其中，能绕机架铰链做整周连续旋转的连架杆称为 “曲柄”（如发动机曲轴、洗衣机脱水桶的传动轴）；只能绕机架铰链做一定角度往复摆动的连架杆称为 “摇杆”（如雨刮器的刮水臂、牛头刨床的滑枕驱动杆）。

1. 连杆：不与机架直接相连，仅连接两个连架杆的构件。连杆的作用是传递运动与力，将曲柄的旋转运动转换为摇杆的摆动（或反之），其长度与运动轨迹直接影响机构的工作范围。例如，缝纫机的挑线杆通过连杆带动，实现线迹的均匀缝制；剪板机的刀片通过连杆驱动，完成板材的剪切动作。

1. 转动铰链：连接相邻构件的低副，允许构件绕铰链轴线做相对转动（无相对移动）。铰链的结构形式通常为 “轴 - 孔配合”，工程中需通过润滑（如黄油、润滑油）减少摩擦磨损，保证运动的灵活性。铰链的间隙会导致运动误差，高精度设备（如精密机床）中常采用滚动轴承或精密配合件，将间隙控制在 0.01mm 以内。

根据连架杆的运动形式，铰链四杆机构可分为三种基本类型：曲柄摇杆机构（一 crank 一摇杆）、双曲柄机构（两连架杆均为曲柄）、双摇杆机构（两连架杆均为摇杆）。三种类型的划分依据是 “曲柄存在条件”—— 即最短杆与最长杆的长度之和，小于或等于其余两杆长度之和（称为 “格拉霍夫定理”），且最短杆需为机架或连架杆（若最短杆为连杆，则为双摇杆机构）。这一条件是判断机构运动形式的核心，也是后续运动分析的前提。

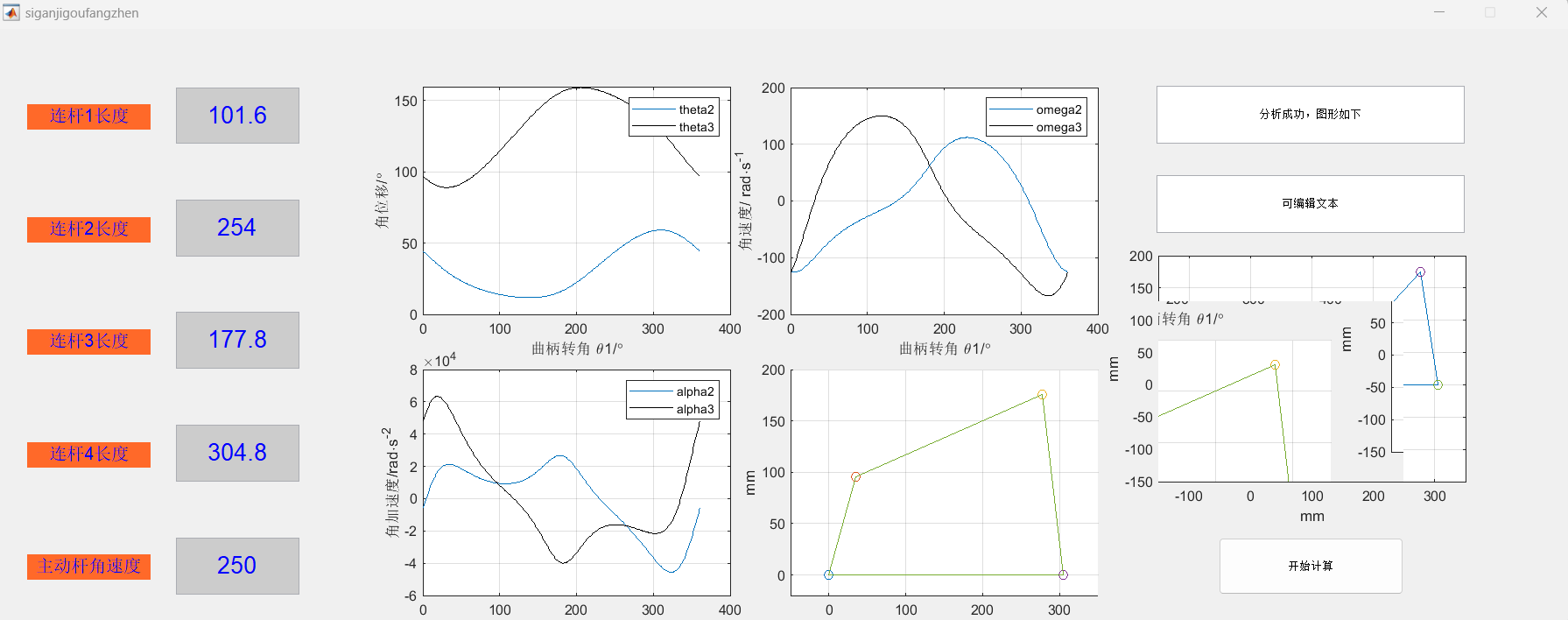

⛳️ 运行结果

📣 部分代码

%axes3：角加速度图像

%axes4：连杆未运动时的图像

%theta\omega\alpha\是以元胞数组的形式传入该函数，因此使用时要用cell2mat()函数，将其转换为普通数组

n1 = 1:361;

hd = pi/180; %方便角度转弧度

du = 180/pi; %方便弧度转角度

%取数

theta2 = cell2mat(theta(1));

theta3 = cell2mat(theta(2));

omega2 = cell2mat(omega(1));

omega3 = cell2mat(omega(2));

alpha2 = cell2mat(alpha(1));

alpha3 = cell2mat(alpha(2));

length1 = length.a;

length2 = length.b;

length3 = length.c;

length4 = length.d;

% length1 = length(1);

% length2 = length(2);

% length3 = length(3);

% length4 = length(4);

%角位移图像

axes(handles.weiyiplot); %当前操作的图像界面是axes1

plot(n1,theta2*du,n1,theta3*du,'k'); %杆2和杆3随角度变化所产生的位移图

xlabel('曲柄转角 \theta1/\circ'); % x坐标轴的标签是”曲柄转角“

ylabel('角位移/\circ'); % y坐标轴的标签是”角位移“

legend('theta2','theta3'); % 表明曲线所代表的是什么内容

grid on; %开启网格线

🔗 参考文献

[1]雷培,刘云霞.基于MATLAB的四连杆机构运动分析[J].机械工程与自动化, 2009(2):3.DOI:10.3969/j.issn.1672-6413.2009.02.028.

🎈 部分理论引用网络文献，若有侵权联系博主删除
