计算轴向磁铁和环状磁铁的磁场附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

磁场计算是电磁学与工程应用（如电机设计、传感器开发、磁分离技术）的核心基础。轴向磁铁（如轴向充磁的圆柱磁铁）与环状磁铁（如环形充磁的空心圆柱磁铁）因结构差异，其磁场分布规律不同，需分别通过解析公式（适用于简单场景）或数值方法（适用于复杂边界）计算。本文将系统梳理两种磁铁在关键空间位置的磁场计算原理、公式推导与实例验证。

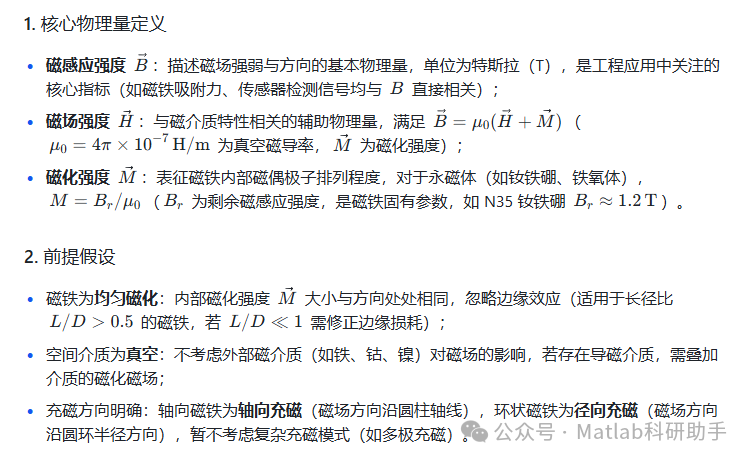

一、基础概念与前提假设

在计算前，需明确磁场计算的核心物理量与简化条件，确保结果的合理性与实用性：

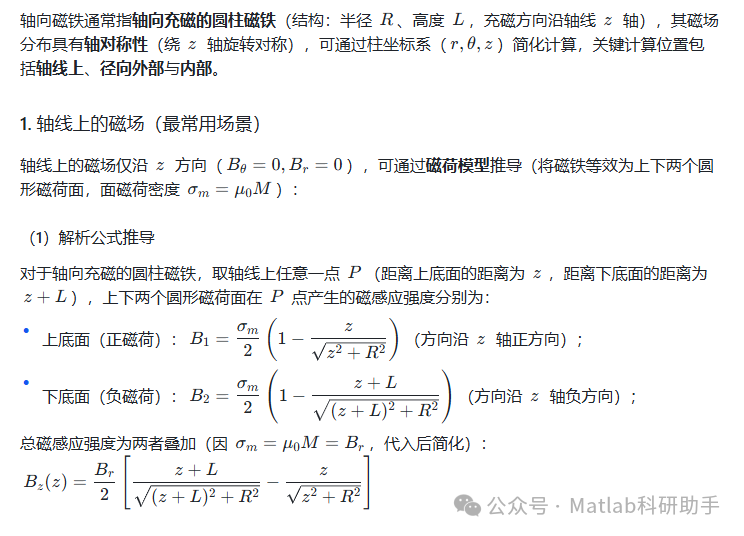

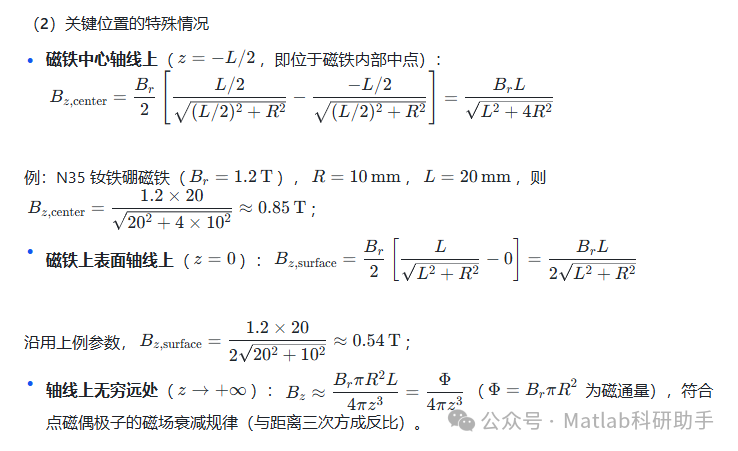

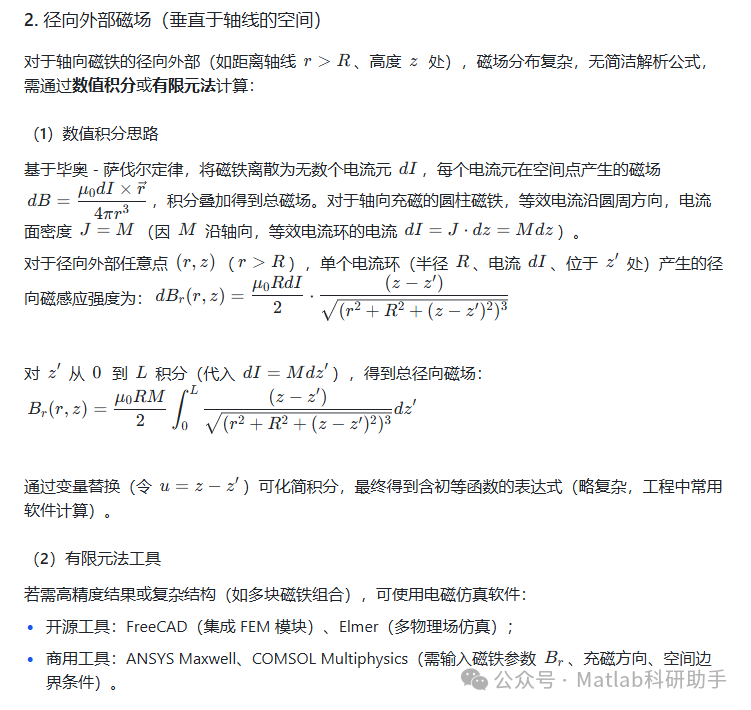

二、轴向磁铁的磁场计算

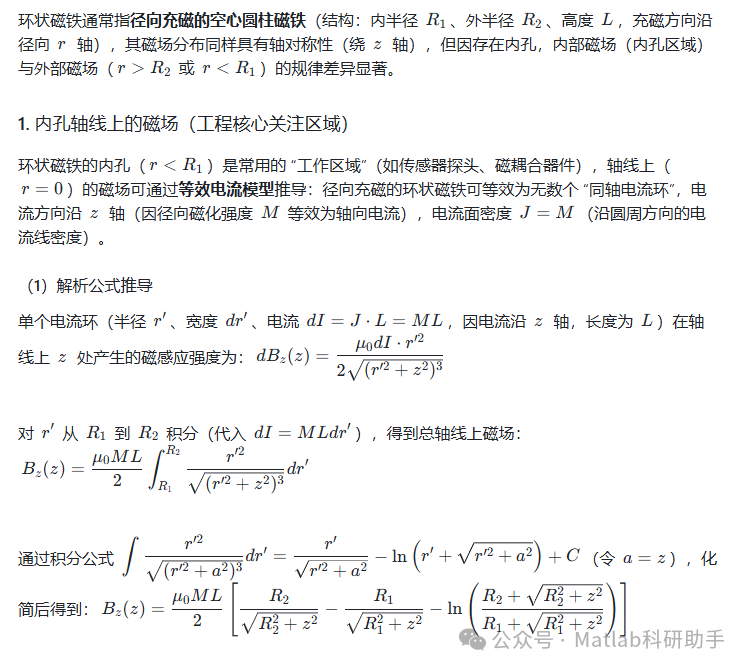

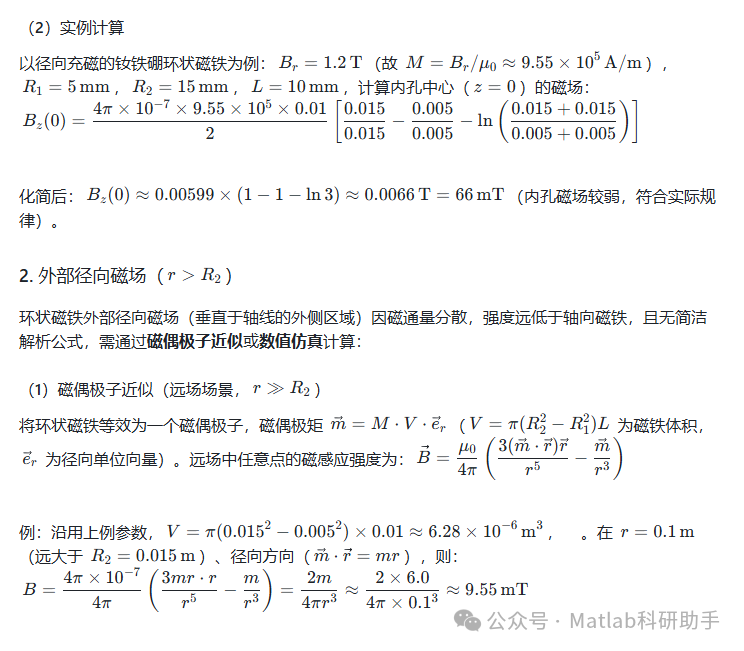

三、环状磁铁的磁场计算

四、总结与应用场景

• 轴向磁铁：轴线上磁场强度高（可达 1T 以上），适用于需要强磁场的场景（如磁铁吸附、磁疗设备），计算时优先使用轴线上解析公式，非轴线区域用数值积分或仿真；

• 环状磁铁：内孔磁场均匀但强度低，适用于需要环形磁场的场景（如电机定子、环形传感器），内孔轴线磁场用解析公式，外部磁场用磁偶极子近似或仿真。

若需针对具体结构（如特定尺寸、充磁方式）的磁场计算，可提供详细参数，进一步推导定制化公式或设计仿真方案。

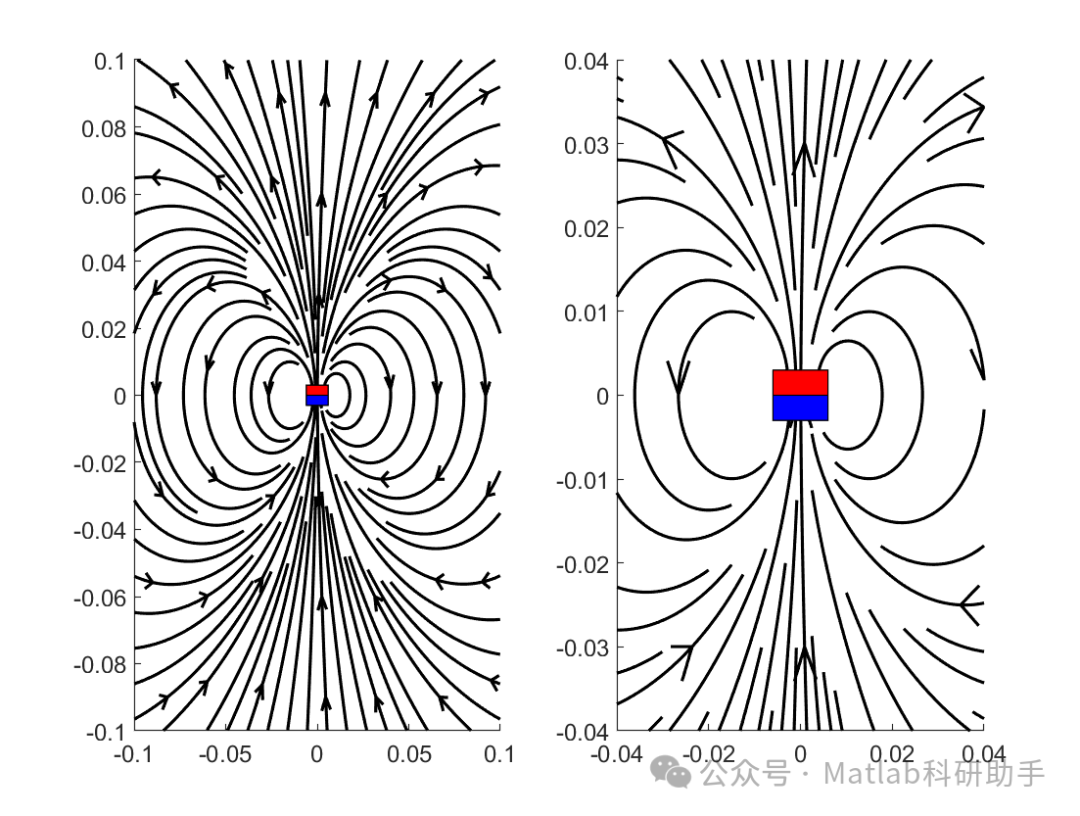

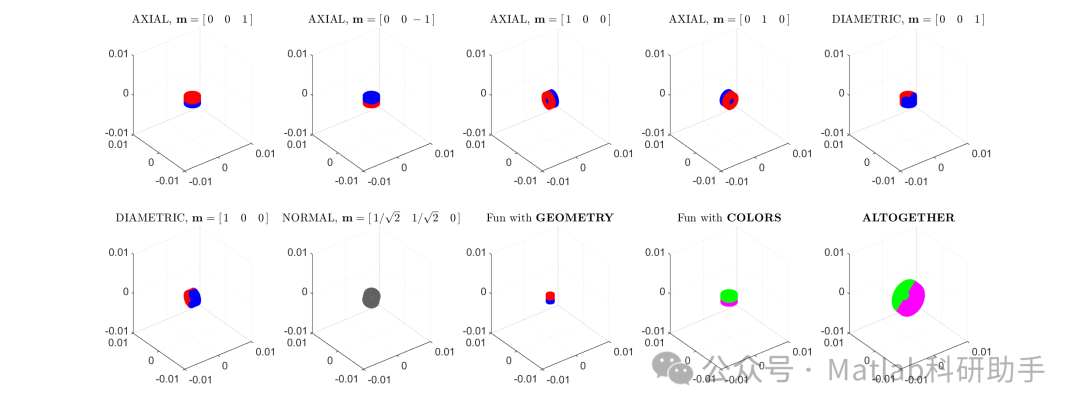

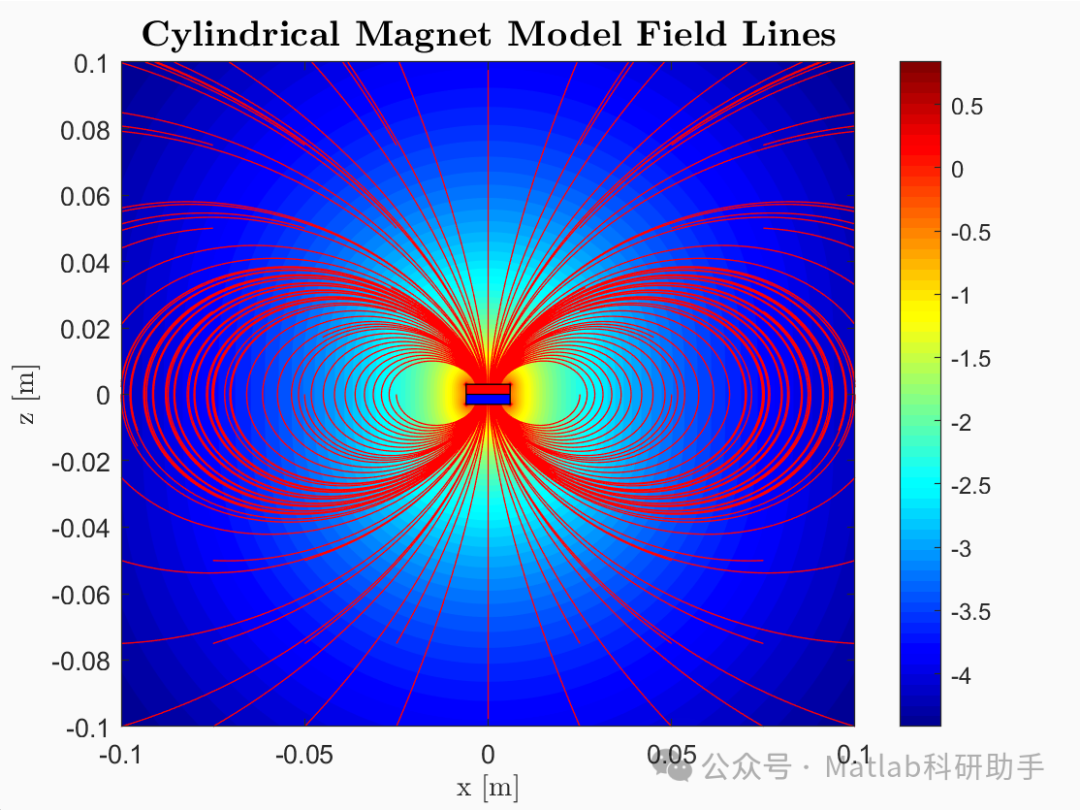

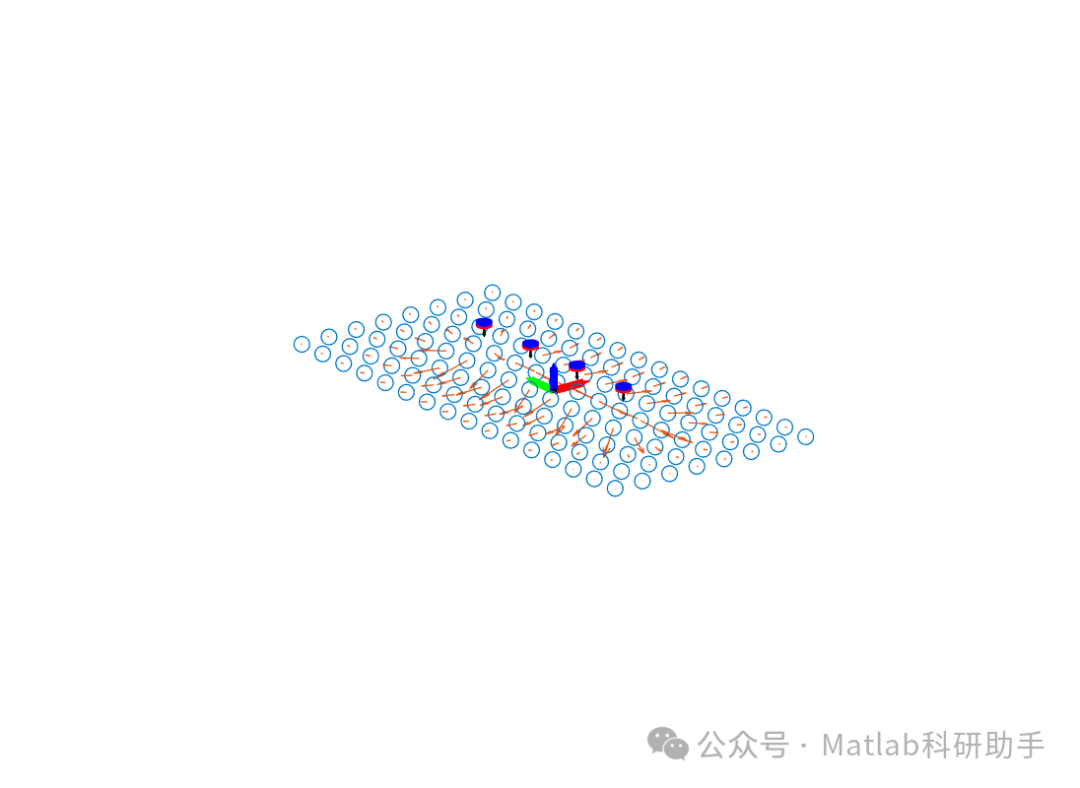

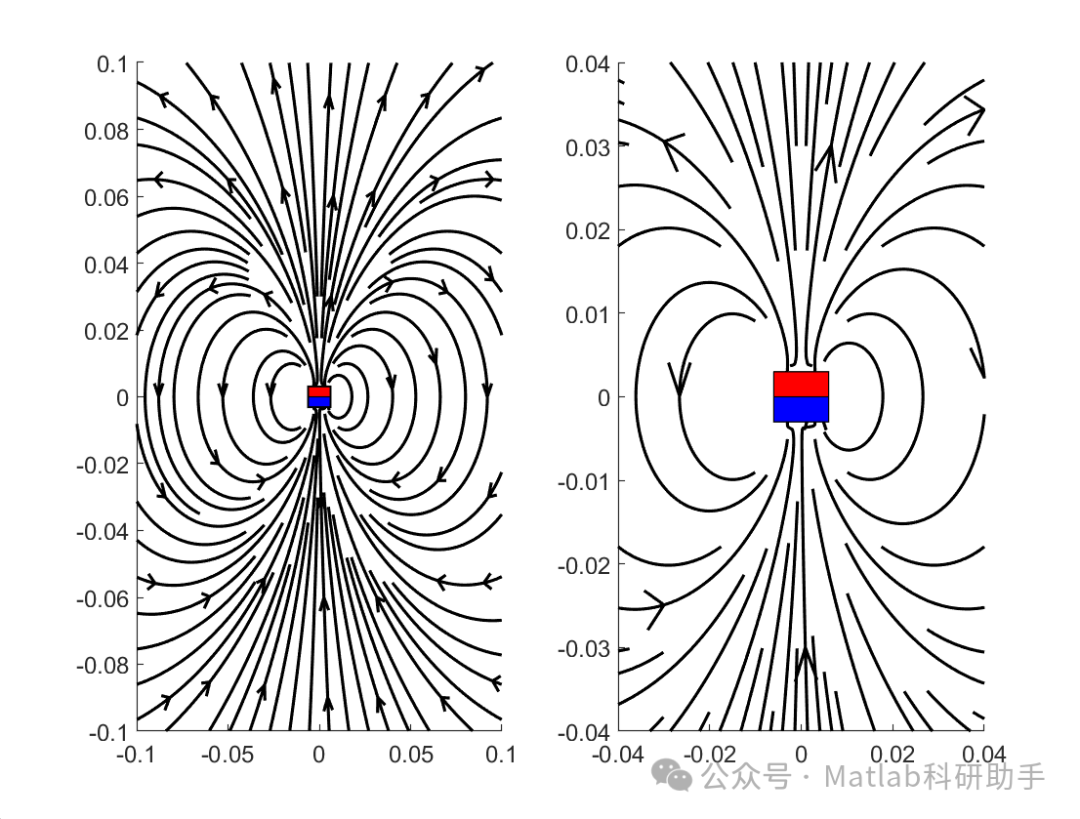

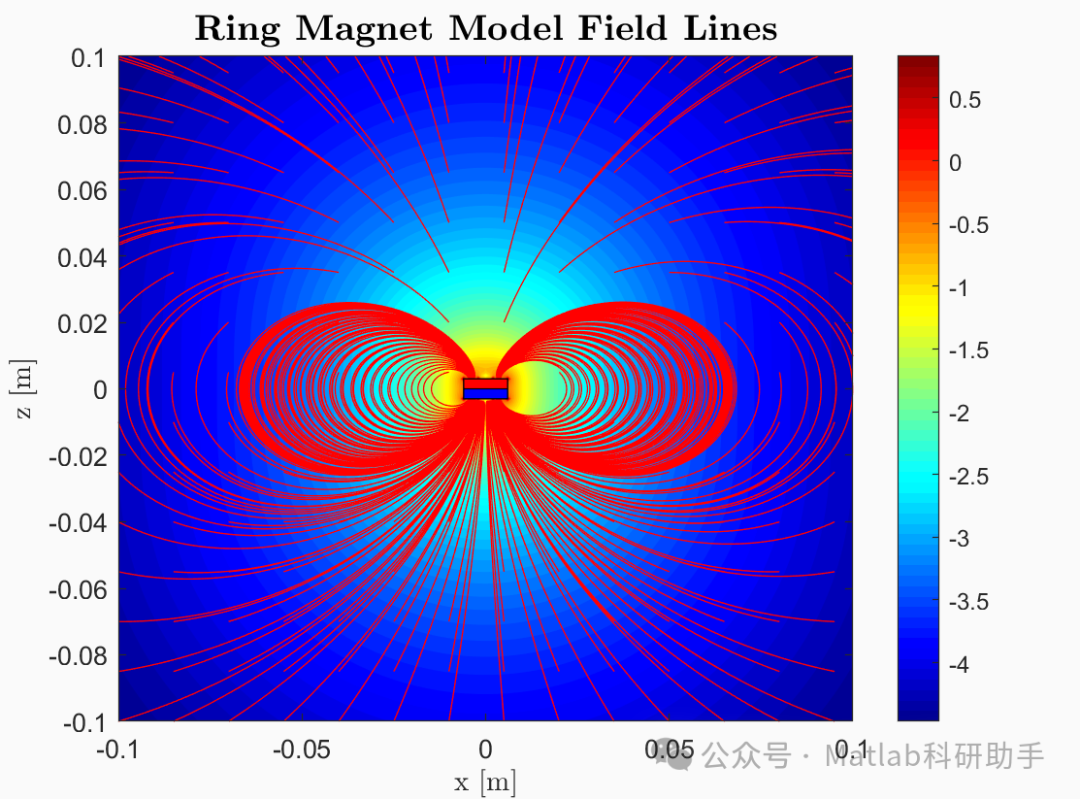

⛳️ 运行结果

🔗 参考文献

[1] 王瑞凯,左洪福,吕萌.环形磁铁空间磁场的解析计算与仿真[J].航空计算技术, 2011, 41(5):5.DOI:10.3969/j.issn.1671-654X.2011.05.005.

[2] 李飞,吴云峰,张萍,等.基于Matlab的霍尔效应实验数据处理[J].实验室研究与探索, 2011, 30(1):5.DOI:10.3969/j.issn.1006-7167.2011.01.017.

[3] 白志红,周玉虎.电磁铁的动态特性的仿真模型与计算分析[C]//CNKI；WanFang.CNKI；WanFang, 2007:19-20+23.DOI:CNKI:SUN:DILY.0.2004-03-005.
