【机翼】基于matlab的棱柱形飞机机翼梁分析

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、文档说明（需求翻译与核心定位）

本文档旨在阐述某款新机型机翼翼梁的结构分析与设计流程，该机型设计严格遵循特定法规要求。文档重点聚焦于翼梁的核心性能 —— 在承受规定载荷条件的同时，始终维持所需的安全系数，确保翼梁在飞机全生命周期内的结构可靠性与飞行安全性。

1.1 关键术语界定

• 机翼翼梁（Wing Spar）：作为机翼的主要承力构件，沿机翼展向布置，主要承受机翼传递的弯曲力矩、剪切力及扭矩，是保障机翼结构稳定性的核心部件；

• 规定载荷条件（Specified Loading Conditions）：涵盖飞机在起飞、巡航、机动、着陆等全飞行阶段的典型载荷，以及极端气象（如强气流、结冰）、应急工况（如单发失效、紧急着陆）下的附加载荷，具体数值需依据机型设计任务书与航空法规确定；

• 安全系数（Safety Factor）：为应对材料性能波动、载荷计算偏差、结构磨损老化等不确定性因素，在结构设计中引入的强度冗余系数，通常需满足航空法规（如 FAA、EASA 相关标准）规定的最小值（如静强度安全系数不低于 1.5，疲劳强度安全系数不低于 1.2）。

二、法规合规性框架（设计前提）

翼梁的结构分析与设计需以航空领域权威法规为基准，确保设计方案满足适航认证要求，主要遵循以下法规体系：

2.1 国际通用法规

• FAA（美国联邦航空管理局）：《联邦航空条例》（14 CFR）第 23 部（正常类、实用类飞机）或第 25 部（运输类飞机），明确规定机翼结构的强度要求、载荷工况划分及安全系数标准；

• EASA（欧洲航空安全局）：《欧洲航空安全条例》（CS）23 部或 25 部，与 FAA 法规等效，对翼梁的疲劳寿命、损伤容限设计提出详细要求；

• ISO 国际标准：如 ISO 12085（航空航天系列 — 复合材料结构损伤容限要求）、ISO 8565（航空航天系列 — 金属材料拉伸试验方法），规范翼梁材料性能测试与结构损伤容限设计流程。

2.2 机型专用设计规范

基于新机型的飞行任务剖面（如航程、载客量、起降场地条件），在通用法规基础上制定机型专用设计规范，明确翼梁的载荷等级、环境适应性要求（如高温、高湿、盐雾腐蚀）及寿命目标（如设计寿命 30000 飞行小时 / 15000 次起降）。

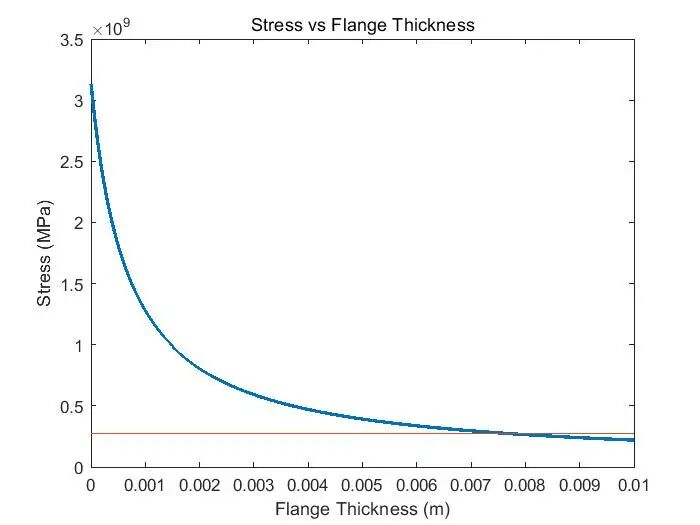

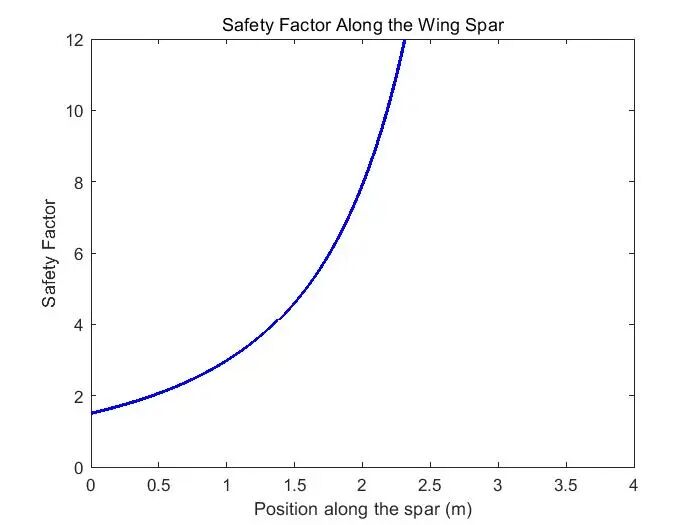

⛳️ 运行结果

📣 部分代码

%Part 1

% (a)

% Calculate w0 for distributed load function

w0 = 4 * wing_load / (pi * L); % calculate w0 in Newtons per meter

fprintf("w0(N/m): %f\n", 4 * wing_load / (pi * 4));

% Distributed load function as a handle

w_x = @(x) w0 * sqrt(1 - (x/L).^2);

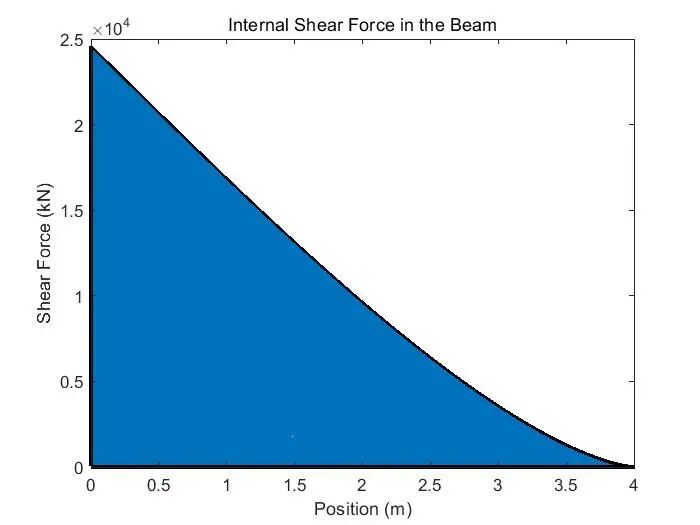

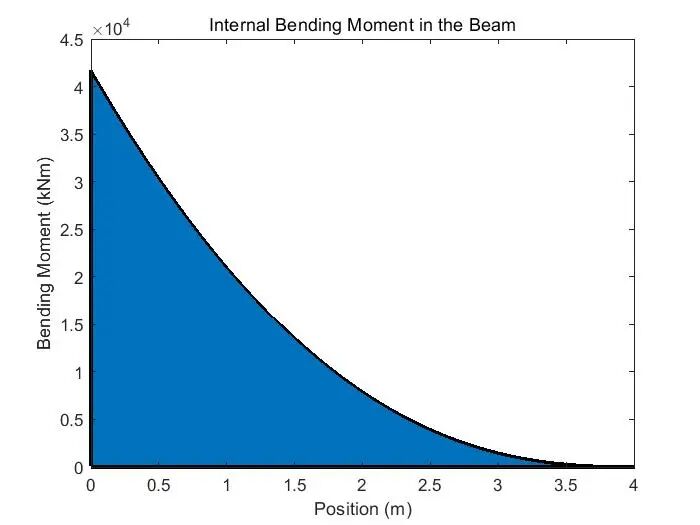

% (b) Maximum internal shear force and bending moment using numerical integration

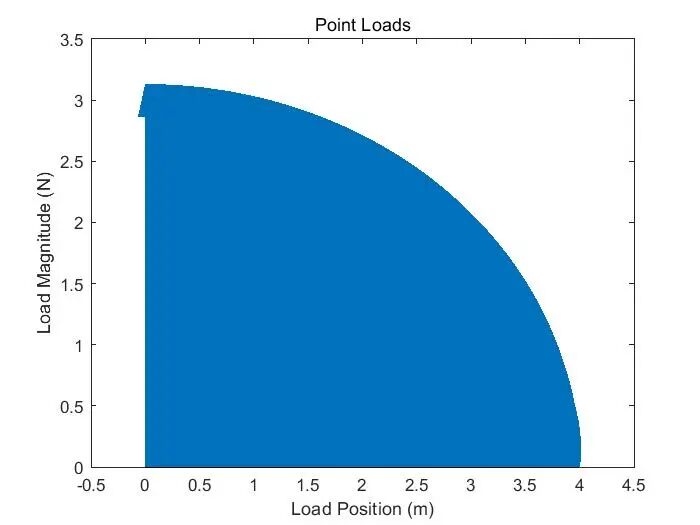

PloadsArray = zeros(1, N);

xAxis = linspace(0, L, N + 1);

deltaX = L/N;

for i = 1 : N

PloadsArray(i) = (w_x(xAxis(i)) + w_x(xAxis(i+1))) / 2 * deltaX;

end

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
