【无人机】电缆悬吊无人机有效载荷稳定性Matlab实现

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、引言

电缆悬吊无人机在诸多领域展现出独特价值，如电力巡检中对高压线缆状况的细致排查、建筑施工时物料的精准吊运，以及复杂地形下紧急物资的高效运输等。在这些应用场景里，有效载荷稳定性至关重要。不稳定的载荷会使无人机飞行姿态失控，导致任务失败，甚至引发安全事故，像在电力巡检时碰撞线缆造成短路，或物资运输中掉落砸伤人员与设施。因此，深入探究电缆悬吊无人机有效载荷稳定性意义重大。

二、电缆悬吊无人机工作原理与特点

（一）工作原理

电缆悬吊无人机以多旋翼无人机为基础，通过特制电缆与地面电源或设备相连。电缆承担双重关键作用，一是传输电力，为无人机飞行及设备运行供电，让无人机摆脱传统电池续航短的束缚，实现长时间持续作业；二是进行数据传输，保障无人机与地面控制站间指令、图像及传感器数据等信息的实时交互。作业时，无人机依靠旋翼产生升力悬停空中，通过飞控系统调节旋翼转速与角度保持姿态稳定，同时借助电缆传输的电力与信息执行任务，有效载荷则通过专门悬挂装置与无人机相连，随其飞行至指定地点。

（二）特点

1. 长时续航：与传统依靠电池供电的无人机相比，电缆悬吊无人机凭借电缆持续供电，可在空中长时间驻留。传统电池供电无人机续航时间通常仅 20 - 60 分钟，而电缆悬吊无人机理论上只要地面电源稳定，就能长时间作业，像在大型活动安保监控中，可连续工作数小时，为地面指挥中心提供持久稳定的空中视角。

1. 高负载能力：由于无需携带大量沉重电池，电缆悬吊无人机可将更多重量分配给有效载荷，具备更强负载能力。部分大型电缆悬吊无人机有效载荷可达数十公斤，能吊运较重建筑材料或大型检测设备，在桥梁建设中，可轻松运送建筑构件至指定位置，大大提升施工效率。

1. 稳定数据传输：电缆中的光纤可实现高速、稳定的数据传输，相较于无线通信，受环境干扰小，能实时回传高清图像和精准传感器数据。在复杂电磁环境下的电力巡检中，可确保无人机将拍摄的线缆细微故障图像清晰、及时地传输至地面控制中心，助力运维人员准确判断故障情况。

三、影响有效载荷稳定性的因素

（一）无人机自身性能

1. 飞行稳定性：无人机飞行姿态稳定性直接关系到有效载荷稳定。多旋翼无人机飞行时，受气流、操作指令变化等影响，可能出现晃动、偏移。若飞控系统响应不及时、姿态控制算法不完善，飞行姿态偏差会传递给有效载荷，使其晃动加剧。在山区等气流复杂区域执行任务时，不稳定的飞行姿态易导致有效载荷大幅摆动，增加碰撞风险。

1. 动力系统可靠性：动力系统是无人机飞行及维持有效载荷稳定的核心。电机性能差异、螺旋桨质量不平衡或动力系统散热不佳，都可能造成动力输出不稳定。电机瞬间功率波动，会使无人机飞行高度、姿态突变，带动有效载荷晃动。比如，电机长时间高负荷运转过热，导致输出功率下降，无人机可能突然下沉，使有效载荷产生较大位移。

（二）电缆特性

1. 电缆重量与刚度：电缆重量会增加无人机负载，影响飞行性能与有效载荷稳定性。较重电缆使无人机需消耗更多能量维持飞行，且在飞行过程中，电缆自身重力及摆动会对无人机产生额外作用力，干扰飞行姿态。同时，电缆刚度影响其柔韧性，刚度大的电缆在无人机飞行姿态改变时，难以迅速适应，会对有效载荷施加较大拉力，导致其晃动。在强风环境下，刚度大的电缆可能因无法及时顺应风向变化，使有效载荷出现剧烈摆动。

1. 电缆长度与张力：电缆长度过长，会增加其在空中的摆动幅度，且由于线缆自身重力，易出现下垂现象，影响有效载荷稳定性。当无人机飞行高度变化时，电缆张力也会改变，若张力控制系统不完善，无法实时调整电缆张力，可能导致电缆松弛或过紧。电缆松弛时，有效载荷易出现大幅度晃动；过紧则可能对无人机和有效载荷产生过大拉力，损坏设备。在高层建筑施工物料吊运中，随着无人机上升高度增加，若电缆张力未及时调整，就可能引发有效载荷晃动问题。

（三）外部环境因素

1. 气流干扰：自然环境中的气流是影响有效载荷稳定性的重要因素。不同高度、区域的气流复杂多变，如强风、阵风、紊流等。强风会对无人机和有效载荷产生较大作用力，使其偏离预定飞行轨迹，导致有效载荷晃动甚至失控。阵风的突然出现和消失，会使无人机来不及调整姿态，对有效载荷稳定性冲击极大。在沿海地区或山区进行作业时，复杂气流条件常给电缆悬吊无人机带来严峻挑战。

1. 电磁干扰：在一些特定环境中，如变电站、通信基站附近，存在较强电磁干扰。电磁干扰可能影响无人机飞控系统、通信系统及动力系统正常工作，导致飞行姿态控制异常、数据传输中断或动力输出不稳定，进而影响有效载荷稳定性。在变电站内使用电缆悬吊无人机进行设备巡检时，若无人机抗电磁干扰能力不足，飞控系统可能误判指令，使无人机飞行姿态突变，引发有效载荷晃动。

四、提升有效载荷稳定性的方法

（一）优化无人机设计

1. 改进飞控系统算法：研发先进的飞控系统姿态控制算法，提高对无人机飞行姿态的快速、精准调整能力。利用自适应控制算法，使飞控系统能根据飞行环境变化、有效载荷重量及电缆状态实时调整控制参数，保持飞行姿态稳定。在遇到强风干扰时，算法可迅速调整旋翼转速与角度，抵消风力影响，减小有效载荷晃动幅度。通过引入人工智能技术，如神经网络算法，让飞控系统学习不同工况下的最佳控制策略，进一步提升飞行稳定性与有效载荷稳定性。

1. 增强动力系统性能：选用高性能、稳定性好的电机和螺旋桨，确保动力输出稳定可靠。对电机进行优化设计，提高其效率、降低功率波动，并配备高效散热装置，保证电机在长时间高负荷工作下性能稳定。采用高精度动平衡技术，使螺旋桨在高速旋转时保持平衡，减少因螺旋桨不平衡产生的振动与额外作用力。同时，优化动力系统布局，合理分配电机安装位置，降低无人机飞行时的振动传递至有效载荷的程度。

（二）电缆系统优化

1. 选择合适电缆材料与结构：研发轻质、高强度且柔韧性好的电缆材料，在减轻电缆重量的同时，保证其具备足够抗拉强度与抗疲劳性能。采用新型复合材料制作电缆外皮，内部导体选用导电性能优良的材料，降低电阻，减少电力传输损耗。优化电缆结构，如采用多股绞线结构增强柔韧性，或在电缆内部添加阻尼材料，抑制电缆自身振动与摆动，减小对有效载荷的影响。在长距离电缆悬吊应用中，使用高强度碳纤维复合电缆，既能满足大长度需求，又能降低重量，提高有效载荷稳定性。

1. 完善电缆张力控制系统：设计智能电缆张力控制系统，实时监测电缆张力变化，并根据无人机飞行状态、高度及环境因素自动调整电缆张力。通过在电缆两端安装张力传感器，将张力数据反馈至控制系统，控制系统根据预设算法调节电缆收放装置，保持电缆张力在合适范围内。在无人机上升或下降过程中，张力控制系统能及时调整电缆张力，避免因张力突变导致有效载荷晃动。结合先进的控制理论，如模糊控制、预测控制等，提高张力控制系统响应速度与控制精度，进一步保障有效载荷稳定性。

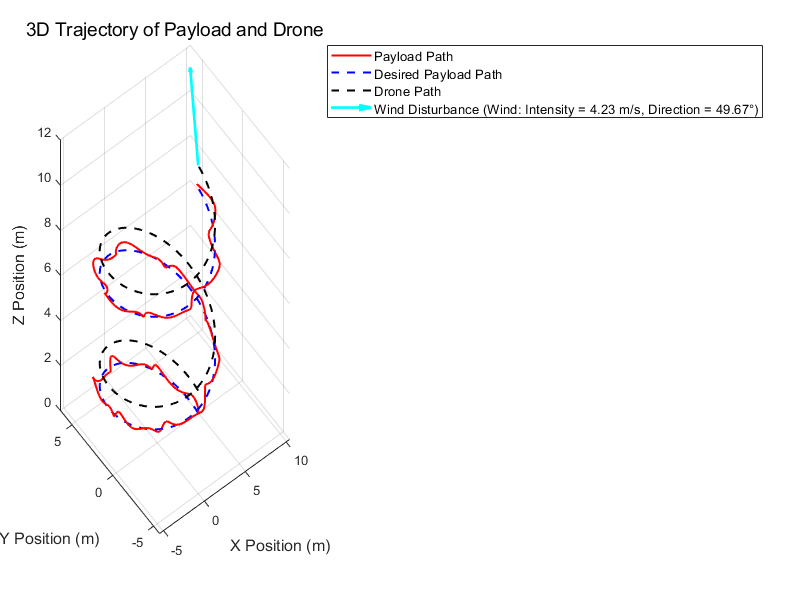

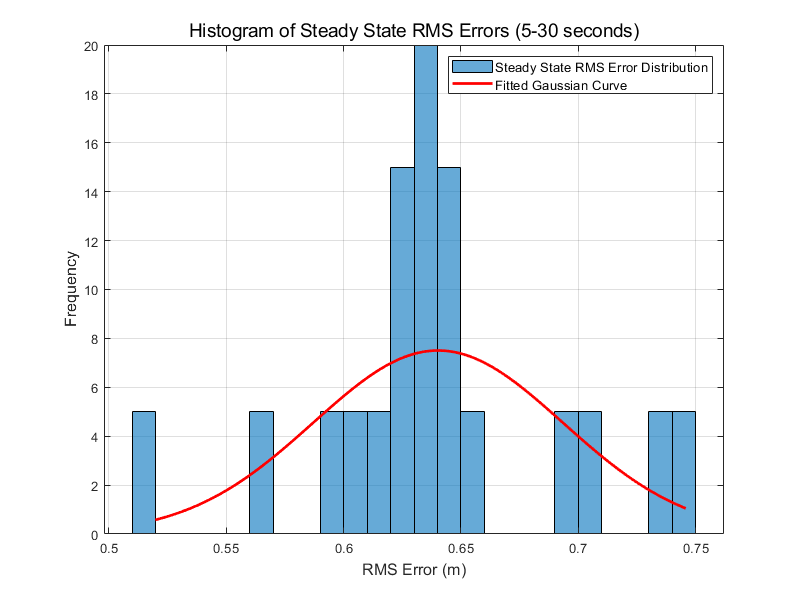

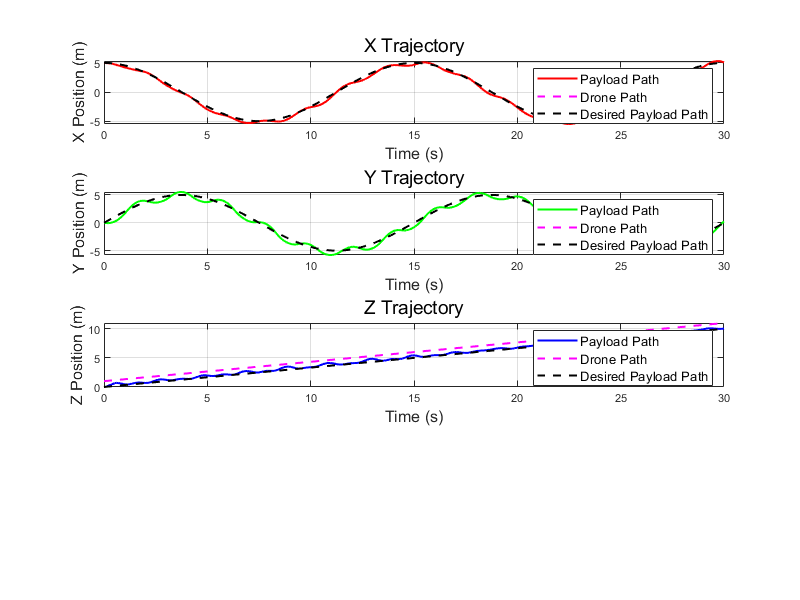

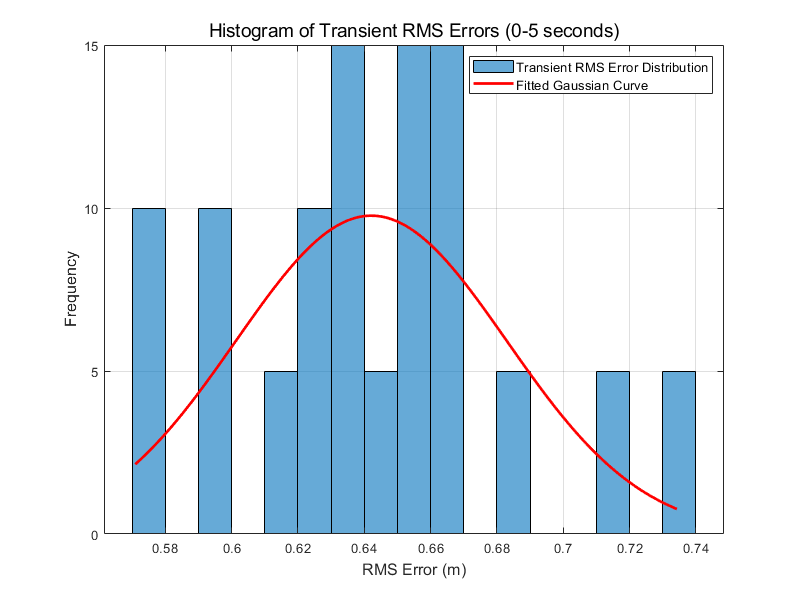

⛳️ 运行结果

📣 部分代码

% Desired drone trajectory waypoints

waypoints = [

4, 2, 6;

8, 2, 6;

4, 2, 6;

8, 2, 6;

4, 2, 6;

8, 2, 6;

4, 2, 6;

8, 2, 6;

4, 2, 6;

8, 2, 6;

4, 2, 6;

];

% Time spent at each waypoint (oscillating between positions for 15 seconds)

waypoint_times = linspace(0, 15, size(waypoints, 1));

% Interpolate between waypoints

x_drone_des = interp1(waypoint_times, waypoints(:,1), t, 'linear', 'extrap');

y_drone_des = interp1(waypoint_times, waypoints(:,2), t, 'linear', 'extrap');

z_drone_des = interp1(waypoint_times, waypoints(:,3), t, 'linear', 'extrap');

% Sampling time and constants

T_s = 0.1; % Sampling time

g = 9.81; % Gravity

m_payload = 1; % Mass of the payload

m_drone = 5; % Mass of the drone

l_cable = 1; % Length of the cable
