在工业自动化、新能源汽车、机器人驱动等领域，永磁同步电机（PMSM）凭借高效率、高功率密度、宽调速范围的优势，成为核心驱动部件。而电机控制的核心在于 “电流控制”—— 精准的电流控制能让电机输出稳定转矩、降低损耗、提升动态响应速度。传统电流控制方法（如 PI 控制）在面对负载突变、参数扰动时，常出现响应滞后、超调等问题，而 “永磁同步电机电流预测控制” 技术，就像给电机装上了 “智能预判大脑”，通过提前预测电流变化趋势，实现更精准、更快速的电流调节。今天我们就来拆解这项技术，看看它如何突破传统控制局限，赋能永磁同步电机高效运行。

一、电流控制痛点：传统方法为何 “力不从心”？

永磁同步电机的运行性能高度依赖电流控制精度，尤其是在动态场景（如新能源汽车急加速、机器人快速启停）中，电流需实时跟随指令变化。但传统电流控制方法在复杂工况下，往往面临三大核心痛点：

1. 动态响应 “慢半拍”：指令跟随滞后

传统 PI 电流控制基于 “误差反馈” 调节 —— 只有当实际电流与指令电流出现偏差后，控制器才会调整输出。在负载突变场景（如机器人突然抓取重物），电流偏差会瞬间增大，而 PI 控制器的积分环节需要时间累积调节量，导致电流响应滞后（通常滞后 1-2 个控制周期）。例如新能源汽车急加速时，电机电流无法快速达到指令值，会出现短暂的 “动力不足” 现象。

2. 参数扰动 “抗干扰弱”：精度易失准

永磁同步电机的参数（如定子电阻、电感、永磁体磁链）会随运行状态变化：温度升高时定子电阻增大，高转速下电感会因磁饱和效应变化，这些参数扰动会导致 PI 控制器的调节增益失配。比如电机长时间高负载运行后，定子电阻从 0.5Ω 升至 0.7Ω，PI 控制器若未及时调整参数，实际电流与指令电流的偏差会从 5% 扩大到 15%，导致电机转矩波动、损耗增加。

3. 多目标协调 “顾此失彼”：难以兼顾性能

电流控制需要同时满足 “快速响应”“低谐波畸变”“低开关损耗” 等多目标。传统 PI 控制采用固定的调制策略（如 SVPWM 空间矢量脉宽调制），难以在多目标间动态平衡：若为提升响应速度增大开关频率，会导致逆变器开关损耗增加；若为降低损耗减小开关频率，又会使电流谐波畸变率升高（从 3% 增至 8%），影响电机运行平稳性。

这些痛点让传统电流控制难以满足高精度、高动态的应用需求，而电流预测控制通过 “模型预测 + 滚动优化” 的思路，从根本上解决了 “滞后”“抗扰弱”“多目标难协调” 的问题。

二、核心原理：电流预测控制 ——“预判” 而非 “补救”

永磁同步电机电流预测控制的核心逻辑是 “基于电机模型预测未来电流，通过优化算法选择最优控制量”，简单来说就是 “先预判、再决策”，而非传统方法的 “先出错、再修正”。其技术框架主要包含三个关键模块：

1. 电机数学模型：预测的 “基础蓝图”

要预测电流，首先需要建立能精准描述永磁同步电机电流变化规律的数学模型。在同步旋转坐标系（d-q 坐标系）下，永磁同步电机的电压方程是核心，公式如下：

d 轴电压方程：u_d = R_s i_d + L_d (di_d/dt) - ω_e L_q i_q

q 轴电压方程：u_q = R_s i_q + L_q (di_q/dt) + ω_e (L_d i_d + ψ_f)

其中：

u_d、u_q 为 d-q 轴定子电压（控制量）；

i_d、i_q 为 d-q 轴定子电流（被控量）；

R_s 为定子电阻，L_d、L_q 为 d-q 轴电感，ψ_f 为永磁体磁链（电机参数）；

ω_e 为电机电角速度（运行状态量）。

通过这个模型，只要已知当前电流 i_d、i_q、电角速度 ω_e 以及未来时刻的电压指令 u_d、u_q，就能通过数值积分（如欧拉法、龙格 - 库塔法）预测未来 1-2 个控制周期的电流值（记为 i_d^pred、i_q^pred）。例如采用欧拉法预测下一周期电流：

i_d^(k+1) = i_d^k + [ (u_d^k - R_s i_d^k + ω_e^k L_q i_q^k ) / L_d ] × T_s

i_q^(k+1) = i_q^k + [ (u_q^k - R_s i_q^k - ω_e^k (L_d i_d^k + ψ_f) ) / L_q ] × T_s

（注：k 为当前周期，k+1 为下一周期，T_s 为控制周期，通常为 10-100μs）

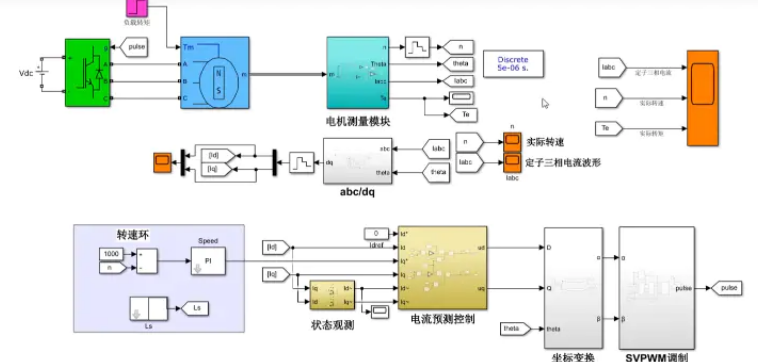

⛳️ 运行结果

📣 部分代码

L_alpha = params.L_alpha; L_beta = params.L_beta; R_s = params.R_s; n_p = params.n_p; K_t = params.K_t; lambda = params.lambda; N = params.N; Ts = params.Ts; % 预测模型初始化 x = [i_actual.alpha; i_actual.beta]; x_pred = zeros(N, 2); x_pred(1, :) = x; % 电压候选集 V_candidates = generate_voltage_space(); % 成本函数计算 min_cost = inf; best_V = zeros(1, 3); for idx = 1:length(V_candidates) V = V_candidates(idx); cost = 0; for k = 1:N x_next = predict_state(x, V, k, params); error = x_next - i_ref; cost += error(1)^2 + error(2)^2 + lambda*V^2; end
