牵引拖车卡车（如集装箱运输车、半挂卡车）的弯道倒车操作是车辆控制领域的典型难题。这类车辆具有多体耦合（牵引车与拖车通过铰接点连接）、非线性动力学（低速倒车时转向与轨迹的强耦合）和时变特性（车身姿态随倒车过程动态变化），传统 PID 控制或固定增益线性控制难以在弯曲道路上实现高精度轨迹跟踪。时变线性二次稳压器（Time-Varying Linear Quadratic Regulator, TV-LQR）通过在线更新状态权重矩阵，能自适应匹配系统动态特性变化，为复杂工况下的车辆控制提供了有效解决方案。本文将构建牵引拖车卡车的动力学模型，设计基于 TV-LQR 的倒车控制策略，并通过仿真验证其在弯曲道路上的轨迹跟踪精度和稳定性。

一、牵引拖车卡车倒车控制的挑战与动力学建模

1.1 弯道倒车的核心控制难点

牵引拖车卡车在弯曲道路（如 S 形弯道、90° 直角弯）倒车时，面临以下独特挑战：

• 铰接点耦合效应：牵引车与拖车通过 hitch 点连接，倒车时转向输入会导致拖车产生 “折叠” 趋势（即 “杰克 knife” 现象），严重时可能引发侧翻或碰撞，尤其在急弯工况下风险加剧。

• 非线性动力学特性：低速倒车时，轮胎侧偏力与滑移角的关系呈现强非线性（不同于高速行驶的线性区域），且车身姿态（如牵引车与拖车的夹角）对转向灵敏度的影响显著，传统线性模型难以准确描述。

• 轨迹跟踪精度要求高：弯曲道路对路径偏差的容忍度低（如狭窄巷道转弯时，横向偏差超过 0.5m 即可能碰撞路沿），需控制牵引车转向角使拖车沿参考轨迹（如道路中心线）行驶。

• 时变系统参数：随着倒车过程的推进，车辆质心位置、转动惯量等参数随车身姿态动态变化（如拖车与牵引车的夹角从 0° 增至 30° 时，系统惯性参数变化可达 20%），固定增益控制器的适应性不足。

1.2 牵引拖车卡车的运动学模型

为简化控制设计，首先建立平面运动学模型（忽略动力学细节，适用于低速场景），以描述车辆姿态与轨迹的关系：

1. 坐标系定义：

• 牵引车坐标系：原点为牵引车后轴中点，x 轴沿车身纵向向前，y 轴向右。

• 拖车坐标系：原点为拖车前轴中点（铰接点），x 轴沿拖车纵向向前，y 轴向右。

• 全局坐标系：固定于地面，用于描述车辆位置和轨迹。

1. 状态变量：

定义系统状态向量X = [x_t, y_t, θ_t, φ]ᵀ，其中：

• (x_t, y_t)：拖车质心在全局坐标系中的位置。

• θ_t：拖车的航向角（与全局 x 轴夹角）。

• φ：牵引车与拖车的夹角（铰接角，φ = θ_t - θ_h，θ_h为牵引车航向角）。

1. 运动学方程：

设牵引车倒车速度为v（低速匀速，v < 5km/h），转向角为δ（控制输入），则状态方程为：

TypeScript取消自动换行复制

ẋ_t = v · cosθ_t

ẏ_t = v · sinθ_t

θ̇_t = (v / L_t) · sinφ

φ̇ = (v / L_h) · tanδ - (v / L_t) · sinφ

其中，L_h为牵引车轴距，L_t为拖车轴距。该模型揭示了转向角δ如何通过铰接角φ影响拖车的航向和位置，体现了系统的耦合特性。

1.3 非线性特性与线性化处理

上述运动学模型中，θ̇_t和φ̇包含正弦和正切函数，呈现非线性。为应用 LQR 控制，需在当前状态附近进行线性化：

1. 工作点选择：

在每个控制时刻k，以当前状态X(k)为工作点，将非线性方程线性化为：

TypeScript取消自动换行复制

ΔẊ(k) = A(k) · ΔX(k) + B(k) · Δδ(k)

其中ΔX = X - X₀为状态偏差，Δδ = δ - δ₀为控制偏差，A(k)和B(k)为时变雅可比矩阵（随工作点X(k)变化）。

1. 时变矩阵计算：

线性化后的系统矩阵A(k)和输入矩阵B(k)为：

TypeScript取消自动换行复制

A(k) = [00 -v·sinθ_t  0;

00  v·cosθ_t  0;

000         (v/L_t)·cosφ;

000         -(v/L_t)·cosφ]

B(k) = [0; 0; 0; (v/L_h)·sec²δ₀]

可见，A(k)和B(k)随θ_t、φ和δ₀动态变化，这正是采用时变 LQR的核心原因。

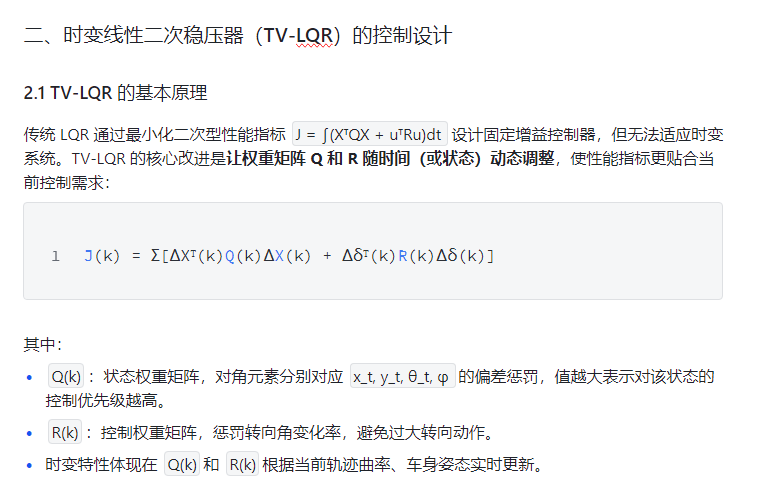

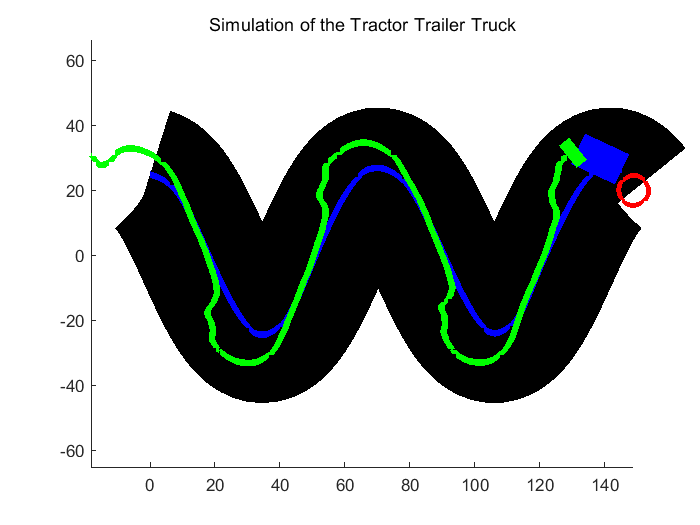

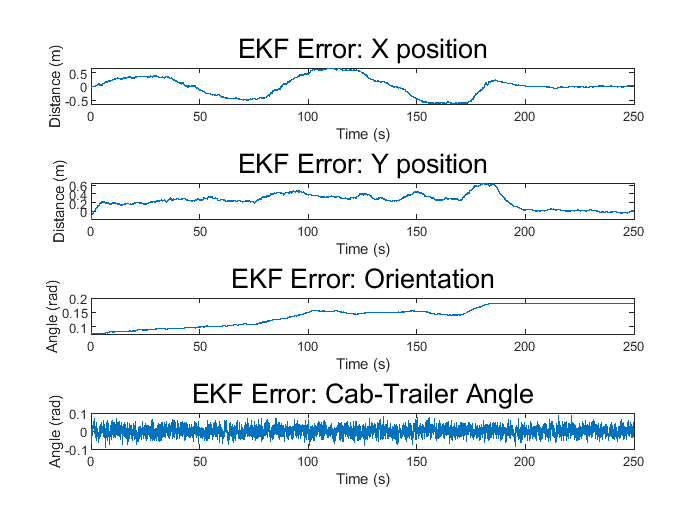

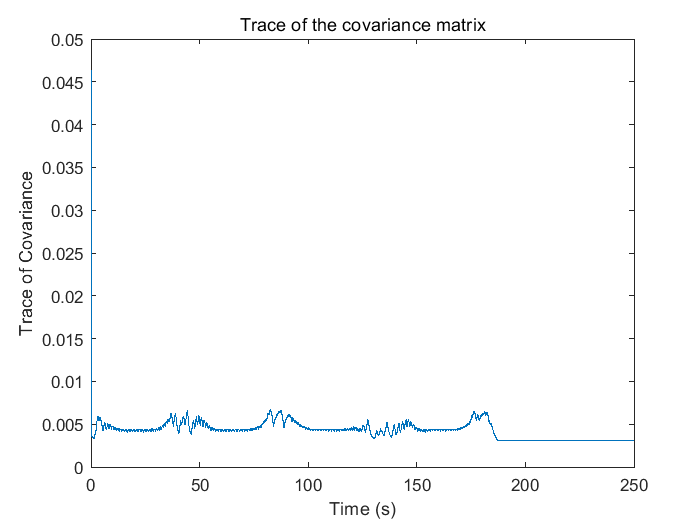

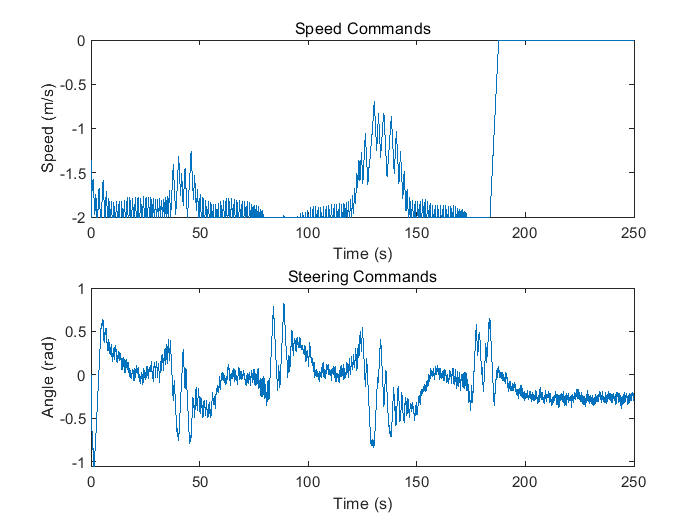

⛳️ 运行结果

📣 部分代码

%Unpack parameters

dt = Params.Sim.dt;

H = Params.Est.H;

R = Params.Est.R;

Q = Params.Est.Q;

%Linearize about Xhat

th = Xhat(3);

phi = Xhat(4);

v = Input(1);

psi = Input(2);

Lt = Params.Dyn.Lt;

%Lc = Params.Dyn.Lc;

%Propagate covariance

Pbar = F*P*F' + Q;

%Measurement Update

Nu = Z - H*Xbar;

S = H*Pbar*H' + R;

W = Pbar*H'/S;

%Estimates!

Xhat = Xbar + W*Nu;

P = Pbar - W*S*W';

end
