【悬索桥的情形】计算悬【悬索桥的情形】计算悬索桥在随机载荷作用下的位移响应附Matlab代码

作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

悬索桥作为一种大跨度柔性结构，在运营过程中常受到各种随机载荷的作用，如车辆行驶产生的动载荷、风力引起的脉动载荷等。当这些随机载荷用均值为零的不相关白噪声表示时，准确计算悬索桥的位移响应对于评估桥梁的安全性、舒适性以及结构设计优化具有重要意义。

悬索桥动力学模型的建立

悬索桥的结构复杂，为了准确计算其在随机载荷下的位移响应，首先需要建立合理的动力学模型。通常可将悬索桥简化为多自由度系统，考虑主梁、主缆、吊索等主要构件的刚度、质量和阻尼特性。

主梁作为主要的承载结构，其质量分布和弯曲刚度是模型的重要参数。主缆通过吊索对主梁施加约束，其弹性变形会影响桥梁的整体刚度。吊索则可视为弹性元件，将主梁的荷载传递给主缆。在建模过程中，需综合考虑这些构件之间的相互作用，形成系统的质量矩阵、刚度矩阵和阻尼矩阵。

对于大跨度悬索桥，由于其柔性较大，几何非线性效应不可忽略。在承受载荷时，主梁和主缆的变形可能导致结构的刚度发生变化，因此在动力学模型中需要引入几何非线性项，以更准确地反映结构的受力状态。

随机载荷的特性与表示

题目中明确随机载荷由均值为零的不相关白噪声表示。白噪声具有功率谱密度为常数、自相关函数为狄拉克函数的特性，这意味着在不同时刻，载荷的值是不相关的。

在悬索桥的动力学分析中，随机载荷通常作用在主梁上，可根据实际情况确定载荷的作用位置和分布形式。例如，车辆载荷可简化为作用在特定位置的集中力，风力载荷则可能是分布在主梁表面的均布力。将这些实际载荷抽象为符合白噪声特性的随机过程，为后续的响应计算奠定基础。

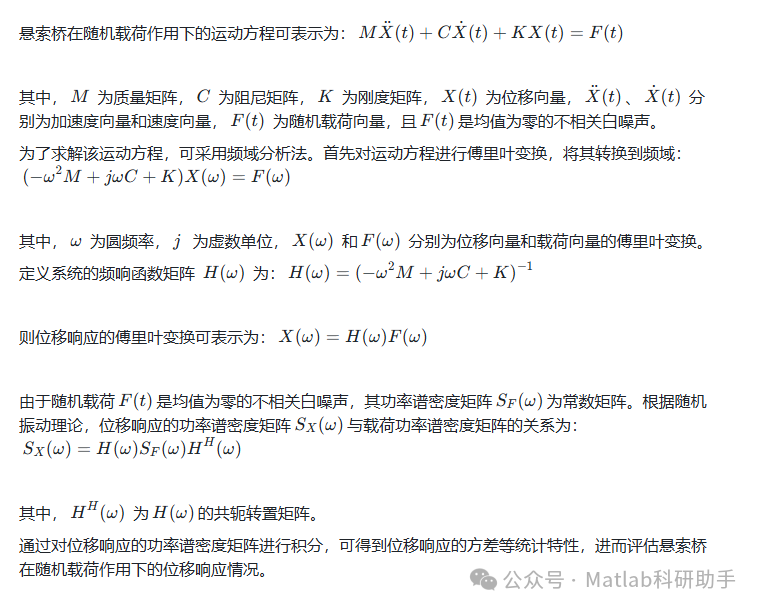

运动方程的建立与求解

结果分析

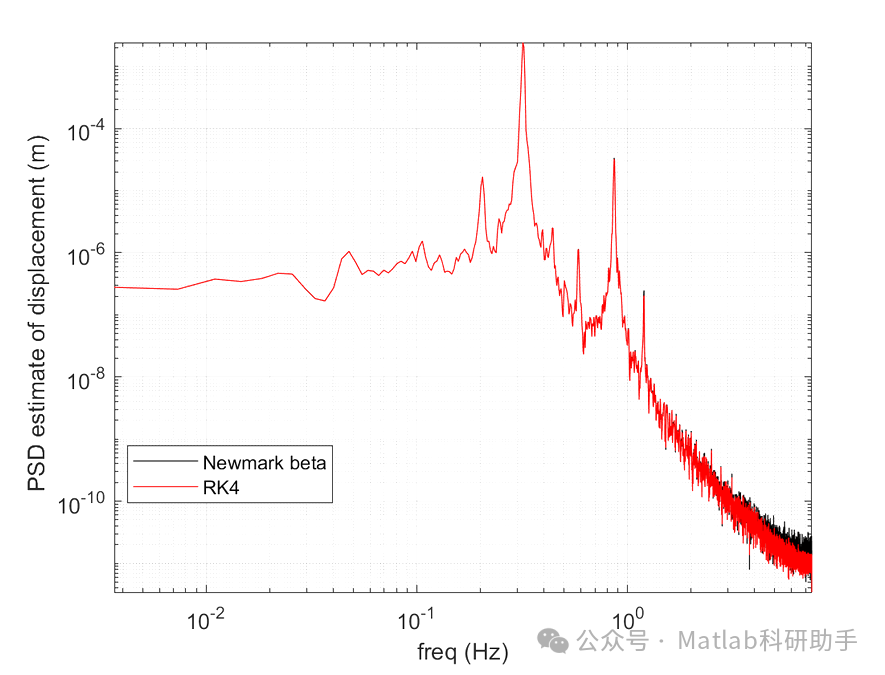

在得到位移响应的功率谱密度和统计特性后，需要对结果进行分析。可以通过绘制位移响应的功率谱曲线，观察其在不同频率下的能量分布，了解悬索桥对不同频率载荷的响应特性。

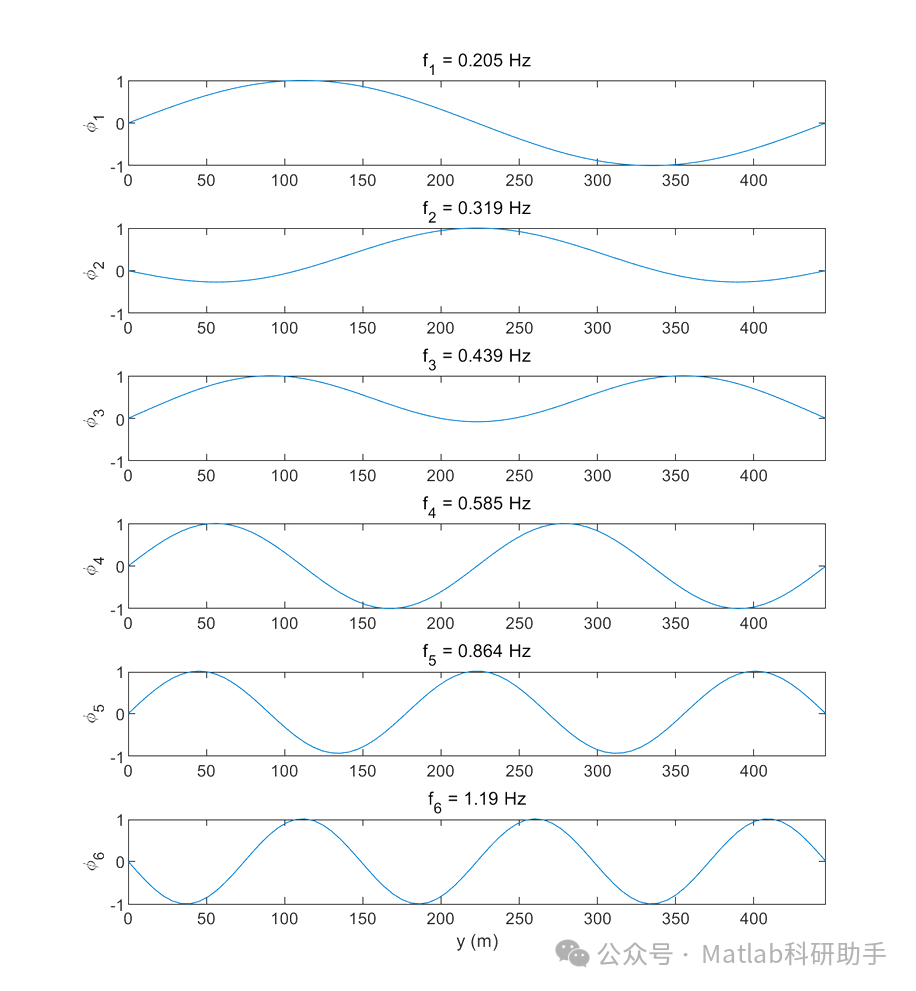

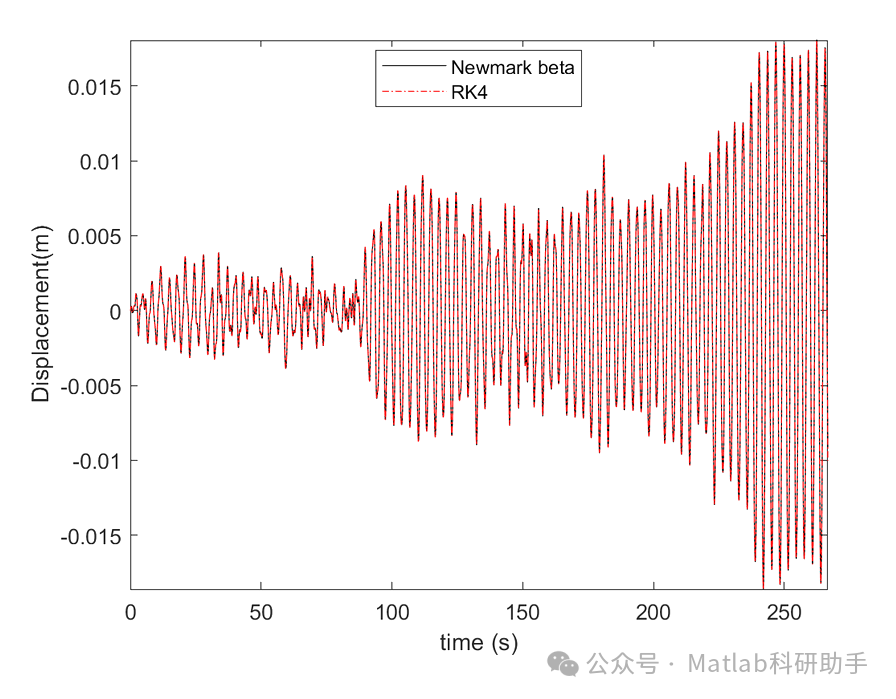

⛳️ 运行结果

🔗 参考文献

[1] 马红艳.海洋平台结构优化设计方法与软件[D].大连理工大学,2003.DOI:10.7666/d.y665673.

[2] 陈欣,项昌乐,郑慕侨.车辆传动系多工况随机载荷谱的统计处理方法[J].汽车工程, 1999, 21(4):6.DOI:CNKI:SUN:QCGC.0.1999-04-007.

[3] 李军强,方同.海洋钻井隔水管随机振动的理论分析[J].石油机械, 2000, 28(8):3.DOI:10.3969/j.issn.1001-4578.2000.08.018.
