🔥 内容介绍

一、研究背景

交流电机因其结构简单、可靠性高、维护成本低等优点，在工业生产、交通运输、航空航天等领域得到了广泛应用。然而，交流电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统，传统的控制方法难以满足高性能调速的要求。矢量控制技术的出现，为交流电机的高性能控制提供了有效的解决方案。它通过坐标变换，将交流电机的定子电流分解为励磁分量和转矩分量，实现了对励磁和转矩的独立控制，使交流电机的调速性能接近直流电机。

Matlab/Simulink 作为一种强大的仿真工具，为交流电机矢量控制系统的建模与仿真提供了便捷的平台。利用 Matlab/Simulink 可以直观地构建交流电机矢量控制系统的仿真模型，对系统的性能进行分析和优化，为实际系统的设计和调试提供理论依据。

二、交流电机矢量控制原理

2.1 坐标变换理论

矢量控制的核心是坐标变换，主要包括以下几种变换：

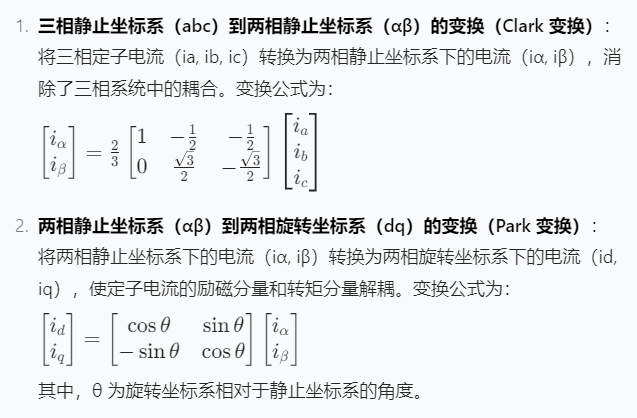

1. 三相静止坐标系（abc）到两相静止坐标系（αβ）的变换（Clark 变换）

   ：将三相定子电流（ia, ib, ic）转换为两相静止坐标系下的电流（iα, iβ），消除了三相系统中的耦合。变换公式为：

2.2 矢量控制基本原理

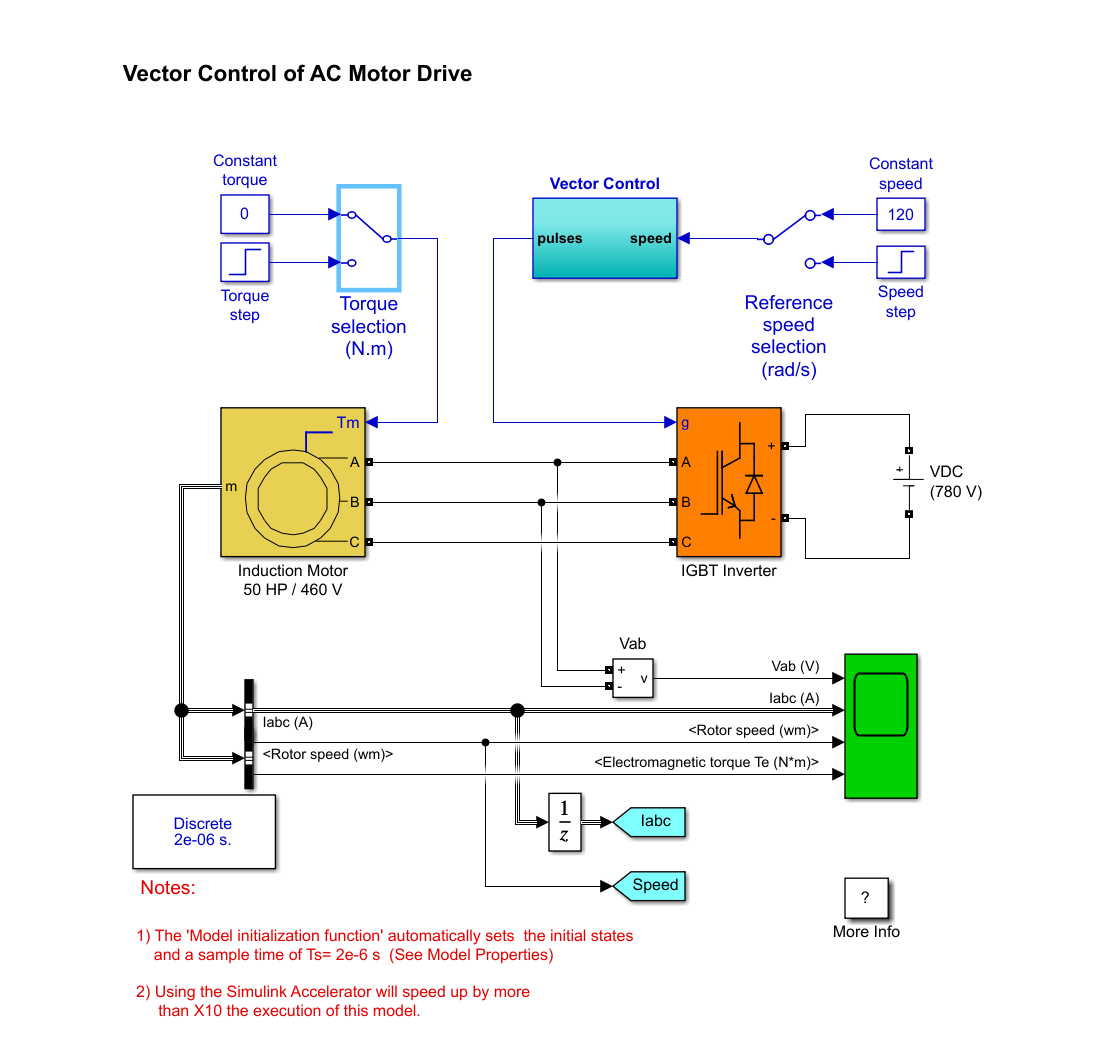

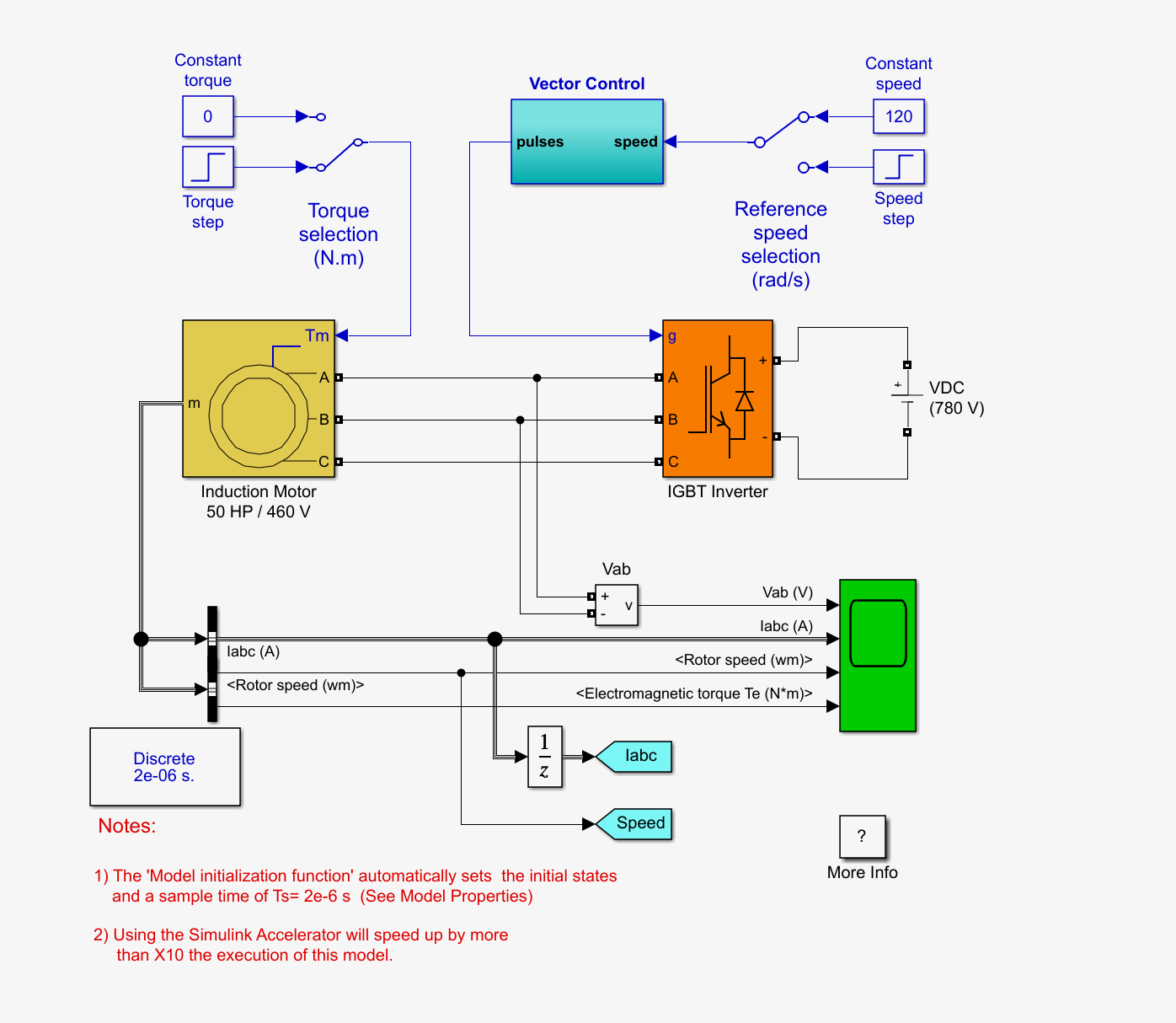

矢量控制的基本思想是通过坐标变换，将交流电机的定子电流分解为励磁分量 id 和转矩分量 iq，并分别对它们进行控制。对于感应电机，通常采用转子磁场定向的矢量控制方法，即让旋转坐标系的 d 轴与转子磁链方向重合，此时转子磁链在 q 轴上的分量为零（ψrq = 0）。在这种情况下，转子磁链仅由定子电流的励磁分量 id 决定，而电磁转矩则与定子电流的转矩分量 iq 成正比，实现了励磁和转矩的独立控制。控制框图如下：

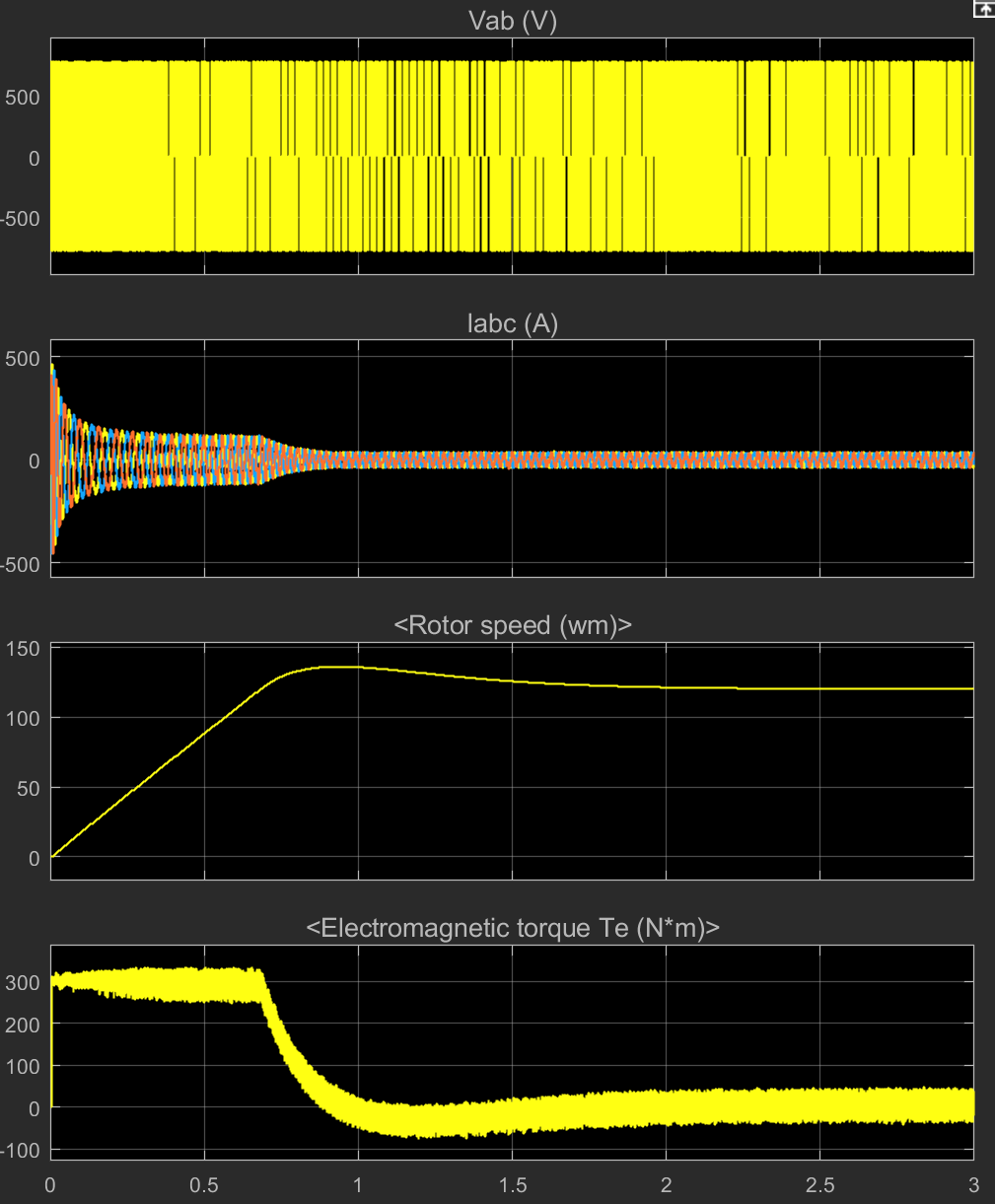

⛳️ 运行结果

📣 部分代码

🔗 参考文献

[1] 纪志成,薛花,沈艳霞.基于Matlab交流异步电机矢量控制系统的仿真建模[J].系统仿真学报, 2004, 16(3):6.DOI:10.3969/j.issn.1004-731X.2004.03.006.

[2] 邵杰.基于Matlab/Simulink异步电机矢量控制系统仿真[J].自动化技术与应用, 2009(3):4.DOI:10.3969/j.issn.1003-7241.2009.03.025.

🎈 部分理论引用网络文献，若有侵权联系博主删除
