一、引言

在航空航天、机械制造等领域，铝板作为常用材料，其结构完整性对设备安全运行至关重要。贯穿孔是铝板常见的缺陷类型，可能导致结构强度下降、应力集中，甚至引发灾难性事故。传统的无损检测方法如目视检测、涡流检测等在检测精度、检测效率或对微小缺陷的识别能力上存在一定局限。超声导波检测技术凭借传播距离远、检测效率高、对缺陷敏感等优势，成为铝板缺陷检测与定位的研究热点。研究超声导波在铝板贯穿孔定位中的应用，对于保障铝板结构安全、提高设备可靠性具有重要的现实意义。

二、超声导波基本原理

2.1 超声导波的定义与分类

超声导波是一种在有限尺寸介质（如板、杆、管道等）中传播的弹性波，其传播特性受介质的几何尺寸和边界条件影响。根据波的传播方向和质点振动方向的关系，超声导波主要分为纵波、横波和表面波等类型。在铝板检测中，常用的是兰姆波（Lamb 波），它是一种特殊的板波，在板的上下表面和内部传播，包含对称型（S 型）和反对称型（A 型）两种模态，不同模态的兰姆波具有不同的传播速度和频散特性。

2.2 超声导波的传播特性

超声导波在铝板中传播时，会与铝板中的缺陷相互作用，发生反射、折射、散射等现象。这些现象改变了导波的传播路径、幅值和相位等特征，通过分析这些变化，可实现对缺陷的检测与定位。此外，超声导波还存在频散特性，即不同频率的导波在介质中传播速度不同，这使得导波信号在传播过程中发生畸变，给缺陷检测和定位带来挑战，同时也为通过频率 - 速度关系分析缺陷提供了依据。

三、铝板贯穿孔检测的信号特征提取

3.1 检测系统搭建

搭建基于超声导波的铝板贯穿孔检测系统，主要包括超声激励与接收装置、信号采集与处理系统。超声激励装置通常采用压电换能器，将电信号转换为超声导波信号并发射到铝板中；接收装置同样使用压电换能器，接收经过铝板传播后的超声导波信号。信号采集与处理系统负责采集接收换能器输出的电信号，并进行放大、滤波、采样等预处理，以便后续进行信号特征提取。

3.2 信号特征分析

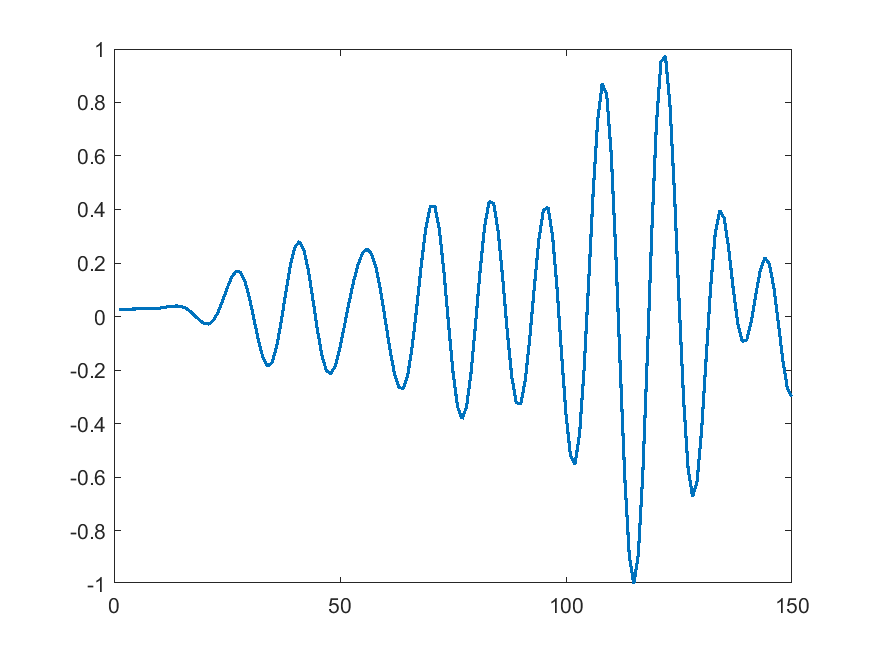

当超声导波传播到铝板贯穿孔处时，会产生反射回波信号。对采集到的信号进行时域和频域分析，提取与贯穿孔相关的特征。在时域中，通过观察信号的波形，可识别出缺陷反射回波的到达时间，结合导波的传播速度，初步确定缺陷与检测点的距离。在频域中，利用傅里叶变换将时域信号转换为频域信号，分析信号的频率成分变化，不同尺寸和位置的贯穿孔会使导波信号在某些频率段出现能量衰减或增强，这些频率特征可作为缺陷定位的依据。此外，还可采用时频分析方法（如小波变换），获取信号在时间 - 频率二维平面上的特征，更全面地描述信号随时间和频率的变化规律，提高缺陷特征提取的准确性。
