🔥 内容介绍
基于到达时间差(Time Difference of Arrival, TDOA)的定位技术因其不需要知道发射源的具体发射时间,在无线定位领域得到了广泛的应用。 Chan氏算法是一种经典的TDOA定位算法,以其计算复杂度较低,在噪声环境下表现稳定而著称。 本文旨在探讨使用MATLAB对基于Chan氏算法的TDOA定位进行仿真,并进一步计算几何精度衰减因子(Geometric Dilution of Precision, GDOP),以评估定位系统的几何构型对定位精度的影响。
一、 TDOA定位原理及Chan氏算法
TDOA定位的基本原理是通过测量目标信号到达不同基站的时间差,从而建立一系列双曲线方程。 每个时间差对应一条双曲线,目标位于这些双曲线的交点上。 在实际应用中,由于测量误差的存在,这些双曲线往往不会精确相交于一点,而是形成一个区域。 因此,TDOA定位算法的目标就是在这个区域内找到一个最佳估计点,作为目标的位置。
Chan氏算法是一种解析算法,通过巧妙的数学推导,将双曲线方程转化为线性方程组,从而避免了复杂的迭代运算。 该算法主要分为两个阶段:
-
第一阶段:粗估计。 首先,选择一个基站作为参考基站,然后计算目标到其他基站与参考基站的距离差。 通过最小二乘法,得到目标位置的粗略估计值。 粗估计值通常具有一定的偏差,但可以作为第二阶段的初始值。
-
第二阶段:精细估计。 在第一阶段的基础上,再次利用最小二乘法,对粗估计值进行修正,得到更加精确的目标位置估计值。 第二阶段的修正可以显著提高定位精度,尤其是在噪声环境下。
Chan氏算法的优势在于其计算复杂度低,不需要进行迭代运算,因此运算速度快,易于实现。 然而,该算法也存在一些局限性,例如对噪声较为敏感,在高噪声环境下定位精度会受到影响。 此外,Chan氏算法对基站的几何构型也比较敏感,良好的基站构型可以显著提高定位精度。
二、 MATLAB仿真实现
使用MATLAB进行TDOA定位仿真主要包括以下几个步骤:
-
场景建模: 首先,需要定义定位场景,包括基站的位置和目标的位置。 可以根据实际应用场景的需求,选择合适的坐标系和单位。 例如,可以选择一个二维平面坐标系,以米为单位,定义基站和目标的坐标。
-
信号模拟: 模拟目标发射信号,并计算信号到达各个基站的时间。 在实际应用中,信号传播时间受到多种因素的影响,例如多径效应、阴影衰落等。 在仿真中,可以根据需要加入噪声,模拟测量误差。 通常,可以使用高斯噪声模拟测量误差。
-
TDOA计算: 根据信号到达各个基站的时间,计算目标到不同基站与参考基站的到达时间差(TDOA)。 这是TDOA定位的关键步骤。
-
Chan氏算法实现: 使用MATLAB编写Chan氏算法的程序,根据TDOA数据,估计目标的位置。 程序需要实现Chan氏算法的两个阶段:粗估计和精细估计。
-
结果评估: 将估计的目标位置与真实的目标位置进行比较,计算定位误差。 可以使用均方根误差(Root Mean Square Error, RMSE)作为定位精度的评价指标。
三、 GDOP计算及分析
GDOP是一种常用的评价定位系统几何构型的指标。 GDOP值越小,说明基站的几何构型越好,定位精度越高。 GDOP的定义如下:
scss
GDOP = sqrt(trace( (H' * H)^(-1) ))
其中,H是测量矩阵,其元素与基站和目标的位置有关。 具体来说,H的每一行代表一个TDOA测量,其元素是目标到该基站与参考基站的距离差对目标坐标的偏导数。
计算GDOP的步骤如下:
-
计算测量矩阵H。 根据基站和目标的位置,计算测量矩阵H。
-
计算(H' * H)^(-1)。 对H的转置乘以H的结果求逆。
-
计算trace( (H' * H)^(-1) )。 计算(H' * H)^(-1)的迹,即对角线元素之和。
-
计算GDOP。 对trace( (H' * H)^(-1) )开平方,得到GDOP值。
通过计算GDOP,可以分析不同基站构型对定位精度的影响。 一般来说,基站分布越均匀,GDOP值越小,定位精度越高。 例如,如果基站都集中在一个区域,GDOP值会很大,定位精度会很低。

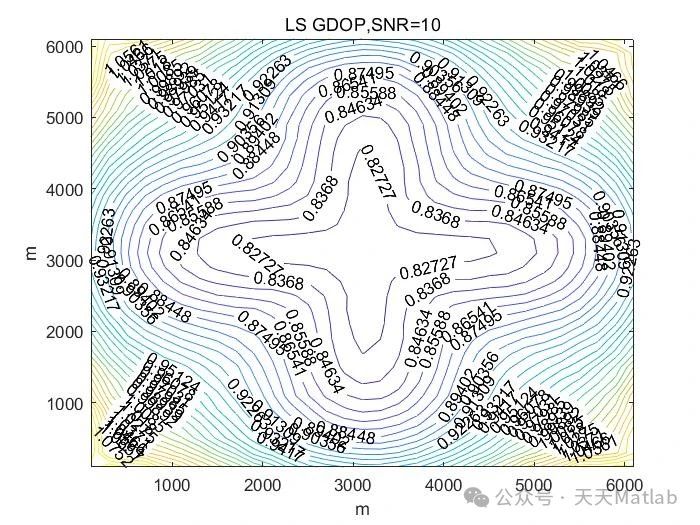

⛳️ 运行结果
🔗 参考文献
A Simple and Efficient Estimator for Hyperbolic Location - Y. T. Chan, K. C. Ho Hyperbolic Positioning Accuracy Issues Measurement Noise, Geometric Dilution of Position, and Synchronization Errors - Marc A. Weiss, Charles Barry
