🔥 内容介绍

变分模态分解（Variational Mode Decomposition, VMD）作为一种自适应的信号分解方法，在非线性、非平稳信号处理领域得到了广泛应用。它将信号分解问题转化为变分问题的求解，通过迭代寻优的方式将信号分解为一系列固有模态函数（Intrinsic Mode Functions, IMFs）。然而，VMD的性能高度依赖于惩罚因子α和模态个数K这两个关键参数的选取。不合适的参数设置会导致过分解、欠分解或者模态混叠等问题，严重影响分解结果的准确性和可靠性。因此，如何有效地优化VMD的参数，成为提升其性能的关键。

本文将探讨一种基于CPO-SVMD分解的Matlab实现方法，其核心思想是利用豪猪算法（Porcupine Optimization Algorithm, POA）对逐次变分模态分解（Successive Variational Mode Decomposition, SVMD）中的参数进行优化。具体而言，该方法首先通过SVMD逐步分解信号，每一次分解都利用POA优化VMD的参数，随后从原始信号中减去分解得到的IMF，作为下一次分解的输入。这种逐次分解和优化策略，结合了POA的全局搜索能力和SVMD的自适应分解能力，旨在克服传统VMD参数难以确定的难题，提升信号分解的精度和效率。

一、变分模态分解（VMD）原理回顾

VMD的核心思想是将信号分解问题转化为如下的约束变分问题：

min_{{u_k},{ω_k}}  { ∑_{k=1}^{K}  || ∂_t [ (δ(t) + j/(πt)) * u_k(t) ] e^{-jω_k t} ||_2^2   + α || u_k(t) ||_2^2 }

s.t.  ∑_{k=1}^{K} u_k(t) = f(t)

其中：

f(t)
是原始信号。
u_k(t)
是第k个模态分量（IMF）。
ω_k
是第k个模态分量的中心频率。
K
是模态分量的个数。
α
是惩罚因子，用于控制模态分量的带宽。
δ(t)
是狄拉克函数。

上述变分问题可以通过交替方向乘子法（Alternating Direction Method of Multipliers, ADMM）进行求解。ADMM算法通过引入拉格朗日乘子和二次惩罚项，将约束变分问题转化为非约束问题，然后迭代更新模态分量u_k(t)和中心频率ω_k，最终实现信号的分解。

尽管VMD具有一定的自适应性，但参数α和K的选取至关重要。α过小会导致模态分量带宽过宽，容易造成模态混叠；α过大则会导致模态分量带宽过窄，造成过度分解。K的选择同样重要，K值过小会导致欠分解，信号的重要信息丢失；K值过大则会导致过分解，产生冗余的模态分量。

二、逐次变分模态分解（SVMD）

为了避免一次性确定所有模态分量，SVMD采用逐次分解的思想。它首先通过VMD将原始信号分解为一个模态分量，然后从原始信号中减去该模态分量，将剩余信号作为下一次VMD分解的输入。如此迭代进行，直到满足预设的停止条件。

SVMD的优势在于，它能够自适应地确定模态分量的个数。通常，停止条件可以是剩余信号的能量小于某个阈值，或者剩余信号的频谱复杂度达到一定的程度。然而，SVMD仍然需要人为设定每次分解的参数α和K，这仍然存在参数选择的难题。

三、豪猪算法（POA）

豪猪算法是一种新型的元启发式优化算法，其灵感来源于豪猪的防御机制。豪猪遇到危险时，会竖起背上的尖刺，并利用肌肉控制尖刺的发射。POA算法模拟了豪猪的这一行为，将优化问题的解看作豪猪个体，个体的位置代表解的值，个体的“尖刺”则代表对解空间的探索能力。

POA算法的主要步骤如下：

初始化：
随机生成一组豪猪个体，每个个体代表一个候选解。
评估：
计算每个个体的适应度值，用于评估解的优劣。
尖刺发射：
每个豪猪个体根据自身的位置和适应度值，向周围发射尖刺，产生新的候选解。
更新位置：
豪猪个体根据尖刺的探索结果，更新自身的位置。更新规则通常结合了全局搜索和局部搜索的机制，以保证算法的收敛性和多样性。
迭代：
重复步骤3和步骤4，直到满足预设的停止条件。

POA算法具有以下优点：

全局搜索能力强：
POA算法通过尖刺发射机制，能够有效地探索解空间，避免陷入局部最优。
参数少：
相比于其他元启发式算法，POA算法的参数较少，易于调整和使用。
鲁棒性好：
POA算法对问题的特点不敏感，能够适应不同类型的优化问题。

四、CPO-SVMD分解：POA优化SVMD

CPO-SVMD分解的核心思想是将POA算法应用于SVMD的参数优化中。具体步骤如下：

初始化：
设置SVMD的最大分解次数，剩余信号能量阈值等参数。
逐次分解：
循环进行以下步骤，直到满足停止条件。
- 参数优化：
  利用POA算法优化当前分解的VMD参数α和K。 POA算法的适应度函数可以定义为分解后信号的能量集中度，或者分解后模态分量的正交性指标。能量集中度越高，正交性越好，说明分解效果越好。
- VMD分解：
  利用优化后的参数对当前信号进行VMD分解，得到一个模态分量u_1(t)。
- 信号更新：
  从当前信号中减去u_1(t)，得到剩余信号r(t) = f(t) - u_1(t)。
- 判断停止条件：
  如果剩余信号的能量小于预设阈值，或者达到最大分解次数，则停止循环。
输出结果：
输出所有分解得到的模态分量。

五、Matlab实现及仿真实验

在Matlab环境下实现CPO-SVMD分解，需要以下几个步骤：

VMD函数实现：
可以参考已有的VMD Matlab代码，或者根据VMD的原理自行编写。
POA函数实现：
根据POA算法的步骤，编写POA的Matlab代码。需要定义豪猪个体的结构，包括位置（代表α和K），适应度值等。
CPO-SVMD函数实现：
将VMD和POA函数结合起来，实现CPO-SVMD的流程。
仿真实验：
选择合适的仿真信号，例如包含多个频率成分的非线性信号，或者含有噪声的信号。
性能评估：
利用合适的指标评估CPO-SVMD的性能，例如信噪比（SNR）、均方误差（MSE）等。同时，可以与其他信号分解方法，例如EMD、EEMD等进行比较，以验证CPO-SVMD的优势。

例如，可以构造一个包含三个频率成分的合成信号：

matlab

t = 0:0.01:1; f1 = 10; f2 = 30; f3 = 50; s1 = sin(2*pi*f1*t); s2 = sin(2*pi*f2*t); s3 = sin(2*pi*f3*t); signal = s1 + s2 + s3 + 0.5*randn(size(t)); % 添加噪声

然后，利用CPO-SVMD分解该信号，并评估其分解效果。可以将分解得到的模态分量与原始信号的频率成分进行比较，观察是否存在模态混叠或者过度分解的情况。

六、结论与展望

CPO-SVMD分解方法通过将POA算法与SVMD相结合，有效地解决了VMD参数选择的难题，提升了信号分解的精度和效率。该方法能够自适应地确定模态分量的个数，并且利用POA算法优化每次分解的参数，从而避免了人为设定的主观性。

未来，可以从以下几个方面对CPO-SVMD分解方法进行改进：

优化POA算法：
可以尝试使用其他改进的POA算法，或者将POA与其他元启发式算法相结合，进一步提升算法的优化性能。
改进适应度函数：
可以设计更有效的适应度函数，例如结合信号的频谱特性、能量分布等信息，更准确地评估分解效果。
应用于更复杂的信号处理任务：
可以将CPO-SVMD分解方法应用于更复杂的信号处理任务，例如故障诊断、语音识别、图像处理等领域，验证其泛化能力。
并行化实现：
POA算法本身具有良好的并行性，可以考虑将其并行化，以进一步提升算法的运行速度

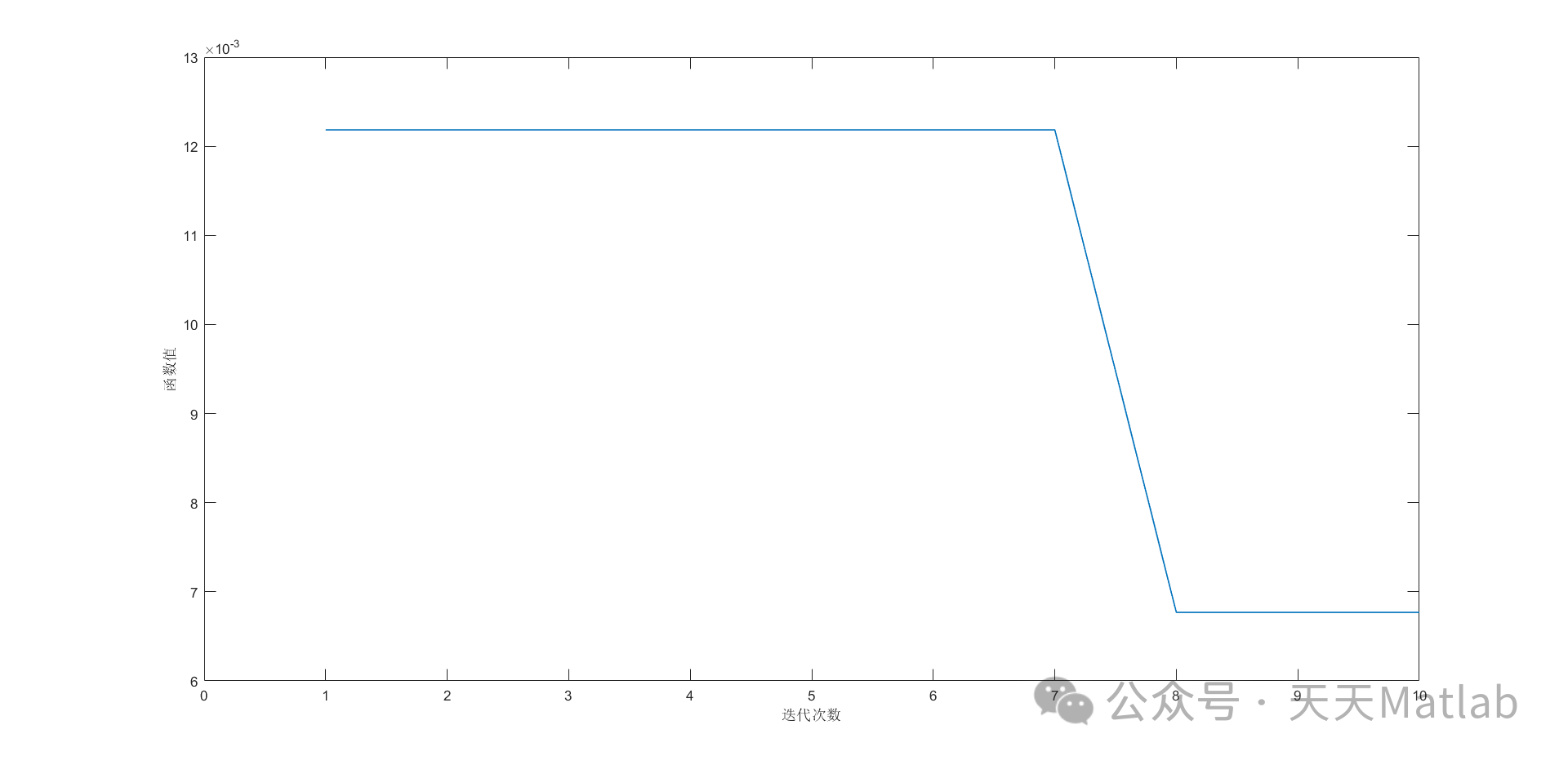

⛳️ 运行结果

🔗 参考文献

[1] Li D , Hao H , Li D ,et al.Short-term photovoltaic power combination prediction based on DBO-VMD and CPO-LSTM[J]. 2024.

[2] Zheng Q , Qiu D , Chen J ,et al.Study on VMD decomposition and denoising of spectral signals based on improved CPO algorithm[J].Signal, Image and Video Processing, 2025, 19(4):1-15.DOI:10.1007/s11760-025-03892-4.
