🔥 内容介绍

状态估计是现代控制理论和应用中不可或缺的关键组成部分，它旨在根据系统的不完整或噪声测量来估计系统的内部状态变量。对于线性时不变 (LTI) 和线性参数可变 (LPV) 系统，尤其是在它们以描述符形式呈现时，状态估计问题变得更加复杂和挑战性。描述符系统允许对系统的代数约束进行建模，从而可以更精确地描述物理系统的行为，但同时也引入了奇异性和代数循环等问题。因此，开发针对描述符LTI和LPV系统的分析、状态估计和故障检测算法至关重要。本文将深入探讨针对这类系统的状态估计和故障检测问题，概述现有的主要算法，并探讨它们在描述符框架下的适用性和局限性。

描述符系统简介

描述符系统，又称为奇异系统或微分代数系统，通常由以下形式的方程组表示：

E(t)ẋ(t) = A(t)x(t) + B(t)u(t) + F(t)w(t)
y(t) = C(t)x(t) + D(t)u(t) + G(t)v(t)

其中，x(t)是状态向量，u(t)是输入向量，y(t)是输出向量，w(t)是过程噪声，v(t)是测量噪声。E(t), A(t), B(t), C(t), D(t), F(t), 和 G(t) 是相应的矩阵。与标准状态空间表示不同的是，矩阵E(t)可能是奇异的，即其行列式为零。当E(t)为奇异矩阵时，上述方程组包含微分方程和代数方程，导致系统的动态特性和可解性分析变得复杂。

描述符系统广泛应用于各种工程领域，例如电力系统、机器人、电路网络和经济系统。其优势在于能够直接对系统的约束条件进行建模，避免了对状态变量进行不必要的选择和消除，从而更简洁、更自然地描述系统。

针对描述符LTI系统的分析

在进行状态估计和故障检测之前，对描述符LTI系统的分析是必不可少的。常用的分析方法包括：

正则化： 目的在于将描述符系统转换成等价的标准状态空间形式，从而可以应用传统的控制理论和方法。常用的正则化方法包括 Weierstrass 分解和广义状态空间分解。然而，正则化过程可能导致状态空间的维数改变，并引入不必要的复杂性。
奇异值分解 (SVD) 和广义特征值分解 (GEVD)： SVD 和 GEVD 可以用于分析描述符系统的可解性、可控性和可观性等性质。例如，通过分析 E 和 A 的 GEVD，可以确定系统的稳定性和脉冲模。
传递函数矩阵分析： 描述符系统的传递函数矩阵可能具有奇异性，需要进行特殊的分析。可以通过 Smith-McMillan 型分解来确定传递函数矩阵的零点和极点，从而评估系统的稳定性。

针对描述符LTI系统的状态估计

针对描述符LTI系统的状态估计问题，可以采用以下几种方法：

卡尔曼滤波 (Kalman Filter)： 传统的卡尔曼滤波需要系统以标准状态空间形式表示。因此，在应用卡尔曼滤波之前，需要对描述符系统进行正则化。然而，正则化过程可能带来数值不稳定性，特别是对于病态系统。
广义卡尔曼滤波 (Generalized Kalman Filter)： 广义卡尔曼滤波是卡尔曼滤波的扩展，可以直接应用于描述符系统，而无需进行正则化。它通过处理 E 矩阵的奇异性来避免数值问题。广义卡尔曼滤波的关键在于解决代数方程，并确保估计的相容性。
H∞ 滤波器： H∞ 滤波器是一种鲁棒状态估计方法，可以处理系统中的不确定性。对于描述符LTI系统，可以设计 H∞ 滤波器来保证在最坏情况下估计误差的能量界限。
观测器设计： 可以基于 Luenberger 观测器或线性矩阵不等式 (LMI) 方法设计观测器，以估计描述符LTI系统的状态。LMI 方法可以方便地将性能指标和约束条件纳入观测器设计中。

针对描述符LTI系统的故障检测

故障检测旨在识别系统中发生的异常，并及时进行响应。针对描述符LTI系统，可以采用以下几种故障检测方法：

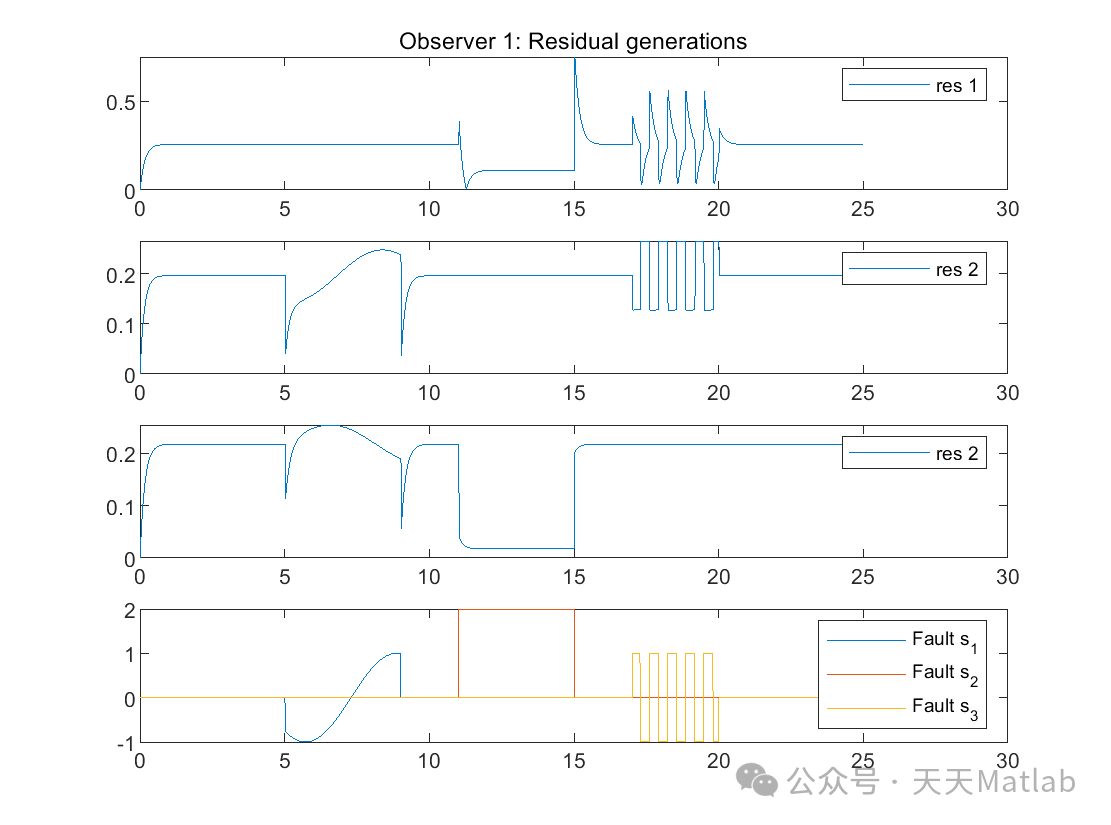

残差生成： 残差是系统实际输出与模型预测输出之间的差异。通过监测残差的大小和统计特性，可以检测系统中的故障。常用的残差生成方法包括基于观测器的残差生成和基于奇偶校验关系的残差生成。
故障检测滤波器： 故障检测滤波器是一种专门设计用于增强对特定故障敏感性的滤波器。它可以用来生成对特定故障敏感的残差，从而提高故障检测的灵敏度。
基于模型的故障诊断： 通过建立系统的精确模型，并将其与实际系统行为进行比较，可以诊断系统中的故障。常用的模型包括状态空间模型、传递函数模型和有限状态机模型。

针对描述符LPV系统的分析、状态估计和故障检测

LPV 系统是一类特殊的非线性系统，其状态空间矩阵是时变参数的函数。这些参数通常是可以测量的或估计的。描述符LPV系统进一步增加了复杂性，因为 E 矩阵也可能是参数的函数。

针对描述符LPV系统，分析、状态估计和故障检测算法的设计需要考虑到参数变化的影响。常用的方法包括：

参数化 Lyapunov 函数： 通过寻找依赖于参数的 Lyapunov 函数，可以分析描述符LPV系统的稳定性。
增益调度卡尔曼滤波 (Gain-Scheduled Kalman Filter)： 增益调度卡尔曼滤波是一种自适应状态估计方法，其滤波器参数随时间变化，以适应 LPV 系统的参数变化。
LMI 方法： LMI 方法可以用来设计参数依赖的观测器和故障检测滤波器，以保证在参数变化范围内的性能。
近似线性化： 在某些情况下，可以将 LPV 系统近似为一系列 LTI 系统，然后应用针对 LTI 系统的算法。然而，近似线性化可能会引入误差，需要谨慎使用。

总结与展望

针对描述符LTI和LPV系统的分析、状态估计和故障检测是一个活跃的研究领域。本文概述了现有的主要算法，并探讨了它们在描述符框架下的适用性和局限性。尽管已经取得了一些进展，但仍然存在一些挑战：
