【路径规划】基于Astar算法实现飞行轨迹的三维规划附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在无人机（UAV）技术日益成熟的今天，自主飞行已成为一个重要的研究方向。无人机自主飞行的核心环节之一便是路径规划，其目标是在给定起点和终点，以及复杂的环境约束下，找到一条安全、高效的飞行轨迹。传统的二维路径规划方法在应对真实的三维复杂环境时显得捉襟见肘。因此，基于A算法的三维路径规划成为了研究热点。本文将深入探讨基于A算法实现飞行轨迹的三维规划，包括其原理、关键技术以及面临的挑战。

A算法作为一种启发式搜索算法，凭借其效率和完备性，在路径规划领域得到了广泛应用。它结合了Dijkstra算法的完备性和Best-First Search算法的效率，通过引入启发式函数来指导搜索方向，从而在保证找到最优解的同时，尽可能地减少搜索空间。在三维路径规划中，A算法的基本思想是将三维空间离散化为若干个节点，构成一个三维网格，每个节点代表空间中的一个位置。算法从起始节点开始，逐步扩展搜索，直至到达目标节点。在每次扩展时，A*算法会评估每个相邻节点，并选择具有最小成本的节点进行扩展。这个成本函数通常由两部分组成：

1. 已走代价 g(n): 从起始节点到当前节点n的实际路径成本。在三维飞行轨迹规划中，通常可以用路径的长度或者飞行时间来衡量。

2. 启发式代价 h(n): 从当前节点n到目标节点的估计成本。启发式函数的选择对A*算法的性能至关重要。一个合适的启发式函数能够有效地引导搜索方向，提高搜索效率。常用的启发式函数包括欧几里得距离、曼哈顿距离以及切比雪夫距离。对于飞行轨迹规划，欧几里得距离是最常用的选择，因为它能够较好地估计两点之间的直线距离。

A*算法的核心在于如何平衡已走代价和启发式代价，即如何设置总成本函数 f(n) = g(n) + h(n) 中的权重。不同的权重分配方案会直接影响算法的搜索效率和最终的路径质量。如果 h(n) 的权重过大，算法将更倾向于快速到达目标节点，可能会导致搜索忽略了某些更优的路径，甚至陷入局部最优。反之，如果 g(n) 的权重过大，算法则会更倾向于选择最短路径，忽略了到达目标的效率，从而导致搜索范围扩大，降低搜索效率。因此，需要根据具体应用场景，仔细调整 g(n) 和 h(n) 的权重，以达到最佳的平衡。

将A*算法应用到三维飞行轨迹规划中，需要解决一些关键技术问题：

1. 环境建模: 三维路径规划需要对飞行环境进行精确建模。常用的环境建模方法包括体素地图、八叉树地图以及概率路线图(PRM)等。体素地图将三维空间划分为若干个立方体单元，每个单元代表空间中的一个体素，并标记该体素是否被障碍物占据。八叉树地图则是一种基于树结构的动态空间划分方法，能够更有效地表示非均匀的空间环境。PRM则通过在环境中随机采样，并连接这些采样点，构建一个概率路线图，用于路径搜索。选择何种环境建模方法取决于具体的应用场景和环境复杂度。在复杂的城市环境中，八叉树地图能够更有效地表示建筑物和障碍物，提高路径规划的效率。

2. 节点扩展: 在三维空间中，节点扩展的方式也更为复杂。需要考虑无人机的运动约束，例如最大倾斜角、最大飞行速度以及最小转弯半径等。常用的节点扩展方法包括八邻域扩展、二十六邻域扩展以及基于运动学模型的扩展。八邻域扩展和二十六邻域扩展分别考虑了与当前节点相邻的八个或者二十六个节点。基于运动学模型的扩展则根据无人机的运动模型，模拟无人机的运动轨迹，从而扩展出更为合理的节点。

3. 碰撞检测: 在三维路径规划中，碰撞检测是一个至关重要的环节。需要确保规划的路径不会与环境中的障碍物发生碰撞。常用的碰撞检测方法包括基于射线投射的碰撞检测、基于包围盒的碰撞检测以及基于距离场的碰撞检测。基于射线投射的碰撞检测方法通过从当前节点向目标节点发射一条射线，检测射线是否与障碍物发生碰撞。基于包围盒的碰撞检测方法则使用简单的几何体（例如立方体或者球体）来包围无人机和障碍物，通过检测包围盒是否发生碰撞来判断是否发生碰撞。基于距离场的碰撞检测方法则预先计算环境中每个点到最近障碍物的距离，从而快速判断是否发生碰撞。

4. 路径平滑: A*算法规划出的路径通常包含大量的转折点，这对于无人机的飞行是不利的。因此，需要对规划的路径进行平滑处理，使其更加平滑流畅。常用的路径平滑方法包括样条曲线拟合、贝塞尔曲线拟合以及梯度下降法。样条曲线拟合和贝塞尔曲线拟合可以通过控制关键点的位置来调整曲线的形状，从而使路径更加平滑。梯度下降法则通过迭代优化路径点的位置，使其更加符合无人机的运动约束。

虽然基于A*算法的三维路径规划取得了显著进展，但仍然面临着一些挑战：

1. 计算复杂度: 在大规模的三维环境中，A*算法的计算复杂度较高，搜索时间较长。为了提高搜索效率，需要采用一些优化策略，例如采用更高效的数据结构（例如二叉堆或者斐波那契堆）来存储待扩展节点，以及采用更有效的启发式函数来引导搜索方向。

2. 动态环境: 现实世界中的环境是动态变化的，例如行人、车辆等动态障碍物的出现会对无人机的飞行轨迹产生影响。因此，需要研究基于动态环境的三维路径规划方法，例如采用重规划策略或者采用基于强化学习的方法。

3. 多无人机协同: 在许多应用场景中，需要多个无人机协同完成任务。因此，需要研究基于A*算法的多无人机协同路径规划方法，例如采用集中式规划、分布式规划或者混合式规划。

总而言之，基于A算法的三维路径规划是无人机自主飞行的关键技术之一。通过合理地选择启发式函数、环境建模方法、节点扩展方式以及碰撞检测方法，可以有效地解决无人机在复杂三维环境中的路径规划问题。尽管面临着计算复杂度、动态环境以及多无人机协同等挑战，随着算法优化和技术发展，基于A算法的三维路径规划将在无人机领域发挥越来越重要的作用，为无人机在物流配送、环境监测、灾害救援等领域的应用提供强有力的技术支撑。未来研究方向将集中于提高算法效率、应对动态环境以及实现多无人机协同，从而推动无人机技术的进一步发展。

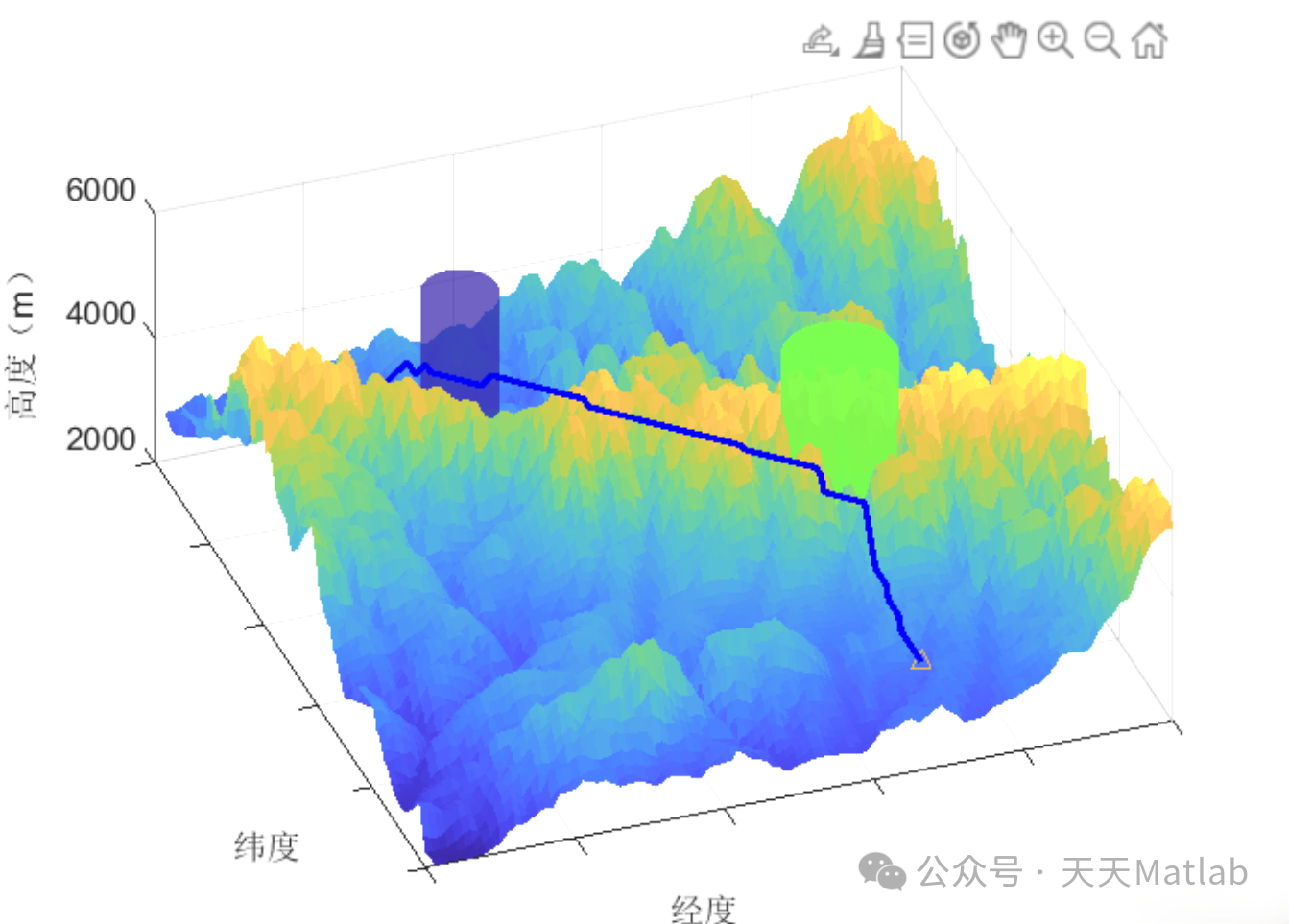

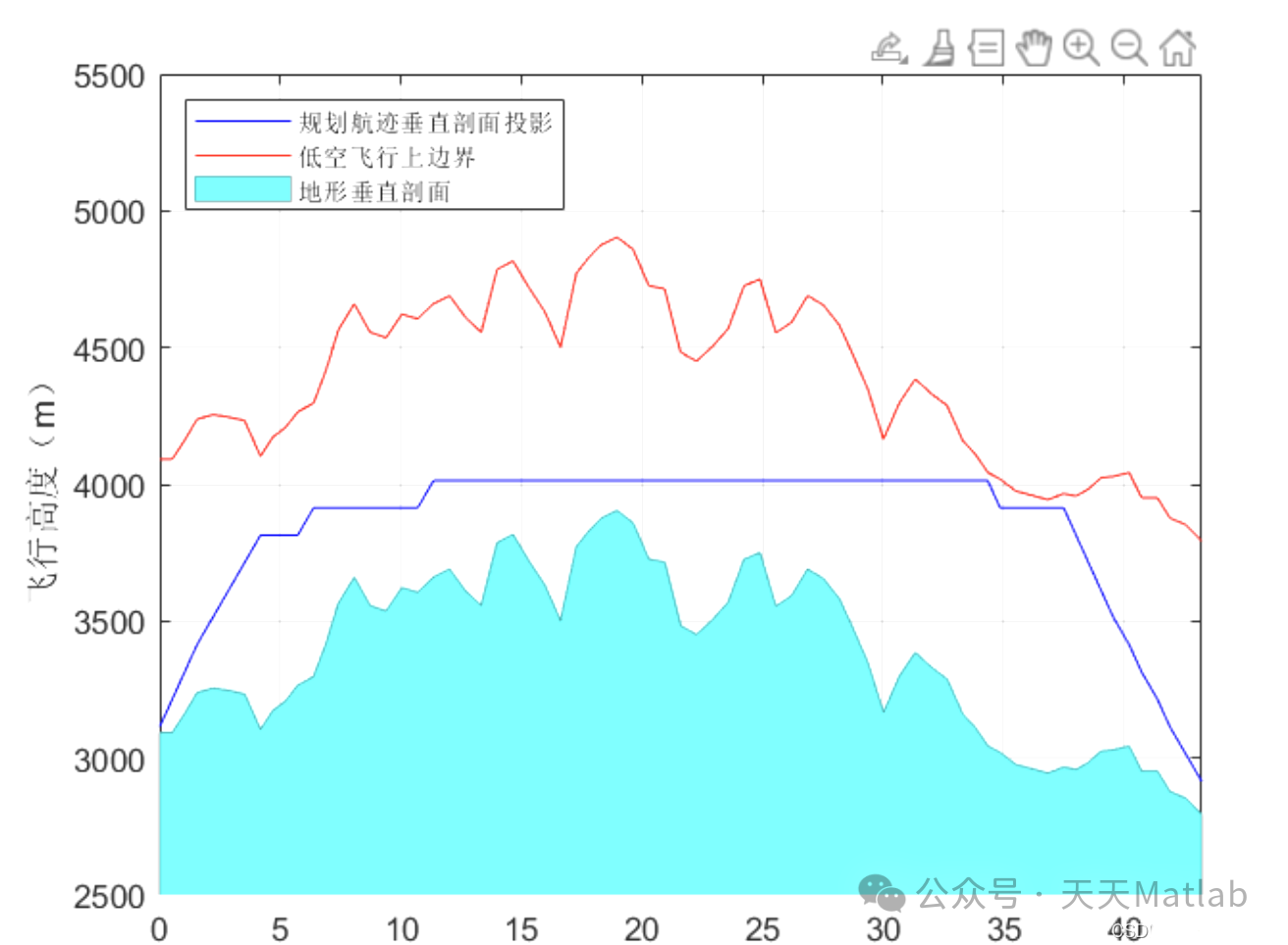

⛳️ 运行结果

🔗 参考文献

[1] 俞剑斌,侯学锋,邵志文,等.一种基于参考轨迹优化的AStar路径规划方法及设备:202410504305[P][2025-02-19].

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
