🔥 内容介绍

电势流求解器 (Potential Flow Solver) 在流体动力学领域扮演着举足轻重的角色。它通过简化 Navier-Stokes 方程组，提供了一种高效且准确的手段来模拟非粘性、不可压缩流体的流动行为，特别是在航空航天、船舶工程、水利工程等领域有着广泛的应用。理解电势流理论的基础、求解器的原理、优缺点以及适用范围，对于深入研究流体动力学问题具有重要的意义。

电势流理论的基石在于对实际流体流动过程的合理简化。其核心假设包括：流体是不可压缩的（密度恒定），流动是无粘性的（忽略摩擦力），并且流动是无旋的（涡度为零）。在这些假设条件下，速度矢量可以表示为一个标量势函数的梯度，即 V = ∇φ。 此时，连续性方程 ∇⋅V = 0 简化为 Laplace 方程 ∇²φ = 0，其中 φ 是速度势。 求解 Laplace 方程，便可以获得速度势分布，进而计算出流场中的速度和压力分布。 这种简化极大地降低了计算复杂度，使得可以采用相对简单的数值方法进行求解。

电势流求解器的实现通常依赖于多种数值方法。最常见的包括边界元法（Boundary Element Method, BEM）和有限差分法（Finite Difference Method, FDM）。

边界元法（BEM） 的优势在于只需要对流体边界进行离散化，而不需要对整个流场进行网格划分。 这是因为 Laplace 方程可以转化为一个边界积分方程，只涉及到边界上的速度势和流量。 这种降维特性使得 BEM 特别适用于处理无限域问题，例如绕机翼或船体的流动。 BEM 的实现过程通常包括以下步骤：

1. 边界离散化： 将流体边界划分成一系列单元，每个单元上定义节点。

2. 建立离散化的边界积分方程： 将边界积分方程离散化后，得到一个线性方程组。

3. 求解线性方程组： 通过高斯消元法或迭代方法求解线性方程组，得到边界上的速度势和流量。

4. 计算流场中的速度和压力： 利用边界上的速度势和流量，通过边界积分公式计算流场中任意一点的速度和压力。

有限差分法（FDM） 则需要对整个流场进行网格划分。 FDM 通过将 Laplace 方程中的偏导数用差分近似来离散化，将问题转化为一个大型稀疏线性方程组。 FDM 的优点是易于实现和并行化，但也存在一些局限性。 例如，FDM 需要处理整个流场，计算量相对较大；此外，FDM 在处理复杂几何形状时，网格生成可能比较困难。 FDM 的实现步骤通常包括：

1. 流场离散化： 将流场划分为一系列网格单元，每个网格单元上定义节点。

2. 差分近似： 使用差分公式近似 Laplace 方程中的偏导数。

3. 建立线性方程组： 将差分近似后的方程在每个节点上写出来，得到一个线性方程组。

4. 求解线性方程组： 使用迭代方法（如高斯-赛德尔迭代法或共轭梯度法）求解线性方程组，得到每个节点上的速度势值。

5. 计算流场中的速度和压力： 利用速度势值，通过差分公式计算流场中的速度和压力。

除了 BEM 和 FDM 之外，还有其他数值方法可以用于求解电势流，例如有限元法（FEM）和谱方法等。 选择哪种方法取决于具体的应用场景和问题的复杂程度。

电势流求解器具有诸多优点：

• 计算效率高： 由于简化了 Navier-Stokes 方程，计算量大大降低，可以快速获得流场结果。

• 易于实现： 电势流理论相对简单，数值方法的实现也比较容易。

• 适用于无限域问题： 边界元法特别适合处理无限域问题，例如绕机翼或船体的流动。

• 可以用于预测升力和阻力： 通过计算流场中的压力分布，可以预测物体受到的升力和阻力。

然而，电势流求解器也存在一些局限性：

• 忽略粘性效应： 由于假设流体是无粘性的，电势流求解器无法准确模拟粘性力主导的流动现象，例如边界层分离和尾流。

• 无法处理旋涡： 由于假设流动是无旋的，电势流求解器无法处理包含旋涡的流动，例如旋涡脱落和湍流。

• 精度有限： 由于简化了模型，电势流求解器的精度相对有限，尤其是在高雷诺数流动中。

• 不适用于处理多相流： 电势流理论基于单相流体的假设，无法直接应用于处理多相流问题。

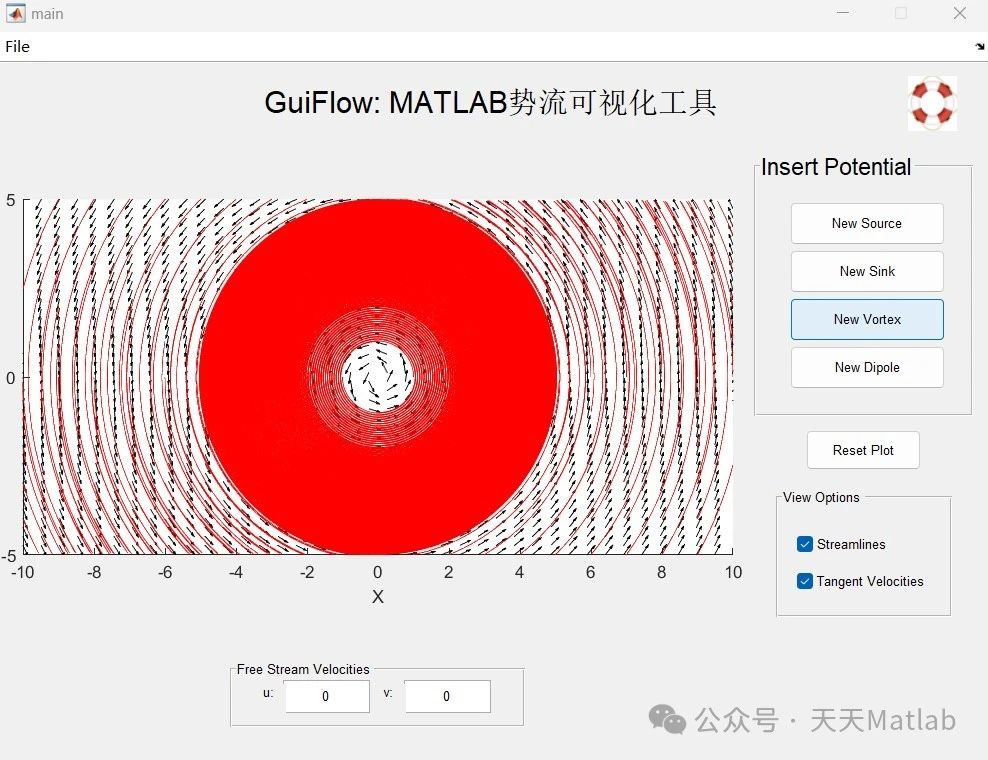

⛳️ 运行结果
