🔥 内容介绍

在工程实践和科学研究中，我们经常需要从充满噪声的数据中提取有用的信息，并对目标的状态进行跟踪和预测。数据滤波作为一种重要的信号处理技术，能够有效降低噪声干扰，提高信号质量，从而为后续分析和控制提供可靠的基础。卡尔曼滤波(Kalman Filter)作为一种最优线性估计方法，在状态空间模型下对系统状态进行递归估计，得到了广泛应用。然而，传统的卡尔曼滤波算法要求系统模型和观测模型都是线性的。当系统模型或观测模型呈现非线性时，传统的卡尔曼滤波算法的性能会显著下降。为了解决这一问题，拓展卡尔曼滤波(Extended Kalman Filter, EKF)应运而生。本文将深入探讨基于拓展卡尔曼滤波实现数据滤波跟踪的原理、方法和应用，并分析其优缺点。

一、卡尔曼滤波的基本原理与局限性

卡尔曼滤波是一种基于状态空间模型的递归滤波算法，它通过融合系统的先验信息和观测数据，对系统状态进行最优估计。其核心思想是利用状态方程描述系统状态随时间的变化规律，利用观测方程描述观测数据与系统状态之间的关系。卡尔曼滤波算法由两个主要步骤组成：预测和更新。

• 预测步骤： 预测步骤基于上一时刻的系统状态估计值，利用状态方程预测当前时刻的系统状态和协方差矩阵。这一步依赖于对系统动态特性的准确建模。

• 更新步骤： 更新步骤利用当前时刻的观测数据，结合预测值，通过计算卡尔曼增益，修正预测值，得到当前时刻的系统状态最优估计值和协方差矩阵。这一步依赖于对观测噪声特性的准确建模。

卡尔曼滤波算法之所以能实现最优估计，得益于其假设前提：系统模型和观测模型都是线性的，且噪声服从高斯分布。然而，在实际应用中，很多系统模型和观测模型都呈现非线性，例如无人机姿态估计中的角度转换、目标跟踪中的雷达距离测量等。此时，如果仍然采用传统的卡尔曼滤波算法，将无法保证估计精度，甚至可能导致滤波发散。

二、拓展卡尔曼滤波的核心思想与实现方法

拓展卡尔曼滤波是一种针对非线性系统进行滤波跟踪的卡尔曼滤波变种。其核心思想是将非线性函数进行泰勒展开，并保留一阶项，从而将非线性模型线性化，再应用传统的卡尔曼滤波算法进行状态估计。

具体来说，假设系统状态方程和观测方程如下：

• 状态方程： x_k = f(x_{k-1}, u_k, w_k)

• 观测方程： z_k = h(x_k, v_k)

其中，x_k表示k时刻的系统状态向量，u_k表示k时刻的控制输入向量，z_k表示k时刻的观测向量，w_k和v_k分别表示过程噪声和观测噪声，它们通常假设服从高斯分布。f(.)和h(.)分别表示非线性的状态转移函数和观测函数。

拓展卡尔曼滤波的主要步骤如下：

1. 线性化： 将非线性函数f(.)和h(.)在上一时刻的状态估计值处进行泰勒展开，并保留一阶项，得到近似的线性化模型。这需要计算状态转移函数f(.)和观测函数h(.)的雅可比矩阵。

   • 状态转移雅可比矩阵： F_k = ∂f(x, u, w) / ∂x |_(x = x_{k-1|k-1}, u = u_k, w = 0)

   • 观测雅可比矩阵： H_k = ∂h(x, v) / ∂x |_(x = x_{k|k-1}, v = 0)

2. 预测步骤： 利用线性化后的状态方程进行状态预测和协方差矩阵预测。

   其中，x_{k|k-1}表示k时刻的状态预测值，P_{k|k-1}表示k时刻的预测协方差矩阵，Q_k表示过程噪声的协方差矩阵。

   • 状态预测： x_{k|k-1} = f(x_{k-1|k-1}, u_k, 0)

   • 协方差预测： P_{k|k-1} = F_k P_{k-1|k-1} F_k^T + Q_k

3. 更新步骤： 利用线性化后的观测方程进行状态更新和协方差矩阵更新。

   其中，K_k表示卡尔曼增益，x_{k|k}表示k时刻的状态估计值，P_{k|k}表示k时刻的估计协方差矩阵，R_k表示观测噪声的协方差矩阵，I表示单位矩阵。

   • 卡尔曼增益： K_k = P_{k|k-1} H_k^T (H_k P_{k|k-1} H_k^T + R_k)^{-1}

   • 状态更新： x_{k|k} = x_{k|k-1} + K_k (z_k - h(x_{k|k-1}, 0))

   • 协方差更新： P_{k|k} = (I - K_k H_k) P_{k|k-1}

三、拓展卡尔曼滤波的应用实例

拓展卡尔曼滤波在许多领域都有广泛的应用，例如：

• 目标跟踪： 在雷达跟踪、视频跟踪等领域，目标运动轨迹往往呈现非线性，观测数据也可能受到非线性变换的影响。EKF 可以有效地估计目标的位置、速度等状态信息，并实现精确跟踪。例如，在雷达跟踪中，利用极坐标测量目标的位置信息，观测方程是非线性的。通过 EKF，可以将极坐标转换为笛卡尔坐标，并进行状态估计。

• 姿态估计： 在无人机、机器人等系统中，姿态估计是实现自主导航和控制的关键。由于姿态角的计算涉及到三角函数，姿态估计模型通常是非线性的。EKF 可以融合来自惯性测量单元(IMU)和GPS等传感器的信息，实现高精度的姿态估计。

• 导航定位： EKF 可以将 GPS、IMU、里程计等多种传感器的数据融合，实现高精度的导航定位。尤其是在 GPS 信号较弱或丢失的情况下，EKF 可以利用 IMU 和里程计的信息进行航位推算，保证导航的连续性。

• 电池状态估计： 电池的状态估计，如剩余电量(SOC)和健康状态(SOH)，对于电池管理系统的安全和可靠运行至关重要。电池模型通常是非线性的，使用 EKF 可以有效地估计电池的状态参数。

四、拓展卡尔曼滤波的优缺点分析

拓展卡尔曼滤波作为一种常用的非线性滤波算法，具有以下优点：

• 适用性广： EKF 可以应用于各种非线性系统，只要系统模型和观测模型可以进行泰勒展开并计算雅可比矩阵。

• 计算效率较高： 与其他非线性滤波算法相比，EKF 的计算复杂度相对较低，易于实时实现。

• 易于实现： EKF 的算法流程相对简单，容易理解和实现。

然而，EKF 也存在一些缺点：

• 线性化误差： EKF 通过对非线性函数进行泰勒展开并保留一阶项来进行线性化，这会导致线性化误差，特别是在非线性程度较高的情况下，误差会更加明显，甚至导致滤波发散。

• 雅可比矩阵计算： EKF 需要计算雅可比矩阵，这对于复杂的系统模型来说可能比较困难。

• 收敛性问题： EKF 的收敛性不能保证，尤其是在初始状态误差较大或系统噪声较大时，容易导致滤波发散。

五、拓展卡尔曼滤波的改进方向

为了克服 EKF 的缺点，研究者们提出了许多改进的 EKF 算法，例如：

• 无迹卡尔曼滤波(Unscented Kalman Filter, UKF)： UKF 采用无迹变换(Unscented Transformation, UT)来近似非线性函数的概率分布，避免了雅可比矩阵的计算，并且能够更好地处理非线性。

• 集合卡尔曼滤波(Ensemble Kalman Filter, EnKF)： EnKF 是一种基于蒙特卡洛方法的滤波算法，通过使用一组随机样本来近似概率分布，适用于高维非线性系统。

• 迭代拓展卡尔曼滤波(Iterated Extended Kalman Filter, IEKF)： IEKF 在每次更新步骤中进行多次迭代，以减小线性化误差。

六、总结与展望

拓展卡尔曼滤波是一种重要的非线性滤波算法，在数据滤波跟踪领域得到了广泛应用。它通过将非线性模型线性化，并应用传统的卡尔曼滤波算法进行状态估计，具有适用性广、计算效率高、易于实现等优点。然而，EKF 也存在线性化误差、雅可比矩阵计算困难、收敛性问题等缺点。针对这些缺点，研究者们提出了许多改进的 EKF 算法，例如 UKF、EnKF 和 IEKF。

未来，随着传感器技术的不断发展和应用场景的日益复杂，对数据滤波跟踪算法的需求将越来越高。研究更加鲁棒、精确和高效的非线性滤波算法，将成为一个重要的研究方向。同时，将深度学习等人工智能技术与卡尔曼滤波相结合，利用深度学习强大的非线性建模能力，构建更精确的系统模型和观测模型，也将成为一个值得探索的研究方向。这将为数据滤波跟踪技术的发展带来新的机遇和挑战。

📣 部分代码

function [y, dy] = apply_observation_model(state, z)​t = find_nearest_t(state,z);​h = state + [cos(t); sin(t)];y = z-h;dy(:,1) = [1;0];dy(:,2) = [0;1];

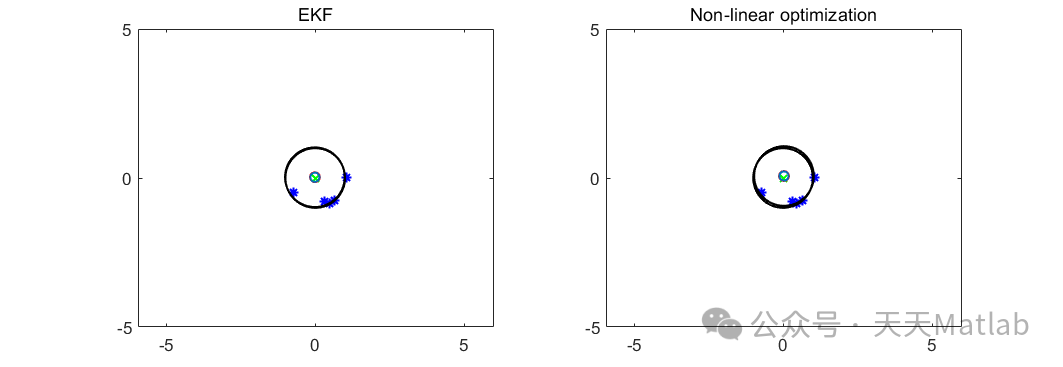

⛳️ 运行结果

🔗 参考文献
