🔥 内容介绍
微型飞行器（MAV）的姿态估计是其自主导航和控制的关键环节。精确的姿态信息能够保障MAV完成复杂的任务，例如精确着陆、自主巡航和目标跟踪。然而，单一传感器难以提供足够精确和鲁棒的姿态信息。例如，惯性测量单元（IMU）易受漂移影响，而相机数据则容易受到光照变化、特征点缺失等因素干扰。因此，多传感器融合技术成为提升MAV姿态估计精度和可靠性的重要手段。本文将重点探讨基于无迹卡尔曼滤波（Unscented Kalman Filter, UKF）的相机数据与IMU数据融合方法，用于提高MAV姿态估计的精度和鲁棒性。
IMU能够提供MAV的角速度和加速度信息，通过积分计算可以得到姿态信息。然而，IMU的测量值包含噪声和系统误差，长时间积分会导致姿态漂移严重。相比之下，视觉传感器（例如单目相机或立体相机）可以提供绝对姿态信息，其精度相对较高，但易受环境影响，例如光照变化、遮挡和特征点提取困难等。因此，将IMU的高频率、低延迟数据与相机的高精度、低漂移数据进行融合，可以有效补偿各自的不足，获得更精确、鲁棒的姿态估计。
UKF是一种非线性滤波算法，相较于扩展卡尔曼滤波（EKF），它能够更准确地处理非线性系统。在MAV姿态估计中，IMU的运动学模型和视觉测量的投影模型都是非线性的，因此UKF更适合于此类应用。UKF的核心思想是利用无迹变换（Unscented Transform, UT）近似地表示状态的后验概率分布，从而避免了EKF中线性化近似的局限性，能够更好地处理非线性系统的状态估计。
具体的融合策略如下：
首先，需要建立系统的状态方程和测量方程。系统状态通常包含MAV的姿态（通常使用四元数表示）、角速度和加速度偏差等。状态方程描述了系统状态随时间的演变，主要基于IMU的测量值和运动学模型。测量方程则描述了传感器测量值与系统状态之间的关系。对于IMU，测量方程较为简单，直接利用角速度和加速度的测量值。对于相机，测量方程则较为复杂，需要考虑相机内参、外参以及特征点的投影模型。根据选用的相机类型（单目或双目），测量方程会有所不同。单目相机需要结合视觉里程计或其他辅助信息才能获得绝对姿态信息。双目相机则可以直接通过三角测量获得深度信息，从而更直接地计算姿态。
其次，利用无迹变换生成sigma点集。sigma点集代表了状态概率分布的采样点，通过对这些点进行非线性变换，可以得到预测状态和协方差的近似。
然后，根据预测状态和测量值，进行卡尔曼更新步骤。这个步骤包含计算卡尔曼增益、更新状态估计和协方差等。
最后，输出融合后的姿态估计结果。该结果结合了IMU的高频数据和相机的高精度数据，能够提供更加精确和鲁棒的姿态估计。
在实际应用中，需要考虑以下几个关键问题：
-
特征点匹配与跟踪: 相机数据处理的关键在于特征点匹配和跟踪的稳定性和准确性。需要采用鲁棒的特征提取和匹配算法，例如ORB、SIFT或SURF等，并结合有效的跟踪算法，以应对光照变化、遮挡等挑战。
-
IMU误差建模: IMU的误差模型对姿态估计精度至关重要。需要准确地建模IMU的噪声和偏差，并将其纳入UKF的状态方程中。
-
参数标定: 相机内参和外参需要进行精确标定，以确保测量方程的准确性。
-
滤波器参数调优: UKF的参数，例如协方差矩阵的初始化，需要根据实际应用进行调优，以获得最佳的估计性能。
总结而言，基于UKF的相机数据和IMU数据融合方法，能够有效地提高MAV姿态估计的精度和鲁棒性。通过合理地建模系统和传感器，并选择合适的算法参数，可以获得满足实际应用需求的高精度姿态信息。然而，该方法也面临着一些挑战，例如特征点匹配的鲁棒性、IMU误差建模的准确性以及滤波器参数的调优等。未来研究可以重点关注这些方面，进一步提高MAV姿态估计的性能。 同时，探索更先进的滤波算法，例如基于深度学习的滤波方法，也具有重要的研究价值。
📣 部分代码
- sqrt(n + lambda)*root_PAug(:,i-1);
end
%% Propogating sigma points through the non-linear function
%State matrix of non-linear function F(x,u,n)
Xt = zeros(15,2*n+1);
for j=1:2*n+1
% Assign position from augmented state to x1
x1 = XAug(1:3,j);
% Assign Orientation(roll,pitch,yaw) from augmented state
r = XAug(4,j);
p = XAug(5,j);
y = XAug(6,j);
x2 = [r;p;y];
% Assign Linear velocities from augmented state
vx = XAug(7,j);
vy = XAug(8,j);
vz = XAug(9,j);
lvel = [vx;vy;vz];
% Assign gyroscope and accelerometer bias from augmented state
bg = XAug(10:12,j);
x4=bg;
ba = XAug(13:15,j);
x5=ba;
%State = [x1; x2; lvel; x4; x5];
% Assign the noises ng, na, nbg, nba from augmented state
ng = XAug(16:18,j);
na = XAug(19:21,j);
nbg = XAug(22:24,j);
nba = XAug(25:27,j);
% Calculate inverse of Euler Rate Parameterisation (ZYX) for f(x,u,n)
G_inv = [(cos(y)*sin(p))/(cos(p)*cos(y)^2 + cos(p)*sin(y)^2), (sin(p)*sin(y))/(cos(p)*cos(y)^2 + cos(p)*sin(y)^2), 1;
-sin(y)/(cos(y)^2 + sin(y)^2), cos(y)/(cos(y)^2 + sin(y)^2), 0;
cos(y)/(cos(p)*cos(y)^2 + cos(p)*sin(y)^2), sin(y)/(cos(p)*cos(y)^2 + cos(p)*sin(y)^2), 0];
% Calculate Rotation matrix (ZYX) for f(x,u,n)
R=[cos(p)*cos(y), cos(y)*sin(p)*sin(r) - cos(r)*sin(y), sin(r)*sin(y) + cos(r)*cos(y)*sin(p)
cos(p)*sin(y), cos(r)*cos(y) + sin(p)*sin(r)*sin(y), cos(r)*sin(p)*sin(y) - cos(y)*sin(r)
-sin(p), cos(p)*sin(r), cos(p)*cos(r)];
% Concatenate all elements of f(x,u,n)
fxun = vertcat(lvel,G_inv * (angVel - bg),[0;0;-9.8] + R *(acc - ba),nbg,nba);
%Propagating the Sigma Points through the non-linear state function
Xt(:,j) = [x1 + fxun(1:3)*dt;
x2 + fxun(4:6)*dt - ng;
lvel + fxun(7:9)*dt - na;
x4 + fxun(10:12)
x5 + fxun(13:15)];
end
%% Calculating uEst and covarEst
%Calculating the Weights for Mean and Covariance
Wm = [lambda / (n + lambda), 0.5 / (n + lambda) + zeros(1, 2 * n)]; % Weights for mean
Wc = [lambda / (n + lambda) + (1 - alpha^2 + beta), 0.5 / (n + lambda) + zeros(1, 2 * n)]; % Weights for covariance
%Initialising Estimated mean state and noise covariance matrix
uEst = zeros(15,1);
covarEst = zeros(15,15);
%Calculating the Weighted mean state Estimate
for k = 1:2*n+1
uEst = uEst + Wm(k)*Xt(:,k);
end
%Calculating the Weighted Covariance noise matrix
for l = 1:2*n+1
covarEst = covarEst + Wc(l)*((Xt(:,l)-uEst) * ((Xt(:,l)-uEst)'));
end
end

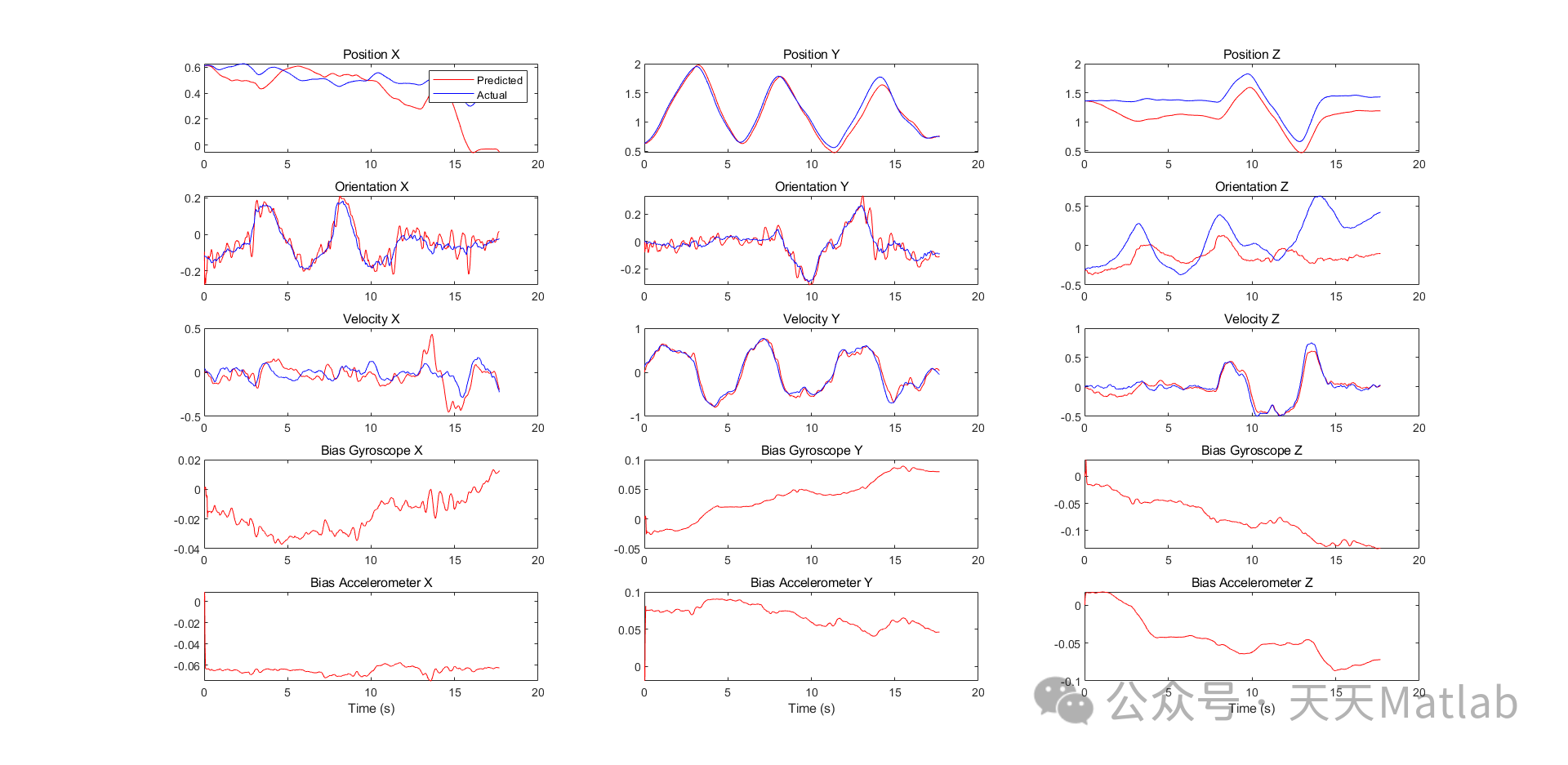

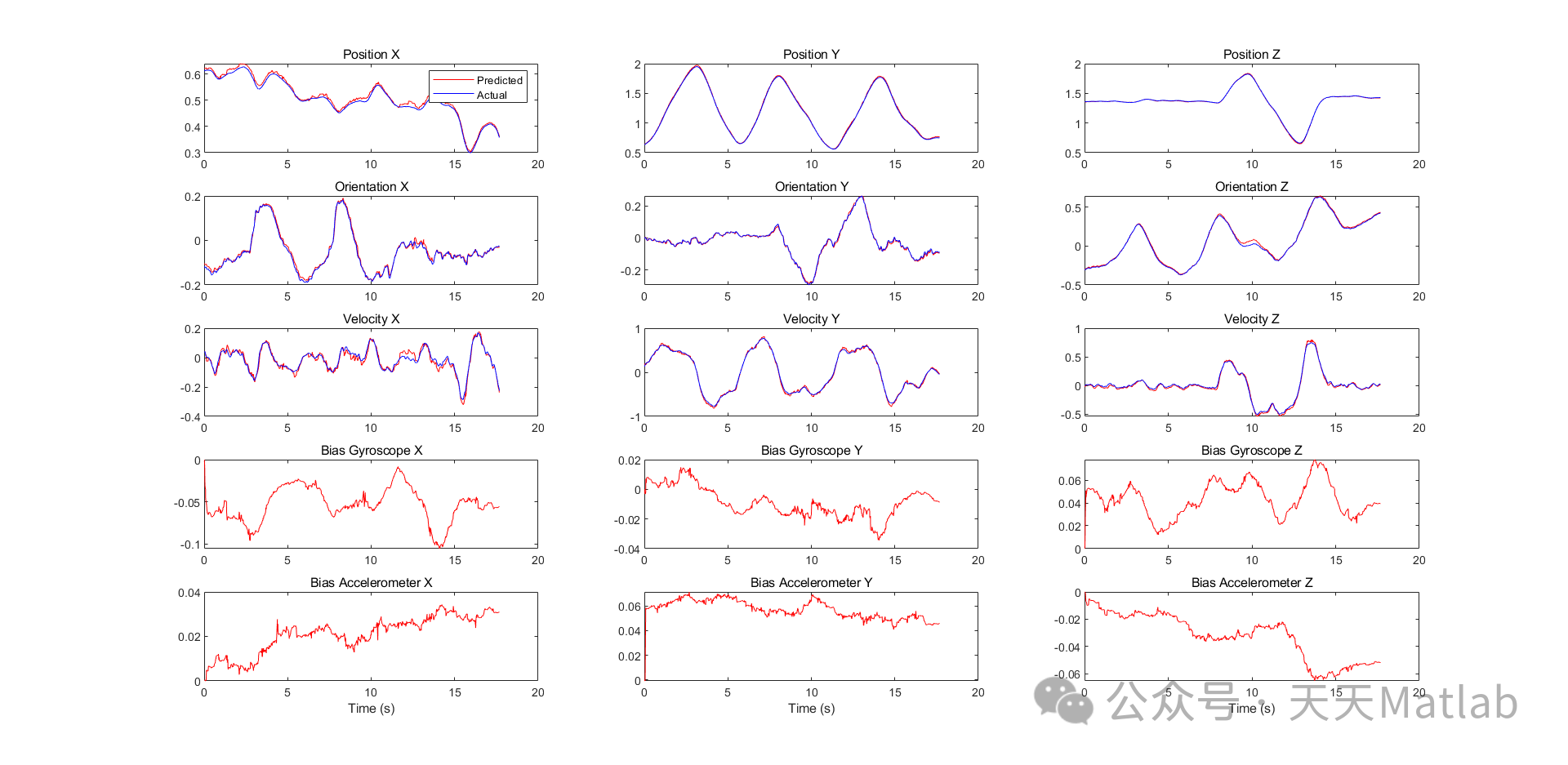

⛳️ 运行结果
