雷达技术作为一种远程探测技术，广泛应用于各个领域，其中在车辆辅助驾驶和自动驾驶系统中扮演着至关重要的角色。而频率调制连续波(FMCW)雷达凭借其诸多优势，成为当前车辆距离和速度检测的主流技术之一。本文将深入探讨FMCW技术在车辆雷达系统中的应用，分析其工作原理、优势劣势以及在实际应用中面临的挑战。

FMCW雷达的工作原理基于频率调制连续波信号的发射和接收。与脉冲雷达不同，FMCW雷达发射的是频率随时间线性变化的连续波信号。发射信号与目标反射回的信号存在频率差，该频率差与目标的距离成正比。通过对发射信号和接收信号进行混频处理，可以得到差频信号，其频率即为目标的回波频率差。根据差频信号的频率，可以精确计算出目标的距离。

具体而言，FMCW雷达的发射信号可以表示为：

s_t(t) = A_t cos(2π(f_c + kt)t)

其中，A_t为发射信号的幅度，f_c为载波频率，k为调频斜率，t为时间。

目标反射回的信号经过传播延迟后到达接收端，其表达式为：

s_r(t) = A_r cos(2π(f_c + k(t - τ)) (t - τ))

其中，A_r为接收信号的幅度，τ为信号传播延迟，与目标距离成正比。

将发射信号和接收信号进行混频处理，可以得到差频信号：

s_b(t) = s_t(t) × s_r(t)

经过简单的三角函数变换，可以得到差频信号的频率f_b与目标距离R的关系：

f_b = 2kR/c

其中，c为光速。 由此可见，通过测量差频信号的频率，可以直接计算出目标的距离。

然而，仅仅依靠距离信息不足以满足车辆雷达系统的需求。为了获取目标速度信息，FMCW雷达通常采用一种基于多普勒效应的测速方法。目标的径向速度会引起接收信号的频率偏移，该偏移量与目标速度成正比。通过对差频信号进行进一步的处理，例如进行傅里叶变换，可以提取出目标的多普勒频率，从而计算出目标的径向速度。

与脉冲雷达相比，FMCW雷达具有以下几个显著优势：

• 高精度距离测量： FMCW雷达通过测量频率差来测距，精度远高于脉冲雷达的脉冲宽度测距法。

• 高测速精度： FMCW雷达能够精确测量多普勒频移，从而实现高精度的速度测量。

• 无需复杂的信号处理： 相比脉冲雷达，FMCW雷达的信号处理相对简单，降低了系统复杂度和成本。

• 良好的抗干扰能力： FMCW雷达的连续发射信号能够有效地抑制一些干扰。

然而，FMCW雷达也存在一些不足之处：

• 距离模糊性： 当目标距离超过一定范围时，会产生距离模糊现象。

• 对多目标分辨率较低： 在多目标环境下，FMCW雷达的分辨率可能会受到限制。

• 对环境干扰敏感： 强烈的环境干扰可能会影响FMCW雷达的测量精度。

为了克服这些不足，研究人员在算法和硬件方面做了大量的改进工作，例如采用多天线技术提高多目标分辨率，采用先进的信号处理算法抑制干扰，以及开发更精密的频率合成器提高测距精度等。

总而言之，FMCW雷达技术在车辆距离和速度检测中具有显著优势，是自动驾驶和高级驾驶辅助系统(ADAS)的关键技术之一。 随着技术的不断进步，FMCW雷达将在未来车辆感知系统中发挥越来越重要的作用。 未来的研究方向将集中于提高其抗干扰能力、增强多目标分辨率，以及降低成本等方面，以满足日益增长的市场需求

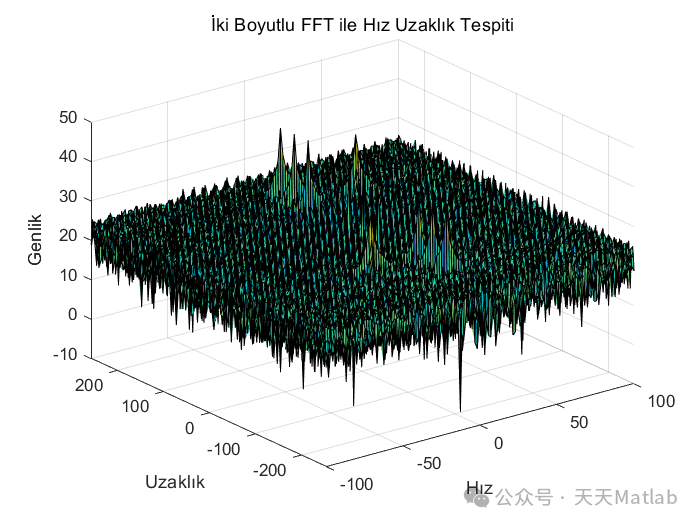

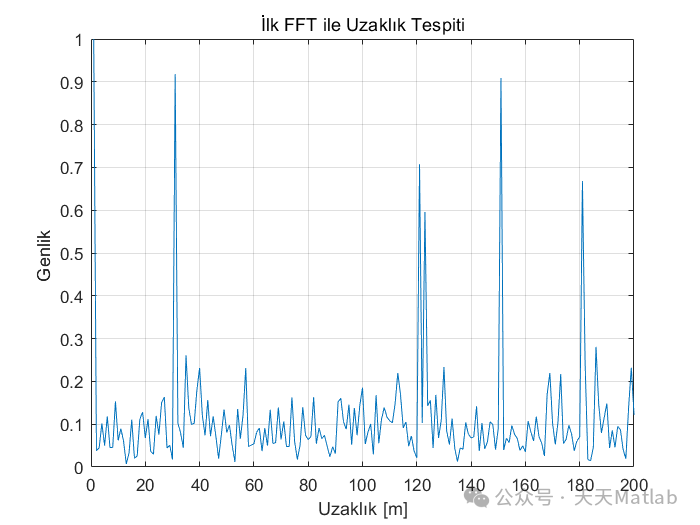

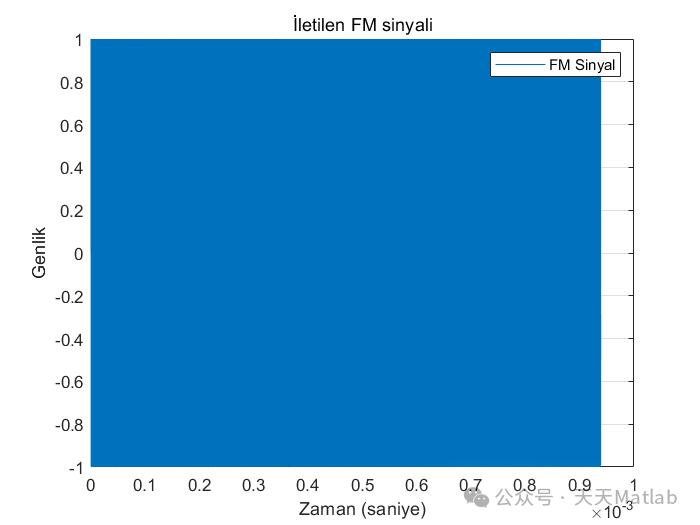

⛳️ 运行结果
