🔥 内容介绍

扩展卡尔曼滤波器 (Extended Kalman Filter, EKF) 是一种广泛应用于非线性系统状态估计的算法。其核心思想是将非线性系统在工作点附近进行线性化，然后利用卡尔曼滤波的递推公式进行状态估计。然而，标准的 EKF 仅基于一阶泰勒展开进行线性化，在非线性程度较高的系统中，其精度往往难以满足要求。为了提高 EKF 的精度和鲁棒性，二阶连续离散近似方法应运而生，它通过考虑二阶泰勒展开项，更准确地描述系统的非线性特性。本文将深入探讨扩展卡尔曼滤波器的二阶连续离散近似方法，分析其推导过程、优缺点以及应用场景。

一、标准 EKF 的局限性

标准 EKF 假设系统状态方程和观测方程均为非线性函数：

• 状态方程： xₖ₊₁ = f(xₖ, uₖ, wₖ)

• 观测方程： zₖ = h(xₖ, vₖ)

其中，xₖ 表示 k 时刻的状态向量，uₖ 表示控制输入，wₖ 表示过程噪声，zₖ 表示观测向量，vₖ 表示观测噪声。标准 EKF 将这些非线性函数在一阶泰勒展开处线性化，从而得到线性化状态方程和观测方程，进而利用卡尔曼滤波递推公式进行状态估计。

然而，这种一阶线性化方法存在明显的局限性：

1. 线性化误差: 当系统非线性程度较高时，一阶泰勒展开的线性化误差较大，导致状态估计精度下降。特别是当系统处于非线性区域或噪声较大时，这种误差尤为显著。

2. 收敛性问题: 由于线性化误差的存在，EKF 的收敛性难以保证，甚至可能导致滤波发散。

3. 计算复杂度: 尽管比其他非线性滤波算法（如粒子滤波）计算量相对较小，但仍然需要计算雅可比矩阵，增加了计算负担。

二、二阶连续离散近似的推导

为了克服标准 EKF 的局限性，二阶连续离散近似方法采用二阶泰勒展开来近似非线性函数。该方法的核心思想是将连续时间系统离散化后，再进行二阶泰勒展开线性化。

考虑连续时间系统状态方程：

dx/dt = f(x, u, w)

利用二阶龙格-库塔法进行离散化，可以得到：

xₖ₊₁ = xₖ + Δt * f(xₖ, uₖ, 0) + (Δt²/2) * (∂f/∂x) * f(xₖ, uₖ, 0) + ... (忽略高阶项及噪声项)

其中，Δt 为采样时间间隔。将上述公式进一步展开，并考虑过程噪声和观测噪声，可以得到二阶近似的状态方程和观测方程。与一阶 EKF 相比，该方法考虑了二阶偏导数项，更准确地反映了系统的非线性特性。

三、二阶 EKF 的算法流程

二阶连续离散近似 EKF 的算法流程与标准 EKF 类似，主要区别在于状态方程和观测方程的线性化方式以及协方差更新公式。具体步骤如下：

1. 预测步骤:

   • 利用二阶近似公式预测状态和协方差。

   • 计算过程噪声协方差矩阵。

2. 更新步骤:

   • 利用二阶近似公式计算观测预测值。

   • 计算卡尔曼增益。

   • 更新状态估计和协方差矩阵。

具体的公式推导较为复杂，涉及到二阶偏导数的计算以及矩阵运算。

四、二阶连续离散近似的优缺点

优点:

• 更高的精度: 相比标准 EKF，二阶近似方法能够显著提高状态估计精度，尤其在非线性程度较高的系统中。

• 更好的收敛性: 由于线性化误差减小，二阶 EKF 的收敛性得到改善，不易发散。

缺点:

• 更高的计算复杂度: 需要计算二阶偏导数，增加了计算负担。

• 实现难度较大: 算法实现相对复杂，需要进行大量的矩阵运算。

• 对模型精度要求较高: 二阶近似方法对模型的精度要求更高，如果模型本身精度不高，则算法的精度也难以保证。

五、应用场景

二阶连续离散近似 EKF 适用于需要高精度状态估计的非线性系统，例如：

• 机器人导航: 在复杂环境中进行机器人定位和路径规划。

• 目标跟踪: 跟踪非线性运动轨迹的目标。

• 航空航天: 对飞行器姿态和轨迹进行估计。

• 经济预测: 对经济指标进行预测和分析。

六、结论

扩展卡尔曼滤波器的二阶连续离散近似方法通过考虑二阶泰勒展开项，有效提高了状态估计精度和鲁棒性。虽然计算复杂度有所增加，但在需要高精度状态估计的应用场景中，其优势是显而易见的。未来的研究方向可以集中在如何降低计算复杂度，以及如何进一步提高算法的鲁棒性和适应性。 同时，更高级的非线性滤波算法，如无迹卡尔曼滤波 (Unscented Kalman Filter, UKF) 和粒子滤波 (Particle Filter)，也值得研究和比较，以选择最适合特定应用场景的算法。

📣 部分代码

%% Equations

% States:  X = [x1; x2; x3] = [position; velocity; spring constant]

% Input:   U = F = Force input

% Meas:    Y = [x1; Fstiffness] (to make it nonlinear, otherwise Hxx would be 0 matrix)

syms t x1 x2 x3 U

X = [x1; x2; x3];

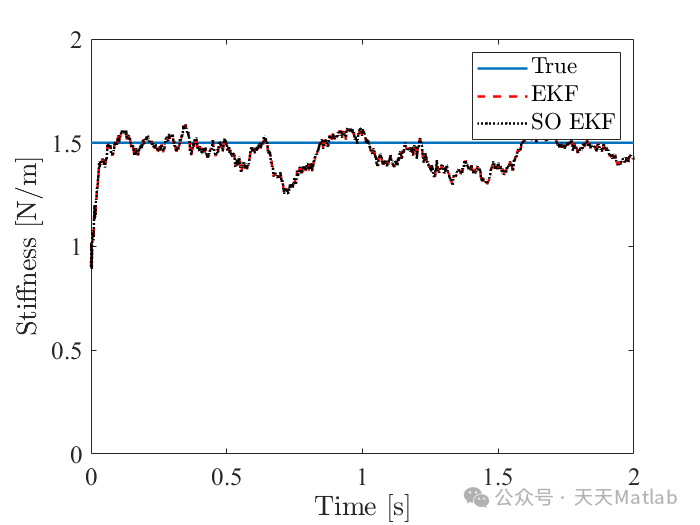

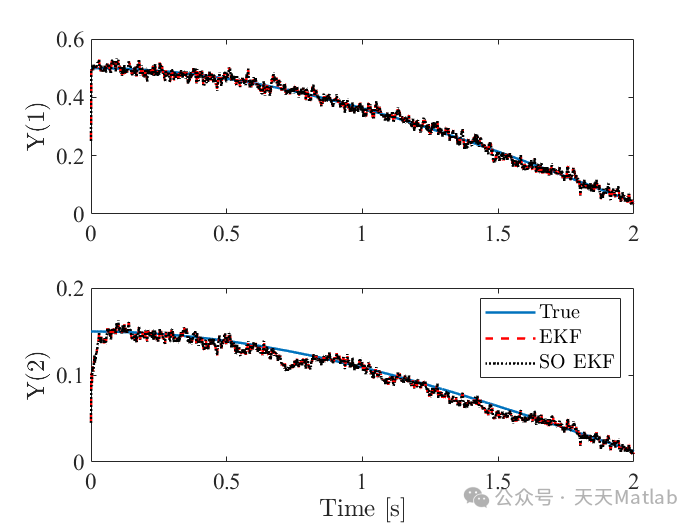

⛳️ 运行结果
