【多智能体】MSN植绒编队控制，跟踪目标、避开障碍物的MATLAB程序

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

多智能体系统(MAS)在机器人、无人机、自主驾驶等领域展现出巨大的应用潜力。其中，植绒编队控制作为一种能够实现多智能体协同、自主组织的关键技术，近年来受到了广泛关注。本文将深入探讨基于Modified Self-Propelled Particle (MSN) 模型的多智能体植绒编队控制策略，重点分析其在目标跟踪和障碍物规避方面的性能和优势。

传统的植绒模型，例如Vicsek模型和Boids模型，虽然能够模拟鸟群、鱼群等自然群体行为，但在处理复杂环境下的目标跟踪和障碍物规避问题时，存在一定的局限性。例如，它们通常缺乏对个体速度和加速度的精确控制，难以实现精确的目标跟踪，并且对障碍物的反应相对迟钝，容易发生碰撞。因此，改进和优化植绒模型显得尤为重要。MSN模型作为一种改进的植绒模型，通过引入自推进力、排斥力、对齐力以及目标吸引力等多个力学因素，有效地解决了上述问题。

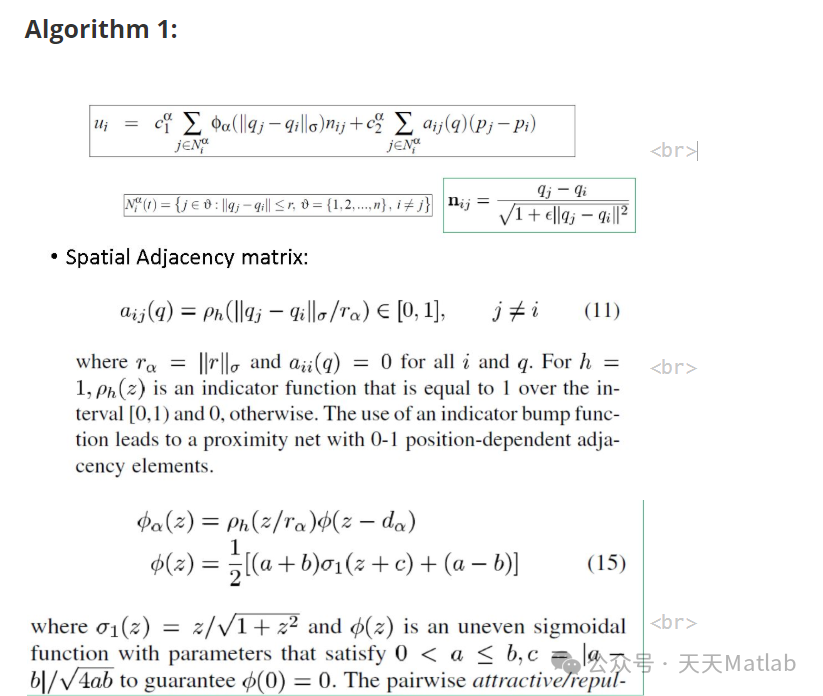

MSN模型的核心在于对个体运动的精细建模。每个智能体根据自身状态以及周围邻域内其他智能体的状态，计算合力，并以此来更新自身的运动状态。具体来说，模型中包含以下几个关键要素：

• 自推进力: 模拟智能体自身的运动意图，使其保持一定的运动速度。该力的大小和方向通常由智能体自身的属性决定，例如最大速度和期望方向。

• 排斥力: 模拟智能体之间以及智能体与障碍物之间的相互排斥作用，用于防止碰撞。排斥力的强度通常与智能体之间的距离成反比，距离越近，排斥力越强。

• 对齐力: 模拟智能体之间相互影响，使其运动方向趋于一致。对齐力的强度通常与智能体之间距离和速度差有关，距离越近，速度越接近，对齐力越强。

• 目标吸引力: 模拟智能体对目标的吸引作用，引导智能体向目标移动。吸引力的强度通常与智能体与目标之间的距离成反比。

通过合理地设计各个力的权重和作用范围，可以有效地控制智能体的运动轨迹，实现精确的目标跟踪和有效的障碍物规避。 在目标跟踪方面，目标吸引力将引导整个编队向目标移动；在障碍物规避方面，排斥力将使智能体避免与障碍物发生碰撞，并保证编队的完整性和稳定性。 值得注意的是，参数的合理选择对于算法的性能至关重要。过大的吸引力可能会导致编队过于分散，过强的排斥力则可能会导致编队运动缓慢甚至停滞。因此，需要根据具体的应用场景和需求对参数进行调整和优化。

为了增强MSN模型在复杂环境中的鲁棒性，可以进一步引入一些改进策略，例如：

• 自适应控制策略: 根据环境的变化动态调整各个力的权重，提高算法的适应性。

• 多层控制策略: 将编队控制分成多个层次，例如全局层和局部层，分别负责编队的整体运动和个体运动，提高算法的效率和稳定性。

• 基于预测的控制策略: 利用预测模型预估未来环境变化，提前调整智能体的运动策略，提高算法的预见性。

本文所述的MSN模型及其改进策略，为多智能体植绒编队控制提供了一种有效的解决方案。 未来的研究方向可以着重于以下几个方面：

• 更复杂的模型: 考虑更多因素，例如智能体的动力学特性、通信延迟和噪声等，构建更完善的模型。

• 更有效的算法: 设计更有效的算法来求解模型，提高算法的计算效率和实时性。

• 更广泛的应用: 将MSN模型应用于更多实际场景，例如无人机编队、机器人协作和自主驾驶等。

总之，基于MSN模型的多智能体植绒编队控制技术在目标跟踪和障碍物规避方面具有显著的优势。通过不断的改进和完善，该技术必将为多智能体系统的发展和应用提供强有力的支撑，并推动其在各个领域的广泛应用。 持续的研究和开发将会使得这项技术更加成熟可靠，并在未来解决更为复杂和具有挑战性的问题。

📣 部分代码

%clearing variables

clc,clear

close all

%declaring nodes, desired distance and other parameters

n = 100;

dim = 2;

d = 15;

k = 1.2;

r = k * d;

h = 0.2;

neigh = {};

%Optional paramters

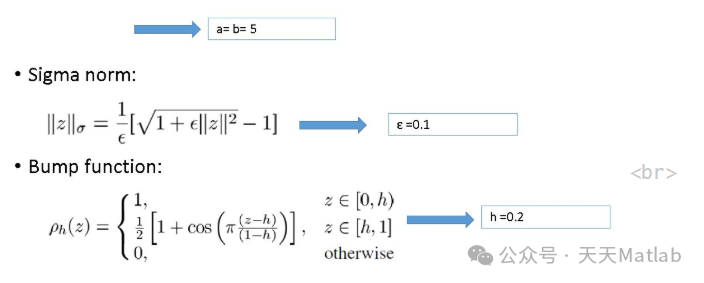

epsilon = 0.1;

delta_t = 0.009;

t = 0:delta_t:15;% Set simulation time

c1 = 30;

c2 = 2 * sqrt(c1);

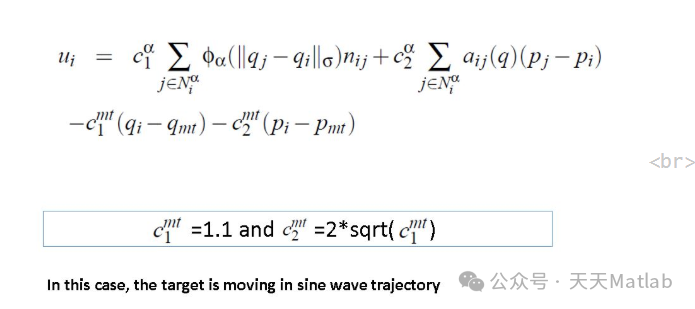

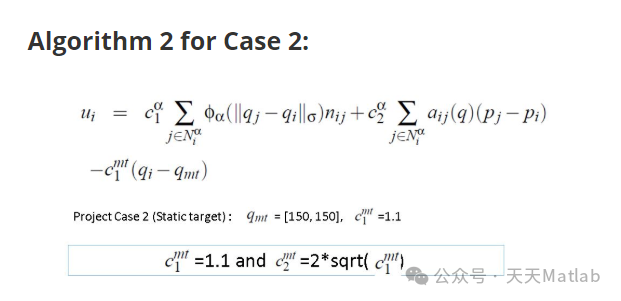

c1mt = 1.1;

c2mt = 2 * sqrt(c1mt);

%Randomely generating the points

x = rand(n,1).*50;

the nodes

    y = old_y + (delta_t * p_nodes(:,2)) + (((delta_t^2)/2) * u_nodes(:,2));

    x_iter(:,iter) = x; %Saving the position for every iteration

    y_iter(:,iter) = y;

    hold off;

    plotgraphtarg(x,y,neigh,n,qtarg);  %Plotting the graph

    drawnow;

end

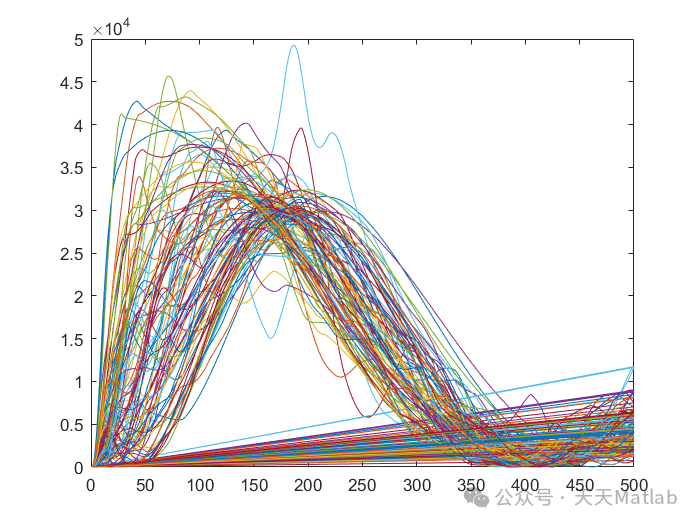

%Plotting the velocity

figure(2)

for i = 1:n

    plot(n_iter,p_iter(:,i));

    hold on;

end

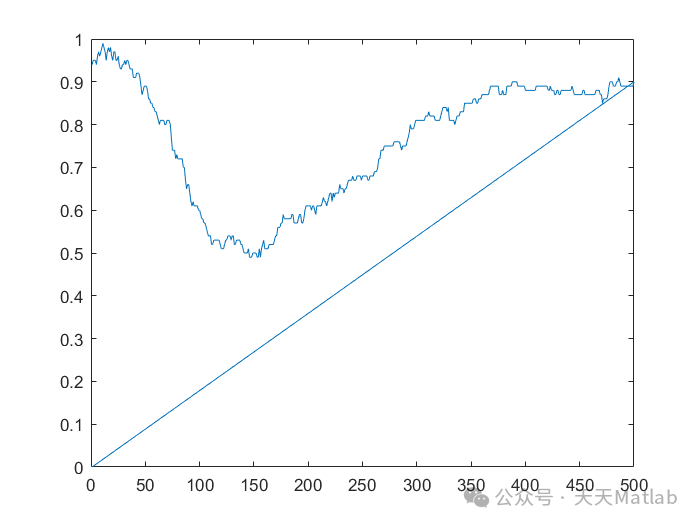

%Plotting the connectivity

figure(3)

plot(n_iter,rk_iter);

%Plotting the trajectory

figure(4)

for i = 1:length(t)

 if(i == length(t))

   plot(x_iter(:,i),y_iter(:,i),'m>');

 else

   plot(x_iter(:,i),y_iter(:,i),'k.');

 end

 hold on;

end

%Plotting the Center Of Mass and Target trajectory

figure(5)

plot(com_iter(:,1),com_iter(:,2),'y.');

hold on;

plot(qtarg_iter(:,1),qtarg_iter(:,2),'k.');

hold on;

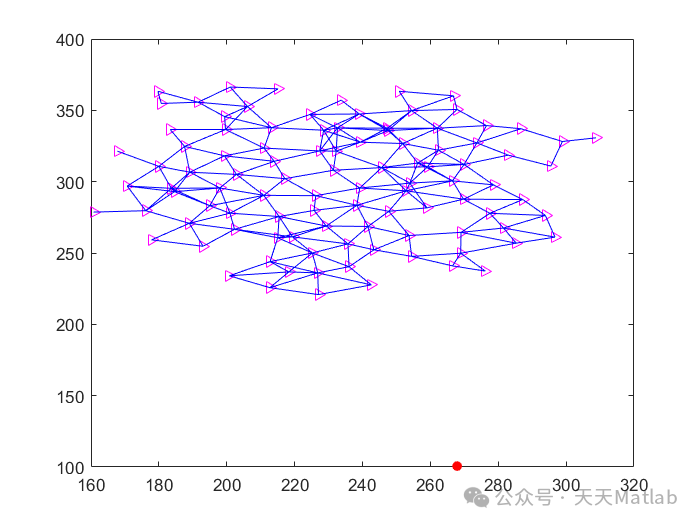

⛳️ 运行结果
