【心电信号】心电信号低通滤波器+高通滤波器+带阻滤波器+QRS波检测Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

心电图（ECG）作为一种无创伤性的生理信号检测手段，在心血管疾病的诊断和监测中扮演着至关重要的角色。然而，采集到的心电信号往往混杂着各种噪声和干扰，严重影响诊断的准确性。因此，对心电信号进行有效的预处理，去除噪声，提取有用信息，成为心电信号分析的关键步骤。本文将重点探讨心电信号处理中常用的滤波器——低通滤波器、高通滤波器、带阻滤波器——以及基于滤波后的信号进行QRS波检测的方法。

一、心电信号中的噪声及干扰

心电信号采集过程中，各种噪声和干扰会叠加在原始信号上，这些噪声通常分为以下几类：

1. 基线漂移 (Baseline Wander): 这是由于呼吸、体动等因素引起的缓慢变化，表现为信号基线的上下漂移，掩盖了微弱的心电信号。

2. 肌电干扰 (EMG): 来自肌肉活动的电信号，频率范围较宽，幅度较大，通常表现为高频噪声，严重影响QRS波的检测。

3. 电源干扰 (Powerline Interference): 由电源线产生的50Hz或60Hz的工频干扰，是心电信号中常见的噪声，表现为周期性尖峰。

4. 电极接触不良 (Electrode Motion Artifact): 由于电极脱落或接触不良导致的信号中断或异常波动。

5. 其他干扰: 例如，电磁干扰、其他电子设备的干扰等等。

二、滤波器的作用与选择

为了去除上述噪声和干扰，需要对心电信号进行滤波处理。不同的滤波器针对不同的噪声频率范围，选择合适的滤波器组合可以有效地提高心电信号的信噪比 (SNR)。

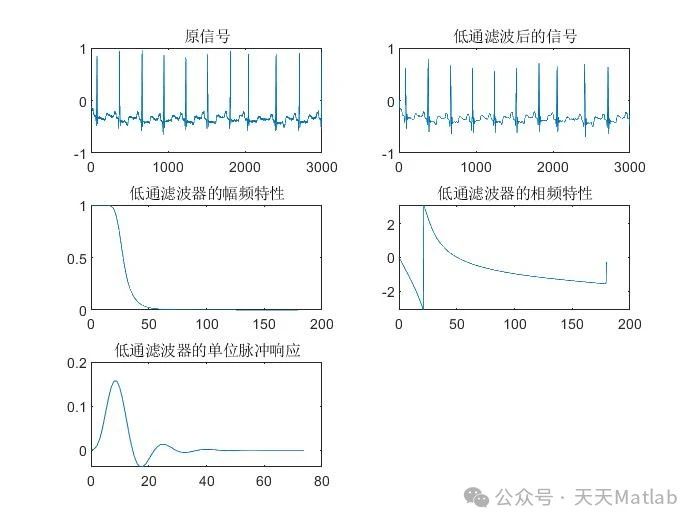

1. 低通滤波器 (Low-pass Filter): 低通滤波器允许低于截止频率的信号通过，而衰减高于截止频率的信号。在心电信号处理中，低通滤波器主要用于去除高频噪声，例如肌电干扰。常用的低通滤波器包括巴特沃斯滤波器、切比雪夫滤波器等。选择合适的截止频率需要根据实际情况进行调整，通常在40Hz左右。过低的截止频率会损失部分心电信号的细节信息，而过高的截止频率则无法有效去除高频噪声。

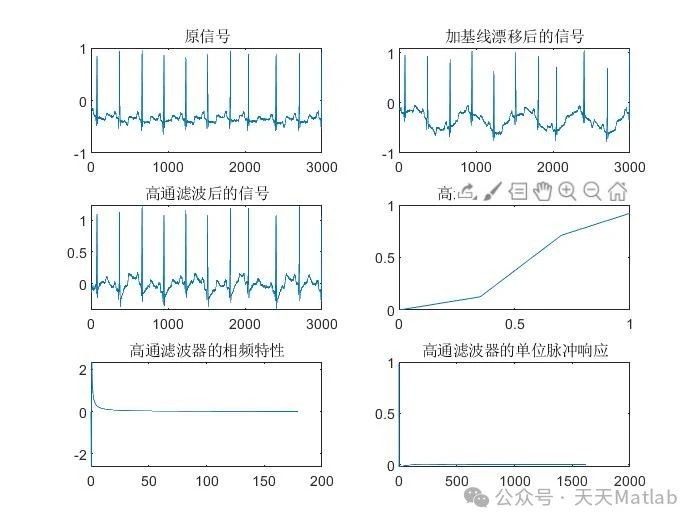

2. 高通滤波器 (High-pass Filter): 高通滤波器允许高于截止频率的信号通过，而衰减低于截止频率的信号。在心电信号处理中，高通滤波器主要用于去除低频噪声，例如基线漂移。常用的高通滤波器同样包括巴特沃斯滤波器、切比雪夫滤波器等。截止频率的选择通常在0.5Hz到1Hz之间。过高的截止频率会损失部分低频的心电信号成分，而过低的截止频率则无法有效去除基线漂移。

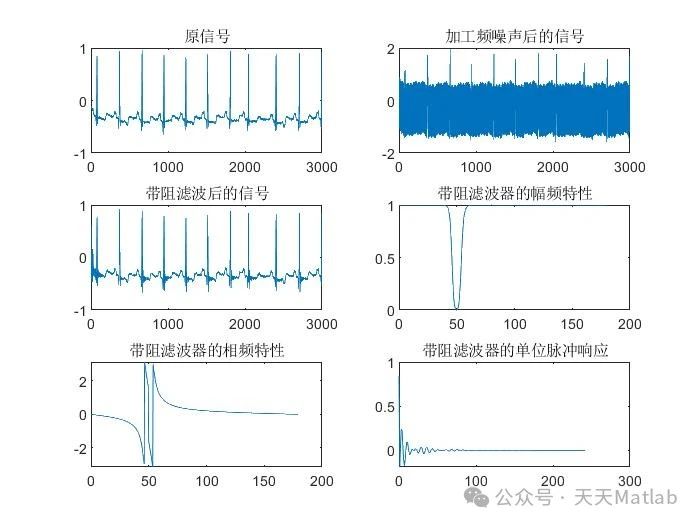

3. 带阻滤波器 (Band-stop Filter): 带阻滤波器允许除特定频率范围外的所有信号通过，而衰减特定频率范围内的信号。在心电信号处理中，带阻滤波器主要用于去除电源干扰，例如50Hz或60Hz的工频干扰。设计带阻滤波器时需要精确设定中心频率和带宽，以尽可能地去除干扰，同时尽量减少对有用信号的影响。

三、QRS波检测

QRS波群代表心室除极过程，是心电信号中最显著的特征，其检测是心电信号分析中的关键步骤，为心率计算、心律失常诊断等提供基础。在经过滤波预处理后，可以使用多种方法进行QRS波检测，例如：

1. 基于阈值的方法: 这是最简单的方法，通过设定一个阈值，当信号幅度超过该阈值时，则认为检测到QRS波。但是，该方法对噪声比较敏感，容易出现误检或漏检。

2. 基于波形特征的方法: 该方法利用QRS波的波形特征，例如幅度、宽度、斜率等，进行检测。例如，可以使用小波变换提取QRS波的特征，再进行阈值判断。这种方法比基于阈值的方法更加鲁棒，能够更好地适应噪声的影响。

3. 基于机器学习的方法: 近年来，机器学习方法在QRS波检测中得到广泛应用。通过训练一个分类器，例如支持向量机 (SVM)、人工神经网络 (ANN) 等，可以提高QRS波检测的准确率和鲁棒性。这种方法需要大量的训练数据，并且模型的复杂度较高。

四、总结与展望

本文简要介绍了心电信号处理中的滤波技术和QRS波检测方法。选择合适的滤波器组合，以及采用合适的QRS波检测算法，对于提高心电信号分析的准确性和可靠性至关重要。未来的研究方向可能集中在以下几个方面：

1. 开发更先进的滤波算法，例如自适应滤波器，以更好地适应不同类型的噪声。

2. 结合深度学习技术，开发更加鲁棒和准确的QRS波检测算法。

3. 研究更加高效和低功耗的心电信号处理芯片，便于移动心电监测设备的开发。

📣 部分代码

ws=fs*2*pi/FS;

wap=2*FS*tan(wp/2);

was=2*FS*tan(ws/2);

[n,wn]=buttord(wap,was,ap,as,'s');

[z,p,k]=buttap(n);

[bp,ap]=zp2tf(z,p,k);

bw=wap(2)-wap(1);

w0=sqrt(wap(1)*wap(2));

[bs,as]=lp2bs(bp,ap,w0,bw);

[b,a]=bilinear(bs,as,FS);

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除

👇 关注我领取海量matlab电子书和数学建模资料

🎁  私信完整代码和数据获取及论文数模仿真定制

🌿 往期回顾可以关注主页，点击搜索
