【波束形成】基于协方差矩阵重构方法波达方向误差情况下波束形成Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

波束形成技术作为阵列信号处理的核心内容，广泛应用于雷达、声呐、无线通信等领域。其目标是通过对阵列接收信号进行加权求和，增强来自期望方向信号的能量，同时抑制来自其他方向的干扰和噪声。然而，波束形成器的性能严重依赖于波达方向 (Direction Of Arrival, DOA) 的精确估计。实际应用中，由于多径效应、环境噪声等因素的影响，DOA 估计往往存在误差。本文将深入探讨基于协方差矩阵重构方法在 DOA 误差情况下波束形成的性能提升策略。

传统的波束形成方法，如最小方差无失真响应 (Minimum Variance Distortionless Response, MVDR) 波束形成器，需要精确的 DOA 信息来设计最优权向量。当 DOA 存在误差时，波束形成器的性能将显著下降，表现为主瓣展宽、旁瓣抬高、以及期望信号的输出功率降低。为了解决这个问题，近年来涌现出许多基于协方差矩阵重构的方法，旨在通过对阵列接收数据的协方差矩阵进行修正或估计，从而减轻 DOA 误差的影响。

协方差矩阵是阵列信号处理中最重要的参数之一，它包含了阵列接收信号的二阶统计信息。在 DOA 误差存在的情况下，实际测量的协方差矩阵与理想的协方差矩阵存在偏差。基于协方差矩阵重构的方法主要分为两类：一类是基于模型的协方差矩阵重构，另一类是基于数据的协方差矩阵重构。

基于模型的协方差矩阵重构 方法通常假设信号模型已知，例如信号的DOA、功率和协方差矩阵。通过对这些参数进行估计或修正，然后根据信号模型重构协方差矩阵。例如，可以利用迭代算法，不断优化 DOA 估计值，直到重构的协方差矩阵与实际测量的协方差矩阵达到最佳匹配。这种方法的优点是能够利用先验信息提高重构精度，缺点是需要对信号模型进行精确的假设，否则重构结果会存在偏差。

基于数据的协方差矩阵重构 方法则不依赖于具体的信号模型，而是直接从阵列接收数据中学习和估计协方差矩阵。常用的方法包括鲁棒估计方法和低秩逼近方法。鲁棒估计方法，例如迭代加权最小二乘法 (Iteratively Reweighted Least Squares, IRLS)，能够有效地抑制异常值的影响，提高协方差矩阵估计的鲁棒性。低秩逼近方法，例如奇异值分解 (Singular Value Decomposition, SVD)，可以有效地去除协方差矩阵中的噪声成分，从而提高重构精度。这些方法的优点是适应性强，不需要对信号模型进行假设，缺点是计算复杂度可能较高。

除了上述两种基本方法外，一些改进算法也得到了广泛研究，例如结合稀疏表示的协方差矩阵重构方法。这种方法利用信号的稀疏性，可以更加有效地从噪声中提取有用信息，提高波束形成的性能。此外，一些基于深度学习的方法也开始应用于协方差矩阵重构，利用深度神经网络强大的学习能力，可以对复杂的信号环境进行建模，从而提高波束形成的鲁棒性。

然而，基于协方差矩阵重构方法的波束形成也面临一些挑战。首先，协方差矩阵的估计精度直接影响重构效果。当信噪比低或快拍数不足时，协方差矩阵的估计精度会下降，从而影响波束形成的性能。其次，一些重构方法的计算复杂度较高，限制了其在实时应用中的使用。最后，如何选择合适的重构方法需要根据具体的应用场景和信号特性进行权衡。

总结而言，在 DOA 误差存在的情况下，基于协方差矩阵重构方法的波束形成能够有效地提高波束形成器的性能。通过对协方差矩阵进行修正或估计，可以减轻 DOA 误差的影响，提高期望信号的输出信噪比，并抑制干扰和噪声。未来的研究方向可以集中在提高协方差矩阵估计的精度、降低算法的计算复杂度、以及开发更鲁棒的协方差矩阵重构方法等方面，以进一步提升波束形成技术在各种复杂环境下的应用性能。 选择合适的重构方法需要综合考虑计算复杂度、鲁棒性和重构精度等因素，并根据具体的应用场景进行优化。 深入研究不同方法的优缺点及其适用条件，对于推动波束形成技术的发展具有重要意义。

📣 部分代码

%% -- 阵列参数设置 ------------------------------------------------

n_EleNum = 16;                                              % 阵元个数

n_SnapNum = 50;                                             % 快拍数目

f_DToLamda = 0.5;                                           % 归一化波长（阵元间距比波长，半波长间距）

vf_ElePosLamd = [0:n_EleNum-1]'*f_DToLamda;                     % 阵元归一化位置序列

vf_SigSteerVec = exp(-1j*2*pi*vf_ElePosLamd*cos(f_SigThetaPi)); % 信号导向矢量

af_IntSteerVec = exp(-1j*2*pi*vf_ElePosLamd*cos(vf_IntThetaPi));% 信号导向矢量

f_DOAError = 2/180*pi;

f_DesireThetaPi = f_SigThetaPi-f_DOAError;                             % 波束形成期望角度

vf_DesireSteerVec = exp(-1j*2*pi*vf_ElePosLamd*cos(f_DesireThetaPi));

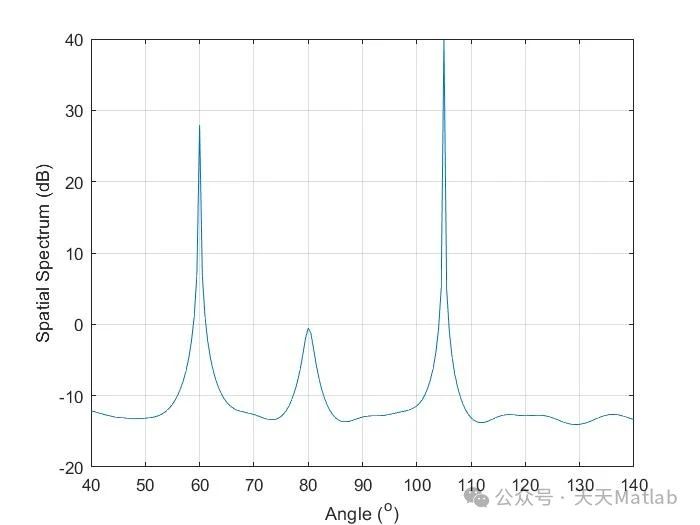

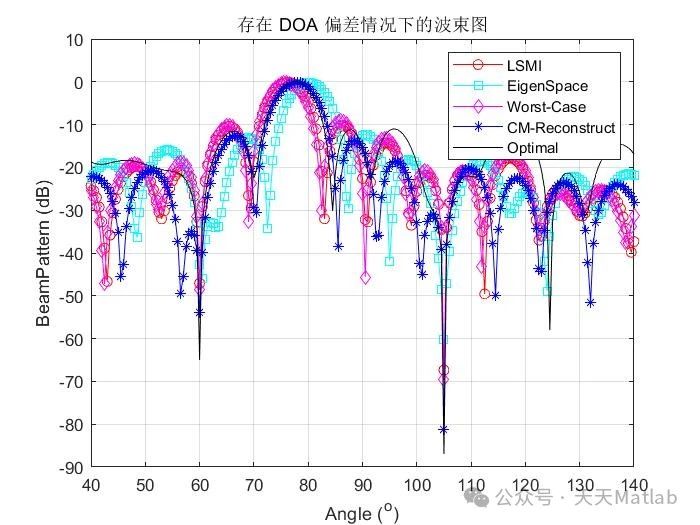

⛳️ 运行结果
