摘要: 高斯光束是光学系统中一种重要的光束模型，其强度分布服从高斯函数。准确模拟和可视化高斯光斑的三维分布对于理解光学器件的特性以及光束传输特性至关重要。本文将详细介绍利用Matlab软件模拟并绘制三维高斯光斑分布的方法，涵盖理论推导、代码实现以及结果分析，并探讨不同参数对光斑形状和大小的影响。

关键词: 高斯光束；Matlab；三维模拟；光斑分布；光学

1. 引言

在光学领域，高斯光束由于其在衍射极限下的理想特性以及在激光技术中的广泛应用而备受关注。高斯光束的强度分布可以用一个二维高斯函数描述，其在横向平面上的强度随距离光束中心的径向距离呈高斯衰减。然而，为了更全面地理解高斯光束的特性，特别是其在传播过程中的变化，需要对光束的三维空间强度分布进行模拟和可视化。Matlab作为一款功能强大的数值计算软件，提供了丰富的绘图工具和函数，非常适合进行此类模拟。本文将利用Matlab，基于高斯光束的理论模型，模拟并绘制出三维高斯光斑分布图，并分析不同参数对模拟结果的影响。

2. 高斯光束理论模型

理想的高斯光束的电场强度分布可以表示为：

E(r, z) = E₀ * exp(-r²/w²(z)) * exp(-ikz) * exp(ik r²/2R(z)) * exp(iφ(z))

其中：

E₀: 光束中心处的电场幅度
r: 径向距离
z: 轴向距离
w(z): 光束束腰半径在z处的变化
k: 波数 (k = 2π/λ, λ为波长)
R(z): 光束曲率半径在z处的变化
φ(z): 光束的相位在z处的变化

光束束腰半径w(z)和曲率半径R(z)可以根据以下公式计算：

w(z) = w₀ * √(1 + (z/z₀)²)

R(z) = z * (1 + (z₀/z)²)

z₀ = πw₀²/λ (瑞利长度)

w₀: 光束束腰半径 (z=0处的半径)

光强分布 I(r, z) 与电场强度模值的平方成正比：

I(r, z) = |E(r, z)|² ∝ |E₀|² * exp(-2r²/w²(z))

在实际模拟中，通常忽略相位项，仅考虑光强分布，即：

I(r, z) = I₀ * exp(-2r²/w²(z))

其中 I₀ 为光束中心处的强度。

3. Matlab模拟实现

利用Matlab模拟三维高斯光斑分布，主要步骤如下：

首先，定义参数：波长λ，束腰半径w₀，以及模拟区域的大小和分辨率。

其次，根据上述公式计算w(z)和R(z)，并生成坐标系。

然后，利用Matlab的meshgrid函数生成二维坐标网格，计算每个网格点上的光强值 I(r, z)。

最后，利用Matlab的surf函数或mesh函数绘制三维高斯光斑分布图。

4. 结果分析与讨论

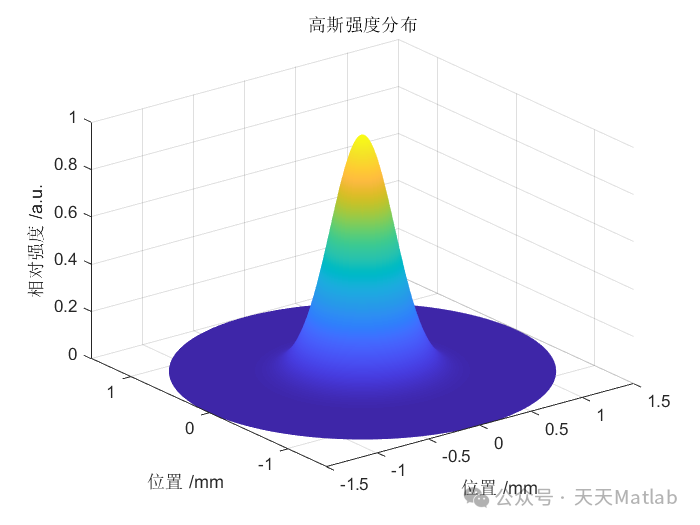

通过运行上述Matlab代码，我们可以得到一个三维高斯光斑分布图。从图中可以清晰地观察到光斑的形状和大小，以及光强在空间上的分布规律。我们可以通过改变参数，例如束腰半径w₀和波长λ，来观察光斑形状和大小的变化。更大的束腰半径将导致光斑尺寸增大，而更短的波长将导致光斑尺寸减小。此外，还可以通过改变模拟区域的大小和分辨率来调整图的精度和显示效果。

5. 结论

本文详细介绍了基于Matlab模拟绘制三维高斯光斑分布的方法。通过合理的参数设置和Matlab强大的绘图功能，我们可以准确地模拟和可视化高斯光束的三维强度分布，从而更深入地理解高斯光束的特性以及光束在空间中的传播规律。该方法可以推广应用于其他类型的激光束，以及光学系统的仿真与设计中。未来的研究可以考虑将该方法拓展到更复杂的场景，例如考虑高阶模高斯光束，或者结合光学元件的模拟，更精确地模拟光束在光学系统中的传输和变换。
