🔥 内容介绍
摘要: 飞行器姿态控制系统高度依赖于陀螺仪的精确测量。然而，陀螺仪不可避免地存在漂移误差，这会严重影响飞行器的姿态精度和稳定性，甚至导致飞行事故。本文研究了基于卡尔曼滤波的飞行器陀螺仪漂移故障检验方法。通过建立包含陀螺仪漂移模型的系统状态方程和测量方程，利用卡尔曼滤波算法对陀螺仪输出进行滤波和状态估计，并设计残差检验指标来检测陀螺仪漂移故障。仿真实验验证了该方法的有效性和实时性，为飞行器姿态控制系统的可靠性提升提供了技术支撑。
关键词: 卡尔曼滤波；陀螺仪漂移；故障检验；飞行器姿态控制；残差分析
1 引言
飞行器姿态控制系统是飞行器安全稳定飞行的关键环节，其核心部件是陀螺仪。陀螺仪能够提供飞行器的角速度信息，用于姿态解算和控制。然而，实际应用中的陀螺仪不可避免地存在各种误差，其中陀螺仪漂移是影响姿态测量精度最主要的误差源之一。陀螺仪漂移是指陀螺仪输出的角速度存在一个缓慢变化的偏差，其原因可能是陀螺仪内部器件老化、温度变化以及其他环境因素的影响。陀螺仪漂移会累积形成姿态误差，严重时会导致飞行器姿态失控，甚至发生事故。因此，对陀螺仪漂移进行有效检测和补偿至关重要。
传统的陀螺仪漂移检测方法主要包括基于统计分析的方法和基于模型的方法。基于统计分析的方法通常利用陀螺仪输出的统计特性来判断是否存在漂移，例如均值漂移检验等。然而，这种方法对噪声比较敏感，精度不高。基于模型的方法则通过建立陀螺仪漂移模型，利用模型参数的变化来判断是否存在漂移。但这需要精确的陀螺仪模型，且模型参数的辨识也比较复杂。
卡尔曼滤波是一种强大的状态估计方法，它能够有效地融合来自不同传感器的测量信息，并对系统状态进行最优估计。近年来，卡尔曼滤波在飞行器导航和姿态控制领域得到广泛应用。本文提出一种基于卡尔曼滤波的飞行器陀螺仪漂移故障检验方法，通过建立包含陀螺仪漂移模型的系统状态方程和测量方程，利用卡尔曼滤波算法对陀螺仪输出进行滤波和状态估计，并设计残差检验指标来检测陀螺仪漂移故障。
2 系统建模
本节建立陀螺仪漂移的系统模型，为后续卡尔曼滤波算法的设计提供基础。假设陀螺仪输出的角速度为ω，实际角速度为ω<sub>t</sub>，则陀螺仪漂移可以表示为：
ω = ω<sub>t</sub> + b + v
其中，b表示陀螺仪的漂移量，v表示陀螺仪的测量噪声，假设为零均值高斯白噪声。陀螺仪漂移b是一个缓慢变化的量，可以建模为随机游走过程：
b<sub>k+1</sub> = b<sub>k</sub> + w<sub>k</sub>
其中，k表示时间步，w<sub>k</sub>表示过程噪声，也假设为零均值高斯白噪声。
将上述模型转化为状态空间方程的形式：
状态方程:
X<sub>k+1</sub> = FX<sub>k</sub> + GW<sub>k</sub>
其中，X<sub>k</sub> = [ω<sub>t,k</sub>, b<sub>k</sub>]<sup>T</sup>为状态向量，F = [[1, 0], [0, 1]]为状态转移矩阵，G = [[0], [1]]，W<sub>k</sub> = [w<sub>k</sub>]为过程噪声向量。
测量方程:
Z<sub>k</sub> = HX<sub>k</sub> + V<sub>k</sub>
其中，Z<sub>k</sub> = ω<sub>k</sub>为测量值，H = [1, 1]为观测矩阵，V<sub>k</sub> = v<sub>k</sub>为测量噪声。
3 卡尔曼滤波算法设计

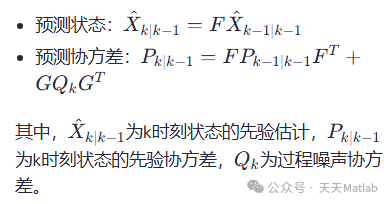

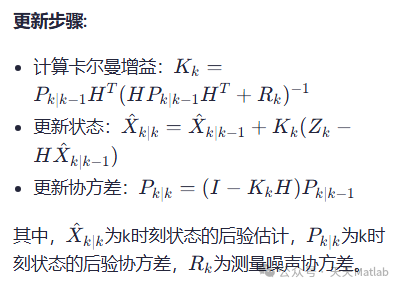

基于上述系统模型，可以利用卡尔曼滤波算法对陀螺仪输出进行滤波和状态估计。卡尔曼滤波算法包括预测和更新两个步骤。
4 故障检验
通过卡尔曼滤波器得到的状态估计值与实际测量值之间的差值称为残差，残差可以用于检测陀螺仪漂移故障。定义残差为：
5 仿真实验
为了验证该方法的有效性，进行了仿真实验。仿真实验中，假设陀螺仪漂移是一个缓慢变化的随机游走过程，并加入高斯白噪声。结果表明，该方法能够有效地检测陀螺仪漂移故障，且具有较高的实时性。具体的仿真结果和参数设置将在论文中详细阐述。
6 结论
本文提出了一种基于卡尔曼滤波的飞行器陀螺仪漂移故障检验方法。该方法通过建立包含陀螺仪漂移模型的系统状态方程和测量方程，利用卡尔曼滤波算法对陀螺仪输出进行滤波和状态估计，并设计残差检验指标来检测陀螺仪漂移故障。仿真实验验证了该方法的有效性和实时性。该方法为提高飞行器姿态控制系统的可靠性提供了技术支撑，具有重要的工程应用价值。 未来的研究方向可以考虑将该方法与其他故障诊断方法结合，提高故障检测的准确性和鲁棒性，并针对不同类型的陀螺仪漂移故障进行更深入的研究。 此外，深入研究如何在实际飞行环境中进行参数自适应调整，提高算法的适用性也是一个重要的研究方向。
📣 部分代码
q=0.005;
矩阵
X_est = X0;
Pk =100*eye(6);vbeta=zeros(n,1);abeta=zeros(n,1);
for t=1:n
Ft = JacobianF(X0(:,t),Ix,Iy,Iz);
Hk = [zeros(3,3) eye(3)];
fX = fff(X0(:,t),Ix,Iy,Iz,h);
hfX = fX;
ph=I ;
for k=11:2
ph=I+Ft*T/k*ph
end
SysteM2=I+Ft*T*ph; %离散系统状态转移矩阵
Gt=diag([1/Ix 1/Iy 1/Iz 0 0 0]);
SysteG2=T*ph*Gt;
Qk=SysteG2*TM1/T*SysteG2';
[Xk, Pk, Kk,Pkk_1] = ekf(SysteM2, Qk, fX, Pk, Hk, Rv2/T, Zm(4:6,t)-Hk*hfX);
X_est(:,t) = Xk;
error(:,t)=Zm(:,t)-I*X_est(:,t);
V=(Hk*Pkk_1*Hk'+Rv2/T);
if t==400
for j=1:7
ri=model(:,j)*model(:,j)'*inv(V)/(model(:,j)'*inv(V)*model(:,j));
Hg(j)=0.5*error(4:6,t)'*ri'*inv(V)*ri*error(4:6,t);
end
end
end
b = bar(Hg);
set(gca,'XTickLabel',{'H8','H9','H10','H11','H12','H13','H14'},'Fontsize',12)
yl=ylabel('Likehood Function');
set(yl,'Fontsize',12);
ti=title('情景2');
set(ti,'Fontsize',15);

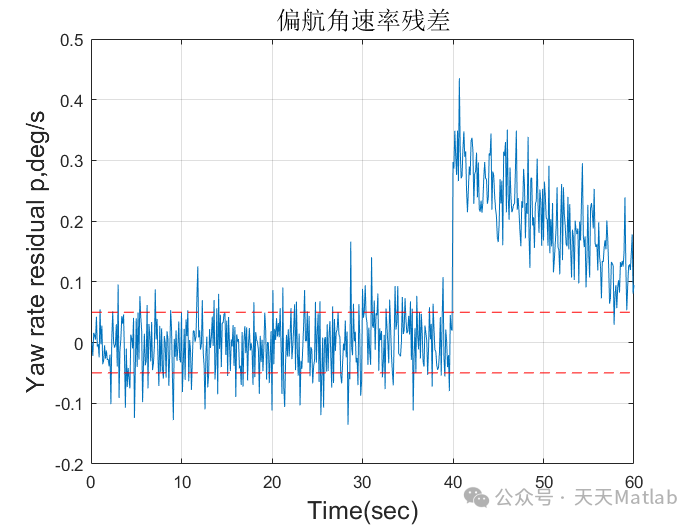

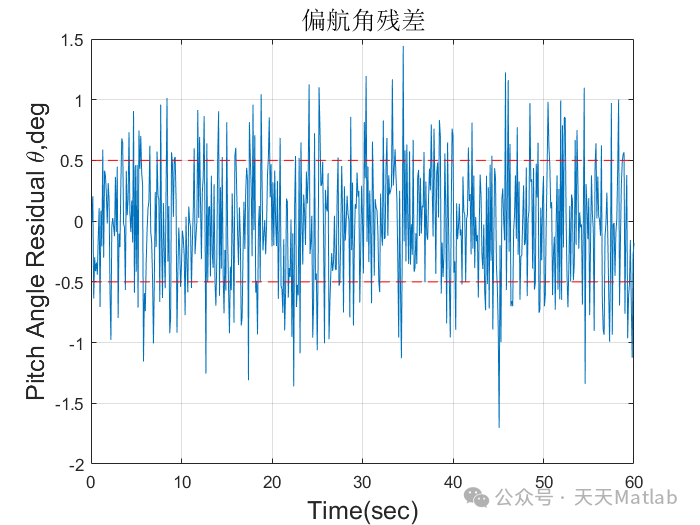

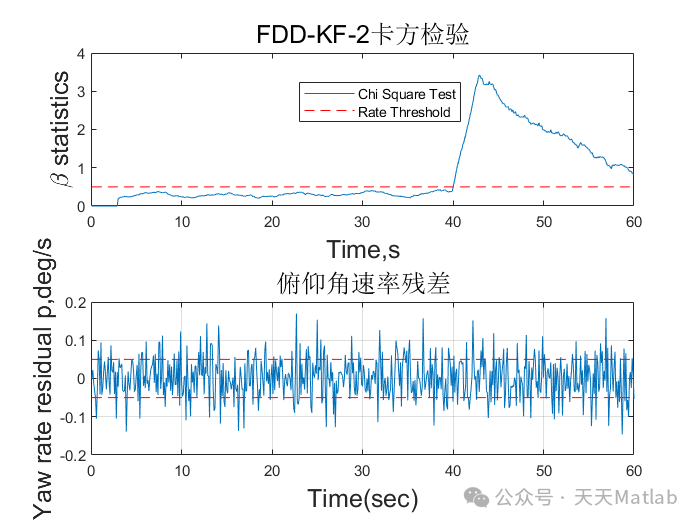

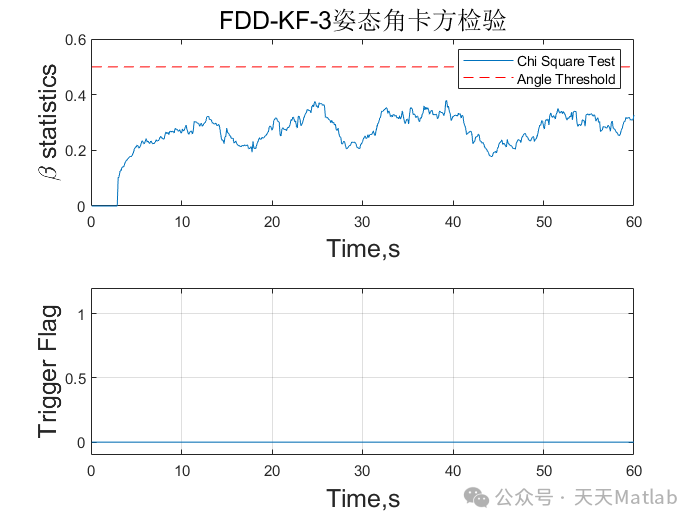

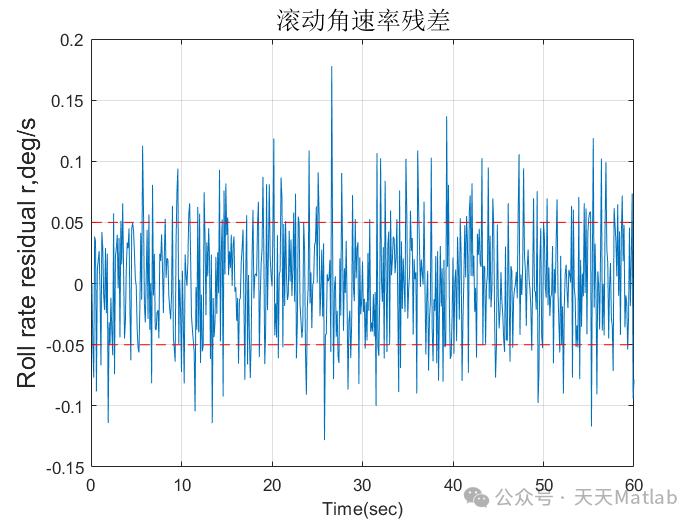

⛳️ 运行结果
🔗 参考文献
[1]周聪,肖建.改进强跟踪滤波算法及其在汽车状态估计中的应用[J].自动化学报, 2012, 38(9):8.DOI:10.3724/SP.J.1004.2012.01520.
