【无人机】基于摄像机的微UAV三维位置估计附matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

微型无人机(Micro UAV)以其体积小巧、机动灵活等优势，在诸多领域展现出广阔的应用前景，例如室内环境监测、精准农业、灾害救援等。然而，微型无人机的体积限制也对其导航定位精度提出了更高的要求。相比于传统的GPS定位技术，基于摄像机的视觉定位方法因其无需依赖外部基础设施，在室内等GPS信号受限环境下具有显著优势，成为微型无人机三维位置估计的重要研究方向。

本文将深入探讨基于摄像机的微型无人机三维位置估计技术，分析其关键算法和技术挑战，并展望其未来的发展趋势。

一、 技术方案概述

基于摄像机的微型无人机三维位置估计主要依赖于视觉SLAM (Simultaneous Localization and Mapping) 技术。SLAM算法的核心在于同时估计无人机的位姿 (pose) 并构建环境地图。 目前，主流的视觉SLAM算法主要分为基于特征点法的SLAM和基于直接法的SLAM两大类。

• 基于特征点法的SLAM: 该方法首先提取图像中的特征点，然后通过匹配不同图像间的特征点来计算相机位姿变化。ORB-SLAM、SIFT-SLAM等是典型的代表性算法。该方法鲁棒性较强，能够处理大尺度场景，但计算量较大，实时性相对较差。

• 基于直接法的SLAM: 该方法直接利用图像像素的灰度信息进行匹配，无需提取特征点。 LSD-SLAM、DSO等是典型的代表性算法。该方法计算效率较高，但对光照变化和运动模糊较为敏感，鲁棒性相对较弱。

除了上述两大类算法外，近年来深度学习技术也逐渐应用于视觉SLAM中，例如结合深度神经网络进行特征提取和匹配，提高算法的精度和效率。

二、 关键技术挑战

基于摄像机的微型无人机三维位置估计面临诸多技术挑战：

1. 计算资源限制: 微型无人机通常具有有限的计算能力和内存空间，对算法的实时性和效率提出了很高的要求。如何在有限的资源下实现高精度的三维位置估计是关键挑战。

2. 环境因素影响: 光照变化、纹理缺失、运动模糊等环境因素都会严重影响图像特征提取和匹配的精度，从而降低定位的准确性。

3. 尺度漂移: 由于视觉SLAM仅依赖于图像信息，容易出现尺度漂移问题，导致估计的位姿存在尺度误差。

4. 传感器噪声: 摄像机自身存在的噪声也会影响定位精度。需要采用合适的滤波算法来抑制噪声的影响。

5. 闭环检测: 在较大的环境中，无人机可能会回到之前访问过的区域。准确的闭环检测能够有效地消除累积误差，提高定位精度。

三、 算法优化与改进

为了克服上述挑战，研究者们提出了许多算法优化和改进策略，例如：

• 轻量化算法设计: 采用轻量化的神经网络模型进行特征提取，或者设计高效的SLAM算法，以降低计算资源消耗。

• 鲁棒性增强: 通过改进特征提取算法、引入光照不变性特征、采用多传感器融合等技术，提高算法对环境因素变化的鲁棒性。

• 尺度约束: 结合IMU (惯性测量单元) 数据或其他传感器数据，为视觉SLAM提供尺度信息，抑制尺度漂移。

• 滤波算法优化: 采用卡尔曼滤波、粒子滤波等滤波算法，有效抑制传感器噪声的影响。

• 高效闭环检测: 结合图像检索技术或深度学习技术，实现高效准确的闭环检测。

四、 未来发展趋势

基于摄像机的微型无人机三维位置估计技术正处于快速发展阶段，未来发展趋势主要包括：

1. 多传感器融合: 将视觉传感器与IMU、GPS、超声波等其他传感器数据进行融合，提高定位精度和鲁棒性。

2. 深度学习技术的应用: 深度学习技术将在特征提取、匹配、闭环检测等方面发挥越来越重要的作用。

3. 实时性与效率的提升: 研究者们将持续努力开发更高效、更轻量化的SLAM算法，以满足微型无人机对实时性的要求。

4. 自主导航与控制: 将三维位置估计技术与自主导航与控制算法相结合，实现微型无人机的自主飞行和任务执行。

5. 场景适应性增强: 开发能够适应不同环境（例如室内、室外、复杂地形等）的鲁棒性更强的定位算法。

结语

基于摄像机的微型无人机三维位置估计是微型无人机自主导航的关键技术。 随着算法技术的不断发展和硬件平台的不断改进，该技术必将得到更广泛的应用，推动微型无人机在各个领域的蓬勃发展。 未来的研究重点在于提升算法的鲁棒性和实时性，以及实现多传感器融合和自主导航控制的有效结合。

📣 部分代码

            p_dot = vertcat(p_dot, p_dot_i);

        end

        %Initialise RANSAC hyperparameter

        e= 0.8;

        % Transform the computed velocites from camera to body frame

        VW = Trans * velocityRANSAC(p_dot, Ip_detected, Z, R_c2w, e);

    % Change ransacFlg to 0 if no outliers need to be rejected

    else

        for i = 1:samplepts

            x = Ip_detected(1,i);

            y = Ip_detected(2,i);

            p_dot_i = [(Ic_tracked(1,i) - Ip_detected(1,i)); (Ic_tracked(2,i) - Ip_detected(2,i))]./d_t;



            A_p = [-1/Z, 0, x/Z; 0, -1/Z, y/Z];

            B_p = [(x*y), -(1 + (x^2)), y; (1 + (y^2)), (-x*y), -x];

            H = vertcat(H, [((1/Z) .* A_p), B_p]);

            p_dot = vertcat(p_dot, p_dot_i);

        end

        % Transform the computed velocites from camera to body frame

        VW = Trans * (pinv(H) * p_dot);

    end

    %% STORE THE COMPUTED VELOCITY IN THE VARIABLE estimatedV

    estimatedV(:,n) = VW; % Feel free to change the variable Vel to anything that you used.

    % Structure of the Vector Vel should be as follows:

    % Vel(1) = Linear Velocity in X

    % Vel(2) = Linear Velocity in Y

    % Vel(3) = Linear Velocity in Z

    % Vel(4) = Angular Velocity in X

    % Vel(5) = Angular Velocity in Y

    % Vel(6) = Angular Velocity in Z

end

%estimatedV(1,:) = sgolayfilt(double(estimatedV(1,:)), 1, 11);

estimatedV=sgolayfilt(double(estimatedV'),1,41)';

plotData(estimatedV, sampledData, sampledVicon, sampledTime, datasetNum)

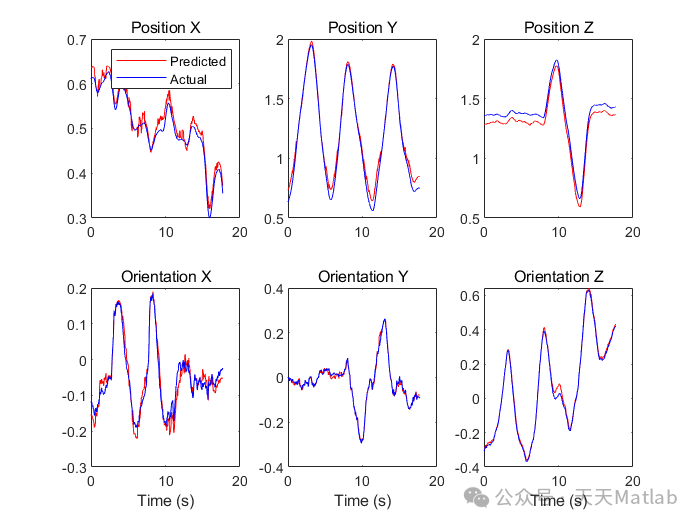

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除

👇 关注我领取海量matlab电子书和数学建模资料

🎁  私信完整代码和数据获取及论文数模仿真定制
