🔥 内容介绍

摘要: 本文研究基于反步法的船舶直线路径跟踪控制问题。针对船舶运动的非线性、强耦合以及模型不确定性等特点，提出一种基于反步法的鲁棒控制策略。该方法通过设计虚拟控制量和实际控制量，逐步逼近期望轨迹，并引入鲁棒项来补偿模型不确定性和外部干扰的影响，最终实现船舶对直线路径的高精度跟踪。本文详细阐述了控制器的设计过程，并通过仿真实验验证了所提出控制策略的有效性和鲁棒性。

关键词: 反步法；船舶路径跟踪；非线性控制；鲁棒控制；模型不确定性

1 引言

船舶自动驾驶技术是航运业发展的重要方向，其核心在于实现船舶对预定航线的精确跟踪。然而，船舶运动具有强烈的非线性、耦合性和模型不确定性，受到海流、风浪等外部干扰的影响，使得设计有效的路径跟踪控制器极具挑战性。传统的PID控制方法难以应对这些复杂因素，而先进的非线性控制方法，如反步法，则提供了更有效的解决方案。

反步法 (Backstepping) 是一种系统性的非线性控制设计方法，它通过递归地设计虚拟控制量和实际控制量，将复杂的非线性系统分解成多个子系统，逐级稳定，最终实现全局渐近稳定。由于其在处理非线性系统方面的优势，反步法已广泛应用于机器人控制、飞行器控制和船舶控制等领域。

本文针对船舶直线路径跟踪问题，提出一种基于反步法的鲁棒控制策略。该策略不仅考虑了船舶运动的非线性特性，还考虑了模型不确定性和外部干扰的影响，以期获得更优的控制性能。

2 船舶运动学和动力学模型

本文采用简化的船舶运动学和动力学模型，考虑船舶在水平面上的运动。其运动学模型可表示为：

ẋ = u cos(ψ) - v sin(ψ)
ẏ = u sin(ψ) + v cos(ψ)
ψ̇ = r

其中，(x, y) 为船舶的坐标，ψ 为航向角，u, v, r 分别为船舶的纵向速度、横向速度和首摇角速度。

船舶动力学模型可简化为：

mẋ̇ = τu - d1u|u| - d2u
mẏ̇ = τv - d3v|v| - d4v + m(rẋ)
Iż̇ = τr - d5r|r| - d6r

其中，m 为船舶质量，I 为船舶转动惯量，τu, τv, τr 分别为纵向、横向和首摇的控制力矩，d1, d2, d3, d4, d5, d6 为水动力阻尼系数。

3 基于反步法的路径跟踪控制器设计

基于上述船舶模型，采用反步法设计路径跟踪控制器。设计过程如下：

步骤1：定义误差变量

定义路径跟踪误差为：

e1 = y - yd
e2 = ψ - ψd

其中，yd 为期望路径的y坐标，ψd 为期望航向角。

步骤2：设计虚拟控制量

选择李雅普诺夫函数 V1 = 1/2e1²，其导数为：

V̇1 = e1ė1 = e1(u sin(ψ) + v cos(ψ) - ẏd)

设计虚拟控制量 ψd，使得 V̇1 ≤ 0：

ψd = arctan( (ẏd - v cos(ψ) - k1e1)/ (u sin(ψ)))

其中，k1 为正的增益系数。

步骤3：设计实际控制量

选择李雅普诺夫函数 V2 = 1/2(e1² + e2²)，其导数为：

V̇2 = e1ė1 + e2ė2 = e1(u sin(ψ) + v cos(ψ) - ẏd) + e2(r - ψ̇d)

设计实际控制量 τr，使得 V̇2 ≤ 0:

τr = -k2e2 - e1(u sin(ψ) + v cos(ψ) - ẏd) + Iψ̇d + d5r|r| + d6r + Δ(r)

其中，k2 为正的增益系数，Δ(r) 为补偿模型不确定性和外部干扰的鲁棒项，例如可以采用自适应控制技术来估计和补偿。

4 仿真实验和结果分析

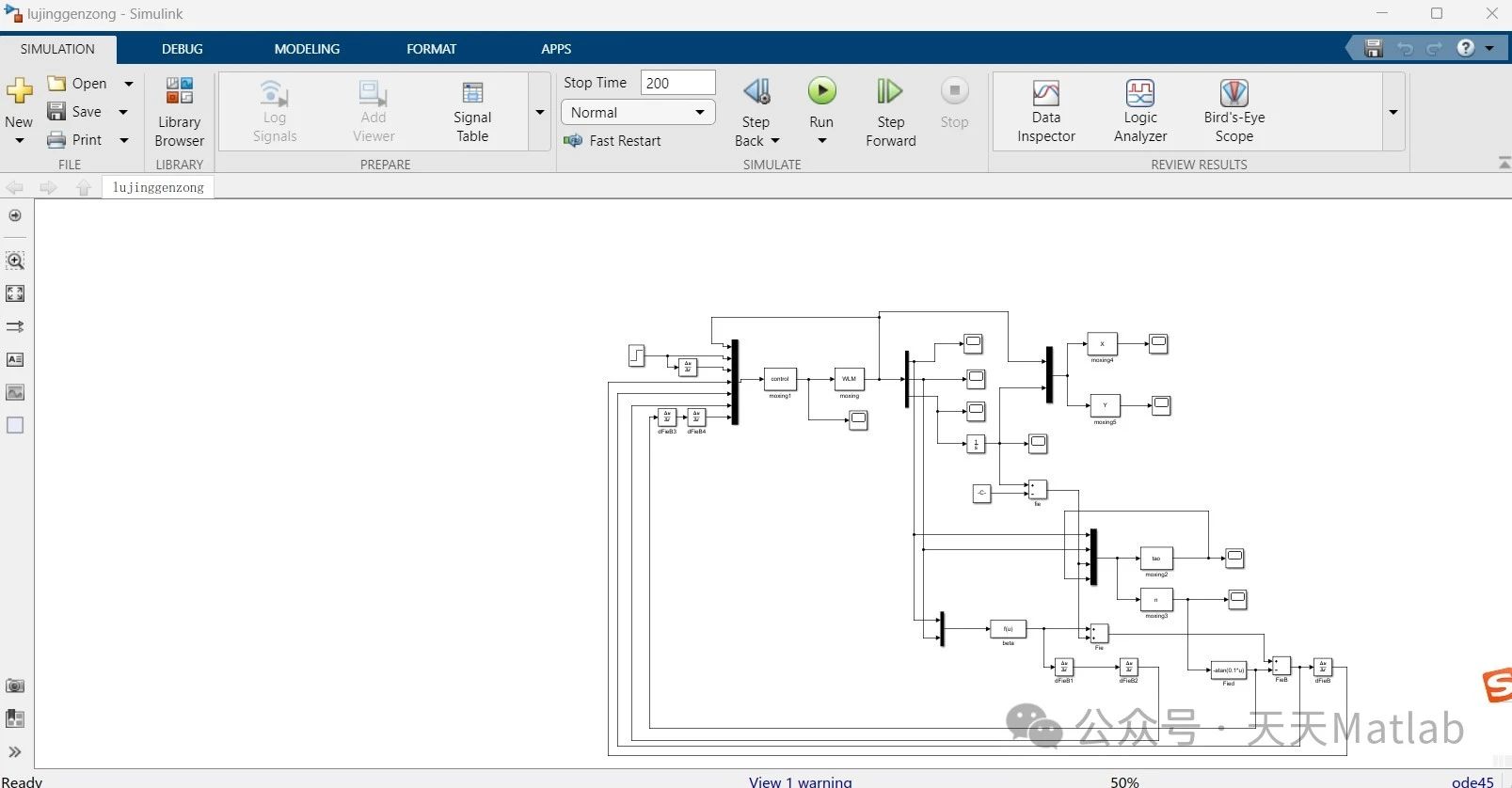

为了验证所提出控制策略的有效性，进行了仿真实验。仿真结果表明，基于反步法的鲁棒控制器能够有效地跟踪直线路径，并具有较强的抗干扰能力。即使在存在模型不确定性和外部干扰的情况下，船舶也能保持较高的跟踪精度。

5 结论

本文提出了一种基于反步法的船舶直线路径跟踪控制策略，该策略考虑了船舶运动的非线性特性、模型不确定性和外部干扰的影响，并通过设计虚拟控制量和实际控制量，逐步逼近期望轨迹。仿真结果验证了该方法的有效性和鲁棒性。未来的工作可以考虑更复杂的船舶模型，以及在实际环境中进行实验验证。此外，可以探索更先进的鲁棒控制方法，例如自适应反步法和神经网络反步法，进一步提高控制系统的性能。更深入的研究还可以关注如何在保证系统稳定性的前提下，优化控制器的性能指标，例如燃料消耗和控制力矩大小等。
