🔥 内容介绍

路径规划是机器人导航领域的核心问题，其目标是在给定的环境地图中，为机器人从起始点到目标点找到一条安全、高效且合理的路径。在各种路径规划算法中，基于栅格地图的路径规划方法因其易于实现和对环境表示的简洁性而广泛应用。本文将重点探讨基于粒子群优化算法(Particle Swarm Optimization, PSO) 的栅格地图机器人路径规划方法，分析其原理、算法流程，并讨论其优缺点及改进方向。

栅格地图将环境空间划分成一系列大小相同的单元格，每个单元格根据其是否被障碍物占据而标记为可通行或不可通行。这种表示方式简洁明了，易于计算机处理，适合于多种机器人路径规划算法的应用。然而，传统的基于栅格地图的路径规划算法，例如A*算法、Dijkstra算法等，虽然高效，但在处理复杂环境，例如存在大量障碍物或狭窄通道时，计算效率和路径质量可能受到限制。而粒子群优化算法，作为一种基于群体智能的全局优化算法，凭借其全局搜索能力和易于实现的特点，为解决此类问题提供了一种有效的途径。

粒子群优化算法模拟鸟群或鱼群的觅食行为，通过个体粒子之间的信息共享和相互协作，最终找到全局最优解。在路径规划中，每个粒子代表一条从起始点到目标点的候选路径，路径通常表示为一系列栅格单元格的坐标序列。每个粒子的位置表示其对应的路径，而速度则表示路径的调整方向和幅度。算法迭代过程中，每个粒子根据自身经验和群体经验调整自身的飞行速度和位置，不断逼近全局最优路径。

具体而言，基于PSO的栅格地图机器人路径规划算法流程如下：

1. 地图初始化: 将环境地图转换为栅格地图，并标记障碍物单元格。同时，确定起始点和目标点的坐标。

2. 粒子初始化: 随机初始化一定数量的粒子，每个粒子代表一条从起始点到目标点的路径。路径可以采用随机游走策略生成，或利用启发式方法生成初始路径，以提高算法效率。 路径的适应度函数通常定义为路径长度与路径碰撞障碍物的惩罚项之和。路径长度越短，惩罚项越小，适应度值越高，代表路径质量越好。

3. 粒子速度和位置更新: 根据粒子群算法的公式，更新每个粒子的速度和位置。速度更新公式考虑了粒子的自身历史最佳位置(pbest) 和群体历史最佳位置(gbest) 的影响。位置更新公式则根据更新后的速度调整粒子的路径。在路径更新过程中，需要考虑路径的可行性，即路径不能穿过障碍物。如果生成的路径与障碍物发生碰撞，则需要进行路径修正，例如采用局部搜索算法或重新生成路径片段。

4. 适应度评估: 计算每个粒子的适应度值，即评估其路径的质量。

5. 迭代更新: 重复步骤3和步骤4，直到满足停止条件，例如达到最大迭代次数或适应度值达到预设阈值。

6. 结果输出: 输出适应度值最高的粒子对应的路径，即为最终规划出的机器人路径。

PSO算法的优势在于其全局搜索能力强，能够有效避免陷入局部最优解，尤其在复杂环境中表现突出。然而，PSO算法也存在一些不足之处。首先，算法参数的选择，例如粒子数量、迭代次数、学习因子等，对算法性能有显著影响，需要根据具体问题进行调整。其次，算法的收敛速度可能较慢，尤其在高维空间或复杂环境中。此外，路径的碰撞检测和修正也是算法的难点，需要设计有效的策略来保证路径的可行性。

为了提高算法的性能，可以考虑以下改进方向：

• 改进适应度函数: 设计更有效的适应度函数，例如考虑路径的平滑度、转弯次数等因素，以获得更优的路径质量。

• 引入启发式信息: 将启发式信息融入PSO算法，例如利用A*算法生成初始路径，或在粒子更新过程中引入距离目标点的距离信息，以加快算法收敛速度。

• 采用自适应参数调整策略: 根据算法迭代过程中的信息，动态调整算法参数，例如学习因子，以提高算法的鲁棒性和适应性。

• 结合其他优化算法: 将PSO算法与其他优化算法，例如遗传算法，进行混合，以发挥各自的优势，提高算法性能。

总之，基于粒子群算法的栅格地图机器人路径规划方法是一种有效且具有发展前景的方法。通过不断改进算法和优化参数，可以进一步提高算法的效率和路径质量，使其在机器人导航领域得到更广泛的应用。 未来的研究方向可以集中在提高算法的效率、鲁棒性和适应性，以及将该算法应用于更复杂的环境和机器人系统中。

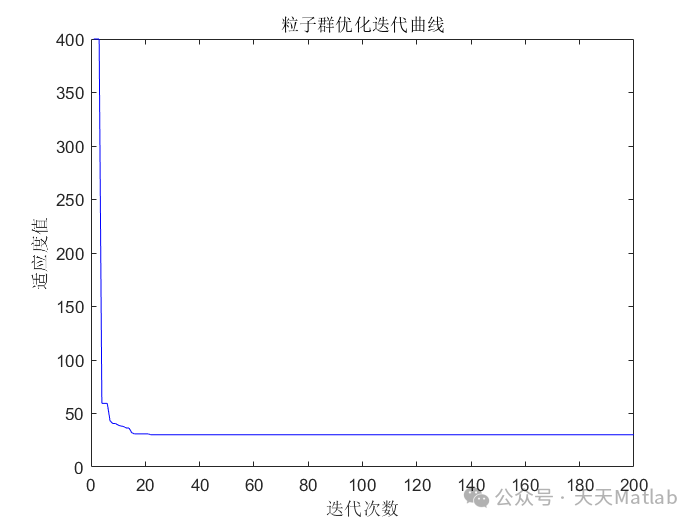

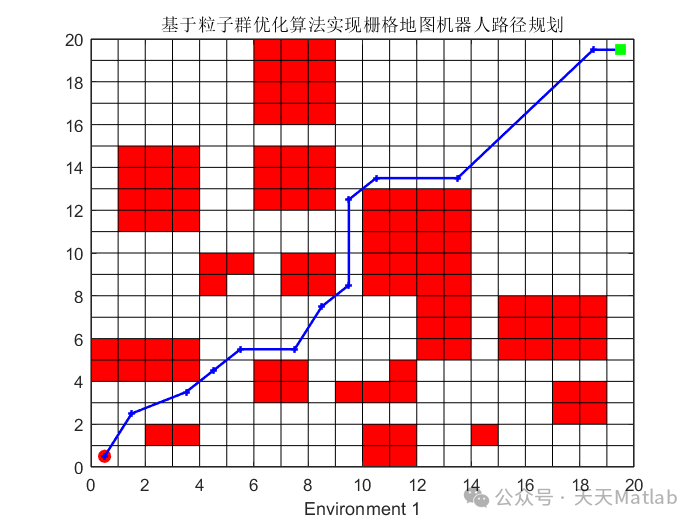

⛳️ 运行结果
