🔥 内容介绍

图像配准，即对来自不同传感器或同一传感器在不同时间、不同视角下获取的两幅或多幅图像进行匹配和融合，是计算机视觉和图像处理领域一项基础且重要的任务。其广泛应用于医学影像分析、遥感图像处理、机器人视觉导航等众多领域。本文将重点探讨基于Harris角点检测的图像配准方法，深入分析其原理、步骤及优缺点，并对未来的研究方向进行展望。

Harris角点检测算法作为一种经典的特征点检测方法，因其良好的旋转不变性和尺度不变性（在一定范围内），在图像配准中得到了广泛应用。其核心思想是通过计算图像局部区域的自相关矩阵来判断该区域是否为角点。该矩阵反映了图像灰度在各个方向上的变化情况。如果自相关矩阵的特征值都较大，则说明该区域在各个方向上的灰度变化都比较剧烈，该点便被认为是角点。 Harris角点检测器的优势在于其计算效率高，且对噪声具有较强的鲁棒性。其具体步骤如下：

图像平滑：为了减少噪声的影响，通常需要对输入图像进行平滑处理，例如使用高斯滤波器进行卷积。平滑操作可以有效地抑制噪声，提高角点检测的准确性。
计算图像梯度：使用Sobel算子或其他梯度算子计算图像在x和y方向上的梯度 Ix 和 Iy。这些梯度信息是后续计算自相关矩阵的基础。
计算自相关矩阵：对于图像中的每一个像素点，在其邻域内计算自相关矩阵 M：

M = ∑<sub>w</sub> [ w(x,y) * [[Ix²], [IxIy]], [[IxIy], [Iy²]] ]

其中，w(x,y) 是以该像素点为中心的窗口函数，通常采用高斯窗口函数。 ∑<sub>w</sub> 表示对窗口内的像素点进行求和。
计算角点响应函数 R：通过自相关矩阵 M 的特征值 λ1 和 λ2 计算角点响应函数 R：

R = det(M) - k * trace(M)² = λ1λ2 - k(λ1 + λ2)²

其中，k 是一个经验参数，通常取值在 0.04 到 0.06 之间。R 的值反映了该像素点是否是角点的可能性。 R 值越大，该点越可能是角点。
角点筛选：设置一个阈值，将 R 值大于阈值的像素点标记为角点。为了进一步减少误检，可以采用非极大值抑制方法，只保留局部最大值的角点。

基于Harris角点检测后的图像配准，通常采用以下步骤：

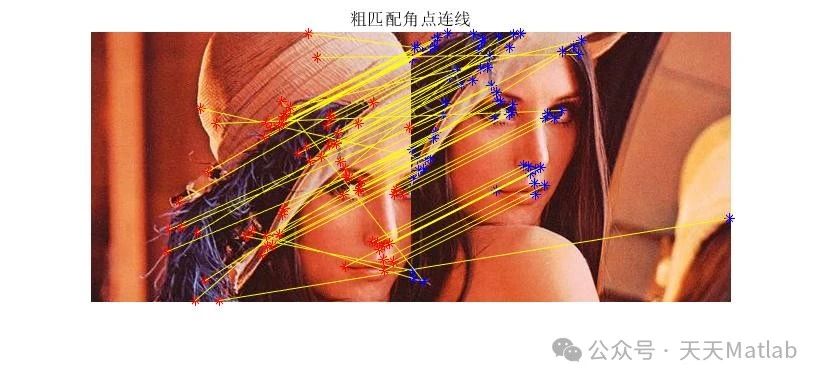

特征点匹配：使用某种匹配算法，例如最近邻匹配或RANSAC算法，在两幅图像的Harris角点中寻找匹配的角点对。匹配过程中需要考虑角点描述子的相似性，例如SIFT、SURF或ORB描述子。

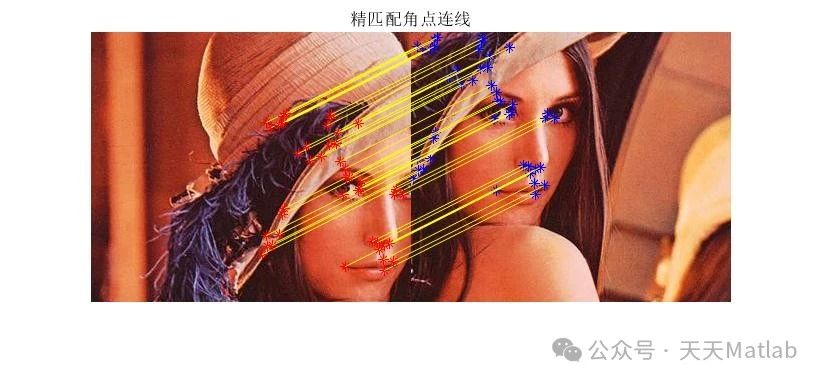

几何变换参数估计：根据匹配的角点对，估计两幅图像之间的几何变换参数，例如仿射变换或透视变换。常用的参数估计方法包括最小二乘法、RANSAC算法等。RANSAC算法尤其适用于存在较多误匹配的情况。
图像变换：根据估计的几何变换参数，对一幅图像进行变换，使其与另一幅图像对齐。

然而，基于Harris角点检测的图像配准方法也存在一些不足：

对尺度变化敏感：虽然Harris角点检测具有一定的尺度不变性，但当尺度变化较大时，其检测效果会下降。
对光照变化敏感：光照变化会影响图像的灰度值，从而影响角点检测的结果。
计算复杂度：虽然Harris角点检测的计算效率相对较高，但对于高分辨率图像，其计算时间仍然可能较长。

为了克服这些不足，可以结合其他技术，例如SIFT、SURF、ORB等更鲁棒的特征描述子，以及改进的匹配算法和几何变换模型，以提高配准精度和鲁棒性。此外，还可以探索基于深度学习的图像配准方法，利用深度学习强大的学习能力来提高配准精度和效率。

总而言之，基于Harris角点检测的图像配准方法是一种经典且有效的图像配准方法，其在许多应用中都取得了良好的效果。但其也存在一些不足，需要进一步研究和改进。未来的研究方向可以集中在提高算法的鲁棒性、效率和精度方面，以及探索新的特征描述子和匹配算法，以适应更加复杂和多样化的图像配准场景。这将推动图像配准技术在各个领域的应用，并促进相关领域的进一步发展。
