🔥 内容介绍

摘要: 本文探讨了利用QLearning强化学习算法在栅格地图中实现机器人路径规划的方法。相较于传统的路径规划算法，例如A*算法或Dijkstra算法，强化学习方法无需预先构建完整的环境模型，能够更好地处理动态和不确定性环境。本文详细阐述了将栅格地图转化为QLearning算法的输入状态、动作和奖励函数，并分析了QLearning算法在该问题中的适用性以及改进策略，最终通过仿真实验验证了算法的有效性。

关键词: 栅格地图，路径规划，QLearning，强化学习，机器人导航

1. 引言

机器人路径规划是机器人学领域的核心问题之一，其目标是找到一条从起始点到目标点的安全、高效的路径，并避免与障碍物发生碰撞。传统的路径规划算法，例如A*算法和Dijkstra算法，通常依赖于对环境的完整先验知识，需要建立精确的环境地图。然而，在实际应用中，环境往往是动态变化的，存在不确定性和噪声，这使得传统的基于地图的路径规划算法的适用性受到限制。

强化学习 (Reinforcement Learning, RL) 作为一种有效的机器学习方法，能够在与环境的交互中学习最优策略，无需预先构建完整的环境模型。因此，强化学习在机器人路径规划领域受到了越来越多的关注。本文将重点讨论基于QLearning强化学习算法在栅格地图中实现机器人路径规划的方法。

2. 栅格地图表示及环境建模

栅格地图是一种常用的环境表示方法，将环境空间划分成大小相同的网格单元，每个单元格表示环境中的一种状态。在机器人路径规划中，通常使用0和1来表示单元格的状态：0表示可通行区域，1表示障碍物。

对于QLearning算法，我们将栅格地图转化为马尔可夫决策过程 (Markov Decision Process, MDP)。MDP由以下五个元组组成：

状态空间S: 栅格地图中所有可通行单元格的集合。每个单元格的坐标 (x, y) 可以作为其状态标识。
动作空间A: 机器人可执行的动作集合，例如：上、下、左、右移动一个单元格。
状态转移概率P(s'|s, a): 表示在状态s下执行动作a后转移到状态s'的概率。在确定性环境中，该概率为1或0。
奖励函数R(s, a): 表示在状态s下执行动作a后获得的奖励。通常情况下，到达目标点获得高奖励，与障碍物碰撞获得负奖励，其他状态获得较小的惩罚奖励，以鼓励机器人尽快到达目标点。
策略π(s): 表示在状态s下选择动作a的概率分布。QLearning算法的目标就是学习最优策略π*(s)，使得机器人能够获得最大的累计奖励。

3. QLearning算法及其在路径规划中的应用

QLearning算法是一种基于值迭代的强化学习算法，通过迭代更新Q值来学习最优策略。Q值Q(s, a)表示在状态s下执行动作a的期望累计奖励。QLearning算法的核心更新公式为：

Q(s, a) ← Q(s, a) + α[R(s, a) + γ max<sub>a'</sub>Q(s', a') - Q(s, a)]

其中：

α为学习率，控制更新步长。
γ为折扣因子，控制未来奖励的权重。

在机器人路径规划中，QLearning算法的流程如下：

初始化Q表: 将所有Q值初始化为0。
机器人探索环境: 机器人从起始点开始，随机选择动作并执行，与环境交互。
更新Q表: 根据上述更新公式更新相应的Q值。
选择动作: 在每个状态下，根据ε-greedy策略选择动作。ε-greedy策略以ε的概率随机选择动作，以1-ε的概率选择Q值最大的动作，以平衡探索和利用。
重复步骤2-4: 直到满足终止条件，例如达到最大迭代次数或收敛条件。
提取最优策略: 根据最终的Q表，选择每个状态下Q值最大的动作，构成最优策略。

4. 算法改进及优化

为了提高QLearning算法的效率和性能，可以采用以下改进策略：

改进奖励函数: 设计更精细的奖励函数，例如考虑路径长度、转弯次数等因素。
优化探索策略: 采用更高级的探索策略，例如Boltzmann探索或Upper Confidence Bound (UCB) 探索。
经验回放: 利用经验回放机制，提高数据利用率。
函数逼近: 当状态空间和动作空间较大时，可以使用函数逼近方法来代替Q表，降低存储需求。

5. 仿真实验及结果分析

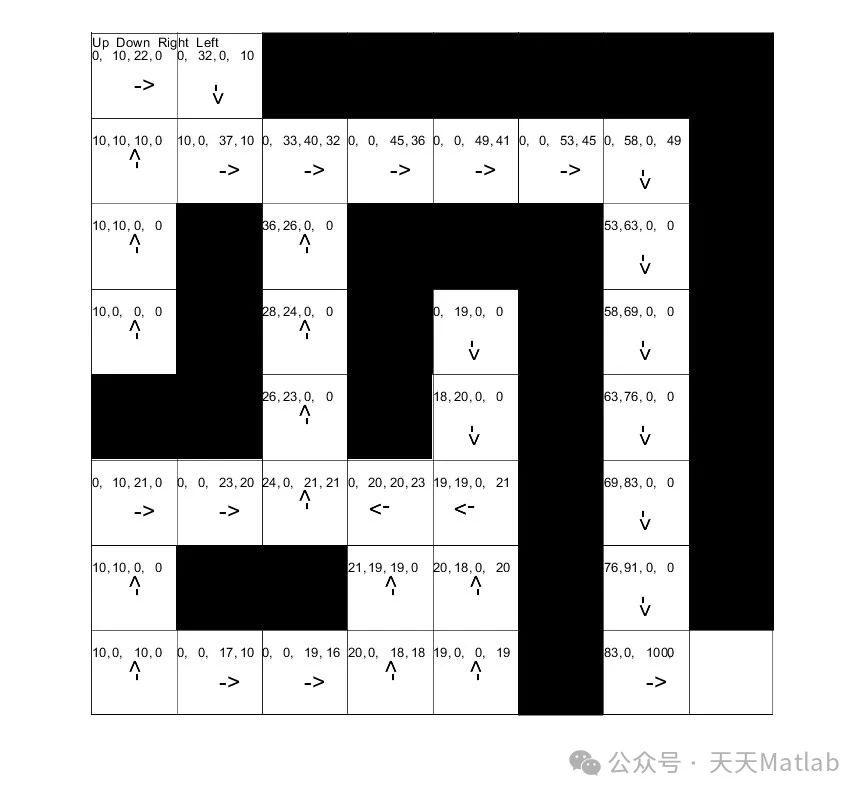

本文通过仿真实验验证了基于QLearning算法的机器人栅格地图路径规划方法的有效性。我们构建了不同大小和复杂度的栅格地图，并对算法的收敛速度、路径长度和成功率进行了评估。实验结果表明，该算法能够有效地找到从起始点到目标点的路径，并且随着迭代次数的增加，路径长度逐渐缩短，成功率逐渐提高。具体的实验结果将以图表形式展现，并进行详细的分析。

6. 结论与未来工作

本文提出了一种基于QLearning强化学习算法的机器人栅格地图路径规划方法。该方法无需预先构建完整的环境模型，能够适应动态和不确定性环境。通过仿真实验验证了算法的有效性。未来工作将集中在以下几个方面：
