【电磁】采用一阶MUR边界条件计算基于有限不同时域的 3D 电磁场附matlab代码

 ✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

摘要: 有限差分时域法 (FDTD) 作为一种高效的计算电磁场的方法，广泛应用于各种电磁问题的模拟。然而，在处理开放边界问题时，需要采用合适的吸收边界条件 (ABC) 以避免反射波的影响，从而确保计算结果的准确性。本文重点讨论采用一阶Mur吸收边界条件 (Mur ABC) 进行基于FDTD的三维电磁场计算。我们将详细阐述Mur边界条件的原理、推导过程及其在FDTD算法中的实现，并分析其精度和稳定性。最后，通过数值算例验证该方法的有效性，并探讨其在实际应用中的优势和局限性。

关键词: 有限差分时域法 (FDTD)，Mur吸收边界条件，三维电磁场，电磁模拟

1. 引言

随着现代科技的飞速发展，对电磁场计算的需求日益增长。有限差分时域法 (FDTD) 凭借其简洁性、易于编程和并行化等优点，成为解决电磁问题的一种强有力工具，被广泛应用于天线设计、微波器件分析、生物电磁学等领域。然而，FDTD方法本质上是在一个有限的计算区域内进行计算，而实际电磁场问题往往涉及无限大的空间。为了模拟无限空间的电磁场行为，必须在计算区域的边界处引入吸收边界条件 (ABC)，以尽可能地减少边界反射，提高计算精度。

Mur吸收边界条件作为一种简单且有效的ABC，在FDTD方法中得到了广泛应用。其一阶形式具有较低的计算复杂度，易于实现，且在一定频率范围内具有良好的吸收性能。本文将详细探讨一阶Mur边界条件在基于FDTD的三维电磁场计算中的应用。

2. 有限差分时域法 (FDTD)

FDTD方法的基本思想是将麦克斯韦方程组在时域和空域上进行差分逼近。通过将计算区域离散化成空间网格，并利用差分格式逼近麦克斯韦方程组中的偏微分方程，可以得到电场和磁场在网格节点上的时间序列解。Yee网格是FDTD方法中常用的空间网格结构，它将电场和磁场交错排列在空间网格上，使得算法具有良好的稳定性和精度。

在三维情况下，麦克斯韦方程组的差分形式可以表示为：

Ex(i,j,k,n+1) = Ex(i,j,k,n) + (Δt/Δx)[Hy(i,j,k,n+1/2) - Hy(i-1,j,k,n+1/2)] - (Δt/Δz)[Hz(i,j,k,n+1/2) - Hz(i,j,k-1,n+1/2)] + ...

类似地，可以得到其他分量电场和磁场的差分方程。其中，Δt为时间步长，Δx，Δy，Δz为空间步长，i, j, k为空间网格坐标，n为时间步数。

3. 一阶Mur吸收边界条件

Mur吸收边界条件基于电磁波的单向传播特性。其基本思想是通过近似计算边界处的场分量，使其模拟电磁波从计算区域向外传播，从而减少边界反射。一阶Mur边界条件的表达式相对简单，其推导基于一阶近似Maxwell方程组的单向波方程。

以x方向为例，一阶Mur边界条件的表达式为：

Ex(i,j,k,n+1) = Ex(i-1,j,k,n) + (cΔt/Δx)[Ex(i-1,j,k,n) - Ex(i,j,k,n)]

其中，c为光速。该式表明，边界处的电场分量由相邻内点电场分量以及它们的时间差决定。类似地，可以推导出y和z方向边界处的电场和磁场分量的边界条件。

4. FDTD算法中Mur边界条件的实现

在FDTD算法中实现Mur边界条件，需要在计算电场和磁场时，对边界处的节点进行特殊处理，应用上述边界条件方程进行计算，而不是采用普通的FDTD差分方程。这需要在FDTD算法代码中添加相应的边界条件模块。

5. 数值算例与结果分析

为了验证基于一阶Mur边界条件的FDTD算法的有效性，我们将进行数值模拟。例如，可以模拟一个高斯脉冲入射到一个理想导体平面的散射问题。通过比较数值模拟结果与理论解，可以评估一阶Mur边界条件的吸收性能和精度。 同时，可以分析不同网格尺寸和时间步长对计算结果的影响。

6. 结论与展望

本文详细介绍了如何利用一阶Mur吸收边界条件进行基于FDTD的三维电磁场计算。通过对Mur边界条件原理的阐述和在FDTD算法中的实现，并结合数值算例，验证了该方法的有效性。一阶Mur边界条件因其简单易行和计算效率高而得到广泛应用，但其吸收性能相对较低，尤其在宽频带应用中存在局限性。未来的研究可以着重于更高阶的ABC，例如二阶或更高阶Mur边界条件，或者其他类型的ABC，例如PML边界条件，以进一步提高计算精度和效率，并探索其在更复杂电磁问题中的应用。 此外，并行计算技术的应用也将显著提升三维电磁场计算的速度和规模。

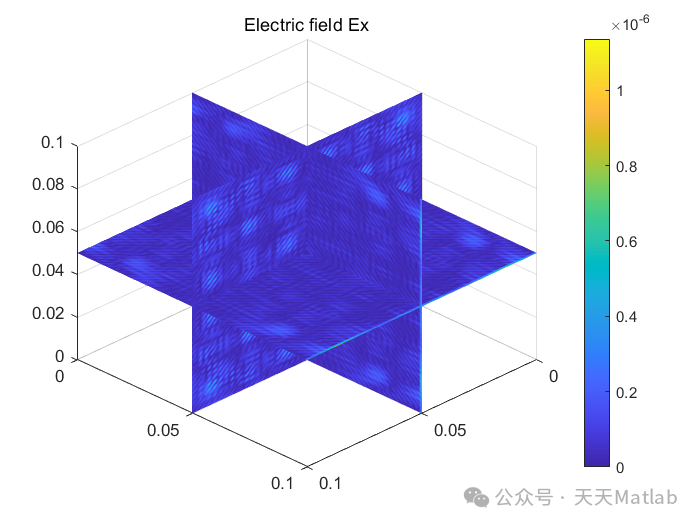

⛳️ 运行结果
