【光学】高功率双包层光纤激光器matlab仿真

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥​ 内容介绍

摘要: 高功率双包层光纤激光器因其优异的热管理性能和高能量转换效率，在工业加工、激光医疗和科学研究等领域得到广泛应用。本文针对高功率双包层光纤激光器的特性，运用MATLAB软件进行数值仿真，深入研究了其关键参数对激光输出功率、光束质量以及光纤损伤阈值的影响。通过建立包含光纤参数、泵浦条件、激光增益介质特性等因素的数学模型，并结合数值求解方法，对不同工作条件下的激光器性能进行了预测和分析，为高功率双包层光纤激光器的优化设计提供了理论参考。

关键词: 双包层光纤激光器；MATLAB仿真；数值模拟；高功率激光；光纤损伤

1 引言

近年来，随着激光技术的快速发展，对高功率、高光束质量激光器的需求日益增长。双包层光纤激光器以其独特的结构优势，有效解决了传统光纤激光器在高功率输出时面临的热效应和非线性效应问题，成为高功率激光领域的研究热点。其核心结构是采用双包层设计，内包层限制激光模式，外包层引导高功率泵浦光，有效地降低了光纤芯层中的热负荷，提高了激光输出功率和光束质量。然而，高功率双包层光纤激光器的设计和优化是一个复杂的过程，涉及诸多影响因素，如光纤参数（纤芯直径、包层直径、折射率分布等）、泵浦光参数（泵浦功率、波长、耦合效率）、激光增益介质特性（掺杂浓度、吸收截面、发射截面等）以及光纤非线性效应等。因此，运用数值仿真手段对高功率双包层光纤激光器进行深入研究具有重要的意义。

本文利用MATLAB强大的数值计算和图形处理能力，建立了高功率双包层光纤激光器的数学模型，并进行了数值仿真。通过分析不同参数对激光器性能的影响，探索了优化高功率双包层光纤激光器设计方案的可行性，为实验研究和实际应用提供了理论指导。

2 数学模型的建立

本文采用基于速率方程和传播方程的耦合模型来描述高功率双包层光纤激光器的运行特性。

2.1 速率方程: 速率方程描述了激光增益介质中粒子数密度随时间的变化，考虑了泵浦光吸收、自发辐射、受激发射以及非辐射复合等过程。针对掺镱光纤，其速率方程可以表示为：

dN2/dt = σa(λp)Φp(z)N1 - (σe(λs)Φs(z) + A21)N2
dN1/dt = -σa(λp)Φp(z)N1 + (σe(λs)Φs(z) + A21)N2

其中，N1和N2分别表示下能级和上能级的粒子数密度；σa和σe分别表示吸收截面和发射截面；λp和λs分别表示泵浦光波长和信号光波长；Φp和Φs分别表示泵浦光强度和信号光强度；A21表示自发辐射速率系数；z表示光纤轴向坐标。

2.2 传播方程: 传播方程描述了泵浦光和信号光在光纤中的传播过程，考虑了光纤的损耗和增益。基于耦合模理论，可以得到泵浦光和信号光的传播方程：

dΦp/dz = -αpΦp + σa(λp)ΓpN1Φp
dΦs/dz = -αsΦs + σe(λs)ΓsN2Φs

其中，αp和αs分别表示泵浦光和信号光的损耗系数；Γp和Γs分别表示泵浦光和信号光的重叠因子。

3 数值求解方法

为了求解上述耦合的速率方程和传播方程，本文采用有限差分法进行数值求解。首先，将光纤轴向离散成多个节点，然后利用差分格式将微分方程转化为差分方程组，最后采用迭代方法求解差分方程组，得到泵浦光强度、信号光强度以及粒子数密度的空间分布。

4 仿真结果与分析

通过MATLAB仿真，我们研究了不同参数对高功率双包层光纤激光器性能的影响，例如：

• 泵浦功率的影响: 随着泵浦功率的增加，激光输出功率也随之增加，但当泵浦功率超过一定阈值后，输出功率的增长速率会减慢，甚至出现饱和现象。这主要是因为激光增益介质的粒子数反转饱和以及热效应的影响。

• 纤芯直径的影响: 纤芯直径影响激光模式和光束质量。过小的纤芯直径会限制模式，提高光束质量，但也会增加光纤的损耗和非线性效应；过大的纤芯直径则会降低光束质量。

• 掺杂浓度的影响: 掺杂浓度影响激光增益。适当的掺杂浓度可以提高激光输出功率，但过高的掺杂浓度会导致浓度猝灭效应，降低激光效率。

• 包层参数的影响: 内包层和外包层的尺寸和折射率分布直接影响泵浦光的耦合效率和模式限制。优化包层设计可以有效提高激光输出功率和光束质量。

5 结论

本文基于MATLAB平台，建立了高功率双包层光纤激光器的数学模型，并进行了数值仿真研究。仿真结果表明，泵浦功率、纤芯直径、掺杂浓度以及包层参数等因素对激光输出功率、光束质量以及光纤损伤阈值都有显著影响。通过合理的参数选择和优化设计，可以有效提高高功率双包层光纤激光器的性能。该研究为高功率双包层光纤激光器的设计、优化和应用提供了重要的理论指导。未来工作将进一步考虑光纤非线性效应、热效应等因素的影响，建立更加完善的模型，提高仿真精度。

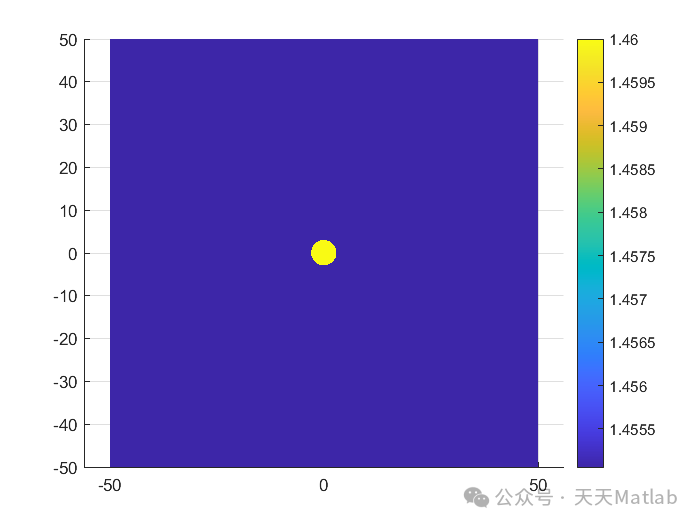

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
