电磁场理论是物理学和工程技术领域的基础学科，其中电场的计算和可视化是理解和应用电磁现象的关键。本文将深入探讨如何利用Matlab软件绘制平面中单频激励下的时变电场强度分布图，并详细阐述其背后的理论基础和数值计算方法。

一、理论基础

考虑一个无限大、均匀、各向同性的介质，其介电常数为ε，磁导率为μ。假设在该介质中存在一个单频激励的电场源，其角频率为ω。根据麦克斯韦方程组，在时谐情况下，电场强度 E 和磁场强度 H 满足如下方程：

∇ × E = -jωμH (1)

∇ × H = jωεE (2)

其中，j为虚数单位。对于平面波，电场和磁场可以表示为：

E(x, y, t) = E₀e^(j(ωt - k⋅r)) (3)

H(x, y, t) = H₀e^(j(ωt - k⋅r)) (4)

其中，E₀和H₀分别为电场和磁场的振幅向量，k为波矢向量，r = (x, y)为位置向量。波矢与波长λ的关系为 |k| = 2π/λ。

对于平面波，电场和磁场互相垂直，且与波矢向量构成右手系。根据介质的特性和激励源的性质，我们可以确定电场的具体表达式。例如，一个沿x方向传播的平面波，其电场可以表示为：

E(x, t) = E₀cos(ωt - kx) ŷ (5)

其中，E₀为电场振幅，ŷ为沿y方向的单位向量。该表达式描述了电场强度随时间和空间位置的变化。

二、Matlab实现

为了绘制平面中单频激励的时变电场强度分布图，我们可以利用Matlab编写程序实现数值计算和可视化。以下代码实现了一个沿x方向传播的平面波的电场强度分布图：% 参数设置 omega = 2*pi*1e9; % 角频率 (rad/s) k = omega/3e8; % 波数 (rad/m) E0 = 1; % 电场振幅 (V/m) x_range = -1:0.01:1; % x坐标范围 (m) y_range = -1:0.01:1; % y坐标范围 (m) t = 0; % 时间 (s) % 创建网格 [X, Y] = meshgrid(x_range, y_range); % 计算电场强度 Ex = zeros(size(X)); Ey = E0*cos(omega*t - k*X); % 沿y方向的电场 % 绘制电场矢量图 figure; quiver(X, Y, Ex, Ey); title(['单频激励时变电场强度分布 (t = ', num2str(t), ' s)']); xlabel('x (m)'); ylabel('y (m)'); colorbar; % 动画效果 for t = 0:0.01:1/omega Ey = E0*cos(omega*t - k*X); quiver(X, Y, Ex, Ey); title(['单频激励时变电场强度分布 (t = ', num2str(t), ' s)']); drawnow; end

这段代码首先定义了相关的参数，包括角频率、波数、电场振幅和空间范围。然后，利用 meshgrid 函数创建了空间网格，并根据公式 (5) 计算了每个网格点的电场强度。最后，使用 quiver 函数绘制了电场矢量图，并添加了标题、坐标轴标签和颜色条。代码还加入了动画效果，展示电场随时间的变化。

三、结果分析与讨论

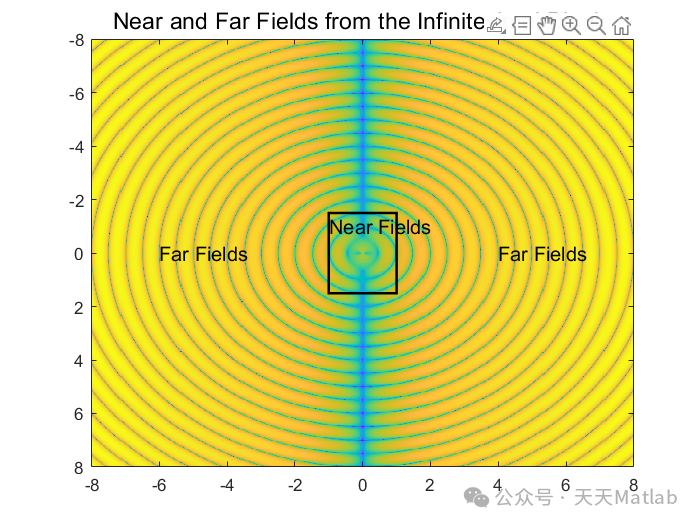

通过运行上述Matlab代码，我们可以得到一个动态的电场强度分布图，清晰地显示了平面波的传播方向和电场强度的变化规律。我们可以观察到，电场强度在空间上呈周期性变化，并且随时间作正弦振荡。改变参数，如频率ω，可以观察不同频率下电场的变化。

然而，该模型是一个简化的理想模型。在实际应用中，我们需要考虑介质的非均匀性、损耗以及边界条件等因素的影响，这将使电场的计算更加复杂。更复杂的电场分布，例如由多个电偶极子或复杂天线产生的电场，需要更高级的数值方法，例如有限元法或时域有限差分法来进行模拟和计算。

四、结论

本文详细介绍了如何利用Matlab绘制平面中单频激励的时变电场强度分布图。通过结合麦克斯韦方程组和数值计算方法，我们可以直观地展现电场的空间和时间变化规律。虽然本文的模型相对简单，但它为理解和研究更复杂的电磁场问题奠定了基础。未来的研究可以扩展到更复杂的场景，例如考虑不同边界条件、非均匀介质以及多频激励等情况。这需要结合更高级的数值计算方法和更高效的计算资源。
