🔥 内容介绍

路径规划是机器人领域的核心问题，其目标是为机器人找到一条从起始点到目标点，并满足各种约束条件的安全、高效的路径。本文将深入探讨在MATLAB环境下，如何绘制蓝机器人三维模型并进行控制仿真，重点关注基于不同路径规划算法的路径生成及机器人运动控制。

首先，建立蓝机器人的三维模型是进行仿真研究的基础。由于蓝机器人并非标准化模型，其具体结构参数需要根据实际情况进行确定。我们可以利用MATLAB自带的图形函数，例如patch函数，或者借助Robotics System Toolbox中的相关工具箱，构建蓝机器人的三维几何模型。这需要精确定义机器人的各个部件，例如底盘、机械臂、传感器等，并准确指定其几何参数，例如长度、宽度、高度、关节角度等。 为了提高模型的可视化效果，可以对模型进行纹理映射，赋予其更真实的视觉效果。 此外，为了方便后续的运动仿真，需要建立机器人关节的坐标系，并定义其运动学模型，例如DH参数模型或改进的DH参数模型，这将为后续的路径规划和运动控制提供必要的数学基础。 模型的建立过程需要充分考虑机器人的实际物理结构和运动特性，确保模型的准确性和可靠性。

在完成三维模型建立之后，接下来需要选择合适的路径规划算法。路径规划算法的选择取决于任务的复杂性和对路径性能的要求。常见的路径规划算法包括：

• A*算法: A算法是一种启发式搜索算法，它结合了Dijkstra算法和贪婪算法的优点，能够高效地找到从起始点到目标点的最短路径。在机器人路径规划中，A算法通常需要结合地图信息，例如障碍物的位置和形状，来生成避开障碍物的路径。其效率受启发函数的选择影响较大。

• RRT算法 (Rapidly-exploring Random Tree): RRT算法是一种概率性算法，它通过随机采样来探索状态空间，逐步构建一棵随机树，直到找到一条连接起始点和目标点的路径。RRT算法适用于高维空间和复杂环境中的路径规划，其优势在于能够处理非凸空间和复杂的约束条件，但路径的平滑性和最优性有待改进。

• PRM算法 (Probabilistic RoadMap): PRM算法也是一种概率性算法，它首先在环境中随机采样一些节点，然后通过连接这些节点来构建一个概率路线图。在进行路径规划时，只需要在该路线图中搜索一条连接起始点和目标点的路径即可。PRM算法的优势在于其效率较高，适用于大规模环境中的路径规划，但其路径的质量也受到采样策略的影响。

• 人工势场法: 人工势场法是一种基于力的方法，它将目标点视为吸引力源，障碍物视为斥力源，机器人则在这些力的作用下移动。该方法简单易懂，计算效率高，但容易陷入局部最小值，导致路径规划失败。

选择合适的路径规划算法后，需要将其在MATLAB中实现。这通常需要编写相应的MATLAB代码，实现算法的核心逻辑，例如节点扩展、路径搜索等。 需要注意的是，算法的实现需要考虑计算效率和精度，并进行充分的测试和验证。

路径规划完成后，需要对蓝机器人的运动进行仿真。这需要将规划出的路径转换成机器人关节空间的轨迹。 这需要用到机器人的逆运动学求解，将笛卡尔空间的路径点转换为各个关节的旋转角度。 在MATLAB中，可以利用Robotics System Toolbox提供的函数进行逆运动学求解，也可以自行编写相应的算法。 获得关节角度轨迹后，可以利用MATLAB的仿真工具，例如Simulink，对蓝机器人的运动进行仿真，并可视化机器人的运动过程，观察其运动轨迹是否满足要求。

最后，需要对仿真结果进行分析和评估。 评估指标可以包括路径长度、路径平滑度、执行时间、避障性能等。 通过对不同路径规划算法的比较和分析，选择最优的路径规划算法和控制策略。

总结而言，MATLAB为蓝机器人三维模型绘制与控制仿真提供了强大的工具和环境。 通过合理的模型建立、路径规划算法的选择和实现，以及精细的运动控制仿真，可以有效地研究和优化蓝机器人的运动控制策略，为实际应用提供理论和技术支持。 未来研究可以考虑更复杂的场景，例如动态环境下的路径规划，以及多机器人协同路径规划等。 此外，结合机器学习技术，可以进一步提升路径规划算法的智能化和鲁棒性。

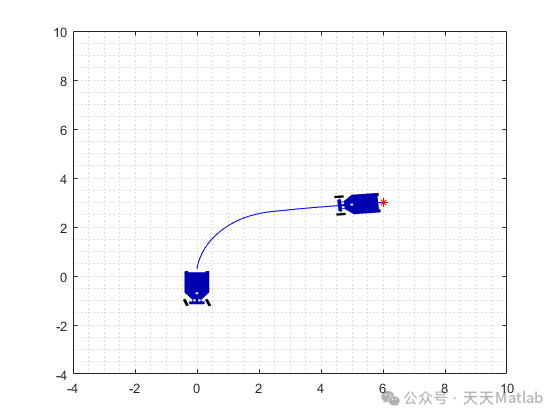

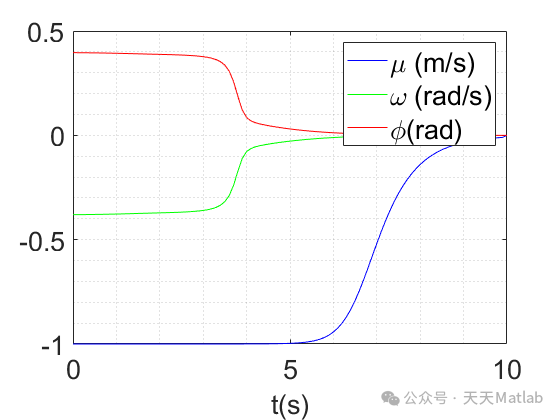

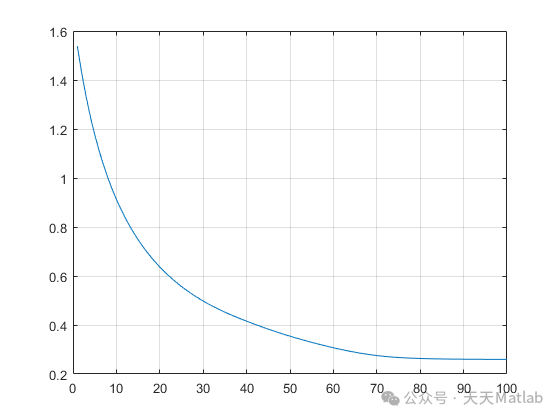

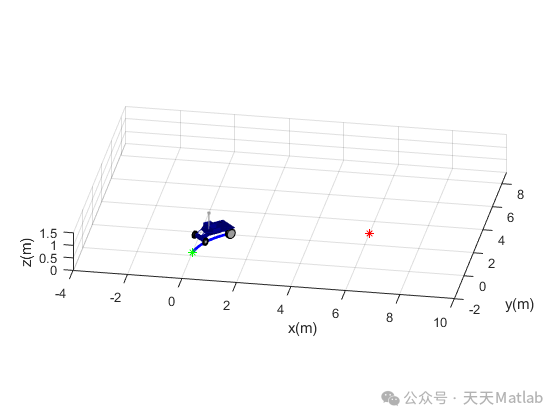

⛳️ 运行结果
